Как установить роторную косилку на мотоблок

Назначение роторной косилки

Если фермера интересует, как может быть изготовлена косилка на трактор своими руками, необходимо сначала ознакомиться с её назначением и принципом работы. Подобное устройство предназначено для скашивания ненужной растительности на лугах, полях и прочих территориях, что позволяет поддерживать их в оптимальном состоянии. Косилки роторного типа представляют собой функциональное устройство, которое может применяться для скоса сорняков, а также для удаления кустов и других растений вдоль дорожного полотна.

Поскольку эффективность подобных агрегатов гораздо выше, нежели триммеров и прочих приспособлений, они повсеместно применяются в сельском и коммунальном хозяйстве. Незаменимы роторные косилки при выполнении работ по заготовке сена для скота, что делает их крайне востребованным типом оборудования.

Косилки помогают осуществлять быстрый покос травы

Разновидности

Планируя собрать это оборудование своими руками, необходимо помнить о том, что сенокосилка для трактора может быть двух основных типов. К первой группе устройств относятся изделия сегментного типа, предусматривающие использование металлических пластин и ножа. Основной особенностью этой категории изделий представляется доступная стоимость, сделавшая их крайне популярными среди потребителей.

Однако, сегментарные изделия отличаются низкой эффективностью при обработке внушительных зарослей травы, сорняков, кустарников, а также некоторых сельскохозяйственных культур. В связи с этим для подобных задач значительно чаще применяются роторные устройства, отличающиеся повышенной производительностью. Устройства второго типа обладают универсальным назначением, могут использоваться для работы с различными видами растений, заготовки сена для домашнего скота.

Обязательно почитайте: Сегментная косилка для трактора

Крепление к трактору

Выясняя, как сделать роторную косилку для трактора своими руками, потребуется определиться с типом её крепления к тракторной технике. От этого зависят функциональные возможности устройств, а также рабочие характеристики.

К их числу относятся:

• полунавесные агрегаты. Предусматривают наличие пневмоколеса, что позволяет равномернее распределить нагрузку. Крепятся в качестве заднего навесного оборудования с использованием кронштейна, а для подъема/спуска применяются гидравлические механизмы;
• навесные устройства. Оборудование крепится по стандартной схеме, располагается на фронтальной части трактора, подходит для эксплуатации в условиях сложного ландшафта;
• прицепное оборудование. Монтируется к гидравлической системе трактора, оснащается роторами в количестве не менее 3-х шт, которые устанавливаются сзади техники.

На этапе изучения чертежей мастеру целесообразно ознакомиться со способами монтажа косилки и при необходимости внести изменения в конструкцию выбранной модели устройства. Следует отметить, что самым простым в изготовлении представляются прицепные модели.

Схема роторной косилки

Как подсоединить самодельную косилку к мотоблоку

Собранная вручную косилка не принесет необходимый результат, если она неверно присоединена к мотоблоку. Есть определенные правила, которые нужно соблюдать при установке косилки.

Прежде всего нужно перевести мотоблок в режим реверс. Прежде чем присоединить к ВОМ, в гнездо сцепки размещают присоединительный узел. Используя шкворню с пружиной нужно застопорить соединение. Отсутствие пружины приведет к неисправности прицепного механизма.

Для большей безопасности, нужно закрыть защитным кожухом ножи косилки. Колеса мотоблока содержат грузы, помогающие в обработке почвы. Поскольку в них нет необходимости при скашивании травы, их следует убрать. Скашивание косилкой травы следует начинать с наименьших оборотов. На поворотах не нужно спешить и делать их плавно.
Если же вы собрали косилку для мотоблока своими руками, в первую очередь ее работа должна быть безопасна.

Когда подсоединили самодельную косилку к мотоблоку и она работает, то достигаются довольно большие обороты дисков с ножами. В случае поломки крепления, возможно получение ранений вами или людей окружающих вас. Поэтому вначале подумайте, хватит ли у вас умения сделать такое устройство. Ведь гораздо дешевле обойдется приобретение готовой косилки для мотоблока, чем лекарства и лечение покалеченных органов или нервов.

Как выбрать ножи для косилок разных типов

Самодельные сенокосилки обычно оснащают ножами, собранными из подручных средств. Оптимальные варианты:

• Для роторной косилки лучше всего подходят ножи, сделанные из полотна для пилы по дереву. Зубцы дополнительно затачивают, чтобы облегчить ход устройства. Также подойдут заточенные рейки из закаленного металла или нержавеющей стали. Можно дать вторую жизнь ножам от заводских инструментов, похожим на винт самолета. Их прикручивают к роторному диску через отверстие в центре «лопасти».
• Для сегментной косилки рекомендуется использовать закаленный металл. Зубцы вытачивают вручную ножовкой по металлу или с помощью токарного станка. Затем затачивают. Размер режущей части зависит от мощности и предполагаемых условий эксплуатации.

Упрощенную конструкцию ножа по силам изготовить самостоятельно.

Чертежи и подробные инструкции открывают широкие возможности. Но иногда возникают сомнения – правильно ли проводятся работы. Поэтому будет не лишним обратиться к специалистам, имеющим значительный опыт в реализации различных инженерных решений. Профессионалы поделятся ценными советами и рекомендациями по грамотной сборке сенокосилки своими руками, которая станет надежным помощником в работе на участке или в поле.

Регулярная стрижка газона стимулирует рост новых побегов и помогает поддерживать привлекательный вид лужайки. Выполнять стрижку вручную сложно, . Далее

При проведении садово-огородных работ много сил уходит на борьбу с вредителями, атакующими овощные и ягодные грядки, кусты, . Далее

При печном отоплении необходимость ежедневно махать топором быстро переходит в разряд рутины и отнимает много времени. Тут . Далее

Цены на готовые модели снегоуборочной техники заставляют многих браться за лопату и расчищать тропинки вручную. Чтобы механизировать . Далее

Устали от монотонной работы по саду? Хотите иметь аккуратную живую изгородь и ухоженный участок, затрачивая на это . Далее

Прочная лопата зимой помогает оперативно убирать снег с дачного участка, крыши дома или автомобиля. Узнайте, как сделать . Далее

Ухоженный газон, который радует ярко-изумрудной зеленью, любой садовод считает своей гордостью. Но достичь такой красоты невозможно без определенных . Далее

Роторная косилка Заря

Поскольку к мотоблоку Нева подходит большое количество различного навесного оборудования, то его производит не только «Красный Октябрь».

предлагает свою модель роторной косилки – Заря.

Она имеет несколько иную конструкцию. На ней расположено два диска с ножами на раме.

У производителя Нева можно даже докупить отдельные сцепки для установки косилки Заря, выглядят они так:

То есть внешне он похож на сегментную косилку. Но в ней вместо двух рядов лезвий установлено два диска с ножами. Они располагаются на таком расстоянии, чтобы ножи могли обрабатывать поверхность полностью.

Минус у этой модели такой же, как у сегментной. Она не предназначена для применения на неровной поверхности.

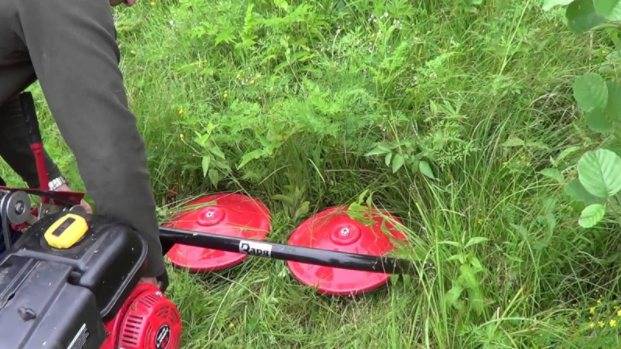

Вот как происходит работа с косилкой Заря:

Максимальная высота травы для скоса не должна превышать 1 метр.

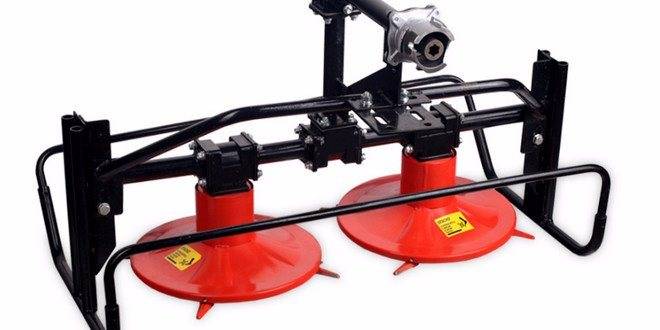

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Цена роторной косилки к мотоблоку

Ценовой разброс, так же, как перечень производителей, довольно велик. Например, стоимость фронтальной роторной косилки от «Knik Lader Giant» составляет 138 тысяч рублей, а аналогичный, но менее мощный агрегат «Aurora Grass 1000» обойдется в 13 тысяч рублей.

При выборе следует ориентироваться на указанные выше показатели, из которых складывается стоимость агрегата. Вы можете купить роторную косилку на мотоблок «Заря», цена которой составляет составляет 14390 рублей, косилка МБ-1100/9,0 оценивается в 11185 рублей. А вот цена роторной косилки КРД-1.5, оснащенной манипулятором, составляет 410 тысяч рублей

Самодельная сегментная косилка на мотоблок

Такая сегментная косилка на мотоблок изготавливается из металлических брусов 15х50х120. В них нужно просверлить 12 отверстий, чтобы их размеры подходили под болты М8. В дальнейшем к этим болтам будет присоединена направляющая рейка (89 см) с зубцами и ножами. Ножи устанавливаются по обоим сторонам бруса.

С двух концов бруса крепятся полозки и прижимы. К основной раме крепится колесо, которое можно снять с ненужной прогулочной коляски. Под воздействием ВОМ мотоблока начинает работать режущая часть косилки. Более подробно это видно на рисунке:

основная сварная рама (1), раскосы (2), редукторное колесо (3), фиксация и регулировка системы торможения (4), собачка для фиксации тормоза (5), основные дуги (6 и 8), шарнирный корпус (7), ножка (9), бензопровод (10), кран регулятора (11), емкость для бензина (12), рукоятка (13), рычаги (14 и 17), защелкивающийся механизм (15), крепежный болт (16), рычаг регулировки газа (18), хомут (19), глушитель для двигателя (20), двигатель (21), фиксирующий крепеж (22), обтекатель (23), режущие ножи (24 и 25), чехол (26), салазки (27), элемент фиксации (28), рама для ножей (29), тяга (30), палец (31), пластины для прижима нижних и верхних частей (32 и 33).

Фронтальная косилка для мотоблока – конструктивные особенности

Такая навесная косилка для мотоблока используется преимущественно для работы вместе с тяжелой техникой, оборудованной системой водяного охлаждения. Основные задачи, с которыми призвана справляться фронтальная косилка на мотоблок – это скашивания большого количества высоких и толстых сорняков, удаление кустарников, заготовка крупных объемов сена.

Некоторые модели фронтального оборудования предварительно оснащены граблями, благодаря чему работа мотоблока с косилкой этого типа позволяет собирать скошенную траву в войлоки, упрощая, таким образом, процесс работы на участке. В боковых частях фронтальных косилок для мотоблоков есть отдельные салазки, перемещение которых позволяет регулировать высоту скашивания травы. В комплектацию большинства моделей навесного оборудования этого типа входит специальные шкивы, заменяющие штатные элементы мотоблоков.

Высокое качество – доступная цена

Учитывая, что подавляющее большинство фермеров приобретают трактора Минского тракторного завода, приведём популярные косилки на МТЗ.

Это широко используемая роторная косилка в фермерских хозяйствах страны. Из особенностей оборудования, можно выделить гибкую систему установки роторов.

Режущие элементы способны изменять плоскость до угла в 45 градусов, что позволяет работать на полях со сложным рельефом, без риска повредить ножи. Здесь используются четыре парных ротора, которые вращаются во встречном направлении.

• Рабочая скорость косилки – около 15 км/час.
• Вес косилки составляет 535 килограмм, поэтому она подходит для работы с тракторами 0.9-1.4 тягового класса.

Такие косилки выделяются усиленной ходовой частью и использованием стальных шестерёнок в системе привода. Это позволяет оборудованию выдерживать высокие ударные нагрузки не только во время работы, но и при транспортировке.

Плавающая навеска обеспечивает точное копирование рельефа, снижая нагрузку на прицепное устройство трактора. Вращение режущих дисков в 3 000 об/мин обеспечивает косилке неплохую производительность.

Это польская роторная косилка, которая полностью адаптирована к российским климатическим условиям. Здесь установлены два рабочих диска, вращающиеся со скоростью 540 об/мин.

• Охватываемая поверхность 1.65 метра.
• Вес оборудования – 300 килограмм.

На отечественном рынке можно встретить и более широкоохватную модификацию — Wirax 1.85. Существенных технических отличий между двумя польскими косилками нет.

Почему мы привели именно эти модели? Они отличаются доступной ценой, обладают высоким запасом прочности, неприхотливы в плане технического обслуживания и ремонта. Учитывая малый конструкционный вес, такое оборудование можно агрегатировать даже к самодельному мини-трактору.

Механизация работ значительно упрощает ведение приусадебного или небольшого фермерского хозяйства. Сдерживающим фактором, который побуждает использовать ручной труд, является высокая стоимость оборудования. Однако многие приспособления можно собрать самостоятельно. Сделать сенокосилку своими руками – отличный способ упростить обеспечение зеленым кормом домашнего скота или утилизацию сорняков. Для изготовления потребуются детали и узлы, имеющиеся практически в любом хозяйстве.

Виды косилок для мотоблока

Выделяют несколько видов косилок, подробное описание которых будет приведено ниже:

• роторные;
• сегментные;
• косилка-повозка.

Каждый из видов техники имеет свои особенности и предназначен для выполнения работы определенной сложности.

Роторные

Роторная газонокосилка – идеальный вариант для дачного участка. В ее функционировании заложен принцип косы: благодаря вращению встроенных ножек на огромной скорости образуется довольно мощный воздушный поток, который втягивает траву внутрь конструкции либо откидывает ее в другую сторону.

Выделяют 2 типа роторных газонокосилок:

• Электрические. Преимуществом такого аппарата является бесшумность, экологичность. Механизм довольно легкий, имеет невысокую стоимость, прост в эксплуатации. Минусом инструмента является его привязка к розетке или другому источнику питания. Как правило, такие косилки имеют небольшую мощность. Электрический аппарат может подойти владельцам небольших газонов.
• Бензиновые. С таким агрегатом вам не страшны никакие заросли и территории. Косилка обладает высокой мощностью, у нее нет привязки к источнику питания. К минусам модели можно отнести большой вес, шум при работе и, конечно же, выхлопные газы.

Знаете ли вы? Самая простая косилка — триммер, была изобретена в 1971 году в США, штат Техас.

Чтобы сделать правильный выбор между двумя типами газонокосилок, необходимо хорошо обдумать, для каких целей вам нужен аппарат, какие площади вы планируете обрабатывать.

Также на участке вам пригодится газонокосилка. С помощью нее можно мульчировать газон, а в случаи поломки газонокосилку можно отремонтировать своими руками.

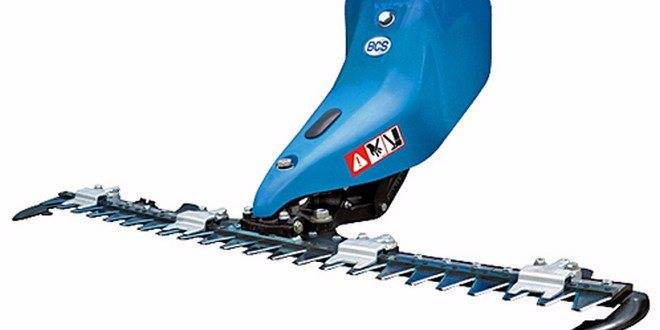

Сегментные

Если вам необходимо избавиться от высокой травы, стоит воспользоваться именно этим видом сенокосилок. Благодаря сегментным ножам и особенностям аппарата срезка травы происходит ровно, что позволяет равномерно уложить ее на поверхность.

Уровень мощности такого типа устройства колеблется от 3 до 6 лошадиных сил. Подобная техника имеет ширину захвата до 120 см. Отдельные модели могут быть оснащены специальными механизмами, позволяющими работать на 7 скоростях.

Аппарат способен побороть сорняки, толщина стеблей которых составляет до 3 см. Благодаря наличию регулировок можно установить параметр высоты скашивания. Выделяют несколько типов регулировок:

• ступенчатая: необходимо задать конкретную высоту из предложенных;
• плавная: есть возможность выбрать высоту, входящую в установленные производителем пределы.

Важно! Обезопасьте себя перед началом использования косилки: проверьте, хорошо ли затянуты болты, на которых закреплены ножи и диски

Косилка-повозка

Этот тип является самым интересным. Его смело можно назвать универсальным, так как характеристики позволяют использовать инструмент летом и зимой.

В зимнее время года косилка с легкостью будет справляться с функциями снегоуборщика. С помощью такого инструмента можно косить жесткую траву и убирать ледяную корку.

Изготовление косилки для мотоблока своими руками

Давайте рассмотрим с вами, как можно сделать роторную косилку для мотоблока Нева своими руками. На видео представлена подробная инструкция по изготовлению и креплению ножей при изготовлении роторной косилки своими руками:

https://youtube.com/watch?v=tTfXUXKgNVg

Т.е. основной материал — это два диска от обычной зерновой сеялки, а от бензопилы цепь и редуктор.

На каждый диск необходимо поставить 4 ножа. Для их изготовления используется высококачественная закалённая сталь. Этот металл исключает вероятность того, что нож поломается, и отлетит в хаотическом направлении, а возможно даже и в человека.

Для монтажа ножей применяются специальные шинки. Они позволяют надёжно зафиксировать ножи. Зазор между шинкой и ножом должен составлять около 1-2 мм.

При включении мотора центробежная сила будет приводить ножи в перпендикулярное положение, и они будут срезать растения. Ножи должны свободно крутиться на все 360 °. При столкновении с твёрдой поверхностью, они будут разворачиваться в другую сторону, и оставаться целыми.

Ножи следует установить на ось. Она изготавливается из прочной углеродистой стали. Диаметр оси должен быть не менее 8 миллиметров. Это делается для того, чтобы у дисков было пространство для свободного вращения.

Эти диски устанавливаются на раму, и монтируется их связь с приводом от вала отбора мощности..

Диски должны вращаться по направлению друг к другу. В конечном итоге трава будет складываться аккуратно в один ряд.

Перед вводом в эксплуатацию самодельной косилки следует убедиться в том, что она безопасна как для Вас, так и для окружающих. Поскольку ненадёжное крепление ножей может привести к нанесению существенного вреда здоровью

Поэтому первые пуски должны проводиться с особой осторожностью

Популярные модели роторной сенокосилки

Среди различных моделей сенокосилок для мотоблока большей популярностью пользуются «Заря» в различной комплектации и модификации и КМ-0,5 Терминатор для «Caiman Vario», «Pubert Quatro Junior», МБ-2 и МБ-23 «Нева», МБ-1 Ока, «Крот», «Луч», «Фаворит».

Рассмотрим подробнее характеристики этих моделей.

Косилка КМ-0,5 Терминатор

Косилка роторного типа КМ-0,5 Терминатор

Небольшая косилка КМ — 0,5 агрегатируется с мотоблоками «Варио» и «Джуниор» (Caiman Vario, Pubert Quatro Junior), МБ-2, МБ-23 Нева, МБ-1 Ока, «Крот», «Фаворит», «Луч» прицепным методом . Со всех сторон ротор закрыт защитным кожухом из прочного металла. Трава после скоса измельчается, поэтому подходит для обработки лужаек.

Технические характеристики КМ — 0,5:

ТХ КМ 0,5	Показатели
Ширина захвата	50 см
Высота скоса травы	5 см
Допустимая рабочая скорость	0,5-4 км/час
Вес техники	35 кг

Производится на Чувашском машиностроительном заводе, в Москве на “Агромаше”. Цена от производителя начинается от 12 500 р.

Плюсы:

• Доступность запасных частей;
• Гарантия от производителя 3 года;
• Сервисные центры находятся во всех крупных городах.

Из минусов:

• Мульчирует траву, поэтому не подходит для заготовки сена;
• Плохо работает на неровном ландшафте с уклонами более 20 градусов.

“Взял роторную косилку КМ 0,5 для мотоблока «Нева» и не пожалел. Перед домом лужайка всегда ровная и аккуратная. Единственный недостаток — цельный корпус. Хранить массивную косилку сложно.”

“Косилка КМ 0,5 радует качеством работы с мотоблоком «Нева». Траву косит хорошо, но не всегда проходит между кустарниками и плодовыми деревьями”.

Косилка «Заря» для мотоблоков Нева МБ-2, МБ-1, МКМ-3 Lander, Крот, Фаворит

Навесная модель небольшой роторной косилки имеет два рабочих диска с ножами на шарнирах. Производится в Калуге на машиностроительном заводе “Кадви”. Косит траву и складывает ее в одну сторону. Подходит для аграриев, которые содержат скотину. Модель легкая и имеет небольшие размеры. Удобна в хранении и транспортировки.

Косилка «Заря»

Технические характеристики «Заря» рассмотрим в таблице:

ТХ «Заря»	Показатели
Ширина захвата	80 см
Высота скашиваемой травы	До 10 см
Допустимая рабочая скорость	2-4 км/час
Вес техники	25 кг

Подходит не только к мотоблокам «Нева» и «Крот», «Фаворит», но и небольшим тракторам МТЗ с лошадиной силой 10-12. В комплектацию от всех производителей входят запасные ножи, которые обеспечивают бесперебойную работу техники в сезон.

Из плюсов модели «Заря» выделяются:

1. Компактность;
2. Высокая производительность;
3. Небольшой вес;
4. Широкий захват;
5. Простота конструкции;
6. Гарантия от производителя 3 года;
7. Запасные ножи в комплекте.

Из минусов:

1. Рабочие органы не полностью закрыты защитным кожухом;
2. Не ко всем мотоблокам подходит.
3. Ножи приходится часто затачивать.

“Косилка «Заря» хорошо показала себя при подготовке сена для скота с мотоблоком «Нева». Заготовил корм корове на всю зиму. Работу выполнил в 10 раз быстрее.”

“»Заря» не понравилась с мотоблоком «Крот», так как при скосе жестких сухих остатков растительности часто засорялась и тупилась. Нет защиты от камней.”

Цена на технику для покоса «Заря» начинается от 13 700 р. У дилеров в зимнее время можно купить с хорошей скидкой. Модели б/у стоят от 6 000 р.

Косилка Заря-1

Роторная косилка «Заря-1»

Специальная модель от Калужского машиностроительного завода “Кадви” предназначена для мотоблока НМБ-1 Угра, «Крот» и подобным с таким же соединением. Модель имеет два рабочих органа с ножами из закаленной стали. Удобная регулировка позволяет проводить покос на полях с любым ландшафтом.

Технические характеристики модели представлены в таблице:

ТХ «Заря-1»	Показатели
Ширина захвата	80 см
Высота скашиваемой травы	До 10 см
Допустимая рабочая скорость	2-4 км/час
Вес техники	35 кг

Отличается от «Заря» способом агрегатации с мотоблоком и высокой производительностью. Конструкция имеет утяжеление, поэтому скос травы более ровный. Подходит для небольших агрокомплексов. Агрегатируется с минитракторами МТЗ-80. Легко справляется в сухостоем кустов, подсолнечника и кукурузы.

Из плюсов выделяются:

• Невысокая цена;
• Надежность и долговечность;
• Простота в обслуживании;
• Мобильность из-за небольшого веса.

Из минусов выделяют недостаточное количество сервисных центров в регионах.

Особенности механизма с повозкой

Косилка с повозкой многофункциональная — с её помощью летом косят траву, зимой отчищают тротуары от снежных заносов. Подобные агрегаты довольно сложной конструкции.

Мотоблок с телегой, снегоуборщиком и косилкой

В состав комплектации входят:

• барабаны – 4 шт
• их соединяет рама и транспортировочная лента
• на ленте стоят зацепы
• станина из сварных труб
• к ней прикрепляют колеса, площадка может быть фанерной или жестяной
• барабанами послужат консервные банки с вырезанным дном
• в образованные отверстия ставят круги из дерева
• к барабанам крепят режущие части с обязательным 1 мм зазором

Сборку из барабанов присоединяют к станине, лентой послужит кусок резины.
