Плавный пуск для болгарки своими руками
В этой статье будет рассмотрена схема плавного пуска болгарки из доступных деталей. Так как плавный пуск ставят не в весь инструмент, то это можно исправить и самостоятельность собрать простую схему плавного пуска для болгарки и сделать это своими руками. Данное устройство поможет модернизировать ваш инструмент и сделает его менее опасным и более удобным.
Если вы часто работаете инструментом то наверняка сталкивались с следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования пускается очень резко. Такой резкий пуски таят в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.
Схема плавного пуска
В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.
Изготовление плавного пуска
Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.
Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

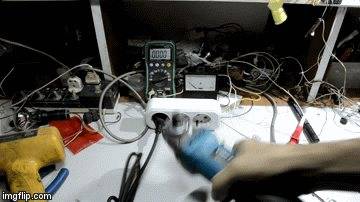

Первый запуск и испытания
После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.
На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети
Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!
Что такое переноска с плавным пуском и ее преимущества
Данное устройство — это модернизированный электрический удлинитель, позволяющий плавно запускать питающиеся от сети устройства. Его плюсы заключаются в следующем:
- При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
- Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
- Реже стачиваются и выгорают щетки.
- Менее подвержены выходу из строя обмотки ротора, а также статора.
- Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
- В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.
Перечисленные преимущества несомненно важные, поэтому рекомендую заняться преображением переноски.
Недостатки электроинструмента и срок службы
Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.
Электроинструмент без такого устройства имеет кучу недостатков:
искрение якоря на коллекторе с выгоранием ламелей якоря
чаще выходят из строя обмотки ротора и статора
токовый бросок в общую электросеть
удары шестерней друг о друга и более быстрое их срабатывание
опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность
При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза
Что немаловажно для непрофессиональных столяров
Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.
Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.
Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.
Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.
Данная коробочка рассчитана на ток 12 Ампер.
Есть и более мощная модель на 20А.
Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.
Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.
Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.
Блок электронный XS-12/D3 16(16)/250-5Е4 для болгарки (УШМ) ИНТЕРСКОЛ УШМ-180/1800М
- Запчасти для бензоинструмента
- Запчасти для бензокос (триммеров)
- Запчасти для бензопил
- Запчасти для бензорезов
- Запчасти для виброплит
- Запчасти для воздуходувок
- Запчасти для газонокосилок
- Запчасти для генераторов
- Запчасти для двигателей
- Запчасти для культиваторов
- Запчасти для кусторезов
- Запчасти для мотобуров
- Запчасти для мотопомп
- Запчасти для опрыскивателей
- Запчасти для райдеров и тракторов
- Запчасти для снегоуборщиков
- Запчасти для китайских бензопил
- Расходные материалы
- Запчасти для электроинструмента
- Запчасти для болгарок и шлифмашин
- Запчасти для дрелей и шуруповертов
- Запчасти для лобзиков
- Запчасти для моек высокого давления
- Запчасти для отбойных молотков
- Запчасти для перфораторов
- Запчасти для рубанков
- Запчасти для садовых измельчителей
- Запчасти для штроборезов и бороздоделов
- Запчасти для электро-газонокосилок
- Запчасти для электрокос (триммеров)
- Запчасти для электропил
- Запчасти для скутеров и мотоциклов
- Запчасти для питбайков
- Запчасти для велосипедов
- Запчасти для лодочных моторов
- Запчасти по бренду
- Запчасти для BOSCH
- Запчасти для BLACK & DECKER
- Запчасти для CHAMPION
- Запчасти для DeWALT
- Запчасти для ECHO
- Запчасти для FEIN
- Запчасти для HITACHI / HiKOKI
- Запчасти для HUSQVARNA
- Запчасти для LIFAN
- Запчасти для MAKITA / MAKTEC
- Запчасти для McCULLOCH
- Запчасти для PARTNER
- Запчасти для REBIR
- Запчасти для SHINDAIWA
- Запчасти для STANLEY
- Запчасти для SKIL
- Запчасти для STIHL
- Запчасти для VIKING
- Запчасти для ИНТЕРСКОЛ
- Запчасти для ФИОЛЕНТ
Простейшая схема блока плавного пуска для использования в удлинителе
Блок плавного пуска с регулятором частоты вращения для электроинструмента, сделанный на базе тиристора КУ202, пользуется популярностью благодаря своей простоте исполнения. Для его создания и подключения не требуются особые навыки, а составляющие можно приобрести в любом магазине радиотоваров и на рынке. БПП состоит из диодного моста, переменного резистора для регулировки напряжения и схемы настройки тиристора.
Электросхема БПП с регулятором оборотов
Благодаря тому, что для реализации данной схемы БПП требуется небольшое количество деталей, а её размеры довольно компактны, она может быть встроена как в ручку электроинструмента, так и в корпус розетки удлинителя. Принцип работы блока плавного пуска состоит в регулировке частоты вращения ротора электроинструмента посредством ограничения мощности в ручном режиме. Данная схема предназначена для использования с электроинструментом мощностью до 1,5 кВт. Чтобы БПП работал с более мощным инструментом, требуется заменить тиристор на более мощный прибор. Необходимо учитывать и то, что схема управления будет отличаться от первоначальной.
Как собрать схему регулятора своими руками
Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.
Принципиальная электрическая схема
Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.
Принципиальная схема регулятора оборотов
- R1 — резистор, сопротивлением 4,7 кОм;
- VR1 — подстроечный резистор, 500 кОм;
- C1 — конденсатор 0,1 мкФ х 400 В;
- DIAC — симистор (симметричный тиристор) DB3;
- TRIAC — симистор BT-136/138.
Работа схемы
Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.
Порядок сборки
Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:
Регулятор оборотов и плавный пуск — для чего нужны
В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:
- регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
- плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.
Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.
При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.
Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.
При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.
Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.
Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.
Особенности и срок службы
В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном и на переменном токе.
Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.
Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.
Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.
Щетки электродвигателя из прессованного графита
Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.
плавный пуск на дисковой пиле.
Valmemst , да это ясно, просто Belk заказал двухпроводной блочок от ДП-2000М для использования в удлинителе, в розетке, а что ему придёт — хз
Я ТЕБЕ СКАЗАЛ КАК ДЕЛАТЬ.НИКОГО НЕ СЛУШАЙ, ЛЮДИ ЛЮБЯТ НА ПУСТОМ МЕСТЕ ТЕМУ РАЗДУВАТЬ.Я НА МАКИТЕ ПОСТАВИЛ- У МЕНЯ ПЕРЕСТАЛ РАБОТАТЬ ТОРМОЗ,НО У МЕНЯ ПЕРЕКЛЮЧАТЕЛЬ ДРУГОЙ А У ТЕБЯ ДОЛЖНО БЫТЬ ВСЕ ОК!
Falkon58 , вот это схема у вас получилась! просто с блока перерисовал. я валяюсь.
userdb74 , а может капсить не стоит? (а то читать тяжело)
Наличники, плинтуса, багеты, массив.
У Макиты штатный плавный пуск двухвыводный, поэтому тормоз с трехвыводным работать не будет.
in my humble opinion
А они по размеру одинаковые? Можно попросить размеры сюда выложить?
п/п стоит до кнопки, как бы от неё не зависив..
и ведь в ручке стоит, без всякого обдува. хотя, если опилки туда задуваются — значит, и обдув есть.
DS20A — 3 вывода,
клин, короче, головы.
Только размеров мне и не хватало
пытались приварить обратно кожух?
есть смотрите на большую дырень у статора
Переделка зарядных устройств и не только
согласен,но что бы работал тормоз(с трехвыводным пп) надо заменить кнопку- все дело в контактах 1-2-3.
Это уже совсем колхоз. Проще применить двухвыводный ПП и ничего не менять.
in my humble opinion
Kvost , Если третий вывод блока с точкой 2 соединить, вроде должен и плавный пуск и тормоз работать.
ни фига и лука мешок.
согласен. но не всегда желания совпадают с возможностью. ну не нашел двухвыводной,а подпрыгивать надоело,потому так и сделал.
Поясни? При отпускании кнопки подключается тормозная обмотка, абсолютно как и при штатном включении, почему нет?
Благодарю! Подсоединил — все работает. ПП есть, тормоз тоже.
Но, блин, еле собрал все. Чтобы разобрать ручку, пришлось полпилы раскрутить. Извращенная какая конструкция.
блок пп включается в разрыв оранжевого провода от контакта 2. и все-тормоз не работает.
Но, блин, еле собрал все. Чтобы разобрать ручку, пришлось полпилы раскрутить. Извращенная какая конструкция.
я же тебе пожелал от души! если что обращайся.еще не такое делал-в немецкий станок встроил программатор от хрен знает чего(4 год полет нормальный):yu. правда без пол литра не обошлось. (шутка!)пользуйся на здоровье.
Так и не будет. А надо как на схеме, в разрыв серого провода. А если блок трёхконтактный, то третий провод блока дополнительно соединяем со вторым контактом кнопки.
либо мы про разные схемы говорим..либо я дурак.где вы увидели контакт(нормально разомкнутый) в сером проводе? пп работать при таком подключении не будет-он уже когда в розетку включили -уже сработал.
Схему привел Kvost , пост 186.
не поэтому ,а по тому что не хватает еще одного контакта. вот если бы 4 с 5 размыкались!
спасибо! значит я не дурак.
Цвета проводов нарисовал применительно к блоку из второй картинки, если у Вас цвета проводов на блоке другие, меняем соответственно
Зачем? Какая разница один провод при выключении размыкается или оба.
С какой радости? При выключенном выключателе напряжения на всех клеммах блока равны, следовательно, блок обесточен.
Типы устройств плавного старта
Их можно разделить на четыре категории.
- Регулирующие пусковой момент. Принцип действия их таков, что они осуществляют контроль одной фазы. Но при контроле плавного старта не снижают пусковые токи. Поэтому спектр применения их ограничен.
- Регулирующие напряжение с отсутствием сигнала обратной связи. Работают они по заданной программе и являются одними из самых распространенных в использовании.
- Регулирующие напряжение с сигналом обратной связи. Их принцип действия — способность менять напряжение и регулировать величину тока в заданном диапазоне.
- Регулирующие ток с наличием сигнала обратной связи. Являются самыми современными из всех устройств подобного типа. Обеспечивают наибольшую точность управления.
Пусковые перегрузки электрических моторов
Что собой представляет момент запуска? Это, по сути, начало вращения вала мотора, который соединен с передаточными механизмами (редукторы, блок шкивов или звездочек). При этом момент вращения ротора очень нестабилен. Тем более вал начинает вращаться под нагрузкой от передаточных механизмов. Такая нестабильность приводит к ударным нагрузкам, что негативно сказывается на передаточных механизмах, особенно от этого страдают шпонки на валу мотора и валу редуктора.
Устройство плавного пуска уменьшает пусковые нагрузки. Вращение вала начинается с малых оборотов, и скорость увеличивается постепенно. То есть, ударов нет, а, значит, нет и нагрузок на передаточные элементы. В этом и есть принцип действия плавного пуска электродвигателя.
Необходимо отметить, что устройства плавного пуска, выпускаемые в производстве, это многофункциональные приборы, которые могут быть использованы для разных целей. Это и сам плавный пуск мотора, и плавное его торможение, и защита сети и оборудования от перегрузок, и так далее. Каждый потребитель найдет под определенные нужды необходимое устройство. Правда, у этих приборов есть один существенный недостаток – высокая цена. А если есть возможность собрать его своими руками, при этом затратив минимум времени и деталей, то стоит ли покупать заводской вариант.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.
Двусторонний рез
Довольно часто при креплении листа на профиль в сложных местах требуется выполнить двусторонний рез. Используется такой метод при оформлении оконных проемов, дверных, при необходимости обойти балки и другие сложные конструкции. Чем лучше резать гипсокартон в таком случае? Для начала требуется сделать отверстие прямоугольной либо квадратной формы. Вырезать его можно при помощи такого простейшего инструмента, как ножовка, либо острого ножа. Процесс резки не составляет сложностей:
- сначала надо нанести на лист разметку при помощи простого карандаша и линейки;
- с одной стороны лист надо подрезать при помощи ножовки, а с другой, используя нож;
- теперь гипсокартон надламывается, срезается с одной стороны.
После надо при помощи обдирочного рубанка тщательно обработать кромку, чтобы получить ровные края. Когда лист раскроен, можно закрепить его на требуемом месте при помощи саморезов. Стыки и швы после монтажа шпаклюются, предварительно проклеиваются специальной сеткой.
Перегрузки при пуске электродвигателей
Момент пуска представляет собой начало движения вала двигателя, соединенного с передаточными устройствами. В этот момент движение ротора довольно нестабильное. Передаточные механизмы заставляют вращаться вал под большой нагрузкой. Подобная нестабильность обязательно приведет к ударным нагрузкам, а это плохо влияет на передаточные устройства. Очень сильно это сказывается на шпонке вала двигателя и на редукторе.
Прибор плавного запуска сглаживает нагрузки при запуске. Движение вала начинается с очень маленьких оборотов, а скорость постепенно повышается. Это значит, что отсутствуют удары и нагрузки на передаточные механизмы. В этом и заключается принцип работы плавного запуска электрического двигателя.
Стоит заметить, что приборы плавного запуска, которые изготавливаются на заводах, являются универсальными устройствами. Их можно применять для различных задач. Прежде всего, это плавный запуск электромотора, его постепенное торможение, защита электрической сети и приборов от опасных перегрузок. Любой человек сможет найти для определенных задач подходящее изделие. У таких аппаратов существует большой недостаток, который заключается в высокой стоимости. Но можно изготовить устройство плавного пуска электродвигателя своими руками, потратив на это минимальное количество денежных средств и времени.
Замена графитовых щеток
Практика показывает, что именно графитовые щетки чаще всего становятся причиной неисправности болгарки. Срок их службы ограничен 1,5-2 годами. Заменить старые щетки на новые особого труда не составит. Чтобы проверить щетки, корпус должен быть открыт. Добраться до них несложно. Сначала нужно (при отключенном от розетки шнуре) прямой отверткой аккуратно приподнять и сдвинуть в сторону закрепленные на коллекторе щеткодержатели. Отвертку можно использовать и для извлечения щеток. Если у вас инструмент фирменный, то в нем, скорее всего, щетка удерживается с помощью пружины, и чтобы ее извлечь, достаточно отверткой эту пружину прижать. Если же инструмент китайский, то в нем стоят заглушки, которые придется убирать отверткой, только после этого можно снимать щетку.
Щетки нужно менять только на новые, купленные в специализированном магазине. Покупая их, обязательно возьмите с собой вынутую щетку и замерьте покупку, чтобы подходила по размерам. Вставьте новую щетку в щеткодержатель, обязательно проверьте, плавно ли она ходит.
Если она нигде ни за что не цепляется, то можно фиксировать щетку в щеткодержателе. Затем утопите ее внутрь и можете ставить щеткодержатель в посадочное гнездо. Аналогично замените и вторую щетку. Напоследок проверьте, насколько аккуратно и правильно вы уложили провода, не будут ли они нигде пережиматься. После этого можно закрывать корпус и пробовать включить машинку.
Более сложные ремонты, такие как очистка коллектора, замена редуктора или якоря, не имея нужного опыта, лучше самостоятельно не делать. Если возникнет такая необходимость — пригласите в гости знакомого, который не раз уже выполнял подобный ремонт. Сам ремонт можете делать и своими руками, но только под его присмотром и по подсказкам.
А еще лучше — отвезите свой инструмент в мастерскую. Все же болгарка, даже полностью исправная, остается источником повышенной опасности. Лучше заплатить профессионалам за ремонт, чем платить врачам за свое лечение.
ПЛАВНЫЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ
Логичным способом снижения пускового тока стало снижение напряжения, подаваемого на статор в момент запуска, с его постепенным увеличением при разгоне двигателя.
Простейший и наиболее старый способ плавного пуска – реостатный пуск электродвигателя: в цепь статора последовательно включается несколько мощных резисторов, последовательно закорачиваемых контакторами.
Также могут использоваться и дроссели высокой индуктивности (реакторы), а также автотрансформаторы.
Подобный способ плавного пуска имеет очевидные недостатки:
Проблематичность автоматизации.
Работа контакторов не привязывается к реальному значению тока, они либо переключаются вручную, либо перебираются с помощью реле времени автоматически.
Усложнение пуска под нагрузкой.
Так как крутящий момент асинхронного двигателя пропорционален квадрату напряжения питания, снижение напряжения в момент пуска в 2 раза приведет к снижению крутящего момента в 4 раза. Применение плавного пуска с электродвигателями, напрямую подключенными к нагрузке, значительно увеличивает время выхода на рабочие обороты.
Совершенствование силовой электроники позволило создать компактные автоматические устройства плавного пуска (также называемые софтстартерами от английского soft start – «мягкий пуск») для асинхронных электродвигателей, устанавливаемые на стандартную монтажную рейку электрощитов.
Они обеспечивают не только плавный разгон, но и торможение двигателя, позволяя регулировать параметры токов пуска и остановки в различных режимах:
- Постоянное токоограничение.
В момент запуска ток ограничивается на заданном превышении номинального и удерживается на этой величине все время разгона двигателя. Обычно используется ограничение на уровне 200-300% номинального тока. Перегрузка становится малозначительной, хотя ее длительность возрастает.
Формирование тока.
В данном случае токовая кривая в момент включения двигателя имеет больший наклон, после чего софтстартер переходит в режим токоограничения.
Такой метод плавного пуска применяется при подключении к маломощным подстанциям или генераторам для снижения стартовой нагрузки, однако пусковой момент электродвигателя в данном случае минимален. Для устройств, лишенных холостого хода электродвигателя, использовать формирование тока с пологой стартовой кривой невозможно.
Ускоренный пуск (кик-старт).
Применяется с двигателями, напрямую приводящими нагрузку, так как иначе их пусковой крутящий момент может оказаться недостаточным для страгивания ротора.
В этом случае устройство плавного пуска допускает кратковременное превышение пускового тока в несколько раз (фактически осуществляется прямая коммутация), по истечении заданного времени ток снижается до двух-трехкратного превышения номинала.
Останов на выбеге.
При отключении двигателя напряжение с него снимается полностью, вращение якоря продолжается по инерции. Наиболее простой способ коммутации, применимый при небольших мощностях и малой инерции привода.
Однако в момент разрыва цепи происходит сильный индуктивный выброс, приводящий к сильному искрению в контакторах. На мощных электродвигателях, а также при высоких рабочих напряжениях данный способ отключения неприемлем.
Линейное снижение напряжения.
Применяется для более плавной остановки двигателя. Нужно помнить, что крутящий момент двигателя при этом снижается нелинейно из-за квадратичной зависимости момента от напряжения, то есть снижение момента происходит наиболее резко в начале кривой.
Отключение питания происходит при минимальном токе в обмотке, соответственно коммутирующие выключатели практически не изнашиваются образованием искры между контактами.
Для снижения нагрузок при остановке применяется управляемое снижение напряжения:
- вначале ток снижается минимально;
- затем кривая начинает снижаться круче.
Снижение крутящего момента электродвигателя при этом близко к линейному. Этот способ управления остановом электродвигателя применяется в устройствах с высокой инерционностью привода.
При использовании такого рода устройств плавного пуска пусконаладочные работы заключаются в настройке нужного типа кривой пускового тока и, в случае использования режимов формирования тока или ускоренного старта, настройке длительности временного интервала начального участка кривой.
Применение устройств плавного пуска позволяет автоматизировать пусковой режим, но его главный минус остается – либо приходится закладывать в устройство возможность холостого хода электродвигателя, либо допускать кратковременные перегрузки сети, раскручивая мотор и нагрузку с кик-стартом.
