Как собрать электрический триммер huter

Триммер бензиновый Huter GGT-800T – описание мотокосы

В число преимуществ этого бытового садового инструмента Huter входит легкость, простота в обслуживании и повседневной эксплуатации, а также высокая маневренность, по сравнению с другими моделями.

Эта косилка Huter хорошо подходит для ухода за небольшими участками с большим количеством труднодоступных мест. Верхнее расположение ДВС улучшает балансировку модели, а удобная прорезиненная рукоятка повышает ее маневренность.

Заводские параметры косилки включают:

мощность встроенного двигателя – 1 л. с. при 9500 об/мин;
топливный резервуар – 0,7 л;
возможный охват при скашивании леской/ножом – 40/25,5 см;
максимальное звуковое воздействие – 90 дБ:
вес – 6,5 кг.

Эта мотокоса Huter оборудована прорезиненной 2-ручной рукояткой, правая ручка которой оснащена фиксатором, защищающим инструмент от непредвиденного включения.

Триммер быстрая НАСТРОЙКА КАРБЮРАТОРА .

Самостоятельная настройка карбюратора на китайском триммере, стремительно и просто настраиваем карбюратор на.

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
Система подачи горючего непременно заужена смешивателем для ускорения потока.
Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
Вырежьте диск с помощью лобзика или ножовки по металлу.
Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

Профилактика проблем

Рано или поздно проблемы со стартером возникают на любом триммере – Stihl FS 55, «МТД 790» или другой марки. Отсрочить появление такой неисправности можно, но для этого нужно бережно обращаться с инструментом. В частности — не следует совершать чересчур резкие рывки, это приведет к обрыву шнура или к вылету пружины. Не рекомендуется подвергать бензокосу ударам или иным физическим воздействиям. Если корпус стартера разобьется, а шнур оборвется, его может намотать на маховик двигателя. Это приведет к сорванному шкиву и лопнувшей пружине.

Итак, обнаружив, что на бензокосе сломался стартерный механизм, не следует сразу спешить за помощью к специалистам. Зная, как устраняется неисправность и/или выполняется замена детали, ремонтные работы можно выполнить самостоятельно. Для этого не требуется никакого специфического инструмента. Сначала процедура может показаться сложной и утомительной, но многочисленные видео в сети Интернет, посвященные ремонту стартера, помогут решить проблему максимально быстро и просто.

Инструкция по эксплуатации модели

Вышеописанный триммер бензиновый «Huter» должен использоваться с учетом правил безопасности, которые прописаны в инструкции. Из них вы сможете узнать, что применять оборудование лицам, которые находятся под воздействием алкоголя или физически утомлены, недопустимо. Перед началом работ необходимо вооружиться специальными средствами защиты, среди них следует выделить соответствующую одежду, защитные очки, рукавицы или перчатки, каску и наушники. Оборудование не должно использоваться вблизи легковоспламеняющихся и взрывчатых веществ. Это касается и условий, при которых сохраняется высокая влажность.

Признаки и причины выхода из строя стартерного механизма

Неисправностей у стартерного механизма две.

Обрыв шнура. При регулярной работе мотокосы данный элемент перетирается и рвется, что легко будет замечено пользователем при попытке завести триммер. Чтобы исправить ситуацию, нужно заменить шнур.
Износ пружины и последующая поломка или выход зацепа из паза. Определить неисправность можно по шнуру, который не возвращается и не наматывается на шкив после запуска двигателя. Чтобы отремонтировать триммер в этом случае, достаточно установить новую пружину.

В редких ситуациях стартерный механизм разбивается при неаккуратной эксплуатации инструмента. Последствия могут быть неприятными: деформированный шнур наматывается на маховик работающего двигателя, шкив срывает, а пружина лопается. Но это – единичные случаи, полная замена стартера требуется очень редко.

Почему нужно ставить нож на триммер

Триммер с установленным на него ножом удобнее всего использовать для более комфортного кошения высокой и огрубевшей на даче травы. Леска на мотокосе в таких случаях не справляется. Тонкая очень быстро рвется. Использование толстого 2..3 мм корда или самодельных прутков с тросиками заставляет растительность накручиваться на шпулю. Это увеличивает нагрузку на двигатель. В результате очень быстро изнашивается поршневая группа и прочие подвижные узлы агрегата.

Если покос бурьяна производить электрическим триммером без ножа, одной только леской, пусть даже и толстой с фигурным сечением, проблему не решить. Всегда существует риск перегреть электродвигатель и вывести из строя гибкий вал. И дело все в большом крутящем моменте электрического мотора. Намотанная на шпиндель трава создает сильное сопротивление валу, напоминающему тросик спидометра, который не выдерживает и скручивается.

Для того, чтобы уберечь технику от преждевременного износа производители предусмотрели возможность установки на триммеры специальных ножей. Конструкция и форма существующих режущих элементов позволяет с легкостью справляться не только с огрубевшей и переросшей травой, но и успешно бороться с молодой кустарниковой порослью.

Какие ножи ставить на электро и бензокосу

Прежде чем покупать и ставить на мотокосу нож выясним, какие они бывают и в каких случаях применяются. Сегодня производители предлагают потребителю большое количество видов этих расходных материалов. В целом весь режущий инструмент, предназначенный для покоса травы, можно классифицировать:

По типу материала, из которого он изготовлен;
По форме его режущих лопастей.

Основным материалом для изготовления триммерных ножей может быть пластик или металл. Использование таких расходных элементов во многом зависит от двух параметров:

Типа мотокосы;
Площади покоса.

Из соображений техники безопасности производители не рекомендуют ставить на электрические триммеры стальные ножи. Практически все мотокосы работающие от электрической сети и аккумуляторной батареи комплектуются лезвиями из пластика. В зависимости от производителя они могут быть цельной конструкции дисковой формы, с несколькими лопастями или в виде специальной косильной головки предусматривающей установку съемных лезвий из пластмассы.

Прямая штанга у бензинового триммера и изогнутая у электрического

Поставить металлический нож на электрический триммер не позволяют его конструктивные особенности.

Изогнутая штанга агрегата уменьшает расстояние от его рабочей части до ног косаря. В случае столкновения лезвий с камнем или другим твердым предметом коса отбрасывается к ногам.
Высокий крутящий момент, о котором мы упоминали выше, в случае столкновения металлического ножа с твердым предметом, передает большую нагрузку на гибкий вал триммера и его двигатель. Что вызывает их преждевременный выход из строя.
Рукоятка электрокосы чаще всего не имеет ограничительной планки исполняющей роль упора. Что не исключает травмирования ног.

Именно эти особенности позволяют использовать на триммерах с электрическими двигателями исключительно пластиковые ножи. При столкновении с препятствием лопасти разрушаются, тем самым, оберегая ноги косильщика от получения возможных травм.

Пластиковые ножи хорошо справляются с переросшей и сухой травой. Им под силу скосить крапиву и стебли лопухов.

Применение металлических ножей только на бензиновых триммерах так же обусловлено конструктивными особенностями.

Прямая конструкция штанги увеличивает расстояние до ног, что обеспечивает косцу полную безопасность.
Удобные U-образные и J-образные ручки позволяют твердо держать инструмент. D-образные рукоятки мотокосы комплектуются ограничителем, упирающимся в ногу косца, что не позволяет подпускать головку к ногам при встрече режущего диска с твердым препятствием.
Муфта сцепления бензинового двигателя позволяет плавно набирать обороты до оптимального уровня. А при столкновении лезвия о жесткую поверхность она способна погасить часть удара.

Таким образом, бензиновые триммеры с установленным металлическим ножом лучше всего использовать на больших площадях. Они с успехом справятся не только с высокой огрубевшей травой, бурьяном, лопухами и крапивой, но и кустарниками, а так же молодыми деревцами.

Форма лезвий диска поставленного на триммер ни как не сказывается на качестве производимых работ. От них не зависит и скорость. Треугольные, трапециевидные, прямоугольные формы это все маркетинговый ход производителей.

Если вы планируете заготовить сено, то лучше всего ставить на мотокосу ножи с большим количеством лопастей

Обратите внимание на диски восемью зубами или диски с четырьмя большими лопастями и четырьмя дополнительными. Двух и трех лопастные ножи будут сильно измельчать траву

Как правильно собрать триммер – Пошаговая Инструкция ФОТО

Садовые триммеры идентичны по конструкции. Подробная аннотация для одной модели поможет разобраться в тонкостях монтажа аналогов. Разглядим главные этапы сборки электротриммера на примере модели FUBAG FET 1200R.

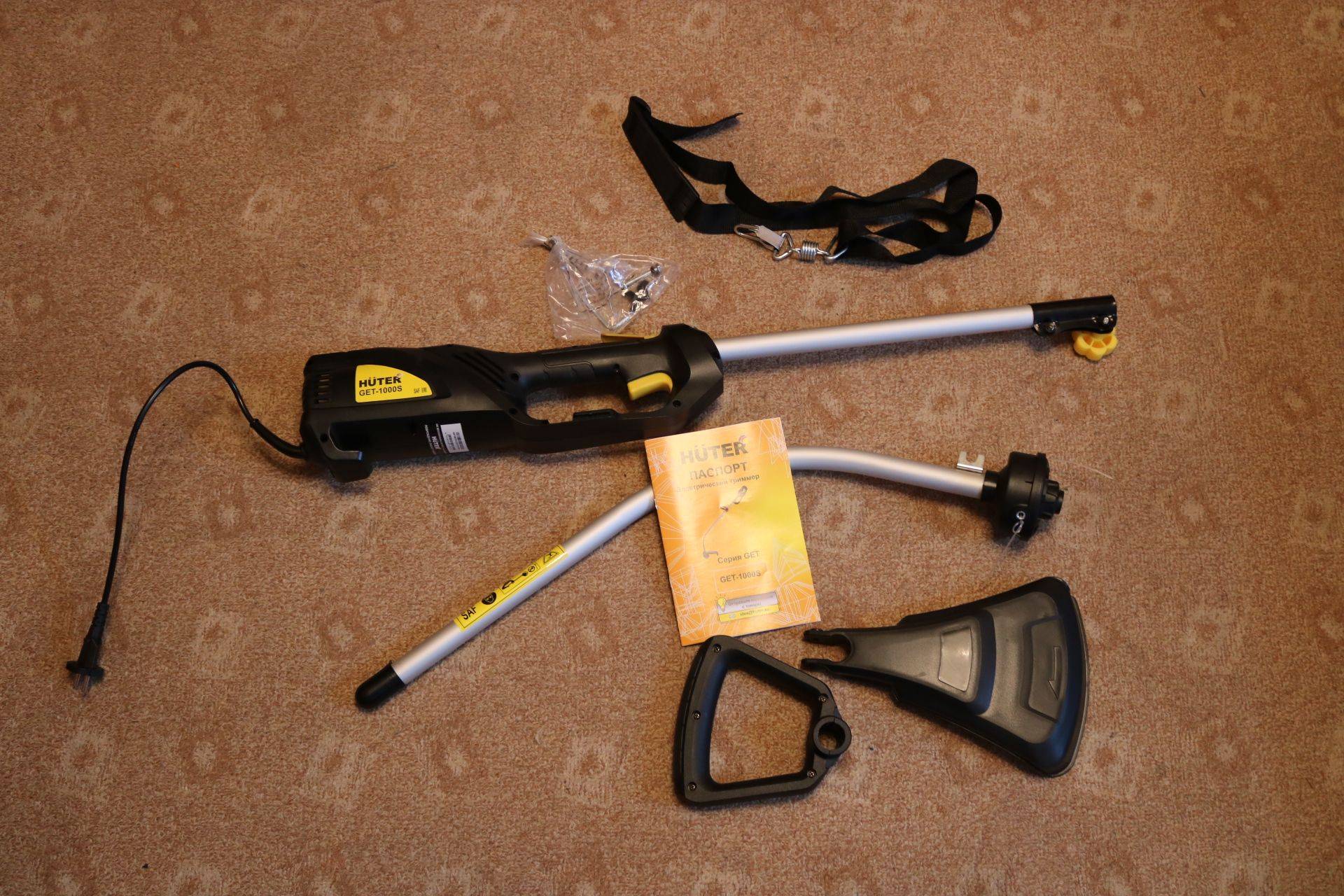

Перед тем, как приступить разберемся, что же у нас на руках после покупки. Инструмент продается в разобранном виде:

Штанга с двигателем
Ручка косы
Кожух триммерной головки
Триммерная головка

Также в комплект входит плечевой ремень, трёхлопастной нож и набор инструмента.

Закрепляем плечевой ремень

Одна из самых простых манипуляций при сборке электротриммера. Многие поймут, как крепится плечевой ремень интуитивно. Для тех, кто не уверен, мы решили добавить в инструкцию несколько важных пунктов:

Соединяем карабин с кольцом для крепления ремня 2. Регулируем положение кольца крепления на штанге 3. Фиксируем кольцо крепежным винтом

Крепим рукоятку инструмента

Откручиваем винт «барашек» 2. Снимаем верхнюю крышку крепежа

Вставляем ручку в крепеж

Устанавливаем крышку

Затягиваем винт

Чтобы отрегулировать ручку нужно ослабить барашек и переместить ее. После чего следует зафиксировать винт.

Электротриммеры FUBAG оснащены обрезиненными рукоятками, что повышает удобство и безопасность использования. Они позволяют надежно удерживать инструмент даже во влажных руках.

Устанавливаем катушку с леской

Для начала совмещаем отверстие на шайбе с отверстием в чашке редуктора и стопорим специальным стержнем.

Откручиваем гайку крепления со ступицы по часовой стрелке. 3. Снимаем чашку с вала и прижимную шайбу

Закручиваем катушку с леской против часовой стрелки до упора, удерживая стержень.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.

Подливание топлива через отверстия для свечей

Если на двигателе триммера нет ручной подкачки и устройство не завелось, подлейте немного топлива в сам мотор через свечные ходы. Сделайте следующее.

Проверьте, достаточен ли уровень топлива в баке для слива небольшого его количества. Потребуется всего 20 мл.
Снимите колпачок со свечи и вывинтите её при помощи свечного ключа.
Если на бывшем в употреблении триммере свеча загрязнена, промойте и прокалите её. На электродах свечи не должно быть никаких отложений. Не повредите керамический изолятор центрального проводника. В новом триммере проверьте свечи на заводской дефект.
Верните свечу назад и проверьте искровой поджиг (разряд между электродами) при сработке стартера.
Снимите свечу вновь. Используя 20- или 50-кубовый шприц, залейте в отверстие из-под свечи 20 мл бензина.
Вставьте и зафиксируйте свечу, установив величину её технологического зазора не менее и не более миллиметра.
Подкачайте топливо с помощью кнопки (или рычага) подкачки – если она есть на вашей модели триммера. Нажимайте на кнопку через каждые 4 секунды.

Теперь попытайтесь запустить мотор. Закройте воздухозаслонку сразу же после запуска.

Триммер бензиновый устройство и ремонт штанги. Устройство карбюратора бензинового триммера

Регулировку можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Читайте так же

База карбюратора бензокосы – дюралевый корпус. В нем размещен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор обустроен топливными каналами. Из их втягивается горючее с помощью потока воздуха.

Снаружи на карбюратор устанавливают:

Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.

Корректность опции определяется по работе мотора и по цвету свечки. Отрегулированный

НАСТРОЙКА КАРБЮРАТОРА .

Самостоятельная настройка карбюратора на китайском триммере, стремительно и просто настраиваем карбюратор на

Поэтапная работа устройства:

Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
Система подачи топлива непременно заужена смешивателем для ускорения потока.
Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

Как искать неисправности в механической части

Передача вращения от электрического триммера косильной головке выполняется так же, как у моделей с двигателем внутреннего сгорания: внутри прямоугольного участка штанги работает цельный вал, а у изогнутого — тросик.

Их длина, диаметр и конструкция подбираются производителем под конкретные размеры составной штанги.

Особенности места соединения составной штанги

Оно выполнено переходником с винтовым зажимом.

Большая головка винта сделана для удобства регулировки положения косильного органа внизу штанги. Угол поворота подбирается индивидуально.

Мне удобно выставлять его так, чтобы продольная ось защитного кожуха и оси электродвигателя располагались в одной плоскости.

В этом месте иногда может возникнуть неисправность, связанная с передачей крутящего момента от прямого вала на тросик. Она проявляется тем, что на холостом ходу двигателя триммер нормально работает, а уже под небольшой нагрузкой косильная головка перестает вращаться.

Способ ее устранения хорошо показал владелец видеоролика «Ремонт электротриммера» Роман Шапков. Рекомендую посмотреть.

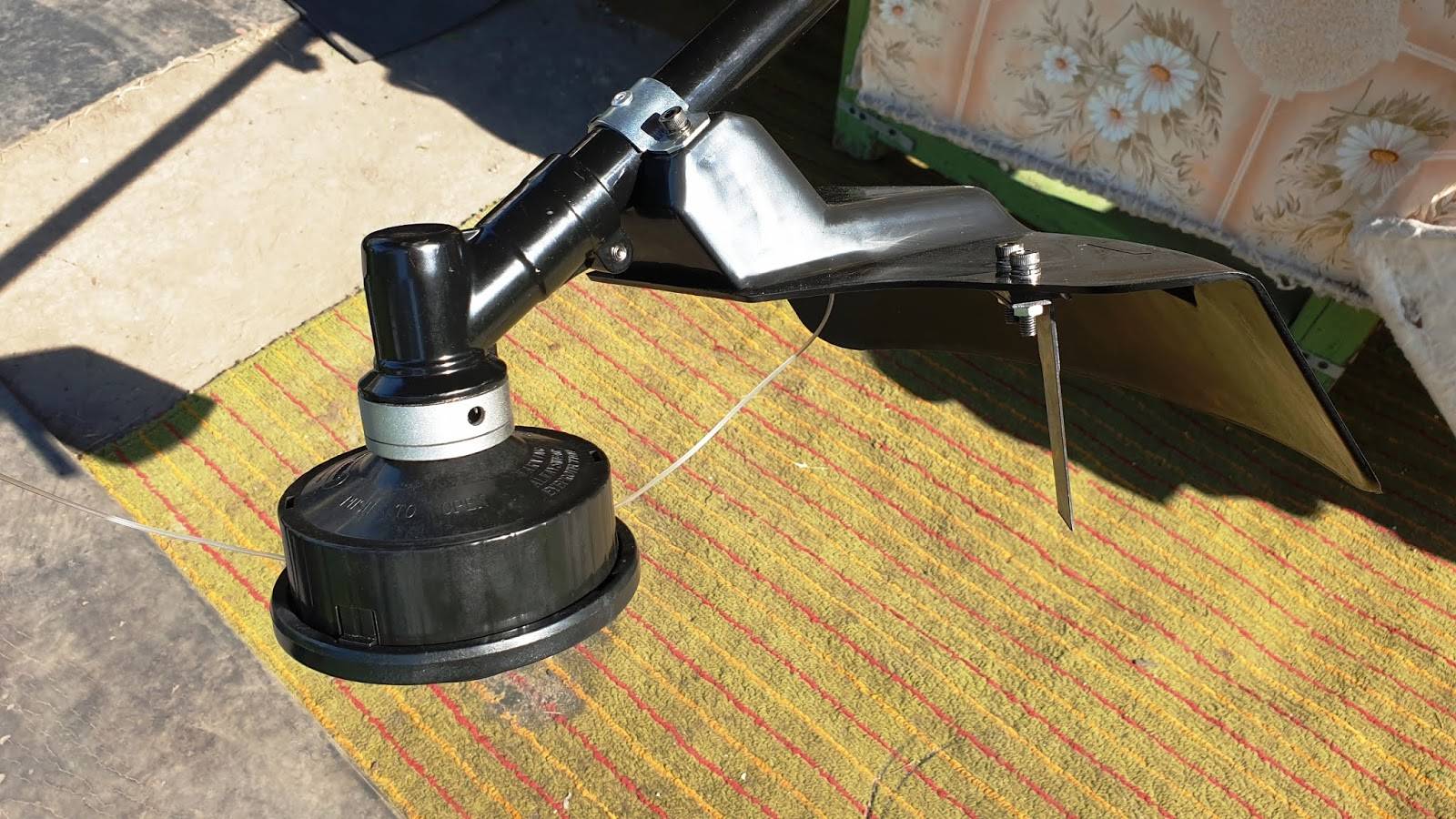

Способ крепления косильной головки и кожуха

На моем триммере снизу штанги закреплен заклепками переходник, в который ввернут крепежный болт защитного кожуха.

Выходной вал вращающегося тросика имеет на конце шестигранник. На него надевается пластмассовая косильная головка.

Изнутри в нее вставляется возвратная пружина автоматического сброса лески при косьбе.

На нее вставлена шпуля. Она прикручивается сверху фиксирующей гайкой.

Устройство косильной головки с леской довольно простое.

Однако все пластиковые детали не обладают высокой прочностью, подвержены износу. Их рабочие поверхности стираются. После трех сезонов работы на моем триммере расширились выходные отверстия лески из косильной головки, уменьшилась толщина фиксирующей гайки.

Применять защитные меры к износу сложно, а ремонт этих деталей проще всего выполнять полной заменой головки. Ее несложно купить: надо только знать точные размеры шестигранника и оценить новую конструкцию по рабочим характеристикам.

Секреты выбора лески

Среди частых неисправностей триммерной катушки встречаются случаи, когда леска закончилась или просто запуталась из-за неправильной намотки на шпулю. Устранить их не сложно.

Но на практике я встретился с еще одним дефектом лески, которую продали в государственной торговой сети от Московской компании ООО «Патриот». Ее вид в заводской упаковке.

Как я понял, она специально запрятана в герметичный пакет: нельзя потрогать при покупке.

Когда вскрыл упаковку для установки лески в шпулю, то сразу бросилась в глаза ее пластичность, а не упругость. Она легко изгибается, ведет себя как мягкая проволока: при контакте с травой сразу ломается. Косить ей невозможно: удалось вернуть продавцу.

С тех пор покупаю только ту леску, которую можно помять в руках и оценить ее эксплуатационные свойства.

От сортов обычной круглой лески стараюсь отказываться. Предпочитаю им ребристую форму с гранями: звездочку, трапецию, квадрат или треугольник. Они лучше срезают траву.

Как устранить повышенную вибрацию

Надежно собранная механика триммера хорошо сбалансирована. Она обеспечивает удобную работу. Однако подшипники со временем могут износиться, потерять смазку.

Сборный вал, передающий вращение от двигателя шпуле, способен касаться внутренних стенок штанги, создавая излишнее трение с нагревом.

Такой дефект можно и необходимо устранять. Эту технологию показывает Ремонтник ТВ своим видеороликом «Вибрация при работе электрокосы».

Полезные товары

Стержень-губка для чистки от ржавчины
Карманный складной нож
Wi-Fi модуль умного дома Sonoff

Полезные сервисы и программы

Курсы по дизайну
Онлайн изучение английского языка с репетитором или самостоятельно

Видео: Как Разобрать Электротриммер

Прежде чем вставлять леску в катушку, выключите двигатель кустореза или выключите электрический триммер, чтобы избежать травм, которые могут возникнуть, если режущий инструмент случайно начнет вращаться.
Откручиваем прилагаемую насадку передаточный вал. Для этого необходимо зафиксировать вал, совместив отверстия на шайбе и на оси и вставив металлический стержень или отвертку.
Откручиваем сопло. Вы должны знать, что резьба на валу осталась. Поэтому поверните катушку триммера вправо, то есть по часовой стрелке.
Разберите косящую головку. Чаще всего основная крышка прилагается на клипах. Чтобы снять его, вам нужно будет опустить эти зажимы на корпус, сжимая края крышки. Если у вашего триммера есть полуавтоматическая косилка с кнопкой внизу, аккуратно разберите насадку, так как вы можете потерять пружину, которая иногда выскакивает при снятии крышки.
Обрежьте необходимое количество лески. Обычно его длина составляет 5 метров. Используйте шнур диаметром, указанным в руководстве по инструменту. Не рекомендуется превышать максимальный диаметр косильной лески, так как это увеличит нагрузку на двигатель и увеличит пробег газа.
Найдите середину куска шнура, сложив его пополам. Вы получите петлю.
Разрежьте катушки специальные канавки (могут быть дыры). Вставьте петлю лески в эту канавку.
Намотать леску на катушку, повернув ее против часовой стрелки. Необходимо заполнять шнур как можно более равномерно, повороты должны проходить без перекрытия и с хорошим натяжением. После завершения намотки оставьте свободные концы лески длиной около 20 см и закрепите их в пазах по бокам катушки.
Соберите косящую головку. Прежде чем окончательно собрать насадку, не забудьте вставить пружину и шайбу (если доступно). Вставьте катушку в корпус и протолкните концы шнура через отверстия или проушины.
Наденьте крышку и зафиксируйте ее защелками.
Прикрутите сопло обратно на вал редуктора, также закрепив его отверткой. Поверните катушку триммера влево (против часовой стрелки).

READ Как Разобрать Косильную Головку Триммера

Заточка диска

Независимо от качества диска, со временем он тупится и начинает плохо рубить траву. Если ножи еще относительно новые, и замена нецелесообразна, можно заточить их своими руками.

Чтобы заточить диски, необходимо:

разобрать триммер, снять ножи;
внимательно осмотреть диск — если будут обнаружены трещины, деталь лучше сменить на новую, так как ее дальнейшая эксплуатация небезопасна;
погнутые лопасти можно осторожно выгнуть с помощью молотка;
учитывая размеры диска, нужно правильно подобрать напильник по металлу, это обеспечит более удобную работу;
под углом 30° одинаково заточить все верхние режущие кромки дисков;
собрать триммер в обратном порядке.

Для заточки диска можно использовать наждачный станок на низких оборотах, установив круг для шлифовки с зерном среднего размера. Посредством такого инструмента процесс будет двигаться гораздо быстрее. Для безопасности на руки нужно надеть перчатки, а на лицо – защитную маску или очки.

Итак, для скоса травы на бензиновых и электротриммерах применяются пластмассовые и металлические диски разнообразной формы и с различным набором лопастей. Их выбирают в соответствии с типом выполняемых работ и размером обрабатываемой территории. Если ножи на косилке затупились, их легко заточить либо поменять самостоятельно

Несмотря на простоту процедуры, нужно быть аккуратным и помнить о безопасности, чтобы не травмироваться по неосторожности или не повредить технику. Более подробное описание замены ножей применительно к конкретной модели триммера можно посмотреть в инструкции по эксплуатации или на официальном сайте производителя

Для наглядности общая схема процесса приведена на видео.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

кожух защитный;
рукоятка;
ремень, предназначенный для удобства пользования устройством;
стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

ручными;
электрическими.

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Триммерный стартер – устройство и принцип действия

Чтобы своими силами починить стартер бензокосы, нужно понимать принцип его работы и знать его устройство. Сегодня на триммерах устанавливаются ручные и автоматические стартеры, при этом первые встречаются чаще всего.

Деталь представляет собой пластиковый корпус, в котором размещается шкив с намотанным на него шнуром для запуска двигателя. Чтобы шнурок самостоятельно скручивался после завода инструмента, на внутренней стороне шкива расположена ленточная пружина, сделанная из легированной стали. На передней части шкива устанавливается храповик, создающий зацепление стартера с ведущим валом двигателя инструмента.

Принцип работы ручного стартера одинаков на бензокосах китайского, европейского и отечественного производства, будь то Hitachi, «Патриот» или другой производитель. Для запуска двигателя владелец устройства резко дергает шнур. От этого движения шкив поворачивается, и находящиеся на нем выступы зацепляются с собачками, расположенными на маховике. Далее со шкивом начинает вращаться маховик и коленвал. После запуска двигателя под воздействием центробежной силы выступы и собачки расходятся в разные стороны. А шнур стартера после того, как пользователь его отпускает, наматывается на шкив с помощью возвратной пружины.
