Как снять звездочку с бензопилы husqvarna 137

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

• заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
• высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

• использование одной пильной цепи;
• использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

Читать также: Разновидности цоколей ламп освещения

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

1. Открутить болты, фиксирующие крышку картера;
2. Снять крышку;
3. Отведя пильную цепь в сторону демонтировать шину;
4. Убрать пильную цепь;
5. Снять кожух воздушного фильтра и сам фильтр;
6. Удалить свечу зажигания;
7. Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
8. Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
9. При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
10. Демонтировать фрикционный элемент, барабан и подшипник сцепления;
11. Удалить остатки грязи, образовавшейся в процессе работы;
12. При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
13. Открутить винты, фиксирующие насос;
14. Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

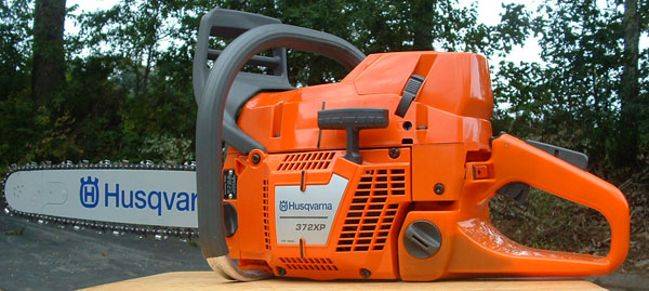

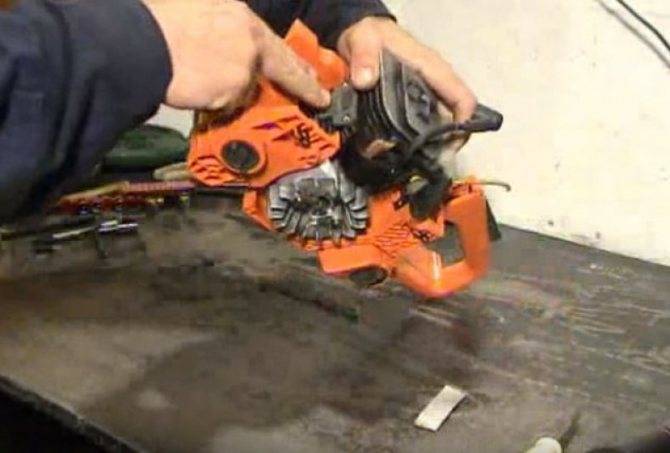

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.

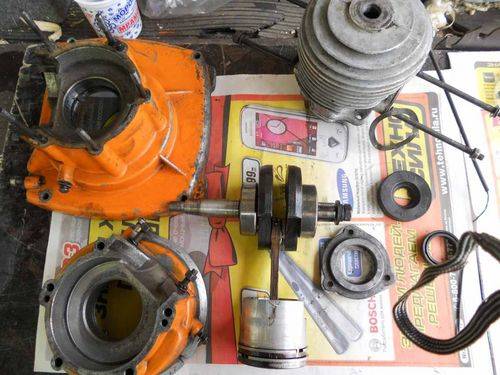

8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

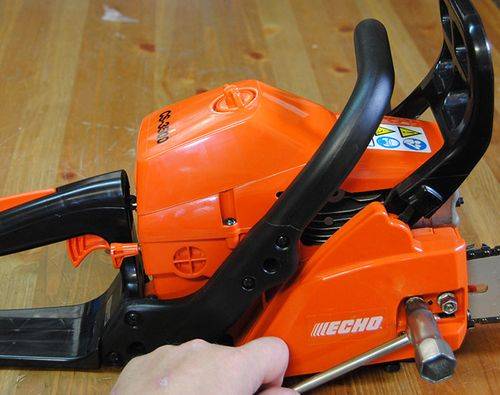

Снятие боковой крышки и пильной гарнитуры

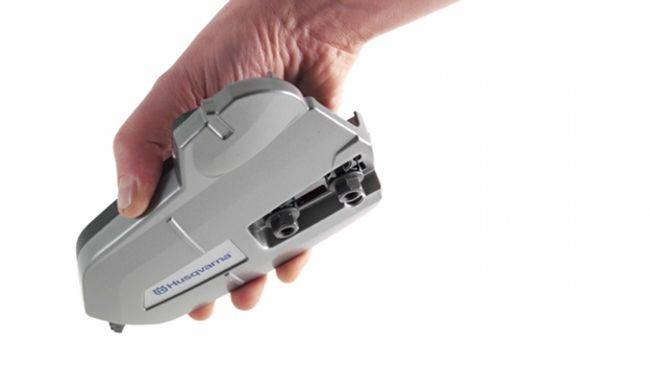

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

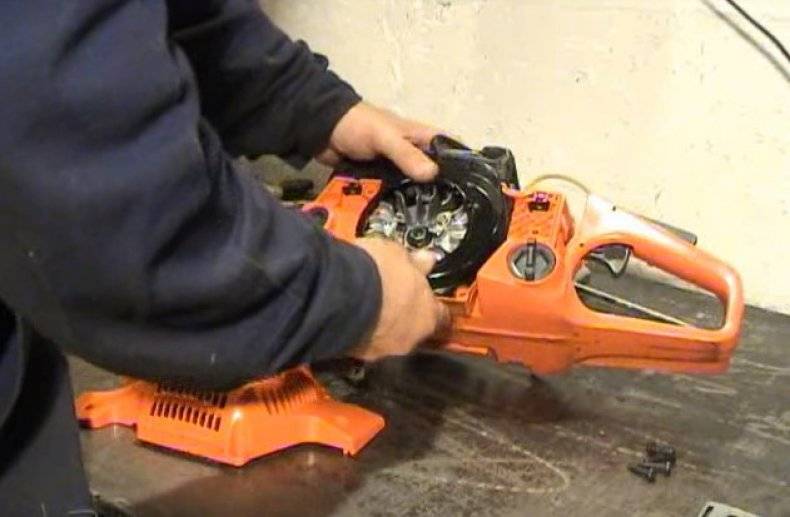

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Система подачи топлива

При неправильной эксплуатации бензопилы Husqvarna топливо не попадает в главный цилиндр. Эта неисправность возникает по нескольким причинам:

• загрязнение топливного фильтра пилы;
• вязкое масло для цепи;
• засорение специального отверстия;
• грязный воздушный фильтр.

Для прочистки топливного шланга бензопилы необходимо тщательно проверить поступление топлива. Специалисты рекомендуют раз в три месяца делать замену старого шланга и покупать новую деталь. При загрязнении воздушного шланга внутрь системы, а именно в карбюратор не поступает воздух. Чаще всего это приводит к нарушению процессов работы двигателя. Фильтр чистится при помощи обычной воды, но такую процедуру необходимо делать очень аккуратно.

Деталь тщательно просушивается и устанавливается на прежнее место. Бензопила Husqvarna 137 продаётся вместе с инструкцией, где детально описана техника замены и прочистки шлангов. Если не придерживаться правил, то можно усугубить ситуацию.

Наиболее частая причина – это засорённый канал или нарушения целостности мембраны карбюратора. В таком случае рекомендуется заменить деталь и прочистить каналы. После этого бензопила будет работать без перебоев.

Что нужно знать перед заменой?

Большая часть современных бензопил независимо от производителя, имеют похожую конструкцию и идентичные механизмы, и прежде, чем разбирать свой инструмент, необходимо изучить принципы его работы, а именно системы сцепления. В большинстве моделей установлено сцепление центробежного типа, которое работает автоматически при наборе определенных оборотов. Основной частью этой системы и является звездочка или барабан сцепления.

Звёздочка может располагаться как внутри, так и снаружи агрегата сцепления, но всегда закрыта защитной крышкой, не только в целях сохранности механизмов, но и для безопасности использования.

Прежде, чем приступать к непосредственной замене звездочки, важно понять к какому типу относится эта деталь именно в вашей пиле. Давайте разбираться

Немного о правилах эксплуатации узла

Все бензопилы, невзирая на изготовителя, подразделяют на:

• Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
• Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
• Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.

Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.

Устройство бензопилы

Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:

• Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
• Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.

В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.

При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.

Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.

Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно

Алгоритм замены звездочки

В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.

Последовательность замены ведущей звездочки:

• Снимаем защитную крышку с пильной гарнитуры;
• Демонтируем шину и цепь;

• Снимаем крышку воздушного фильтра и сам фильтр;
• Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
• Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;

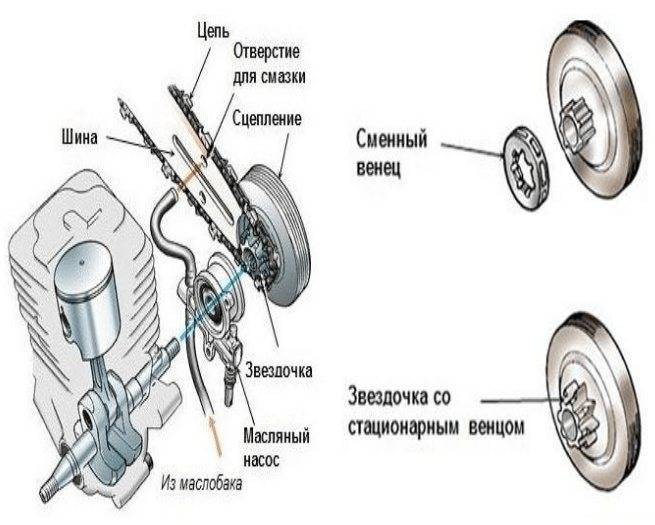

Устройство системы сцепления бензопилы

Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем;

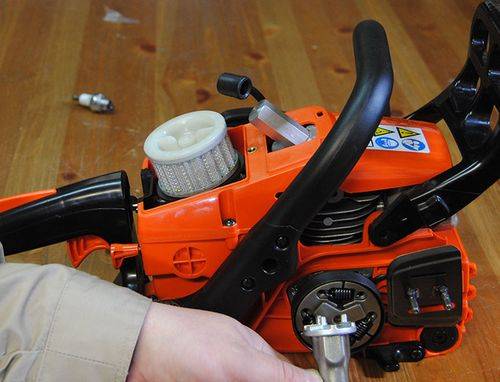

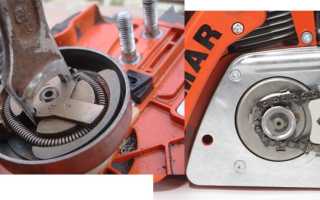

Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком.
Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками

В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле;
Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор; Ведущая звездочка бензопилы

Заменяем изношенную звездочку на новую;
Процесс сборки выполняем в обратном порядке

Советуем проводить все ремонтные работы в чистом, хорошо освещенном месте, аккуратно и осторожно;

Несколько полезных советов:

• При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
• Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;

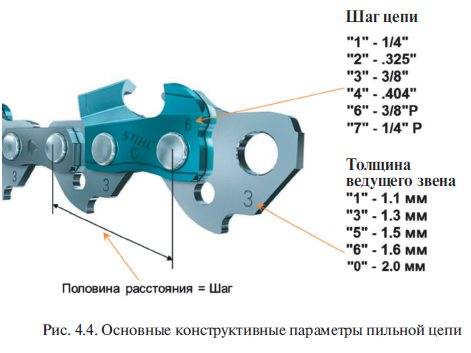

Параметры пильной цепи (шаг )

• Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
• После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.

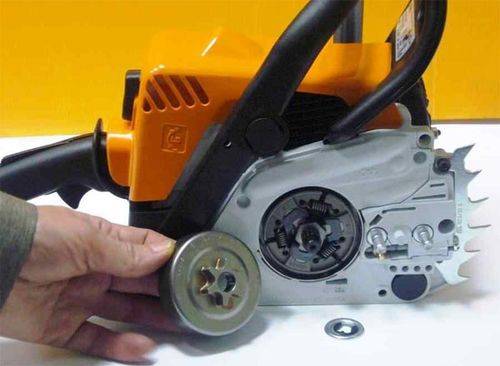

Замена барабана сцепления с звездочкой

Все современные бензопилы оснащены устройством цепного тормоза и в большинстве моделей его работа осуществляется посредством ленты, находящейся на крышке шины и цепи, огибающей барабан сцепления.

При включенном цепном тормозе и нажатии на курок газа диск сцепления продолжает вращаться, а барабан зажимается лентой тормоза. Если вовремя не выключит тормоз, а продолжит нажимать на курок газа, крышка шины и цепи начнут плавиться, а барабан сцепления может лопнуть.

Для замены барабана сцепления необходимо:

1. Снять крышку воздушного фильтра;
2. Застопорить двигатель и выкрутить гайки;
3. Вытащить диск сцепления;
4. Застопорить двигатель;
5. Установить новый диск, прижать шайбу и гайку.

Замена звездочки на бензопиле своими руками

В процессе регулярной эксплуатации бензопилы звездочка, представленная на фото, испытывает большие нагрузки, в связи с этим она часто выходит из строя. Звездочка, или иначе барабан сцепления – это важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два способа эксплуатации:

• использование только одной цепи;
• использование двух и более цепей попеременно.

В первом случае цепь можно эксплуатировать до тех пор, пока она не сотрется полностью. Однако здесь есть ряд неудобств. Используя одну лишь цепь, проблематично следить за ее состоянием во время интенсивных работ. Попадание по гвоздям или иным металлическим деталям вызывает необходимость править цепь, но поскольку она одна, то работа тормозится.

Во втором случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Кроме износа самой звездочки, не стоит забывать также о ее подшипнике, который работает в режиме холостого хода

Поэтому очень часто на него не обращают внимание и забывают смазывать

Обычно при замене ведущей звездочки сразу же стараются заменить и подшипник, и цепь. Это делают по причине изменения длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В интернете имеется немало видео, наглядно демонстрирующего, как заменить барабан сцепления (звездочку) таких известных марок, как Штиль, Хускварна, Дружба, Урал и прочих. Найти их несложно.

Каждый вид бензопил имеет свои конструктивные особенности, но принцип работы у них одинаков, поэтому общая идея сводится к таким действиям:

Снимается крышка цепного тормоза. При этом тормоз следует потянуть на себя, чтобы тормозная лента не соприкасалась с чашкой сцепления. Далее ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее полностью снять крышку.
Снимается шина с цепью, попутно удаляются любые загрязнения.
Теперь потребуется фиксация поршня в цилиндре. Выполняется это с помощью специального стопора и фиксатора, но можно применить обычную веревку. Вращая сцепление, необходимо выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После замены веревку надо будет снять, поэтому не следует ее выпускать.
После этого можно приступать к отвинчиванию гайки сцепления

Важно не забывать, что здесь левая резьба, то есть крутить нужно по направлению часовой стрелки. Неприемлемо использование зубила с молотком

Это повредит гайку.
Теперь можно снять сцепление и барабан ведущей звездочки.
Замена барабана сцепления.
Сборка всех деталей воедино в обратном порядке.

Производя замену звездочки, следует учитывать некоторые особенности различных пил. Например, в бензопиле Штиль, возможно, обнаружится шайба между звездочкой и мотором. Нужно запомнить ее положение, снять и повторить положение при сборке.

Также некоторые маслоприводы бензопил оснащены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в свой паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, в том числе и ведущей звездочки, необходимо следить за техническим состоянием пилы, регулярно производить осмотр, смазку и т.п. Также нужно следить, чтобы на пути цепи не встречались гвозди, бетон, камень и прочие преграды, ведущие к скорому износу деталей.

Что касается замены ведущей звездочки, то здесь следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и прочих), которые можно узнать из инструкции, прилагаемой к пиле.

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

• Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
• Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

• Демонтаж кожуха;
• Снятие пильной шины вместе с цепью;
• Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
• Извлечение муфты сцепления вместе с барабаном;
• Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.

Выпрямитель для сварочного аппарата. Работаем постоянным током

Соединитель цепи. Делаем цепи длиннее

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Для вскрытия и ремонта бензопилы вам потребуются:

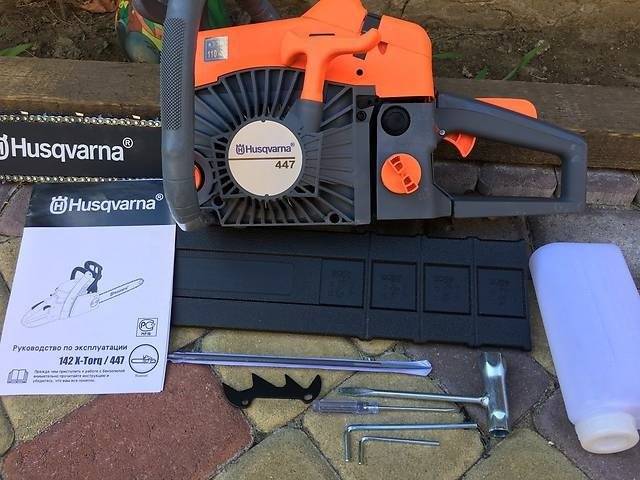

• универсальный гаечный ключ, продающийся вместе с пилой;
• фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
• специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

• снимается воздушный фильтр;
• вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
• вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
• внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.

Возврат по гарантии и послегарантийное обслуживание

Особое огорчение испытывают те владельцы бензопилы, которые только утром получили новый инструмент, распаковали его и собрали в соответствии с инструкцией, а завести так и не смогли или мотор заводится и сразу глохнет. Сразу предупредим – ни в коем случае не старайтесь разбирать новый двигатель и не обрывайте гарантийных наклеек. При таких обстоятельствах, лучше всего обменять неисправную бензопилу на другую, или потребовать провести гарантийный ремонт.

В соответствии с законодательством большинства стран СНГ (в том числе России и Украины) электро и бензопилы подлежат возврату, в случае обнаружения неисправностей, не оговоренных стороной продавца.

Также покупатель может потребовать уменьшения цены бракованного товара, возмещения расходов по его ремонту или возврата средств за неисправный инструмент. Эти требования владелец бензопилы может предъявить только на протяжении гарантийного срока, при условии соблюдения всех условий, оговоренных в гарантийном талоне. Как правило, покупателю предоставляется 14 дней на выявление всех неисправностей и недостатков и обращение к продавцу.

Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

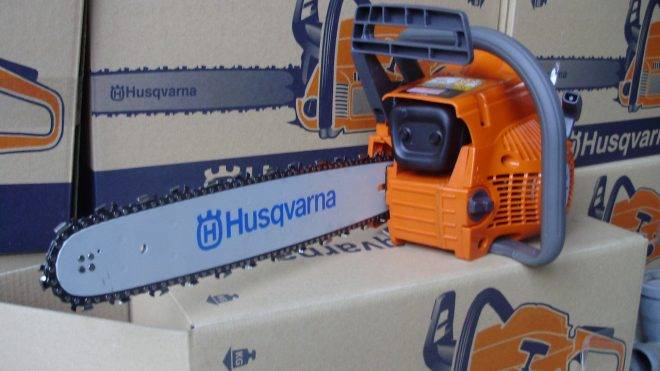

Бензопила Хускварна 142 — технические характеристики

Помимо обычных наборов отверток и молотка, потребуются:

• Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.
• Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.
• Ключ для регулировки сцепления.
• Свечной ключ комбинированный.
• Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

Порядок разборки бензопилы Husqvarna следующий:

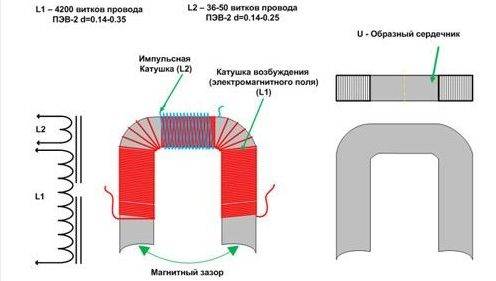

Схема устройства для проверки зажигания бензопилы

• снимается верхняя крышка;
• отсоединяются аварийный тормоз и пильная шина с цепью;
• снимается стартер;
• выкручивается свеча;
• через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

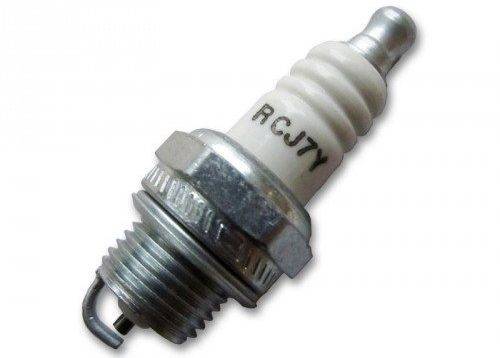

Свеча зажигания Champion RCJ7Y

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Настройка топливной системы

Топливная система бензопил Хускварна отличается сложностью. В домашних условиях ее ремонтом, как и обслуживанием цилиндропоршневой группы, лучше не заниматься. Максимальная неисправность, которую можно устранить в домашних условиях — это прочистка сапуна, устранение пережатия шланга и замена фильтра. То же касается и масляной системы — устранение неисправностей сводится к прочистке отверстия в сапуне иглой либо сжатым воздухом. Рекомендуется делать это профилактически каждые 2–6 месяцев — в зависимости от интенсивности работы пилой.

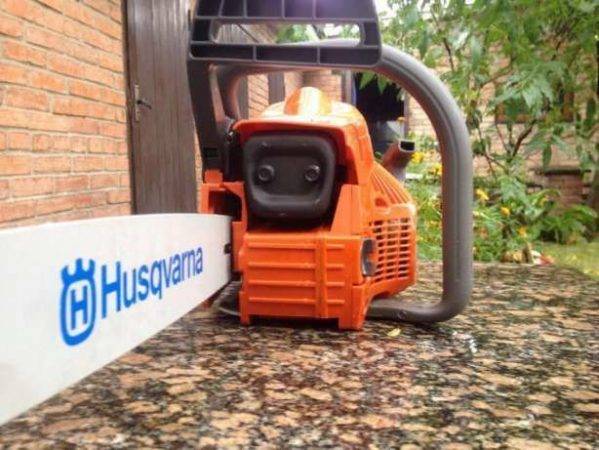

Бензопила Husqvarna 142

Регулировка карбюратора

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

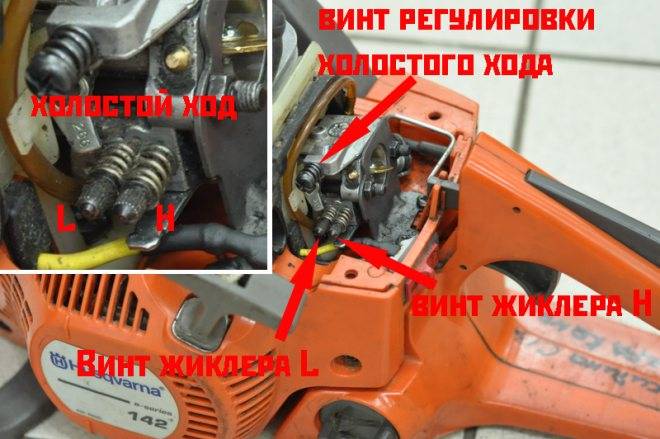

Регулировка карбюратора бензопилы Хускварна 142

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.

Видео по теме: Разборка, сборка бензопилы HUSQVARNA 142

Публикации по теме

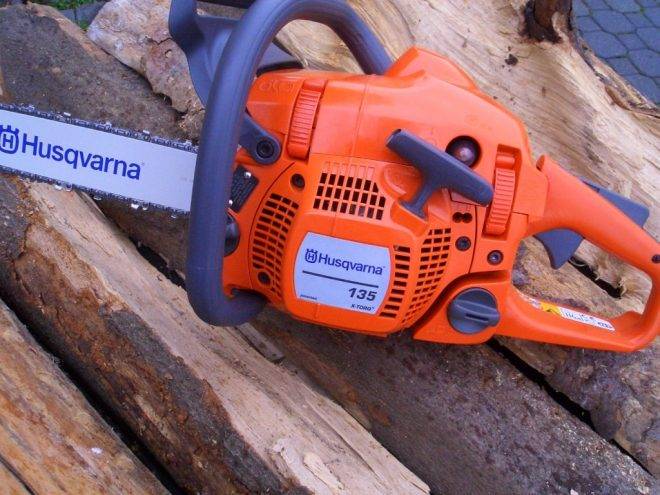

Бензопила Husqvarna 135 – незаменимый помощник дома и на даче

Бензопила Husqvarna 372 XP – область применения и технические характеристики

Характеристики и описание бензопилы Хускварна 142
