Как снять звездочку с бензопилы husqvarna 136

Проблемы, связанные с особенностями конструкции и отличия разных моделей

Уникальность электропил и бензопил от ведущих производителей в том, что они имеют особенную конструкцию. Чтобы заменить привод необходимо разобрать сцепление и рядом находящиеся узлы. Фактически, пилу придется полностью разобрать. Чтобы у владельца была возможность разобрать пилу самостоятельно, в комплекте с ней продается специальный ключ.

Китайские модели несколько отличаются от европейских аналогов тем, что звездочки расположены немного по-другому. В моделях более раннего года выпуска приходилось менять барабан с приводом, а в современных бензопилах смена шестерни значительно облегчена.

Особенность конструкций пил

Профессиональная бензопила марки STIHL

В эксплуатации уже существует несколько десятков бензопил разных производителей, мощностей, а главное специального назначения. Подразделяют пилы на:

  • профессиональные (для валки леса и строительства);
  • бытовые (садовые).

Соответственно, приводная шестерня у них будет разной, как и последовательность действий. Это особенность устройств редукторов пил. У большинства профессионального инструмента шина может изменять свое расположение на пиле в двух плоскостях.

Основные неисправности бензопил и действия по их устранению, описаны здесь.

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

READ Как Произвести Обкатку Бензопилы Stihl

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

  • используя только одну цепь
  • используя поочередно две или более цепей.

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо

Это повредит гайку.

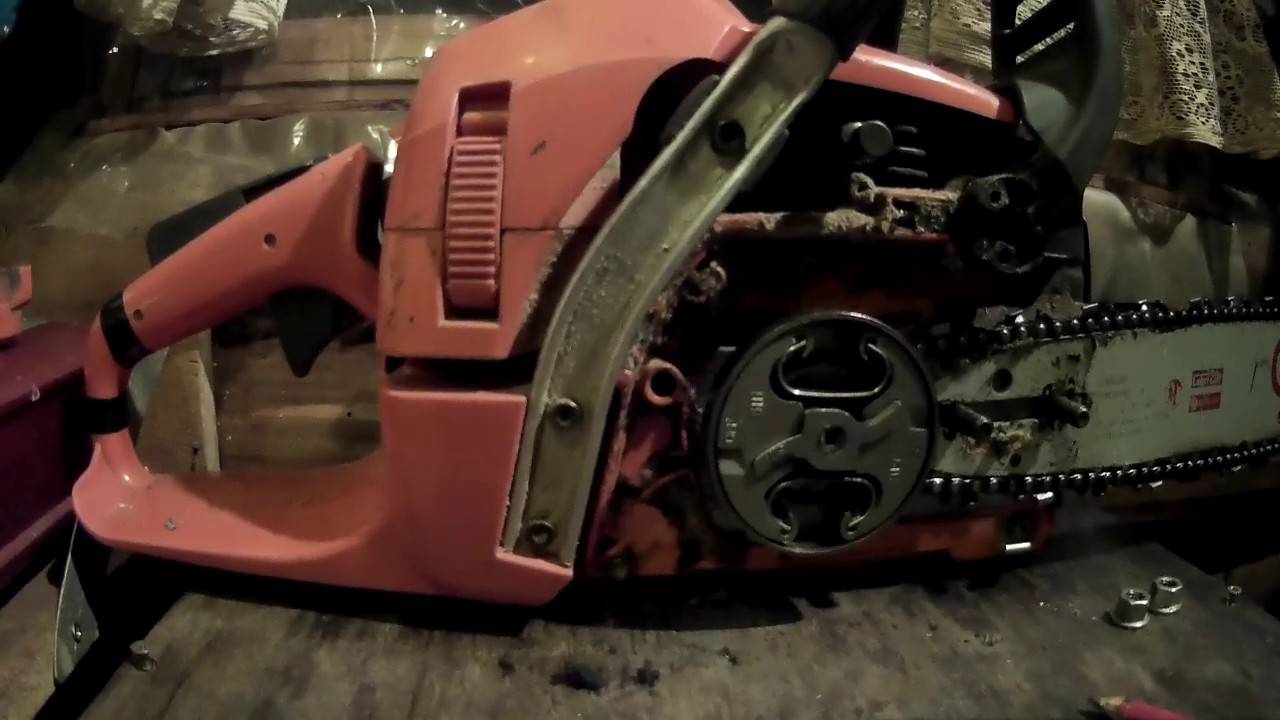

Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

  1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
  2. Ширина зуба неравномерная по высоте.
  3. На вершине зуба наблюдаются сколы металла.
  4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
  5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
  6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Что надо знать о конструкции ведущих шестерней на бензопилы

Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.

Звездочки сборного и цельного типа

Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.

  1. Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.
  2. Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.

Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:

  • оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
  • по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
  • кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
  • за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.

Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.

Интересно знать! Барабан на бензопиле практически не изнашивается, поэтому использование цельных звездочек для привода цепи в движение является нерациональным.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

  1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
  2. Ширина зуба неравномерная по высоте.
  3. На вершине зуба наблюдаются сколы металла.
  4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
  5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
  6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

  • Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
  • Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Причины замены звездочки

Замена звездочки на бензопиле с вскрытием и ревизией всего узла сцепления производится в следующих случаях:

  • заклинивание движения цепи;
  • физический износ звездочки до недопустимых пределов.

Отклонение геометрических размеров зубьев звездочки от номинала не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленвала или всего инструмента.

Обычно рабочий ресурс звездочки примерно вдвое превышает срок эксплуатации одной цепи. На практике часто используют попеременно 2-3 цепи до истирания их режущих кромок, после чего приобретают новый комплект и меняют звездочку.

Необходимые инструменты

После того, как мы диагностировали неисправность системы сцепления и ведущей звездочки, необходимо купить запасные части

Здесь важно знание и соответствие параметров бензопилы и цепи. Если вы решили поставить цепь с другим шагом, соответственно и звездочка должна заменяться на новую

Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали.

Ведущая звездочка зачастую продается в комплекте со сменным подшипником, но ее можно приобрести и в отдельности. Если говорить о цене звездочки и всего ремкомплекта, то здесь нужно учитывать марку бензопилы и ее модель. Для китайской бензопилы ведущая звездочка будет стоить около 5-7 долларов. Цены на ремкомплект бензопил европейских производителей начинаются от 20 долларов.

Перед посещением магазина лучше всего сфотографировать узлы, замену которых вы собираетесь проводить, и показать фото продавцу.

Бензопила партнер 350: неисправности и их устранение

Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику.

Если пила не заводится, то:

  • отсутствует искра на свече;
  • не подается топливо;
  • не поступает воздух.

Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.

Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.

Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.

При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.

Если же пила хорошо заводится, работает на холостых оборотах и глохнетпри подаче газа – скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.

Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

Вот видео полной разборки данной пилы:

А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:

Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.

Benzopila-Partner-8

Для увеличения картинки нажмите на ее миниатюру.

Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.

Инструкция по эксплуатации для партнера 350

В этой инструкции вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом

Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50

  • https://pro-traktor.ru/benzopily/partner-350.html
  • https://nashgazon.com/instrument/pily/benzopila-partner-350-remont-svoimi-rukami-video.html
  • https://sad-doma.net/inventar/remont/remont-benzopilu-partner.html
  • https://dm-st.ru/instruktsiya-po-remontu-karbyuratora-benzopilyi-svoimi-rukami
  • https://hsqv.by/blog/sovety-pokupatelyam/5-osnovnykh-polomok-benzopil-prichiny-i-sposoby-ustraneniya/
  • https://tokar.guru/instrumenty/pily/remont-neispravnostey-benzopily-svoimi-rukami.html
  • https://benzopilok.ru/remont/benzopila-partner-350.html
  • https://benzopilok.ru/remont/to-benzopily-svoimi-rukami.html
  • https://specnavigator.ru/instrumenty/benzopily/partner-350.html
  • https://sadovij-instrument.ru/benzopily/partner-remont.html
  • https://specmahina.ru/benzopila/regulirovka-karbyuratora-partner.html
  • http://stroi-specialist.ru/instrument/mexanicheskij-instrument/benzopila-partner-350-s.html

Почему не заводится и что делать

Среди неисправностей бензопилы Хускварна выделяют слабый запуск двигателя. Мотор или совсем невозможно завести, или он плохо заводится.

На вопрос, , однозначного ответа нет. Главной сборочной единицей инструмента является двигатель. На стабильность работы влияют такие условия:

  • смешивание топлива;
  • воздух;
  • наличие искры;
  • смазка.

За каждый фактор отвечает свой рабочий узел:

  • за горючую смесь — карбюратор;
  • за воздух — система очистки, в частности, воздушный фильтр;
  • за искру — механизм зажигания и свеча;
  • смазку — смазочная система и бензин.

К распространенной причине того, что бензопилы не заводятся, относят несоблюдение алгоритма запуска. Моторный агрегат должен запускаться только после полной сборки всех деталей:

  • шины;
  • пильной цепи;
  • колпаков.

Тормоз цепи всегда включен. Чтобы не потерять контроль над инструментом, нельзя стартовать в воздухе.

Запуск мотора в холодном состоянии производится так:

  1. Кладут инструмент на землю, наступают правой ногой на заднюю ручку, левая рука расположена на передней рукоятке.
  2. Пила находится в устойчивом состоянии, цепь не касается грунта.
  3. Правой рукой берут рукоятку стартера, тянут шнур, при этом его не закручивают вокруг руки.
  4. Как только произойдет первая вспышка, возвращают рычаг воздушной заслонки в начальное положение, открывая ее, и повторяют старт.
  5. Газуют и отпускают. Блокировка отключается.
  6. Переводят мотор на холостые обороты за счет быстрого выключения газового ограничителя.

Запуск теплого двигателя осуществляется в той же последовательности, но без открытия заслонки.

Если старт произведен правильно, но двигатель не работает, возможная причина — отсутствие топлива в баке, или не заполнена топливная камера карбюратора. Проверяют бак и камеру, наполняют их смесью.

При неисправности зажигательной системы осматривают свечу и проверяют на наличие искры на электродах. Если она мокрая (бензин заливает свечу), а искра не обнаружена, деталь выворачивают, просушивают или меняют. Если она сухая, искра присутствует, то проблемы в топливной аппаратуре — засорение, разгерметизация бензозаборника.

Неисправности магнето также подтверждаются слабой искрой. Несмотря на работу зажигания, может отсутствовать вспышка в цилиндре, при этом свеча, вывернутая из цилиндра, влажная. Способ устранения — продувка цилиндра при открытых заслонках карбюратора.

Электроды системы покрываются нагаром или замаслены. Это устраняется с помощью металлической щетки. Свечу промывают, очищают, дав бензину испариться.

Нарушение зазора между боковым и центральным электродами приводит к плохому старту. Нормальный показатель интервала — 0,6-0,7 мм. Его подгоняют способом подгибки.

При повреждениях керамического изолятора, окружающего центральную свечу, или токоведущей жилы провода производят замену.

Если заводится и глохнет

Бензопила Хускварна заводится и глохнет при нажатии на газ. К этому приводит засор жиклера карбюратора и загрязненность фильтра топливного бака. Дефект устраняют следующим образом:

  • отсоединяют топливный шланг от карбюратора;
  • производят осмотр вытекания жидкости — сапун чистый, если выходит полная струя.

Следующей причиной, почему глохнет бензопила, является загрязнение глушителя выхлопными смолами. Вопрос решается очисткой.

Износ поршневых колец влияет на работу цилиндропоршневой группы. При наличии люфта во время проверки производят замену деталей.

При запуске двигателя агрегат также может заглохнуть:

  • в результате попадания воды в смесь;
  • из-за слабой цепной смазки;
  • подтекания масляного провода;
  • засора каналов.

Внимание обращают на цепь:

  • при увеличенной сухости прочищают подающие масло каналы, осматривают элементы соединения штуцеров с трубками;
  • при течи масла в соединительных точках или наличии трещин на трубках заделывают герметиком.

Мотор не развивает обороты:

  • если пригорают поршневые кольца в канавках;
  • при износе и потере эластичности резиновых уплотнителей картера;
  • негерметичности соединения цилиндра к картеру;
  • из-за неправильной установки угла опережения зажигания;
  • в результате загрязнения ребер цилиндра и решетки вентилятора;
  • при сильной нагрузке сразу после покупки нового двигателя.

Самостоятельная замена барабана сцепления с цепной звездочкой

Если вы решили самостоятельно менять цепную звездочку, то учитывайте при покупке запасных частей тип барабана. Обычно, вместе с заменой барабана и цепи осуществляют замену и подшипников. Чтобы не ошибиться, покупайте специальный ремонтный комплект, наиболее подходящий к вашей модели. Обычно, в комплекте к бензопиле и электропиле состоит из ведущей приводной звездочки и подшипника. Чтобы сменить приводную шестерню надо подготовить следующие инструменты:

  • Вспомогательный ключ;
  • Молоток;
  • Отвертка;
  • Смазка для подшипника;
  • Стопор поршня механизма;
  • Съемник центробежного механизма.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

  • универсальный ключ, который поставляется в комплекте с бензопилой;
  • стопор поршня, может быть изготовлен из пластика или металла;
  • спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке

В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь. Читать также: Пила с мелкими зубьями

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Для вскрытия и ремонта бензопилы вам потребуются:

  • универсальный гаечный ключ, продающийся вместе с пилой;
  • фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
  • специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

  • снимается воздушный фильтр;
  • вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
  • вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
  • внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.

Виды неисправности сцепления и способы их устранения

Поврежденная пружина, она может быть растянутой или лопнувшей, в обеих случаях сцепление работать не будет и необходим ремонт. В зависимости от марки бензопилы Вам придется заменить пружину или целиком сцепление. Так, например, на пилах Stihl возможно заменить пружину, а вот на Husqvarna и Echo придется менять полностью сцепление.

Барабан сцепления, на котором находится ведущая звездочка бензопилы. Износ барабана и звездочки также ухудшает работу механизма сцепления, определяется он достаточно просто, выработка внутри барабана и на звездочке видна невооруженным глазом. Ликвидировать неисправность можно путем установки нового барабана сцепления.

Еще один вид поломки — неисправный подшипник внутри барабана сцепления, его износ также является естественным, хотя и не таким частым по сравнению со случаями, описанными выше. На многих моделях бензопил этот подшипник меняется, и нет необходимости при этом менять все сцепление.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
