Как снять диск с ручной циркулярной пилы

Основные параметры

Рассмотрим наиболее важные характеристики дисков, которые позволят выбрать необходимую насадку из огромного современного ассортимента.

Компания-изготовитель. Производители таких насадок часто являются профильными предприятиями по выпуску инструментов

Поэтому качеству комплектующих фирмы могут уделять меньше внимание, делая упор на технику. Но этого нельзя сказать о раскрученных брендах, типа Bosch или Makita, которые не только дорожат своей репутацией, но и имеют возможность использовать более качественное сырье и современные технологии обработки

Поэтому одним из главных параметров пильных дисков и фрез является бренд.
Следующим важным параметром, определяющим возможности распилочной насадки, являются размеры круга, а точнее, его наружный и посадочный диаметр. При оценке данного критерия необходимо заранее побеспокоиться о расчетах и уточнить необходимую глубину пропила, которая и станет мерой наружного диаметра. Но при выборе также необходимо помнить и о величине инструмента и его защитного кожуха. Эти размеры могут сделать невозможной установку диска большого диаметра, так как снятие защиты небезопасно и не всегда возможно.

Такое возможно, если внутренний диаметр диска будет больше, чем охват вала. Ведь после крепления диска, он создаст дисбаланс инструмента и, как следствие, высокий уровень вибрации. В зависимости от модели инструмента, диаметр может иметь значения в диапазоне от 16 до 32 мм.

При рассмотрении пильных дисков можно выделить еще такие критерии, как форма и угол наклона зуба. Первый отвечает за возможность распила того или иного материала, а второй – за тип распила. Так, диском легче выполнять продольные распилы при положительном наклоне от 15 до 20 градусов, а распил плотных материалов лучше выполнять насадкой с отрицательным наклоном от 0 до -5 градусов. Есть еще и стандартный тип наклона, который считается универсальным.
Что касается зубчиков диска, то они могут быть универсальными, плоскими, сменными, иметь вид трапеции или увеличенный наклон. Диском с плоским резцом хорошо выполнять долевые пропилы твердых сортов древесины, со сменным – делать распил более мягких сортов дерева и ДВП. Зубцы в форме трапеции чисто пилят мягкие материалы, такие как пластик.

Все вышеперечисленные технические характеристики пильного диска указаны на нем. Обычно маркировка выполняется в виде соответствующих, интуитивно понятных пользователю картинок с необходимыми числовыми данными.

Ремонт верхней защиты циркулярной пилы

Снятие верхнего защитного кожуха.

Снимите полотно и нижнею защиту. Для ремонта необходимо доступ к винтам верхнего защитного кожуха. В большинстве моделей сначала открутите редуктор и снимите его с верхнего защитного кожуха.

Снятие верхнего защитного кожуха.

Затем открутите верхнюю защиту и осторожно снимите ее с корпуса двигателя. При необходимости установите палец за ним и на вал двигателя, чтобы удерживать двигатель внутри его корпуса

Отсоедините провод заземления от верхнего защитного кожуха, указав его положение для обратной сборки.

Установка верхнего защитного кожуха.

Если верхняя защита:

треснула
согнута
сломана

замените ее точным дубликатом.

Установка верхнего защитного кожуха.

Снова подсоедините провод заземления, затем осторожно наденьте верхний щеток на вал двигателя. Привинтите верхний щеток на место на корпусе двигателя

Установите редуктор в сборе и поверните вал вручную.

Если вал вращается неровно, выполните ремонт приводной передачи и шпинделя. В противном случае привинтите редуктор на место, установите нижний элемент защиты (шаг 3, выше) и снова .

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

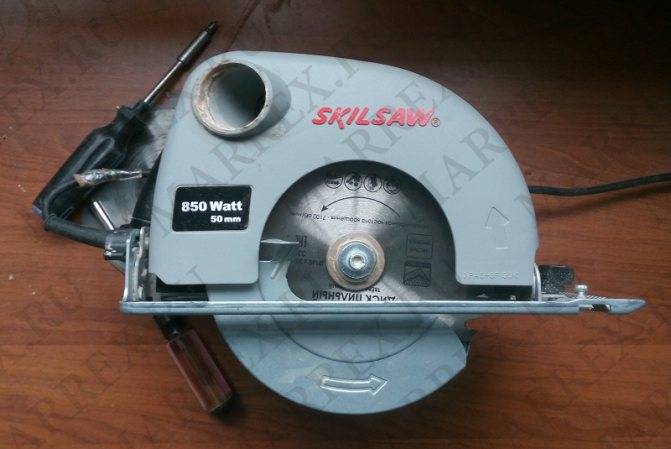

Замена диска Skil меняем пильный диск.

Сегодня поменяем пильный диск на нашей циркулярке Skil. Почему я собрался писать об замене диска, потому, что неожиданно возникла проблема, с которой мы столкнулись, когда демонтировали данный диск, а если мы столкнулись, то возможно, кто-то тоже столкнулся, поэтому эта страница для них.

Первое, что всегда не кстати – это отсутствие соответствующих инструментов, когда нам требуется снять пильный диск и установить новый!

Если, конечно у вас есть инструменты в комплекте, то вам нужно, просто использовать их. Т.е. у вас должно быть один инструмент с двумя выступами и второй – это обыкновенный накидной либо простой ключ. Вставляем первый, о откручиваем вторыми.

Но как мы уже сказали выше, что у нас отсутствуют данные инструменты в принципе, потому, что циркулярка старая, я даже не помню, что данные инструменты вообще были…

Что теперь делать!?

Интересная особенность – что когда я приступил к смене диска. То оказалось, что у циркулярки Skil вместо обыкновенного шестигранного болта, внутренне отверстии под шестигранный ключ н у блин думаю, вообще весело.

А я курсирую между дачей и домом и естественно, что редкие инструменты в двух экземплярах.

И уже почти упал настроением, когда обнаружил, что ключ-то есть, стоило мне приподнять опорную плиту, и там оказался наш искомый шестигранник. Ну и далее, как говорится – дело в шляпе.

Зажимаем как-то, в данном случае, мы говорим. Что у нас нет инструментов, поэтому, берем какую-то деревяшку и вставляем таким образом:

Ну и далее нам требуется просто открутить болт, крутим против часовой стрелки…

Далее вытаскиваем диск и вставляем новый, и повторяем действия в обратном порядке!

P.S.

Диск Интерскол взял чтобы поэкспериментировать(к сожалению, на момент написания статьи именно таких дисков нет, но есть множество других, на любой вкус и цвет ), не думаю, что будет качественный, но и под данный размер, внутренний и наружный, ничего не было, пришлось взять его…

А поскольку постоянно закупаюсь в одном месте, то специально никуда за «хитрыми» дисками вообще ездить не хочется, то и покупаю там же. На самом деле тут присмотрел профессиональные диски, но уж больно кусачие цены.

Что же касается самой циркулярки. То мы уже писали давно про неё, хочу лишь добавить — что отличная циркулярка и диск был родной шикарный. Лет 10 точно отработал и для грязных работ буду использовать его. Не стал его выкидывать, а новый поставил, чтобы попробовать чистый пил, мне нужно сделать стеллаж и вообще много чего, потому, что купили вместо деревни сад, а там жили, видимо, люди без «рук»

И кстати на большую циркулярку (но про неё мы ещё не писали, на день выхода данной статьи, но мы из неё сделали переносной циркулярный станок, конечно он так себе, но делался не для красоты, а скорее закончить долбаный ремонт!), тоже купил Интерскол, именно по этой же причине.

И вообще нужно попробовать заточить пильные диски от обоих циркулярок.

Особенности работы

Экспериментальная скорость вращения должна быть выбрана для каждого материала и диска. Сделайте разрез, край. Если он порван, диск вращается слишком быстро. При правильно выбранной скорости края разреза остаются плоскими. Но в целом вам нужно иметь в виду, что чем больше зубов на диске, тем ниже требуется скорость. Слишком высокая скорость плохой не только потому, что край оказывается неравномерным, но и потому, что двигатель работает с перегрузкой. И это может отключить его.

Во время работы вам необходимо периодически проверять диск. Он может накапливать смолу, которая прилипает к пыли. Все это увеличивает нагрузку на двигатель и отрицательно влияет на качество разреза. Если вы заметили загрязнение, отключите пилу от сети (вытащив вилку из розетки) и удалите грязь.

Выбор формы зуба для пильного полотна для различных типов материалов

При работе с твердыми частями. керамической плитки, сланца, другого подобного материала поверхность может быть смочена водой. На некоторых из них вы можете налить небольшое моторное масло. Это уменьшит количество пыли, кроме того, будет легче срезать.

Некоторые модели ручных циркулярных пил можно использовать на пильных станках. В этом случае на платформе имеются отверстия, в которые вставляются болты. Инструмент подвешен к верхней части стола снизу, только часть диска отпущена в слот. Оказывается круговая пила.

Как снять диск с дисковой пилы?

Чтобы понять, как поменять диск на циркулярке, нужно сначала научиться его правильно снимать. Для этого специалисты рекомендуют ознакомиться со следующим порядком действий:

электроинструмент предварительно нужно обесточить – отсоединяют кабель от сети или снимают аккумулятор;
чтобы замена элемента прошла комфортно, агрегат рекомендуют устанавливать на ровную жесткую поверхность;
нажать на фиксирующий шпиндель и держать его в этом положении до окончания процедуры, что позволит открутить болт, блокирующий вращение круга при его снятии;
болт должен откручиваться специальным ключом, присутствующим в комплекте агрегата;
после того, как элемент удалось удалить, снимают прижимную шайбу;
чтобы убрать защиту, нужно переместить нижний направляющий рычаг.

После выполнения перечисленных манипуляций можно снимать пильный диск.

Пильный диск можно заменить самостоятельно

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Как поменять диск на циркулярной пиле?

Новое полотно нужно устанавливать в следующей последовательности:

Очистить шкив и защиту от скопившейся грязи, опилок.
Проверить правильность направления пилящих зубцов в соответствии со стрелкой, находящейся на защите.
Надеть полотно на шкив и опустить нижний защитный щиток.
Установить прижимную шайбу и закрутить болт. Еще раз затянуть его при утопленном блокирующем шпинделе.

Это важно: у циркулярных пил разных производителей может отличаться направление откручивания болта (по часовой стрелке или против). Если на корпусе отсутствует данный указатель, чтобы не повредить резьбу, уточните точное направление в инструкции к данной пиле

Способы

Заточить инструмент своими руками (если он не имеет победитового покрытия) можно в домашних условиях самостоятельно. А также в подобных случаях можно использовать простой станок, на котором можно успешно наточить любые кромки

Очень важно корректно подобрать круг

Бывают они таких видов:

корундовые;
алмазные.

Оборудование для заточки дисков с напайками стоит недешево, его можно найти только в специализированных технических центрах.

Возбраняется двигать заточку самостоятельно:

это стоит лишних трудозатрат;
точность перемещения вручную будет плохая;
если отсутствует навык по заточке кругов, то рекомендуется обратиться к профессионалам.

Существуют правила:

главный дефект случается на краю сверху, то есть грани округляются в пределах 0,11-0,31 мм – это является исходной точкой, с которой следует начинать заточку;
обрабатывать следует как фронтальную, так и тыловую части, это следует сделать не менее 26 раз;
размер не превышает 0,051-0,151 мм;
передние и задние грани обрабатываются идентично;
после окончания цикла следует реализовать процесс доводки, то есть почистить поверхность «нулевой» наждачной бумагой.

Работа по созданию новой конфигурации требует соблюдения регламента и имеет свою сложность.

Ознакомиться с требованиями, в частности, уточнить число оборотов. Понятно, что для металла это показатель будет заметно меньше. Деревянные элементы обрабатываются большим числом оборотов.
Материал, из которого сделаны напайки, выдерживает большие нагрузки, срок его службы значителен, но даже он рано или поздно получает дефекты, появляются сколы и трещины.
Верный признак, что материал начинает «уставать» – это появление на поверхности микрозаусенцев, шершавости. В этих местах через некоторое время возникнут дефекты.

Чтобы правильно реализовывать заточку, следует знать, какие бывают зубья:

прямой;
зуб со скосом с задней части;
трапециевидный;
в форме конуса;
вогнутый.

Как затачивать:

следует тщательно очистить диск, используя спирт или химические средства;
обрабатываются все рабочие плоскости;
снимать металл допустимо 0.051-0.151 миллиметра;
затачивать, возможно, не более двадцати пяти раз;
затачивать можно с помощью специального напильника, если существует практический опыт;
твердосплавные зубья рекомендуется затачивать на отдельном оборудовании;
победитовые напайки можно «взять», только используя специальный станок, в котором присутствует алмазный круг.

Разводка зубьев бывает нескольких видов.

Волнистая, каждый зуб рихтуется под определенным углом наклона, таким образом, возникает подобие волны.
Защитная, два зуба имеет углы наклона, третий зуб присутствует без наклона. Такой способ эффективен при работе даже с красным деревом и дубом.
Классика, когда зубья вариативные – углы наклона влево и вправо.
Фронтальная.
Тыловая.
Делается наклон у фронтальной плоскости.
Делается наклон у задней плоскости.

Существует еще один параметр – это угол заострения, но он обычно «работает» как дополнительное средство.

Для ручной заточки потребуются:

деревянные бруски (2 шт. размером 52х32 мм);
дрель, шуруповерт;
коронка для шуруповерта;
ножовка, чтобы обрабатывать керамику;
маркер;
линейка;
шурупы или саморезы.

Поверхность подставки совпадает с поверхностью диска. Круг лежит на подставке, плоскость затачивания должна находиться под углом 90 градусов к полотну пилы. Такое нехитрое приспособление снабжается поворотным узлом. Такое надежное крепление позволяет равномерно обработать все зубья инструмента. С помощью маркера делаете разметка, что дает возможность правильно определиться с углом наклона.

Разбираем дисковую пилу самостоятельно

Для того, чтобы успешно сделать ремонт и замену неисправных деталей в дисковой пиле, вам потребуется обязательная разборка данного устройства. Это может быть разборка в полном объеме, а возможно обойдетесь лишь частичной.

Мы рассмотрим, что необходимо сделать, чтобы разобрать циркуляционную пилу полностью.

Вот подробная инструкция, как это сделать.

1.Винты, которые регулируют угол и глубину, и находящиеся сверху опорной плиты (подошвы), необходимо выкрутить.

2.Вал редуктора содержит стопорную кнопку. Одновременно нажмите на нее и выкрутите болт, который держит диск пилы. Когда вы отодвинете кожух защиты снизу, вы сможете произвести снятие циркулярного диска.

3.Далее идет снятие опорной подошвы. Для того, чтобы сделать это, требуется снять крепеж снизу.

4.Используя одновременно две отвертки, выньте стопорное кольцо штока. На нем подошва проворачивается, и меняет угол. Той же отверткой вы можете отодвинуть подошву от корпуса, и снять ее.

5.Следующим вашим действием будет выкручивание всех винтов крепежа, как на первом защитном коже, так и на втором, который двигается. Теперь вы легко разъедините электрическую пилу и два кожуха защиты.

6.Применяя рожковый ключ, выкрутите болт, который держит нож для расклинивания. Теперь вынимается шток, и отсоединяются все его составляющие.

7.Редуктор пилы держится на двух винтах. Чтобы его снять, винты нужно открутить.

С разборкой механической части мы закончили.

Далее о том, что потребуется сделать, чтобы демонтировать электрическую составляющую данного механизма:

крышка двигателя снимается вместе со всеми крепежными элементами; Вам потребуется отсоединение электрических щеток и двигателя. Чтобы не запутаться, где какая щетка находилась, пометьте места, используя маркер;
узел корпуса двигателя и узел редуктора требуется разъединить, также сняв все крепления;
в рукоятке электроинструмента выкручивайте все крепежные элементы. Сначала снимите накладку из резины, воспользовавшись отверткой;
когда вы снимите половину рукояти, вы получите доступ к пусковой кнопке.

Вы полностью завершили разбор циркуляционной пилы самостоятельно.

Виды разводки зубьев циркулярной пилы

Перед тем как выполнить заточку циркуляционной пилы, нужно проверить, есть ли разводка зубьев. Для этого штангенциркулем замеряют ширину зуба, а затем в заготовке из твердой древесины делают небольшой пропил и замеряют его ширину. Если циркуляционный диск разведен, то пропил должен быть шире, чем зуб. В противном случае зубья пилы необходимо разводить до момента проведения операций по заточке. Сложность процесса разводки обусловлена необходимостью отводить зубцы в сторону на одинаковое расстояние. Этого можно добиться, применяя заводское приспособление для разводки циркуляционных пил. Каждый зуб нужно начинать разводить с середины его размера. Для разных по плотности древесных материалов степень разводки зубьев должна быть своя, но, не углубляясь в подробности, можно сказать, что на распиловку мягких пород разводят шире, чем на твердые.

Различают три основных способа разводки:

Разводка зачищающего типа. Этот метод сводится к тому, что зуб через два остается на своем месте без изменения, остальные отклоняют в разные стороны. Такая подготовка пилы хороша для работы с твердотельной древесиной.
Вариант классической разводки, когда поочередно зубья пилы отводят то вправо, то влево. Этот универсальный способ можно применять практически для всех типов пил.
Так называемая волнистая разводка, отличительной чертой которой является отведение зубцов не на строго определенное расстояние от центра, а на разные расстояния с отклонением в пределах 0.3–0.7 миллиметров.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

Завести диск на место и одеть его на втулку шпинделя.
Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Типы пильных дисков

Все пильные диски разделены на два типа:

Монолиты созданы из твердого металла и отличаются резко заточенными зубами. Они популярны благодаря доступной цене, возможности восстановления, то есть повторной заточке. С другой стороны, монолитные изделия изнашиваются быстрее.
Диски с твердосплавным диском для ручных циркулярных пил являются более надежными и долговечными, поскольку они оснащены острыми отводами кобальта или карбида вольфрама на зубах. Из-за использования карбидных материалов продукты являются более прочными и надежными, однако, если диски становятся скучными, их будет нелегко восстановить.
