Самодельный бур из диска циркулярной пилы — пошаговая инструкция изготовления ямобура для бурения столбов

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

  • образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
  • извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

  • удаление из тела водяной шахты фрагментов разрушенной породы;
  • охлаждение режущего инструмента;
  • шлифовка внутренней полости шурфа;
  • укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Пошаговая инструкция для изготовления садового бура

  • Из листа стали необходимо изготовить круглые заготовки режущих деталей бура различного диаметра, для того чтобы его можно было применять для сверления разных по ширине ям. Диаметр каждой заготовки должен на 5 мм превышать ширину скважины, которая будет просверлена с помощью этого инструмента;
  • По центру всех заготовок сверлят отверстие. Его диаметр должен на 1 мм. превышать диаметр металлического прута, который будет служить стойкой для ручного бура;
  • На токарном станке вытачивают втулки из стали, в них просверливают два отверстия, в которых нарезают резьбу. В дальнейшем она будет служить для того, чтобы закрепить режущие детали бура на стойке посредством использования болтов;
  • С помощью отрезного круга на заготовках режущих деталей вырезают небольшой участок. Далее его растягивают за концы так, чтобы деталь закрутилась винтом. Нижний край винтовой поверхности натачивают, соблюдая угол 45-60 градусов. На этом работа по изготовлению лезвия для садового бура завершается;
  • На стойке бура делают плоские срезы 3 мм. в глубину. Сделать их можно, применяя наждачный круг, отступив от конца стойки примерно 8 см.;
  • Из нижнего конца стойки формируют острие, затачивая его под углом в 30 градусов. Используя отрезной круг, на нем по спирали делают специальные канавки;
  • Для того чтобы бур лучше входил в сухую, слежавшуюся землю с помощью сварочного аппарата можно приварить к его концу сверло по металлу;
  • На противоположном конце стойки закрепляют ручку так, чтобы при желании ее можно было снять. Фиксируют ее с помощью втулки. При необходимости можно изготовить запасные колена стойки и втулки для их соединения. В случае если возникнет необходимость пробурить скважину большой глубины, можно будет снять ручку и сделать стойку длиннее за счет этих дополнительных частей;
  • На последнем этапе необходимо покрасить бур краской, которая защитит металл от коррозии.

Далее, после того как вы изготовили садовый бур своими руками необходимо осуществлять за ним несложный уход – после использования очищать его от комьев земли, проверять, не повреждены ли края лезвий, не появились ли заусенцы. Все обнаруженные повреждения нужно ликвидировать и покрывать эти места антикоррозийной краской.

Перед тем как начать бурение скважины верхнюю часть грунта снимают лопатой и разрыхляют. Это делается для того, чтобы облегчить вхождение бура. После этого его устанавливают в рабочее положение и начинают вращать по часовой стрелке. При этом необходимо иногда вынимать бур и очищать его от земли. Эти действия продолжают до тех пор, пока скважина не достигнет необходимой глубины. При возникновении необходимости можно удлинить инструмент с помощью дополнительного колена.

Как пробурить отверстие в земле под столбы для забора

Бурение под столбы забора должно осуществляться в соответствии с указанными нормами и стандартами. Правильное использование мотобура или садового инструмента позволит максимально быстро и без больших трудозатрат проделать необходимое количество скважин для бетонирования опор для будущего забора.

Процесс бурения без ошибок

Техника бурения скважин предусматривает проведение нескольких этапов работ:

  1. Вначале необходимо разметить участок земли, где будут стоять будущие сваи, исследовать тип грунта и определить, на каком уровне залегают подземные воды. Это позволит максимально точно рассчитать время и силы на проведение работ.
  2. Подготовить буровое оборудование, осмотреть его лопасти, заточить и смазать машинным маслом.
  3. Установить его строго в вертикальном положении и аккуратно снять верхний слой земли.
  4. Затем постепенно углубляться в грунт, не налегая на инструмент, чтобы не повредить металлические лопасти.
  5. После того как глубина скважины достигнет 30-35 см, необходимо вынуть бур, налить в яму ведро воды, а устройство тщательно очистить от налипшей грязи.
  6. Когда вода полностью впитается в почву, нужно продолжать бурение, строго придерживаясь вертикального положения инструмента.

Для увеличения производительности труда опытные мастера рекомендуют пробурить сразу несколько отверстий и залить их водой. Это поможет сэкономить время, а грунт сможет лучше размякнуть.

Если бур не вынимается из земли, его следует немного раскачать, а затем без труда достать. Правильное бурение скважин под столбы позволит получить необходимое количество лунок для установки опорных металлических или бетонных столбов для любого типа ограждения.

Различные конструкции и применение

В зависимости от наличия моторизации буры делятся на две группы:

  • ручные, которые приводятся в действие ручной силой;
  • автоматические, укомплектованные приводом (бензиновым, электрическим или гидравлическим).

Ручные буры представляют собой простейшую конструкцию, которая подходит для применения в быту. С ее помощью можно сделать отверстие в почве глубиной до 2 м. Например, для деревянного забора или ям для растений. Такое буровое устройство состоит из двух полукруглых лопастей, расположенных под углом друг к другу. Так как такой бур используется при посадке растений, то его называют садовым.

Для выполнения углублений под столбы используется инструмент, у которого удлинена режущая часть. Такое устройство называется шнековым буром. Оно отличается легкостью, небольшими размерами и простотой в эксплуатации. Ручной бур состоит из стержня с ножом и ручкой. У некоторых устройств бывают съемные ножи или винты. С помощью ручного бура можно легко проделывать отверстия разного диаметра в верхних слоях грунта. Чаще всего встречаются разборные буровые устройства.

Применение ручного бура дает возможность проделывать скважины для свай ТИСЭ, которые обладают большой несущей способностью.

Автоматические буры бывают:

  • портативные;
  • навесные.

Портативные буровые устройства обладают большой мощностью, поэтому при эксплуатации их должны удерживать два работника. Инструменты могут приводиться в действие тремя способами: с помощью электричества, гидравлики и бензина. В зависимости от этого различают три вида портативных буровых устройств:

  1. Бензиновый. Подходит для работы в любом типе грунта. Инструмент можно использовать при сооружении столбчатого фундамента, для бурения скважин на садовом участке. Бензиновый бур работает при любой температуре. К его недостаткам можно отнести наличие шума во время бурения.
  2. Электрический. Работает бесшумно, но его надо подключать к сети, что снижает портативность, или использовать аккумулятор. Мощность электрического бура меньше, чем бензинового.
  3. Гидравлический. Приводится в действие с помощью компрессора. От других типов отличается возможностью бурить в разные стороны, что облегчает прохождение проблемных слоев почвы. Пневмобуры имеют меньшие размеры и вес, чем электрические инструменты, и развивают большую мощность. Для длительной эксплуатации гидравлического бура необходимо тщательно следить за чистотой привода.

Навесное буровое устройство — это съемный навесной бур, который работает с помощью трактора или другого строительного транспорта. Главные преимущества инструмента: точность и высокая скорость.

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование. Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

  • садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
  • шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
  • для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

  • Молоток и болгарка
  • Сварочная техника
  • Слесарный набор
  • Электродрель со сверлами по металлу
  • Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

  • Болт и гайка M20
  • 2 диска диаметром 100 и 150 мм
  • Наконечник и сверло диаметром 20 мм
  • Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

  • Молоток и болгарка
  • Сварочная техника
  • Слесарный набор
  • Электродрель со сверлами по металлу
  • Круг-точилка для режущих элементов.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

  1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
  2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
  3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
  4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

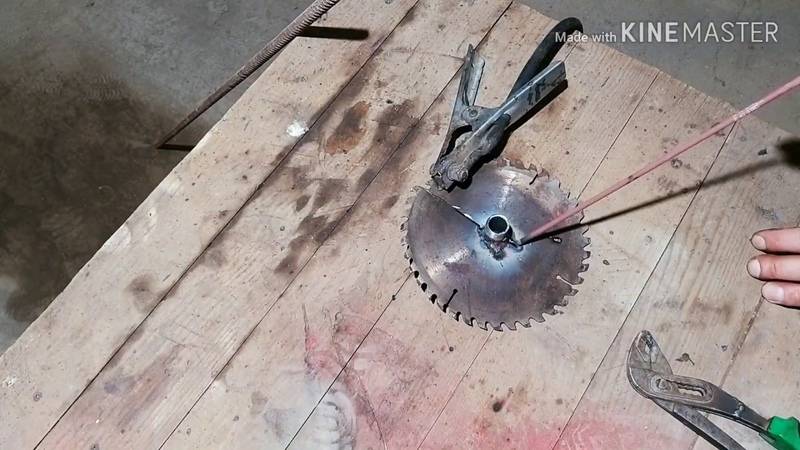

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Клумба с многолетниками – рослость цветков

Создавая композицию, цветовод должен обращать внимание на высоту и раскидистость кустарника. Гиганты выигрышно располагать в центре или на заднем плане для создания тени

Если надо соблюсти окантовку, то пусть цветы будут карликовыми – до 20 см. В таком случае центр отдается среднерослым саженцам

Гиганты выигрышно располагать в центре или на заднем плане для создания тени. Если надо соблюсти окантовку, то пусть цветы будут карликовыми – до 20 см. В таком случае центр отдается среднерослым саженцам.

Еще одни хорошие претенденты на звание «центр клумбы» – миниатюрные деревья, хвойные кустарники и луковичные.

Высота таких лидеров обычно не превышает трети диаметра цветника. Если цветы имеют одинаковую высоту, то их уместно располагать «пирамидой».

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

  1. Монтажа ограждающих конструкций.
  2. Изготовления столбчатого фундамента.
  3. Высадки растительных культур.
  4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

  1. Навесными.
  2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.
