Как сделать прицепное устройство к мотоблоку

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

1. На ступице одного из колес закрепляется барабан.
2. Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
3. Надевают механизм на ось.
4. Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

• Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
• Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
• Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

Самостоятельное изготовление прицепа для мотоблока

Для умельцев и любителей техники предлагаем ознакомиться с руководством, как сделать прицеп к мотоблоку из имеющихся в хозяйстве материалов. В качестве примера возьмем одноосную модель.

Разработка чертежей

Во время изготовления прицепа для мотоблока обязательно понадобятся чертежи. Их можно найти в готовом виде. На фото представлена схема с размерами одноосного прицепа. Ее можно взять за эталон или поискать в интернете другие чертежи, после чего доработать их.

Схема должна отображать все узлы конструкции, а также способы крепления элементов. Хорошо, когда вы умеете рисовать чертежи сами. Тогда получится изготовить именно такой прицеп, с которым будет комфортно работать.

Изготовление рамы и кузова

Рама является основой прицепов для мотоблоков. К ней крепится колесная пара и сам кузов. Для ее изготовления берется только металл. Сборка рамы происходит в следующей очередности:

• Саму решетку рамы сваривают из профильной трубы сечением 60х30 мм. Для придания ей жесткости наваривают не менее пяти поперечин.
• По углам прямоугольной решетки приваривают стойки из кусков трубы. К ним будут крепиться борта.
• Снизу под решеткой приваривают две стойки для колесной оси и дышло.
• Рамки бортов сваривают из уголка сечением 25х25 мм. Дальнейшее их крепление к стойкам на решетке зависит от выбранного типа кузова. Рамки открывающихся бортов крепят петлями, а стационарные просто приваривают к стойкам и элементам решетки.

В итоге у вас должна получиться рама, как показано на представленном чертеже.

Установка колесной пары

Снизу рамы приваривали две стойки для колесной пары. Вот к ним теперь нужно закрепить ось. Ее можно снять готовую с легкового авто или сделать самостоятельно. Во втором варианте потребуются ступицы, подшипники, колеса с дисками. Саму ось лучше сделать из стального прута диаметром минимум 30 мм. Принцип сборки колесной пары можно увидеть на фото.

Обшивка кузова

Когда скелет прицепа уже стоит на колесах, можно начинать обшивать кузов. Выбор материала для этих работ невелик. Подходит только два варианта: доски или листовой металл. Что касается дерева, то такой кузов получится не долговечный. Доски от сырости можно защитить пропитками и покраской, но во время погрузо-разгрузочных работ не исключается возможность их повреждения.

Лучшим вариантом является листовая сталь. Для изготовления дна кузова потребуется металл толщиной не менее 3 мм. Борта можно обшить железом толщиной от 1 мм. Некоторые умельцы приспособили для этих целей профнастил.

Неплохой получится комбинированный кузов. Для дна по-прежнему берут листовую сталь, а борта обшивают доской толщиной 15 мм. Здесь даже существует вариант изготовления съемных нашивок. Четырьмя щитами из досок можно наращивать быстро борта, когда в прицепе нужно перевезти легкий, но габаритный груз.

На видео представлен пример изготовления прицепа самосвала для мотоблока:

Изготовление прицепного устройства

Итак, в нашей конструкции осталось не законченное только дышло. Нужно организовать узел, который будет выполнять сцепку мотоблока с прицепом. На каждом агрегате заводского изготовления есть специальный узел для установки плуга и другого навесного оборудования. Сюда подсоединяют прицеп. Такого узла нет на самоделках, поэтому изготовлением прицепного устройства для мотоблока придется заняться самостоятельно.

На фото показан пример сцепки дышла прицепа со стандартным прицепным устройством, изготовленным в форме скобы. Фиксация двух элементов происходит стальным пальцем. Аналогичную скобу можно поставить на самодельный мотоблок. Тогда представится возможность установки плуга, бороны и другого оборудования заводского изготовления.

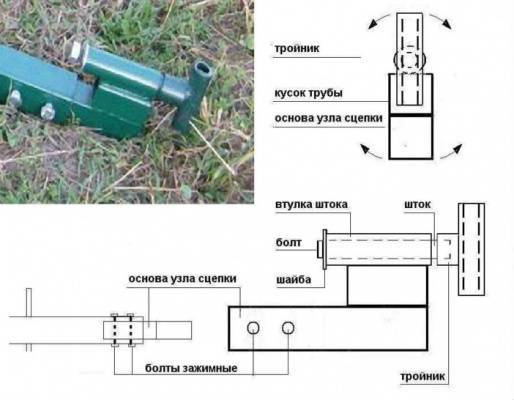

Следующий вариант сцепки представлен подвижным соединением. Тройник прицепного механизма одним концом закреплен внутри втулки на подшипниках. Конструкция приварена к дышлу, а с мотоблоком соединяется тем же стальным пальцем.

Такая вращающаяся сцепка для плуга и большинства другого навесного оборудования не подойдет, а вот прицеп будет идеально варьировать на неровной дороге. Дышло будет проворачиваться за счет подшипников, что избавит сцепку от деформации.

На видео продемонстрирован вариант сцепки для мотоблока МТЗ:

https://youtube.com/watch?v=eVqS4nMbZNQ

Виды и особенности сцепных устройств

Сцепное устройство – это элемент, выполненный из прочного металла, предназначенный для закрепления на сельскохозяйственную технику дополнительного оборудования. Сцепка в общем виде состоит из стойки, корпуса сцепления с винтом и рукояткой, скоб и штырей, а скрепляются эти элементы между собой при помощи болтов с гайками.

Можно выделить несколько видов сцепных устройств для мотоблоков.

• Сцепку АПМ применяют в случае обработки земли плугом или окучником и сбора урожая копалкой. Сцепка для мотоблока «Нева» в этом случае осуществляется всего тремя болтовыми соединениями.
• Благодаря своей конструкции универсальная сцепка способна приподнимать мотоблок так, чтобы плуг или окучник перпендикулярно входил в почву. Кроме того, с её помощью можно присоединить не один, а два и даже три навеса. Универсальная сцепка снабжена механизмом регулировки угла наклона во всех плоскостях.
• Сцепное устройство «МК» создано исключительно для обработки посевных земель мотоблоками «Крот» и «ОН».
• Самодельные сцепки различных конструкций используются в тех случаях, когда оригинальные устройства невозможно приобрести по каким-то причинам.

Что собой представляет фаркоп

Как видите, в разрезе фаркоп не так прост, как кажется

Фаркоп, или тягово-сцепное устройство (ТСУ), предназначен для буксировки прицепов или трейлеров. Внешне он выглядит как вертикальный крюк или отрезок толстого стержня с шарообразным утолщением на свободном конце. Такова видимая часть. На самом деле, его устройство несколько сложнее. Необходимо наличие присоединительной конструкции, позволяющей крепить ТСУ к раме или кузову автомобиля. Кроме того, потребуется контактная розетка, дающая возможность подключить световую сигнализацию.

Существует несколько разновидностей фаркопов.

Виды фаркопов, доступных для изготовления своими руками

Они различаются по форме сцепного устройства, по размеру шара. Бывают:

• Европейские (еврофаркопы). Диаметр шара — 50 мм;
• Американские. Диаметр шара — 17/8 или 2 дюйма.

По конструкции различают следующие типы ТСУ:

Богатый конструкционный разброс фаркопов

• Стационарный (фиксированный). Он делается для постоянного использования. Необходимо учитывать, что внешний вид автомобиля с фаркопом без прицепа несколько портится, а в некоторых странах так ездить запрещено.
• Съёмный. Конструкция позволяет по необходимости снимать или устанавливать ТСУ, но для этого нужны дополнительные крепления.
• Фланцевый (складной). Сцепной шар крепится на специальную площадку по типу фланца. Позволяет не снимать основной узел, но отсоединять при необходимости шар, что улучшает вид машины.

Принципиального отличия в части конструкции нет, все варианты просто адаптированы к тому или иному виду корпуса. Строение всегда одно — на посадочной раме посередине установлен сцепной шар. Обилие разновидностей ТСУ может вызвать некоторую растерянность, поэтому будем рассматривать изготовление фаркопа на ВАЗ 2110.

Категории устройств

К примеру, в качестве прицепного устройства может использоваться борона или же картофелесажалка. Эти приборы относятся к первой категории. Ко второму типу причисляют посадочно-рулевые механизмы. Другими словами, это оборудование, которое является лишь промежуточным между мотоблоком и каким-либо другим устройством. Эти элементы считаются универсальными и их часто называют адаптерами.

Отдельного внимания заслуживают прицепные устройства. Считается, что это узкоспециализированная техника, так как она может использоваться лишь для перевозки грузов. На самом же деле, использовать прицеп можно для перевозки практически любой вещи, что значительно расширяет функционал прибора. Тут также стоит отметить, что именно прицеп является ярким примером адаптера, имеющего удлиненную форму, в конце которой располагается колесная пара. Поверх этого элемента устанавливается емкий кузов, который и служит для перевозки грузов. В настоящее время существует много разнообразных вариаций, отличающихся по форме, максимальной грузоподъемности, типу колесной пары.

Как подключить фаркоп

Монтаж электроники — заключительный этап установки фаркопа

Для подключения световой сигнализации фаркопа потребуется специальный коннектор. Для отечественных моделей потребуется семь контактов:

• Задний противотуманный фонарь;
• Заземление;
• Правый поворотный сигнал;
• Левый поворотный сигнал;
• Стоп-сигнал;
• Номер, левый габарит;
• Номер, правый габарит.

Необходимо учитывать, что бортовой компьютер обычно воспринимает появление нового элемента в системе как постороннее вмешательство и блокирует его. Для того чтобы корректно подключить фаркоп, потребуется блок согласования. Это устройство обеспечивает возможность работы осветительных приборов прицепа без отключения. Дело в том, что дополнительный расход энергии на питание поворотных огней, стоп-сигналов и прочих элементов вызывает некоторое падение напряжения, воспринимаемое бортовым компьютером как неисправность. Вследствие этого все дополнительные устройства блокируются. Данный блок позволяет корректно установить дополнительные элементы в систему, отключая защиту от перегруза, и обеспечивает тем самым стабильную работу сигнализации прицепа. Кроме того, смарт-коннект (другое название устройства) переключает противотуманные фары автомобиля на прицеп, отключает парктроники.

Изготовление блока согласования для фаркопа самостоятельно вполне возможно, но без должной подготовки и обладания навыками монтажа электроники добиться качественного результата не получится, поэтому оптимальным вариантом станет приобретение готового прибора.

Сцепка к мотоблоку своими руками

Для изготовления П-образной сцепки, подойдет металлический швеллер необходимого размера и толщины. Данное крепление располагается под рулевой колонкой мотоблока.

Следуя чертежам, сверлим отверстия в определенных местах, через них. Будут крепиться кронштейн и штырь. Все детали, должны быть из высокопрочной, качественной стали, и не забываем про диаметр отверстий.

Для того, чтобы к мотоблоку присоединить навеску, необходим кронштейн, располагающийся в направлении верха либо низа, при этом, его конец, не должен соприкасаться с обрабатываемой поверхностью.

Часто работа с мотоблоком, подразумевает применение оборудования имеющего не типичный вид сцепки. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. В этом случае, для их присоединения используются дополнительные переходники.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Устройство телеги для мотоблока

Самый простой вариант прицепа, телеги для мотоблока представляет монолитный блок, который размещается на решетке каркаса. Для изготовления нужны траверсы, лонжероны из труб. К трубам, расположенным вдоль конструкции, прикрепляются 4 стойки.

И уже к ним (к их верхнему блоку) производится приваривание обвязок изготовленных из уголка. В том случае, если нужно прицеп дополнить бортами откидного типа, рамки нужно изготавливать отдельно от несущего каркаса. Платформенную решетку лучше всего покрыть листом из дюралюминия, прикрепив его болтами.

Для конструкции бортиков используют тонкие листы металла, фиксируя их с помощью сварки.

В зависимости от того, какие будут размеры телеги для мотоблока, можно изготовить несколько вариантов балки, к которой крепится ось с колесами. Для большого прицепа подходит только сборная, которая состоит из двух швеллеров вставленных друг в друга и скрепленных сваркой.

Для малой телеги, небольшого размера, можно обойтись и квадратным профилем. Такое устройство позволит выполнять простейшие функции по перевозке грузов и пассажиров. Оснащенная рессорами телега для мотоблока фото иллюстрируют их распространенность и популярность.

Благодаря тому, что их очень просто изготовить и ремонтировать, а откидные борта облегчают погрузку и разгрузку, эти телеги широко используются во всех хозяйства, где в наличии есть практически любой мотоблок, будь то Луч, Тарпан, Крот, Зубр, Нива, Салют, Лифан 6,5, Хускварна, Карвер или какой-нибудь другой.

Более подробно о телеге для мотоблока смотрите на приведенном видео:

Сборка прицепа для мотоблока

Перед тем как к мотоблоку прицепить автомобильный прицеп своими руками, надо разобраться с тем, как его сделать.

Сварочный аппарат — часто используется при создании самодельного прицепа

Необходимые инструменты

Прежде чем приступить к созданию мотоблочного прицепа, необходимо ознакомиться с перечнем инструментов, которые будут использоваться во время проведения работ.

Необходимо заранее подготовить следующее:

• сварочный аппарат для соединения металлических компонентов конструкции;
• болгарка и нарезные диски, которые будут использоваться для распиливания железных деталей;
• инструменты для определения размеров прицепа для мотоблока — рулетка, линейка и угольник;
• дрель для просверливания крепежных отверстий.

Также для создания прицепного устройства может понадобиться молоток, тиски и зажимы для сварки.

Вариант самодельного устройства

Какие материалы могут понадобиться

Перед тем как сделать прицепное устройство к мотоблоку, необходимо обязательно ознакомиться с перечнем материалов, которые можно для этого использовать. Например, раму делают из металлических труб, швеллеров, стальных балок и уголков.

Колесную ось изготавливают из металлических прутьев диаметром от 3-4 сантиметров. Его длина не должна быть больше 100 сантиметров. Прут нужно присоединить к опорам рамы.

Кузов изготавливается из обычных деревянных досок. Однако некоторые предпочитают пользоваться железными листами. Они позволяют сделать конструкцию более прочной.

Выбирая материалы для создания мотоблочного прицепа, не стоит забывать о колесах. Их можно снять с автомобилей или мопедов. Довольно часто используют задние колеса с мотоциклетных колясок.

Металлические трубы — нужны для создания надежного корпуса конструкции

Чертеж

Перед тем как начать собирать прицеп для мотоблока, необходимо создать его чертеж. Он нужен, чтобы определиться с габаритами устройства и его конструкционными особенностями.

Для начала необходимо разработать общий чертеж. На нем отмечаются:

• колеса;
• рама;
• кузов;
• кардан;
• водило.

Затем необходимо разработать подробный чертеж рамы. На нем указываются ее габариты и расположение основных деталей. Также может пригодиться дополнительный чертеж водила.

Чертеж простой тележки для мотоблока

Ходовая часть

Собирая прицеп, особое внимание надо уделить его ходовой части. Для начала необходимо подготовить колесную ось

При этом колеса можно использовать любые. Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми.

Ось должна привариваться к шарниру и лонжеронам. При этом приваривать изделия надо в нескольких точках, чтобы крепление было более надежным. Для того, чтобы сделать крепление еще крепче, можно воспользоваться металлическими уголками.

Нельзя делать ось слишком длинной, так как из-за этого она может начать выступать за пределы кузова.

Примерный чертеж сцепки универсальной для мотоблока

Кузов и обшивка каркаса

Создание кузова начинается с установки бортов. Передние и боковые необходимо соединить намертво, чтобы они не болтались. Задний борт устанавливают на петли и делают съемным.

Сборка съемного борта осуществляется в такой последовательности:

1. Установка бортовой рамы.
2. Подгонка металлического листа под габариты установленной рамы.
3. Вырезание и установка бортового полотна.

После крепежа бортов необходимо установить днище. Его соединяют с основным каркасом при помощи сварки. Привариваться дно должно каждые 4-5 сантиметров. При желании можно дополнительно использовать заводские металлические болты.

Металлические листы – качественный материал, который часто используется для обшивки кузова

Другие детали конструкции

После того как будет завершено создание кузова и монтаж ходовой части, приступают к установке тормозов. На мотоблочный прицеп можно поставить тормозную систему автомобиля.

Чтобы сделать тормоза более надежными, устанавливается еще один фиксатор для рычага.

Сцепка

На рынке присутствует огромное множество разнообразных устройств, служащих для сцепки мотоблока и любого устройства

Важно лишь правильно подобрать его, чтобы то подходило под конкретный адаптер. Однако если это невозможно, то изготовить прицепное устройство своими руками вполне реально

Хотя этот процесс потребует много времени и сил, но результат стоит того.

Здесь очень важно помнить несколько основных правил. Самое первое — это мощность двигателя самого мотоблока

Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места. Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см.

Если в хозяйстве используется очень мощный мотоблок, размеры прицепного устройства можно увеличить до трех метров. Однако в таком случае, скорее всего, придется устанавливать дополнительную колесную пару и усиливать корпус. Кроме того, нужно будет использовать более прочные и дорогостоящие материалы при производстве прицепного устройства для мотоблока своими руками.

Прицеп и прицепное устройство для мотоблока своими руками

Средний вес груза, перевозимого в прицепе для мотоблока, составляет около 0,5 тонн. Именно поэтому прицеп к мотоблоку очень полезен для любого фермера, который занимается сельским хозяйством.

Также прицеп для мотоблока превосходно подходит фермерам, которые стремятся сделать собственную работу легче. Это достижимо благодаря возможности работать сидя, используя прицеп. Результатом этого становится повышение производительности обработки каждого участка. Дополнительное применение прицепа — надежная установка навесного оборудования.

Для многих людей мотоблоки с прицепом недоступное приспособление, из-за довольно больших цен. Именно поэтому мы рассмотрим, как самостоятельно сделать это нехитрое устройство. Сделанный своими руками прицеп для мотоблока отличается высокой мобильностью и качеством — именно те качества, которые ценит каждый фермер.

Разновидности прицепов

Мотоблок является техникой с ограниченной тяговой силой. К нему нельзя бездумно прицепить любой прицеп и загрузить его настолько, насколько позволяет высота бортов кузова. В первую очередь, выбор прицепа для мотоблока осуществляется по габариту и грузоподъемности:

• Легкие мотоблоки комплектуются мотором мощностью до 5 л. с. Для таких агрегатов оптимальные размеры прицепа составляют: ширина – 1 м, длина – 1,15 м. Максимальная грузоподъемность – до 300 кг. Цена таких прицепов заводского изготовления колеблется в пределах 200 у. е.
• Средний класс мотоблоков наиболее востребован частниками. Такая техника уже работает от мотора мощностью более 5 л. с. Сюда подойдут прицепы шириной 1 м и длиной до 1,5 м. В магазине их стоимость колеблется от 250 у. е.
• Профессиональные мотоблоки тяжелого класса комплектуются моторами мощностью от 8 лошадиных сил. Техника способна осилить прицеп шириной 1,2 м, а длиной от 2 до 3 м. Для таких габаритов необходима прочная опора, что объясняется наличием двух осей. Цена прицепов заводского изготовления начинается от 500 у. е. Во время перевозки грузов нельзя из мотоблока «выжимать» все, что он может. От сильного перегруза происходит перегрев двигателя, сопровождающийся быстрым износом рабочих деталей.

Выбор прицепов по разновидности конструкции больше влияет на комфорт пользования:

• Самые дешевые при покупке и простые в изготовлении являются модели с цельным кузовом. Борта капитально закреплены с дном и не могут открываться во время разгрузки.
• Оптимальный вариант по соотношению цена/простота изготовления – это прицеп с откидными бортами. Причем на кузове он может открываться только один задний или вместе с боковыми. Такие модели очень удобны при перевозке габаритных грузов, главное, чтобы их вес не превышал допустимую норму.
• Самосвалы более дорогие и сложнее в изготовлении, но они удобны при разгрузке сыпучих грузов.

Зная, какие бывают прицепы, можно подумать о более подходящем для себя варианте.

Модели и цены

У каждого прицепа есть своё предназначение, размеры и максимальная грузоподъёмность. Именно от этих параметров зависит конечная стоимость изделия.

• Небольшие телеги, ширина которых 1 метр, а длина не превышает 1,2 метра, подходят для лёгких мотоблоков. Способны перевозить грузы до 300 кг, цена на рынке начинается от 200 $.
• Мотоблоки, которые имеют больше чем 5 л/с, оборудуются кузовами средней категории. Они имеют ту же ширину (1 метр), но длиннее и достигают 1,5 метров. Цена изделий этой категории начинается от 250 $.
• Тяжёлые мотоблоки, оснащаются прицепами, которые существенно отличаются от предыдущих по габаритам. Ширина 1200 мм, а длина достигает 3 метра. Для моделей с такими размерами требуется дополнительная опорная единица, на основании этого такие агрегаты оснащаются двумя осями. Приобретая подобную модель, придётся потратить не меньше 500 $.

Монтаж сцепки

Для установки фаркопа своими руками проделайте следующее. Скоба устройства совмещается с соответствующим ему креплением. Располагается он обычно под рулем мотоблока. После этого крепление фиксируется при помощи штыря. Наиболее надежным вариантом считается использование распорного болта с габаритами 12 на 60 мм.

После этого необходимо смонтировать съемную ось прицепного устройства на плуг, прицеп или другое. Чтобы закрепить фаркоп своими руками, в полученное отверстие необходимо вставить ось с резьбой и диаметром 16 мм. На этот элемент накручивается винт. Также необходимо просверлить отверстия по бокам, в которые также вставляются болты размерами 16 на 40 мм.

Советы по эксплуатации

Конечно же, настройки навесных орудий будут зависеть от технических характеристик мотоблока и вида обрабатываемой почвы. Поэтому регулировка происходит в индивидуальном порядке. При базовых настройках необходимо внимательно наблюдать за результатом работы на первых пяти метрах.

С помощью вращения рукоятки можно опустить глубже или поднять оснащение, что отразиться на формате обработки земли.

А вот ослабляя гайки и болты М12, можно настраивать поперечный угол захвата. Произведя корректировку угла, следует затянуть их обратно. Такая простая схема позволит вам максимально качественно производить сельскохозяйственные работы.

Чтобы сцепка на мотоблок и сам агрегат прослужили вам как можно дольше, необходимо тщательно ухаживать за ними.

Поэтому обязательна ежедневная чистка в конце рабочего дня, после чего все резьбовые соединения должны быть хорошо смазаны. Лучше всего для этого применять Литол 24.

Сделать необходимое своими руками возможно. Достаточно желания и наличия необходимых знаний.

Нужны ли права на мотоблок с прицепом

Существует множество подсобных работ, в которых применяются мотоблоки. И на сегодняшний день нигде в официальных документах не прописано, что управление мотоблоками требует наличие прав. По законодательству мотоблоки не относятся к транспортным средствам, которые наравне с другими категориями участвуют в дорожном движении. Поэтому можно смело выезжать на поля и проселочные дороги, которые не контролируются ГАИ.

При передвижении по дорогам общего пользования необходимо учитывать, что данный транспорт не имеет права двигаться по ним. Это четко должно прописываться в техпаспорте на мотоблок. Однако, существуют моменты, когда приходится пересекать такие автодорожные участки. Если попасть на контрольную машину автоинспекции, то можно получить довольно неприятные последствия. Инспектор может проверять любую технику, находящуюся на дороге общественного пользования, и в праве выписать штраф за такую езду, ведь мотоблок относится к технике, пусть даже для обработки земли.

Также водитель мотоблока должен знать правила дорожного движения, даже при отсутствии прав на вождение. Поэтому автоинспектор в праве потребовать хотя бы одну открытую категорию на пользование транспортным средством, чтобы удостовериться в знании основ дорожного движения, но это касается только дорог общего пользования.

Получается, что прав на мотоблок и не надо, в то же время нужен документ, который подтвердит знание правил поведения и движения на дороге.

Совет. Чтобы не возникало никаких проблем с автоинспектором, владелец мотоблока обязательно должен знать правила дорожного движения, иметь как минимум открытую категорию А и не забывать удостоверение при необходимости выезда на дорогу.

Водителям самодельных мотоблоков с прицепов вовсе не рекомендуется выезжать на дороги, чтобы не попасться на глаза ГАИ. В противном случае, это грозит большим штрафом.

Сконструировать прицеп для мотоблока своими руками по чертежам и размерам не представляет большой сложности. Главное, иметь желание и уметь обращаться с инструментом. На нашем сайте можно выбрать схему и просмотреть фото, сделанные владельцами прицепов. Имея в хозяйстве такого помощника, работу можно выполнить в несколько раз быстрее и получить от этого огромное удовольствие.

Советы по работе

Рекомендуется сделать чертеж прицепного устройства к мотоблоку прежде, чем начать работы по его изготовлению

Также важно провести регулировку навесных приспособлений. Это делается в индивидуальном порядке, так как характеристики зависят от типа грунта и мощности машины

Преимущество самодельной сцепки для мотоблока состоит в том, что она позволяет проводить регулировку под каждый блок в индивидуальном порядке. После того как регулировка закончена, нужно проверить ее. Для этого будет достаточно проехать несколько метров. Если есть такая необходимость, то винт затягивается до того момента, пока прицеп не достигнет нужного положения. Только после этого можно надежно и крепко затягивать все остальные винты. Прицепное устройство для мотоблока своими руками сделать не так уж и сложно по чертежам.

Сборка

Процесс сборки конструкции несложен, и выполнить его можно вполне самостоятельно, имея под рукой инструмент и материалы, необходимые для работы, а также небольшие знания в слесарном мастерстве. Работы осуществляются в следующем порядке:

1. Создание рабочей документации (проекта) со схемами монтажа прицепного оборудования для мотоблока.
2. Подбор материала для изготовления рамы и других приспособлений будущей конструкции.
3. Выбор рабочего места, на котором будет производиться сборка прицепа.
4. Выполнение предварительной разметки монтажных элементов и узлов прицепного механизма.
5. Выкладывание готовых деталей и совмещение углов.
6. Соединение элементов навесного устройства.

В этом видео вы узнаете, как сделать прицеп самостоятельно:

https://youtube.com/watch?v=6GUBkvXn9eE

Как сделать своими руками?

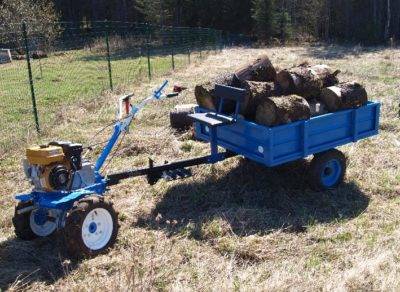

Перед тем, как сделать телегу к мотоблоку своими руками, в первую очередь необходимо иметь о ней представление – приблизительно понимать, каким должен быть ее внешний вид и размеры будущего изделия.

После этого необходимо приступить к подсчету металлопроката – количеству швеллеров, уголков и труб и профилей, из которых будет изготовлен будущий прицеп. После внимательного рассмотрения вопроса, вы не только оптимизируете расходы, но и сможете получить более ясную картину будущего изделия.

Модельный ряд тракторов МТЗ отличается высоким качеством и надежностью каждой модели. Здесь все об их технических особенностях, характеристиках и ценах.

Автомобильный бренд Татра является настоящим патриархом в семействе самобеглых колясок. Самосвал Татра Т815 – это настоящая рабочая лошадка для российского бездорожья.

А в момент покупки материалов, вам будет проще с ним разобраться – вы сможете порезать их по нужному размеру прямо на месте. Также вам обязательно нужно обзавестись сварочным аппаратом, если у вас нет своего личного – все соединения каркаса нужно хорошо проварить.

Ее ни в коем случае нельзя соединять с помощью саморезов, поскольку они не обеспечивают достаточного уровня надежности. Для того, что бы изготовить прочную раму, идеально подойдут уголки сечением 50*25 миллиметров и 40*40 миллиметров. Также необходимы трубы, как круглые, так и прямоугольные.

https://youtube.com/watch?v=7ImHJB4Rp9A
