Как сделать параллельный упор для циркулярки

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Реализация своих идей потребует не сложный набор инструмента и небольшое количество не дефицитных комплектующих:

деревянные заготовки (обычно применяют бруски толщиной 10мм или древесные материалы: фанеру, древесные плиты, ламинат);
бруски из твёрдой древесины толщиной более 10 миллиметров (возможно применение толстой фанеры, различного рода древесных плит, например ламинат);
метизы (шурупы, саморезы, болты, гайки);
электрический лобзик или сама циркулярная пила;
электрическая или ручная дрель с патроном до 10мм;
электрический шуруповёрт или отвёртка с набором бит (в основном плоских и крестообразных);
струбцины.

Изготовление направляющей шины

Назначение параллельного упора для циркулярной пилы

Параллельный упор предназначен для создания ровных пропилов (например, на фанере) параллельно режущего диска пилы. Обычно в стандартной комплектации циркулярки уже идёт этот прибор, но бывают ситуации, когда заводской вариант не до конца удобен конкретному пользованию, и не может удовлетворить его запросы. Поэтому на практике приходится изготовлять этот прибор своими руками, используя несложные инструкции.

Возникает закономерный вопрос: почему производители снабжают циркулярную пилу неудобным параллельным упором? Это делается в целях безопасности — используя прибор со стандартным упором, можно проводить распилы, ширина которых составляет не больше 25 мм. Это задумано для того, чтобы упор не препятствовал движению защитного кожуха циркулярной пилы.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Параллельный упор – важное приспособление при работе с циркулярной пилой. Это устройство служит для выполнения резов параллельно плоскости режущего диска пилы и кромке обрабатываемого материала

Обычно в комплекте с циркулярной пилой производителем поставляется один из вариантов этого приспособления. Однако вариант производителя не всегда удобен в применении и в большинстве случаев не удовлетворяет запросам потребителя. Поэтому на практике приходится делать своими руками один из вариантов этого приспособления по несложным чертежам.

Существует несколько вариантов конструктивного решения этой простой, на первый взгляд, задачи. Все варианты имеют свои достоинства и недостатки. Выбирать подходящую конструкцию следует исходя из тех потребностей, которые возникают при обработке различных материалов на циркулярной пиле. Следовательно, к выбору нужного решения надо отнестись серьезно, ответственно и творчески.

В этой статье рассматриваются два простейших конструкторских решения создания углового параллельного упора для циркулярной пилы собственными руками по имеющимся чертежам.

Список необходимых инструментов и материалов для упора

Есть два простых варианта изготовления параллельного упора своими руками (без использования подшипников и прочих элементов, усложняющих сборку). Для выбора нужной конструкции следует определиться с потребностями, возникающими при обработке конкретных строительных материалов.

Для каждой конструкции нужно подобрать прочную рейку, которая в итоге будет двигаться по рабочей зоне стола. Чтобы создать прочную и надежную конструкцию, желательно использовать для сборки прессованный профиль (магниевый или алюминиевый сплав).

Материал для сборки

Примерные размеры алюминиевого уголка, используемого для создания рейки:

Широкая часть — 70 на 60 мм.
Узкая часть — 41 на 10 мм.

Для изготовления параллельного упора для циркулярной пилы своими руками, потребуются следующие инструменты:

Болгарка с дисками по металлу, которой и будет производиться срезание лишних частей уголка.
Напильник для зачистки срезов (желательно обработать металл сразу после спила, чтобы не порезаться во время сборки конструкции).
Для разметки будущей заготовки нужно использовать любой карандаш, маркер и кернер.
Обязательный элемент для точной разметки заготовки — рулетка или метр.
Для создания отверстий в параллельном упоре нужно использовать дрель. Диаметр сверла мастер выбирает самостоятельно в зависимости от болтов, что он применит в дальнейшем.
Непосредственно сами болты, которыми будут крепиться детали.
Несколько штифтов (8 на 18 мм).
Метчик (М5) для нарезания резьбы (для второго варианта конструкции).

Это весь список необходимых материалов и инструментов, которые потребуется использовать для создания параллельного упора в домашних условиях.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

в основании делаются продольные пазы под шпонки;
шпонки из твердого дерева крепятся на упорной планке;
между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
в основании вырезается отверстие под пильный диск циркулярки;
по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Изготовление параллельного упора и других полезных приспособлений для циркулярки

Ручная дисковая электропила, которую по-простому называют циркуляркой, – удобный инструмент по резке и раскрою пиломатериалов.

В комплекте с ней обычно поставляются приспособления, помогающие мастеру в работе.

Но такие же приспособления можно сделать или улучшить собственноручно. Да и опыт работы рано или поздно приведет к появлению полностью самодельных приспособ (так их называют), которые при всей незамысловатости способны изрядно облегчить распиловку и сэкономить время.

Параллельный упор
Упор для поперечных и угловых резов
Седловой упор
Направляющая шина
Кромочный упор
Полезные хитрости и советы
- Шаблон-заготовка
- Установочные бруски
- Защита от вырывания материала

Второе конструктивное решение

Предлагаемое ниже конструктивное решение параллельного упора для циркулярной пилы, созданное своими руками, подходит к любому рабочему столу: с пазами на нем или без них. Предлагаемые на чертежах размеры относятся к определенному типу циркулярных пил, могут быть пропорционально изменены в зависимости от параметров стола и марки циркулярки.

Заготавливается рейка длиной 700 мм из указанного в начале статьи уголка. На обоих концах уголка, в торцах, сверлятся по два отверстия под резьбу М5. В каждом отверстии специальным инструментом (метчиком) нарезается резьба.

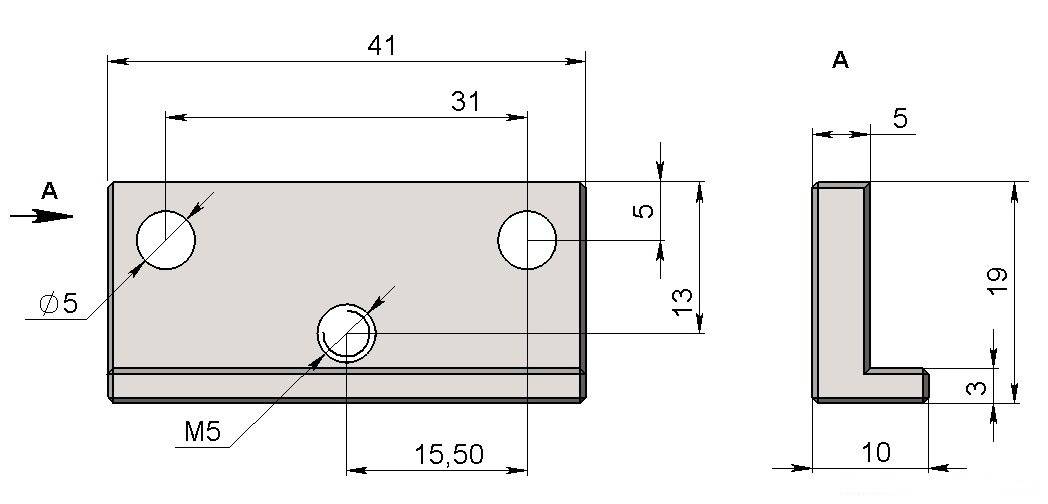

В соответствии с чертежом, приведенному ниже, из металла изготавливаются две направляющие.
Для этого берется стальной равнополочный уголок размером 20х20 мм. Обтачиваются и обрезаются в соответствии с размерами чертежа. На большей планке каждой направляющей размечаются и сверлятся по два отверстия диаметром 5 мм: в верхней части направляющих и еще по одному в середине нижней под резьбу М5. В резьбовых отверстиях метчиком нарезается резьба.

Направляющие готовы, и они крепятся на оба торца болтами М5х25 с цилиндрической головкой под шестигранник или стандартными болтами М5х25 с шестигранной головкой. В отверстия направляющих с резьбой вворачивается винты М5х25 с любой головкой.

При работе с ручной дисковой пилой остро встает вопрос прямолинейности распила. Есть две концепции обеспечения ровной линии:

Закрепление на распиловочном станке (верстаке) собственно циркулярки.

В такой конструкции ручной инструмент стационарно прикреплен к столу, а заготовка движется по направляющей. Качество распила на высоте, но есть серьезные ограничения по размерам обрабатываемого материала.

Заготовка крепится стационарно, а для ручной дисковой пилы устанавливается направляющая линейка.

В такой конструкции размер отрезаемой заготовки может быть любым, главное – обеспечить прочное крепление приспособления для циркулярной пилы. Производители ручного инструмента позаботились о пользователях, и предлагают к продаже различные готовые приспособления.

Промышленно изготовленные направляющие удобны и безопасны. Как правило, они оснащены точной разметочной линейкой, некоторые позволяют устанавливать угол наклона режущего . Материал подобран таким образом, чтобы исключить подклинивание и люфт во время движения инструмента.

Пара, состоящая из паза и бегунка, имеет защиту от попадания продуктов распила, и не нуждается в смазке.

Однако все эти наборы имеют высокую стоимость, и многие домашние мастера изготавливают рейку для .

Рассмотрим варианты, самостоятельно придуманные и созданные доморощенными «кулибиными».

ВАЖНО! Ручная дисковая пила является источником повышенного травматизма, поэтому при изготовлении самодельных приспособлений на ее основе, следует придерживаться техники безопасности.

Как правильно пользоваться циркулярной пилой

Основные правила:

В момент нарезания материала следует поддерживать материал, чтобы лезвие не контактировало с чем-либо.
Защитный кожух на пиле должен сохраняться в бесперебойном рабочем состоянии. Нужно помнить, что при опускании упор мягко соскальзывает, при поднятии выпрыгивает назад.
В момент нарезания необходимо смотреть на передний край правой стороны лезвия и совместить его с разметкой.
Устройство нужно держать крепко, чтобы она не соскальзывала из руки.

Изготовление шины из ламината

Этот способ изготовления каретки для циркулярки своими руками самый простой для исполнения, в нем используются легкодоступные исходные материалы.

Требуются:

лист ламината;
несколько саморезов;
листок бумаги А4.

Из ламината делаются три заготовки. Одна из них будет служить основой для направляющей. Две других вырезаются в форме двух полос, длиной приблизительно полметра каждая. У обеих фрезой выравниваются кромки с одной стороны. С помощью саморезов полосы крепятся между собой параллельно ровными краями. Ширину паза между ними выверяют, используя бумажный листок формата А4, вставив его в приспособление и прокрутив.

На подошву циркулярной пилы шина закрепляется с помощью крепежей бокового упора. Если гарантийный срок пилы уже истек, для большей надежности крепления можно использовать корпус циркулярки, проделав в нем дополнительно еще одно отверстие.

Перед началом работы самодельная направляющая должна быть выдвинута впереди ручки дисковой пилы. При этом нужно, чтобы направляющая оказалась закрытой носом подошвы на несколько сантиметров. Для идеальной совместимости краев направляющих полос с метками на материале нужно диском для резки ламината аккуратно отпилить неровности полос.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
элементы крепления (болты, винты, шайбы);
лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

профиль с меньшим сечением помещают в рельсе;
по высоте он не должен превышать высоту основного профиля;
подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
циркулярную пилу располагают на поверхности направляющей шины;
для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

в основании делаются продольные пазы под шпонки;
шпонки из твердого дерева крепятся на упорной планке;
между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
в основании вырезается отверстие под пильный диск циркулярки;
по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

Читать также: Реле рэс 22 рф4500129 характеристики

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Второе конструктивное решение

Предлагаемое ниже конструктивное решение параллельного упора для циркулярной пилы, созданное своими руками, подходит к любому рабочему столу: с пазами на нем или без них. Предлагаемые на чертежах размеры относятся к определенному типу циркулярных пил, могут быть пропорционально изменены в зависимости от параметров стола и марки циркулярки.

Заготавливается рейка длиной 700 мм из указанного в начале статьи уголка. На обоих концах уголка, в торцах, сверлятся по два отверстия под резьбу М5. В каждом отверстии специальным инструментом (метчиком) нарезается резьба.

В соответствии с чертежом, приведенному ниже, из металла изготавливаются две направляющие. Для этого берется стальной равнополочный уголок размером 20х20 мм. Обтачиваются и обрезаются в соответствии с размерами чертежа. На большей планке каждой направляющей размечаются и сверлятся по два отверстия диаметром 5 мм: в верхней части направляющих и еще по одному в середине нижней под резьбу М5. В резьбовых отверстиях метчиком нарезается резьба.

Направляющие готовы, и они крепятся на оба торца болтами М5х25 с цилиндрической головкой под шестигранник или стандартными болтами М5х25 с шестигранной головкой. В отверстия направляющих с резьбой вворачивается винты М5х25 с любой головкой.

отпускаются винты в резьбовых отверстиях торцевых направляющих;
передвигается рейка из уголка на требуемый для работы размер реза;
затяжкой винтов в резьбовых отверстиях торцевых направляющих фиксируется выбранное положение.

Движение рейки упора происходит вдоль торцевых плоскостей стола, перпендикулярных плоскости рабочего диска пилы. Направляющие на торцах уголка параллельного упора позволяют перемещать его без перекосов относительно пилящего диска.

О том, как сделать параллельный упор для самодельного циркулярного стола, смотрите в следующем видео.

Как сделать параллельный упор для циркулярной пилы своими руками?

Особенности
Исполнение первое
Второе конструктивное решение

Параллельный упор – важное приспособление при работе с циркулярной пилой. Это устройство служит для выполнения резов параллельно плоскости режущего диска пилы и кромке обрабатываемого материала

Обычно в комплекте с циркулярной пилой производителем поставляется один из вариантов этого приспособления. Однако вариант производителя не всегда удобен в применении и в большинстве случаев не удовлетворяет запросам потребителя. Поэтому на практике приходится делать своими руками один из вариантов этого приспособления по несложным чертежам.

Существует несколько вариантов конструктивного решения этой простой, на первый взгляд, задачи. Все варианты имеют свои достоинства и недостатки. Выбирать подходящую конструкцию следует исходя из тех потребностей, которые возникают при обработке различных материалов на циркулярной пиле. Следовательно, к выбору нужного решения надо отнестись серьезно, ответственно и творчески.

В этой статье рассматриваются два простейших конструкторских решения создания углового параллельного упора для циркулярной пилы собственными руками по имеющимся чертежам.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом. Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

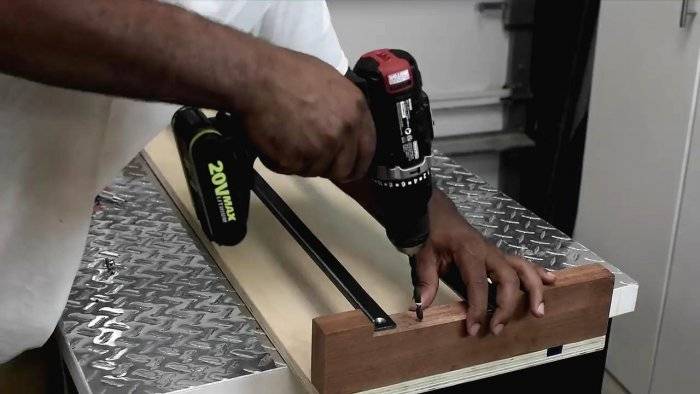

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами

Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

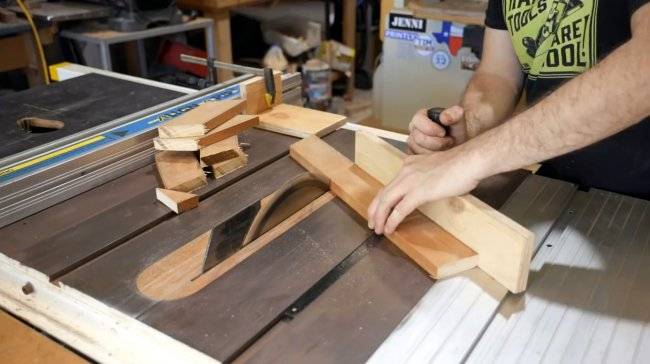

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.

Шаблон для точной и быстрой настройки углового упора циркулярной пилы

Эта самоделка очень проста в изготовлении, и займет у Вас буквально несколько минут.

Материалы. — Ламинированная фанера— Наждачная бумага

Процесс изготовления. Итак, для данного мини-проекта нужен обрезок листовой фанеры толщиной 20 мм. Автор использует ламинированную фанеру, однако это не принципиально.

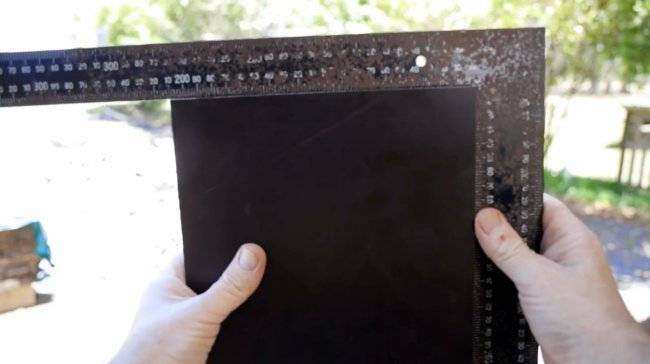

Автор разрезает лист на циркулярной пиле, используя поперечные салазки, поскольку они обеспечат идеальный прямой угол. Основная идея конструируемого приспособления заключается в том, чтобы с его помощью быстро, аккуратно и надёжно выставлять нужный угол углового упора.

Затем подобный паз пропиливается в центре доски, это для настройки под углом в 90 градусов. Далее мастер разворачивает доску перпендикулярно пропилам и делает ещё один паз в противоположном направлении.

Было бы неплохо, по мнению автора, прежде потренироваться на пробном листе фанеры, чтобы убедиться в точности пропилов и по возможности исключить неровности и люфты пазов. Тогда приспособление не будет иметь неряшливый вид.

Чтобы правильно применить получившуюся направляющую, нужно положить её поверх планки углового упора, протянуть вплоть до самого борта упора и зажать винт.

Так можно быть уверенным, что угловой упор выставлен чётко под прямым углом.

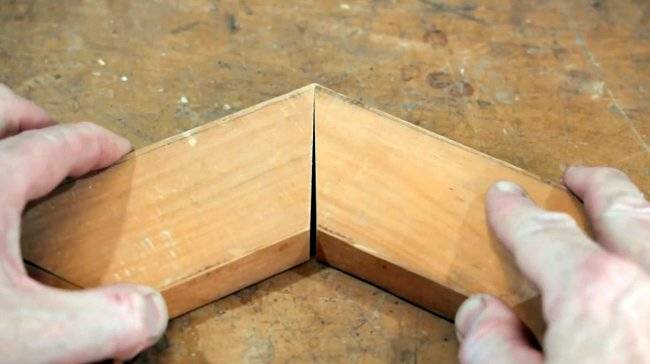

Если одно из соединений открывается, значит угловой упор следует развернуть в этом направлении, чтобы сделать угол более острым. А это значит, что вот этот край направляющей следует немного подобрать.

Это можно исправить с помощью ручного рубанка. Но автор предпочитает убрать дефект с помощью циркулярной пилы.

Если вы вырезали деталь строго под прямым углом и затем так же точно вымерили угол в 60 градусов, то Вам не стоит беспокоиться о точности угла 30 градусов. Он будет идеальным. В последнюю очередь проверяется угол в 45 градусов.
