Как сделать настольную циркулярную пилу

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

Полезный совет! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Пилы «Интерскол»

Если же вы не решились изготавливать оборудование своими руками, то можно пойти и купить его. К примеру, дисковая пила «Интерскол» китайского производства станет весьма неплохим решением. Это относительно недорогое оборудование, правда, ассортимент ограничен ручным и настольным инструментом. К примеру, циркулярная пила «Интерскол» ДП-2000 для профессионального использования обойдется в 6000 рублей. При этом мощность агрегата достигает 2 кВт, что довольно много. Есть также более простые и менее мощные агрегаты. Циркулярная пила “Интерскол” на 1,2 кВт, будет стоить гораздо меньше. В этом случае следует рассчитывать примерно на 4000 рублей. Кстати, на продукцию дается гарантия в течение двух лет, да и отклики потребителей зачастую положительные. Ну вот и все, что можно рассказать о том, как делается циркулярная пила. Отзывы о купленной продукции во многом зависят от производителя. Европейские товары более дорогие и качественные, а китайские – относительно дешевые. Чем-то средним является продукция отечественного производителя.

Электрическая схема

В капитальном варианте конструкции циркулярного станка используется автономный привод, включающий в свой состав электродвигатель асинхронного типа, обмотки которого включаются в электросеть по схеме треугольника.

Схема подключения асинхронного двигателя циркулярного станка

Эти цепи содержат ряд дополнительных элементов, облегчающих запуск двигатели в работу (так называемые «пусковые» конденсаторы и другие электронные компоненты).

Для управления работой и обеспечения автоматического запуска электродвигателя в схеме предусматривается магнитный пускатель, построенный на базе электронного коммутатора (симистора) и трансформатора тока.

Для построения схемы управления станком на деревянном каркасе (вариант, предусматривающий использование ручной циркулярной пилы) достаточно будет продублировать кнопки включения и выключения механизма, выведя их наружу и закрепив на одной из ножек столешницы

Более подробно о подключении электродвигателя станка вы узнаете из видео.

https://youtube.com/watch?v=xMf9tPaspyo

Установка и крепление пилы

Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.

Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.

К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.

Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.

Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.

В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так — просверлил отверстия по краям паза и вырезал паз болгаркой, а далее — любимым напильником

Полоски были приварены к уголку сваркой.

Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.

В итоге я получил отличный стол для циркулярной пилы.

Как сделать упор и отверстия?

Первым делом следует соорудить упор и подготовить нужные отверстия. Данная конструкция собирается из небольших кусочков металлического уголка. Они будут расположены по две стороны от рабочего элемента, которым в этом случае будет выступать диск с зубчиками, используемый вместо абразивного круга. С каждой стороны нужно сделать углубления примерно по 2-5 мм. Горизонтальные кромки следует сгладить в нижней части, чтобы они не соприкасались с разрезаемой деталью. Уголки понадобится скрепить поперечными связками спереди и сзади. В качестве крепежных элементов рекомендуется применять болты с гайками. Углубление можно будет сделать при помощи установки нескольких шайб.

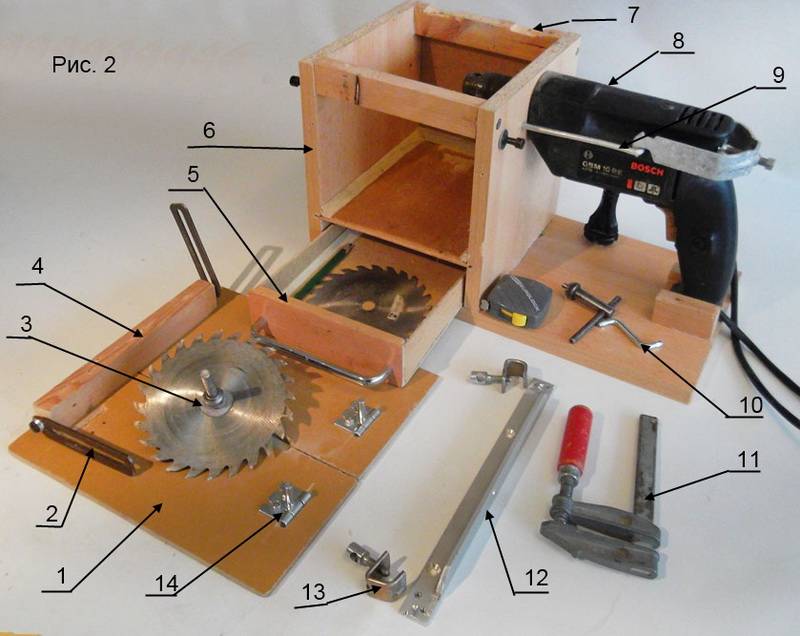

Рисунок 2. Устройство ручной переносной циркулярной пилы.

На корпус приспособления следует надеть хомут, который изготавливается из металлической полоски. Стяжку хомута нужно размещать в нижней части изделия. Обязательно потребуется надежно зафиксировать жестяную или стальную полоску, которая складывается вдвое. Затем надо подготовить отверстие под задний крепеж для упора, за счет которого будет происходить скольжение. Упор следует закреплять в задней части приспособления. Чтобы это сделать, нужно подобрать полоску из металла толщиной 1,2-1,6 мм. Путем перемещения шайб можно получить идентичные щели между диском с зубчиками и боковыми упорами.

В корпусе редуктора изделия надо будет высверлить несколько углублений с резьбой под элементы для крепежа маленьких размеров. Сначала понадобится разобрать редуктор, чтобы определить места, где можно разместить отверстия. Углубления нужны для того, чтобы можно было закрепить осевую рукоятку. Если планируется использовать обыкновенную боковую рукоять болгарки, то выполнить правильный пропил не сможет даже квалифицированный мастер с соответствующим опытом работы.

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Как сделать деревообрабатывающий станок из циркулярной пилы

Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.

Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола.

Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы

На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки.

Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.

Пример крепления детали

Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом.

Регулируя высоту заготовки, можно выпиливать даже проходные пазы.

В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.

Также можно предусмотреть отклонение плоскости циркулярного диска от вертикали. Такое дополнение расширяет возможности станка и позволяет выполнять распилы сложной конфигурации.

Еще один вариант повышения универсальности стационарной циркулярной пилы – маятниковый подвес диска.

Иллюстрация маятникового подвеса диска

Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты.

Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки. В комплексе с регулировкой оборотов вращения, такой вариант дает возможность устанавливать на один вал диски разного диаметра.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильных нагрузок на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы, помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Схема сборки стола для циркулярки

Схема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

Когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. К примеру, при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с подобными задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниваний при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала желательно доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием самоустанавливающегося подшипника. В противном случае, обычный механизм может быстро привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые можно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестеренками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основной особенностью является повышенный срок службы и КПД. Обороты этих двигателей не высоки, что делает работу на циркулярной пиле, собранной самостоятельно, более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку, внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Схема устройства циркулярной пилы

Подключение мотора – главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

Один из проводов катушки соединяем с одним из проводов якоря.
Другой подключаем к сети.
Второй провод якоря подсоединяем к диммеру.
Другой выход диммера подключаем к сети.
Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

Вал двигателя.
Вал пилы.
Ремень привода.
Шкиф мотора от стиралки.
Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
Далее соедините четырьмя уголками одинаковой длины.
В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Originally posted 2018-04-18 12:27:28.
