Как сделать лодочный мотор из триммера Stihl

Как правильно пользоваться лодочным мотором из мотокосы?

Используя триммер, как лодочный мотор, оператору нужно постоянно следить за состоянием двигателя, и давать ему время для остывания.

Помимо этого продлить сроки эксплуатации лодочного мотора из триммера поможет:

проверка всех имеющихся в устройстве креплений – перед каждым запуском мотора нужно внимательно осматривать фиксаторы, которые удерживают элементы двигателя от триммера;
заправка двигателя от триммера только тем бензином и маслом, которое использовалось для эксплуатации мотокосы;
своевременная очистка и замена воздушного и топливного фильтра двигателя;
регулярная проверка и своевременная замена топливного насоса;
осмотр и, при необходимости, замена свечи зажигания.

Продлить сроки эксплуатации лодочного ДВС из триммера также поможет регулярное вентилирование его штатного цилиндра. Для этого примерно раз в 2 месяца нужно выкручивать свечу зажигания, и 4–5 раз редко вытягивать трос стартера. После процедуры свечу можно вкручивать обратно на место и продолжать эксплуатацию двигателя.

Редуктор и винт

Здесь, как и в случае с мотором на базе бензопилы, придется использовать редуктор от болгарки, однако его нужно немного доработать.

Для начала необходимо его разобрать и заменить вал с шестерней на более длинный, который подойдет под вал триммера. В месте монтажа подшипника рекомендуется добавить сальник, чтобы не допустить попадания воды в редуктор. Сборка детали осуществляется при помощи герметика и уплотнительных резинок. Смазку можно залить прямо внутрь редуктора или смазать непосредственно саму шестерню.

Самодельный винт для лодочного мотора лучше всего изготавливать из дюралевого отрезка с диаметром 2 мм. Длина винта должна быть 100 мм, а его толщина – 30 мм. Здесь нужно учесть такую вещь, как шаг винта, который должен быть 10 мм. Другими словами, если положить изделие на стол, расстояние от крышки стола до пропеллера должно быть 10 мм.

Делаем лодочный мотор своими руками

Изготовить лодочный мотор совсем несложно — достаточно приготовить все необходимые для этого детали и собрать устройство таким образом, чтобы исключить вероятность повреждения лодки при работе такого агрегата, и обеспечить безопасность для людей.

Наиболее простой вариант изготовления самодельного мотора из триммера. Для сборки понадобятся следующие материалы и инструменты:

Триммер.
Гаечные ключи.
Пассатижи.
Отвёртка.
Болгарка или ножовка по металлу.
Дрель и спиральные свёрла по металлу.
Шпилька 12 мм.
Тиски.

Для изготовления рабочего варианта лодочного мотора потребуется приобрести триммер. Можно использовать любую модель, но чем мощнее устройство, тем лодка будет иметь более высокие скоростные характеристики

Изготовление гребного винта — это первое с чего стоит начать. Для винта используется дюралевая пластина размером 100 — 30 мм. Ровно посередине такой пластины необходимо сделать отверстие для установки его на вал триммера. Диаметр отверстия зависит от толщины вала редуктора и обычно составляет 17 мм. Перед изгибом дюралевой пластины её необходимо отжечь. Затем плоскогубцами слегка отгибается каждая сторона таким образом, чтобы при осевом вращении такой пластины её шаг составлял не более 10 мм.

Затем с косилки снимают бобину и на её место устанавливают винт. Необходимо хорошо затянуть гайку, чтобы винт во время работы не проворачивался. Диски триммера закрепляются с помощью гайки с левой резьбой, поэтому при работе лодочного мотора можно не опасаться потери винта, по причине откручивания гайки.

Затем необходимо сделать надёжные крепления, с помощью которого триммер будет установлен на лодку. На корпусе триммера в месте сочленения двух половинок имеется колечко для крепления ремня. Именно эта деталь и будет соединять корпус триммера с лодкой. Необходимо изготовить крепление, которое будет надёжно соединять корпус лодки с «ушком» триммера. Для этой цели можно использовать механическую мясорубку, у которой с помощью болгарки или ножовки по металлу отделяется нижняя часть. Затем в корпусе получившегося зажима делается отверстие диаметром 12 мм. Отверстие должно располагаться в поперечной плоскости винтового зажима.

От металлической шпильки диаметром 12 мм необходимо отрезать кусок длиной 100 мм. С одной стороны данный отрезок шпильки слегка сплющивается и в нём делается отверстие диаметром 6 мм. В это отверстие продевается болт 6 мм, на который устанавливается «ушко» триммера. Болт необходимо стянуть самостопорящейся гайкой.

Процесс установки мотора на лодку происходит в такой последовательности:

крепление устанавливается на транец и надёжно фиксируется с помощью резьбового соединения;
устанавливается самодельный лодочный мотор в отверстие крепления.

Мотор можно заводить и управлять лодкой, ровно держа корпус лодочного двигателя, а при необходимости отклонять его в противоположную сторону поворота лодки.

Пошаговая инструкция

Вся работа делится на несколько этапов:

Подготовка вала гребного винта. Для этого штангу отсоединяют от корпуса триммера, выкручивают из нее втулки, играющие роль подшипников скольжения и извлекают гибкий вал. Затем от штанги отрезают изогнутую нижнюю часть.Данный способ уже не позволит вернуть бензотриммер в изначальное состояние. Поэтому если в дальнейшем планируется использование триммера по прямому назначению, то пилить штангу не стоит. Ее можно заменить отрезком трубы из нержавеющего материала подходящей длины. Желательно, чтобы ее диаметр соответствовал диаметру штанги. Это позволит использовать комплектные втулки и крепление вала к корпусу двигателя.
В штангу вставляется стальной прут, на ее концах устанавливаются втулки.
Получившаяся конструкция прикрепляется к валу двигателя. Самое надежное соединение — сварка. При необходимости сохранения возможности разобрать данный узел используются резьбовые муфты, переходники.
При помощи струбцин двигатель крепится на транце лодки. Как вариант, можно использовать прочные стальные хомуты, прикрепляемые к элементам жесткости лодки саморезами.
Мнение эксперта
Торсунов Павел Максимович
Фиксируя двигатель, между ним и крепежными элементами желательно использовать прокладки из старой автопокрышки. Это снизит шумность и погасит часть вибраций.
С помощью штатного крепления или на переходниках штанга соединяется с двигателем.
Изготавливается винт. Для этого из листа металла вырезается контур винта, получившиеся лопасти изгибаются необходимым образом. В центре винта высверливается отверстие под стальной прут. Затем винт гайками или сваркой фиксируется на гребном валу.На глаз трудно определить оптимальную форму гребного винта. Лучше заранее скачать из сети один из понравившихся вариантов и уже согласно его требованиям, изгибать лопасти. Двухлопастные винты проще изготовить и от центровать чем трехлопастные. Поэтому для первых экспериментов разумнее остановиться именно на варианте с двумя лопастями. При диаметре винта порядка 100 мм и мощности двигателя в 3л.с. подобная конструкция сможет привести в движение лодку суммарной массой в 120-150 кг.
Поблизости от двигателя привинчивается рукоять тормоза от велосипеда. Она будет выполнять роль ручки газа двигателя.
Тросик газа соединяется с рукоятью велосипедного тормоза.

Завершающим этапом проверяют работоспособность получившегося лодочного движителя.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Что такое насадка для переделки триммера в лодочный мотор?

Моторы для легких лодок часто изготавливаются из триммера.

Основными можно назвать следующее:

Большое распространение получила струбцина для установки самодельной конструкции с триммером на подготовленном транце лодки. Этот вариант считается более доступным, однако при этом характеризуется повышенной эффективностью в применении. Особая конструкция позволяет применять устройство в качестве гребного винта. При выполнении обычной функции мотора механизм обладает небольшими размерами, легко устанавливается и снимается, что и определяет весьма широкое распространение.
Гребной винт. Этот вариант исполнения немного сложнее предыдущего, но в продаже уже есть готовые механизмы, характеризующиеся повышенной эффективностью в применении. Не рекомендуется проводить самый мощный вариант исполнения, так как из-за возникающей тяги легкая лодка ПВХ может просто перевернуться. Зачастую в комплект поставки включается специальный привод, изготавливаемый при применении коррозионно стойкой стали, а также некоторые переходники, которые делают триммер практически универсальным лодочным мотором.
Еще одним распространенным вариантом назовем переделку стандартной косилки в мотор, применяемый для создания тяги. В этом случае рекомендуется отдать предпочтение распространенным триммерам, для работы которых требуется бензин. Относительно небольшой вес, который составляет 4,5 кг, является существенным преимуществом подобного варианта исполнения.

Отметим! При выборе следует учитывать принцип действия конструкции. Неправильный триммер не сможет прослужить в течение длительного периода.

Принцип работы

При рассмотрении триммера следует уделить внимание тому, что подобный механизм обеспечивает высокую скорость вращения лопастей. За счет этого обеспечивается высокая скорость перемещения лодки по воде. К особенностям принципа работы можно отнести следующие моменты:

К особенностям принципа работы можно отнести следующие моменты:

Лопасти вывернуты наружу.
Устанавливаемый мотор в верхней части передает вращение лопастям.
Для повышения надежности вал, который соединяет двигатель с лопастями, располагается в защитной трубе.

Отметим! Чем выше находится триммер, тем выше развиваемая скорость. Главным недостатком подобного мотора можно назвать сильный шум на момент работы. Этот фактор весьма важен на момент рыболовной ловли, так как шум может распугать всю добычу.

Преимущества использования триммера

У триммера есть довольно большое количество преимуществ, которые определяют его распространение.

Основными назовем следующее:

Относительно невысокая стоимость.
Простота монтажа и демонтажа.
Небольшой вес.
Высокая скорость, достигаемая при движении.
Высокий показатель мощности, зачастую избыточный.
Экономичный.
Изначально имеются ручка газа и стартер.
Есть специальная нога, которая позволяет регулировать мощность устройства.

Эти и многие другие качества определяют довольно широкое распространение триммеров в последнее время.

Мотор для лодки из триммера

А надо приспособить этот агрегат к лодке, чтобы он выполнял функции лодочного мотора. И здесь есть различные варианты.

Первый, наиболее простой, хоть и не самый дешевый — покупаем необходимые детали.

— Струбцина для крепления самодельного лодочного мотора из триммера на транец лодки

Хотя покупать готовую не обязательно, вполне можно изготовить и самостоятельно. Немного фантазии и прямые руки.

— Гребной винт. Здесь слегка сложнее, но не безнадежно. По первому варианту просто покупаем готовый набор. Да, есть такие наборы для применения триммера в качестве лодочного мотора, хоть в магазине Вы вряд ли такое встретите встретите, а заказать через интернет не составит проблемы. В комплект входит привод из нержавейки и куча переходников к гибкому валу триммера. Переходники позволяют не задумываться о выборе конкретной модели триммера, то есть являются универсальными и это радует. К стати, струбцина зачастую тоже идет в комплекте, так что если надумали покупать, то сначала уточните состав комплекта, дабы не получилось перебор со струбцинами.

Принцип работы

Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер – как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.

И самое главное – это то, что абсолютно каждый может им управлять – самое главное понять, чем выше к поверхности воды находится сами лопасти, тем быстрее скорость оборотом и тем самым – выше скорость.

А вот если триммер ниже, скорость будет ниже. Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами – это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.

https://youtube.com/watch?v=NOgS4b3XPC0

Как правильно пользоваться лодочным мотором из мотокосы?

Помимо этого продлить сроки эксплуатации лодочного мотора из триммера поможет:

проверка всех имеющихся в устройстве креплений – перед каждым запуском мотора нужно внимательно осматривать фиксаторы, которые удерживают элементы двигателя от триммера;
заправка двигателя от триммера только тем бензином и маслом, которое использовалось для эксплуатации мотокосы;
своевременная очистка и замена воздушного и топливного фильтра двигателя;
регулярная проверка и своевременная замена топливного насоса;
осмотр и, при необходимости, замена свечи зажигания.

Методы самостоятельного изготовления лодочного двигателя из мотокосы

Самым простым способом изготовить мотор на плавсредство является использование мотокосы с прямой ногой (штангой) и, соответственно, жестким валом. В таком случае вся доработка сводится к производству гребного винта, который можно вырезать из полосы нержавейки либо дюралюминия. Размер заготовки — 100х30х2 мм. Лопастям следует придать изогнутую форму, для чего их нужно отогнуть примерно на 10 мм. Кромки винта нужно заточить. Пример построения упрощенного чертежа гребного винта приведен на рисунке ниже.

Изготовленный гребной винт устанавливают на место триммерной головки. При этом желательным будет использование кольцевой насадки, которая не позволит винту повредить лодку. Более подробно процесс доработки триммера своими руками показан на видео:

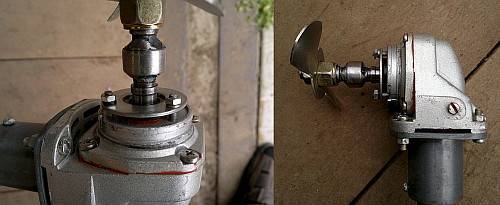

Доработка редуктора болгарки

Чтобы добиться максимального количества оборотов двигателя, можно оснастить триммер угловым редуктором от болгарки, который предварительно нужно доработать. При этом могут понадобиться сальники и подшипники. Сам процесс доработки редуктора заключается в замене штатного короткого вала на более длинный, соответствующий по размерам штанге триммера. Однако для этого придется разобрать редуктор.

Изготовив новый вал, редуктор собирают, предварительно защитив подшипник сальником, исключающим проникновение в него воды. Кроме того, рекомендуется нанести на имеющиеся шестерни густую смазку или заполнить ею внутреннюю полость корпуса. Для герметизации корпуса используют резиновое уплотнение и/или герметик.

Доработка триммера с изогнутой штангой

Если в распоряжении владельца лодки имеется мотокоса, штанга которой изогнута, последнюю необходимо демонтировать и заменить на прямую трубу соответствующего диаметра, изготовленную из дюралюминия. Если диаметр новой трубки будет больше размера отверстия в моторном блоке, то посадочное место нужно будет проточить до нужного размера. Доработка осуществляется в следующем порядке (см. чертеж).

Сначала выворачивают штатную гайку 2, которая расположена в шпуле с кордом. При этом выбрасывать крепеж, снятый со штанги, категорически не рекомендуется, так как производителями мотокос часто используются собственные типы резьбовых соединений, которые не соответствуют стандартным.
Затем откручивают штатную гайку 4 и извлекают дейдвудный (поз. 8) и гибкий (поз.9) валы.
Потом вырезают позицию 6 — подшипник скольжения (имеет вид бронзовой втулки на конце вала).
Далее выбивают из штанги пластиковый протектор 10.
В подобранную заранее прямую трубу 7 впрессовывают извлеченный ранее подшипник скольжения 6. Возможно, что для этого потребуется расточить трубу.
Затем подшипник скольжения 6 аккуратно опрессовывают молотком по канавке 5

Здесь важно не повредить запрессованную бронзовую втулку.
Потом пластиковый протектор 10 подрезается по месту и плотно вставляется в трубу 7.
Далее дейдвудный вал соединяется со стальным прутком, который заменит гибкий вал 9. Возможно, что для этого понадобится помощь токаря.
Заключительный шаг — гребной винт 3 крепится к дейдвудному валу 8 гайкой 2.

Собранная штанга соединяется с мотором при помощи специально изготовленных переходников, форма и размеры которых зависят от конструктивных особенностей конкретной модели триммера.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Обкатка двигателя мотокосы

Перед началом работы необходимо произвести обкатку двигателя. Она необходима, с одной стороны, для продления службы бензинового двигателя, так как во время фазы обкатки подвижные детали должны сначала приработаться друг к другу, с другой стороны, во время обкатки можно приобрести необходимые навыки работы с мотокосой.

1. До выработки первых 5 топливных баков пропорция топливной смеси должна составлять 4% (на 1 часть масла 25 частей неэтилированного бензина, или 40 куб.см масла на 1 литр бензина), при условии использования высококачественного синтетического масла для двухтактных двигателей; 2. Не выводить двигатель на длительную работу при максимальных оборотах. Оптимально — обороты максимального крутящего момента; 3. Следить за температурой двигателя, не перегревать и не работать на непрогретом; 4. После обкатки сменить масло. 5. Не перегружать двигатель (он не должен работать при максимально открытом дросселе, в период обкатки максимальное открытие дросселя не должно превышать 2/3 всего хода).

При повышенном содержании масла в топливе будет наблюдаться незначительное скопление несгоревшего масла в глушителе. Триммерная леска, триммерная головка, нож для триммера – как не запутаться в их характеристиках и сделать правильный выбор. Это нормально, и при переходе на обычную рабочую пропорцию топливной смеси (2%) эти остатки быстро выгорают.

Соблюдение этих простых рекомендаций позволит обкатать двигатель в щадящем режиме с повышенной смазкой поршневой группы. Это гарантия надежной и долговечной эксплуатации инструмента.

Лодочный мотор из бензокосы

Чтобы получить лодочный мотор из бензокосилки, придется последнюю немного доработать, потратив на это совсем немного времени. По сравнению с электромотором, бензиновые двигатели более дешевые и ремонтопригодные, к тому же, они более экономичные и не требуют возить с собой еще и аккумулятор. Поскольку встречаются комплекты для переоснащения, куда входит гребной винт и привод из нержавейки, а также набор других комплектующих, то проблем с установкой такого мотора на лодку не должно быть. Если приобрести все необходимые детали, то минут за 20-30 можно легко получить лодочный мотор из триммера.

В таком случае получится простое устройство, но его можно усложнить с целью более удобной работы с ним. К сожалению, для этого понадобится не только смекалка, но и технические условия. Один из вариантов — это установка вертикальной ноги.

Потребуется редуктор от болгарки, чтобы получить прямой угол.
Трубку от триммера придется вкоротить, а вместо втулок придется установить подшипники.

Как сделать мотор для лодки из триммера: способы и советы

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Вопросы и ответы

Почему нельзя сохранить штатный гибкий вал в штанге.

Заменять гибкий вал на стальной штырь приходится по причине большой нагрузки на такую систему передачи крутящего момента. Под нагрузкой гибкий вал из-за скручивания не сможет вращаться равномерно, лодка будет перемещаться рывками. Кроме того, в подобном режиме штатный вал триммера проработает совсем недолго.

Чем заводской винт из магазина лучше самодельного?

Покупной винт имеет выверенную форму, позволяющую добиться максимального КПД всей конструкции. Кроме того, лодочные винты зачастую продаются в комплекте со необходимыми крепежными элементами втулками. Это упрощает переделку триммера в лодочный двигатель, однако требует определенных финансовых вложений.

Можно ли использовать винт большего, чем 100 мм диаметра?

Да, это возможно, причем даже получится добиться большей скорости движения. Однако в этом случае конструкцию придется дооснастить редуктором, поскольку мощности двигателя триммера не хватит для вращения крупного винта. Можно использовать редуктор от триммерной головки. Для его крепления потребуется еще пара струбцин. Чтобы продлить срок службы редуктора, необходимо следить за постоянным наличием смазки в его корпусе.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
В центре изделия нужно просверлить отверстие для крепления на редуктор.
После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube

Возможность использования триммера в качестве лодочного двигателя

Справедливости ради нужно отметить, что отечественные умельцы научились использовать в качестве лодочного мотора двигатели внутреннего сгорания от газонокосилок и бензопил. Однако наиболее простым вариантом при изготовлении самодельного движка к моторке многим видится использование бензинового триммера, который кроме небольшой стоимости:

обладает набором всех необходимых для управления элементов и механизмов;
имеет встроенный топливный бак;
характеризуется минимальным расходом топлива и высокой надежностью в работе;
отличается небольшим весом, что позволяет использовать его на резиновых или пластиковых лодках;
обеспечивает герметичность конструкции и пр.

Тем не менее, чтобы использовать мотокосу как основу мотора для лодки, его потребуется видоизменить. Связано это с тем, что изначально двигатель триммера должен функционировать на максимальных оборотах при малом крутящем моменте, а для мотора на плавсредство требуется другой режим работы. Однако переделка триммера потребует от владельца определенных навыков выполнения слесарно-монтажных работ. Кроме того, ему понадобится разработать чертежи некоторых деталей и иметь под рукой необходимый набор инструментов.
