Инструкция: Как сделать лобзиковый станок своими руками из электролобзика?

Введение

Вариантов конструктивов очень много – от самых простейших, где пилка просто торчит из столешницы, до довольно сложных конструкций с направляющими, возможностью пиления под углом, когда есть возможность выставить пилку не только 90 градусов к основанию, а изменить угол (ну, в пределах разумного, конечно). Есть приспособления (станки) для распиловки, то есть делающих прямой и ровный рез.

Такие устройства, находят все большее применение из-за своей универсальности и функциональности. Фактически они по параметрам и назначению схожи со стационарными станками и имеют строго определенное практическое применение в каждой мастерской.

Назначение

Самодельный лобзиковый станок является универсальным инструментом и пользуется большой популярностью, поэтому может использоваться как в домашних условиях, так и в производственных предприятиях – мебельных цехах или столярных мастерских. При этом, конечно, нужно понимать, что качество работы во многом зависит от самого электролобзика и пилки, а конструктив только помогает и расширяет возможности ручного инструмента. Для чего же они применяются? На нем очень удобно изготавливать различные детали из листового материала, ну, как правило, это всевозможные деревянные материалы:

• массив из дерева;
• фанера;
• различные плиты (ДВП, ДСП, МДФ и пр.);

• пластики
• тонкий (мягкий) листовой металл

Отличительной особенностью является использование в конструкции стандартного (бытового) электролобзика, который есть почти у каждого мастера, в качестве движителя пилки. Путем несложных манипуляций он закрепляется пилкой вверх, таким образом, мастер не ведет пил инструментом, а перемещает заготовку.

Преимущества

Основное достоинство таких конструкций в сравнении с ручным инструментом, является удобство при обработке материалов. В процессе обработки мастер держит не сам инструмент (он довольно увесистый), а заготовку. Это позволяет выполнять работу с максимальной точностью. Кроме того, наличие упоров, делает возможным ровный пил, а это дорого стоит.

Базовый конструктив

Как уже было сказано выше, вариантов исполнения большое множество, тем не менее нужно выделить самые основные базовые конструктивные элементы, а именно:

• рабочий стол (станину);
• привод – электролобзик;
• коромысло для крепления пилки и поддержания ее в натянутом состоянии.

Отличаются станки по таким параметрам, как мощность (определяется мощностью ручного электроинструмента), рабочий ход пилки, способ ее крепления. Важную роль, конечно, играют и габаритные размеры изделия, в том числе – площадь рабочей поверхности стола, что позволяет лучше обрабатывать те или иные заготовки. Все остальные параметры (режимы работы, лазерная подсветка и т.п.), определяются характеристиками самого ручного инструмента.

Общий чертеж, особенности строения настольных лобзиковых станков

Наиболее распространенной схемой устройства лобзиковых станков является следующая:

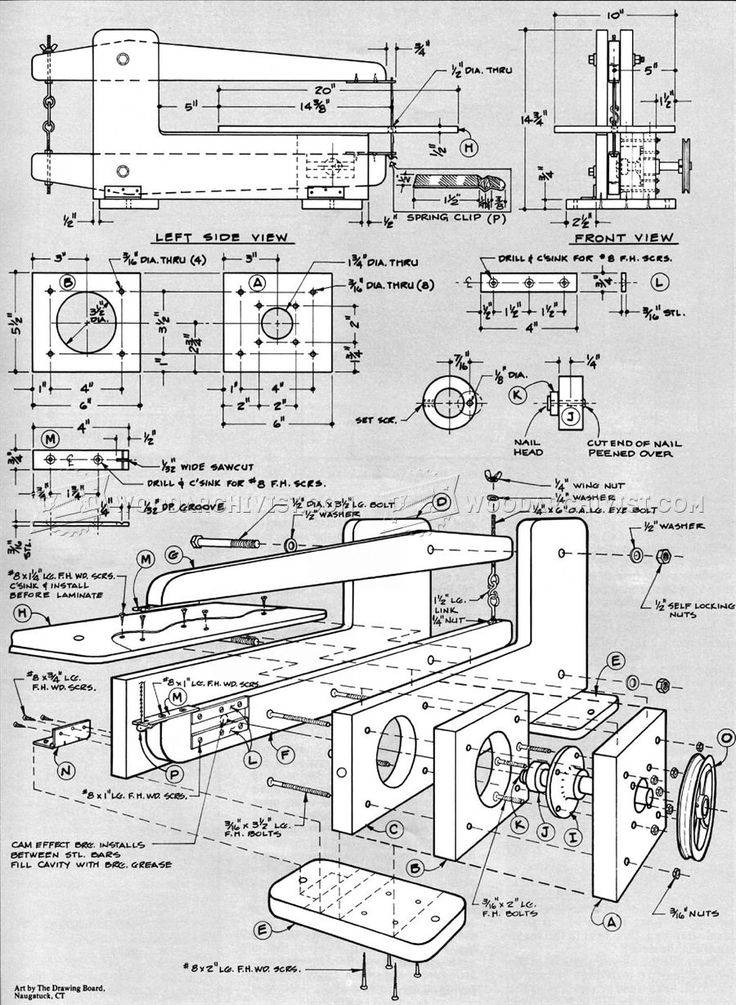

Она включает в себя:

• станину (или корпус), на которой крепятся все узлы и механизмы;
• привод, чаще от электродвигателя клиновым ремнем на кривошип;
• кривошипно-шатунный механизм, преобразующий вращательное движение вала электродвигателя в возвратно-поступательное движение пилки;
• сдвоенное коромысло с натяжным устройством и креплениями для пилки;
• рабочий стол, иногда с механизмом поворота в горизонтальной плоскости на заданный угол.

Раньше в продаже были миниатюрные лобзиковые станки с несколько упрощенным конструктивом, но именно из-за него, приводящего к быстрому выходу из строя пилок ввиду короткого их хода, их выпуск и был прекращен.

Большинство же ныне выпускаемых настольных лобзиковых станков работают с пилками длиной 200 – 350 мм и имеют рабочий ход от 30 до 50 мм.

Различия между станками в основном состоят в мощности электропривода (от 90 до 500 Вт – у большинства моделей), а также видом и способами крепления пилок. Оптимальной, на наш взгляд, является мощность в 150 Вт.

А пилки, кроме длины, могут различаться по ширине (от 2 до 10 мм), типу хвостовиков (со штифтами или без) и по толщине (от 0,6 до 1,25 мм).

В некоторые модели можно устанавливать самые простые, часто называемые «советскими», пилки для ручных лобзиков, что является большим преимуществом. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика.

Большинство настольных лобзиковых станков имеют 2 скоростных режима: чаще – 600 и 1000 об/мин., что очень полезно при работе с различными по толщине, твердости и вязкости материалами. Наличие уже упоминавшегося поворотного стола для 99% выполняемых на станке работ – функция бесполезная.

Также большинство лобзиковых станков снабжаются дополнительными приспособлениями, такими, как:

• компрессор для сдувания стружки с линии пропила;
• подсветка области пиления;
• блок сверления и прочее.

Назвать эти приспособления бесполезными никак нельзя, но ориентироваться на их наличие при выборе настольного лобзикового станка, все же, не стоит, так как эти же функции с успехом могут выполнить:

• компрессор для аквариума, с подобранной вами самостоятельно мощностью обдува, зачастую более эффективный, нежели штатный;
• настольная лампа или переноска с комфортным для ваших глаз световым потоком;
• электродрель или шуруповерт.

Еще более сложные приспособления, типа гравировальных бормашинок, которыми может быть укомплектован ваш станок, вообще вызывают определенное недоумение, но сразу скажем, что подобные инструменты лучше иметь не привязанными к лобзиковому (либо любому другому) станку. Их мобильность зачастую дороже расширенного функционала этого самого станка. К тому же, это все далеко не бесплатно.

Как сделать лобзиковый станок из швейной машинки

Компактный и удобный лобзиковый станок можно изготовить на основе старой швейной машинки. Конструкция нуждается в минимальной доработке, поскольку и так оснащена большинством необходимых механизмов:

1. Первым делом со старой машинки демонтируют маховое колесо с моталкой. В передней части снимают крышку и извлекают стержень прижимной лапки, челночный ход, игольную пластину и прочие детали.
2. С машинки демонтируют игловодитель. Вместо него ставят стержень прижимной лапки, обладающий большей длиной. Скобу обрезают, высверливают в металлической детали отверстие для прижимного винта шатунного механизма, после чего закрепляют пилку от ручного электролобзика.
3. Из трех подшипников изготавливают нижнюю направляющую для поддержания режущего полотна. Основание детали делают из металлической полосы. К ней приваривают стержни, проточенные под внутренний диаметр подшипников.
4. Маховое колесо машинки обрезают, оставляя только шкив. Из листовой стали делают стойку для установки мотора и закрепляют двигатель на подготовленном месте. Стойку прикручивают к машинке, а затем натягивают приводной ремень между шкивами.

Готовый лобзиковый станок смазывают и при желании красят порошковой краской. После высыхания устанавливают на место фронтальную крышку и игольчатую пластину. В последней не забывают пропилить окно для прохождения полотна от ручного электролобзика.

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.
• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

Общая инструкция по сборке

Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.

Изготовление из подручных средств

В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.

Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.

Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.

Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.

Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.

Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.

Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.

Примерная схема конструкции:

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки

Сборка из швейной машинки

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Как сделать лобзиковый станок из компрессора от холодильника

Использовать для создания удобного станка можно компрессор от старого холодильника. Как и при применении мотора от стиралки, с ручного электролобзика в данном случае понадобится только снять пилку. Схема изготовления инструмента следующая:

1. Кожух компрессора разрезают по сварному шву, извлекают двигатель с открытым поршнем и шлифуют последний напильником, а потом проделывают отверстие по центру. Деталь вынимают, изготавливают удлинитель из стального вала и протачивают на его конце шип. Последний должен плотно входить в отверстие поршня.
2. Из швеллера изготавливают станину инструмента. Затем прикручивают к двигателю при помощи болтов уголки с монтажными отверстиями. Смазанный поршень с валом соединяют с ротором.
3. Двигатель выставляют по центру станины и приваривают к ней за уголки. Из профилей размером 20х20 и 40х20 мм изготавливают Г-образный верхний рычаг. Напротив поршня высверливают отверстие и вставляют в него отшлифованный прут с резьбой на одном конце и ушком для поджатия полотна на другом.
4. Из фанерного листа или ДСП выпиливают стол оптимальных размеров и устанавливают поверх основания. По центру необходимо проделать отверстие для хождения полотна ручного электролобзика.

Готовый электролобзик своими руками остается проверить в действии. Мощности приспособления обычно хватает не только для распила ламината, но и для обработки узкого бруса.

Электролобзик из швейной машинки своими руками

Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.

Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.

Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.

От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.

Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.

Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:

• металлическая полоса;
• профильная труба (или уголок);
• листовой металл;
• подшипники;
• стальной круглый пруток;
• электродвигатель;
• крепеж — болты с гайками.

Шаг первый: изготовление станины.

Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.

В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.

Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.

Шаг второй: изготовление держателя для пилки лобзика.

На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто

Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.

В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.

После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.

Шаг третий: изготовление рабочего стола.

В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.

В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.

Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.

Шаг четвертый: изготовление блока подшипников для пилки

Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.

Cоветуем: Как с помощью коронки нарезать малярный скотч на узкие рулончики

Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.

Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).

Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.

Шаг пятый: установка лобзикового станка

На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.

Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.

Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Небольшой распиловочный станок из электрического лобзика и фанеры своими руками

Здравствуйте, уважаемые читатели и самоделкины! Наверняка у многих из Вас есть своя мастерская или гараж. И Вы постоянно добавляете различные станки для облегчения работ. В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как он сделал небольшой распиловочный станочек из фанеры и электрического лобзика.

Эта самоделка достаточно проста в изготовлении, и не займет у Вас много времени. Материалы. — Листовая фанера — Стальная пластина — Подшипники — Винты, шайбы, барашковые гайки — Наждачная бумага — Малярная лента — Клей ПВА — Аэрозольные краски.

Инструменты, использованные автором. — Электрический лобзик — Струбцины — Шуруповерт — Сверла по металлу, зенковка — Стамески — Карандаш, угольник, линейка. Процесс изготовления. Для начала мастер вырезает Г-образную штангу из листовой фанеры. Затем склеивает обе заготовки, и стягивает их струбцинами.

Далее он вырезает заготовки для стола, и обрабатывает края наждачной бумагой.

К нижней части стола приклеиваются два ребра жесткости, и фиксируются саморезами.

Теперь нужно подготовить замену подошвы электрического лобзика. Она изготавливается из стальной пластины. Сначала мастер переносит ее контуры на поверхность столика.

Отступает от краев по 10 мм, высверливает отверстие для входа полотна лобзика, и вырезает выемку.

По периметру убирает материал на глубину пластины стамеской. Проверяет качество укладки пластины угольником.

Из прямоугольного кусочка фанеры мастер вырезает заготовку для держателя прижимных подшипников.

Затем изготавливаются отверстия для боковых болтов.

В пластине мастер высверлил отверстие для полотна лобзика.

На лицевую поверхность пластины он наклеил малярный скотч. На головки винтов лобзика нанес отметки карандашом, слегка выкрутил их из подошвы, и прижал к поверхности пластины. Так он получил достаточно точную разметку.

Пластина прикручивается к лобзику, и он устанавливается на свое место.

К задней части станка мастер прикручивает штангу. К передней ее части крепит прямоугольник из фанеры. В нем сверлит отверстия для прижимных винтов.

Отрегулировав высоту пластины по толщине заготовки, можно приступать к работе.

Такой станочек с легкостью справляется даже с весьма сложным фигурным резом.

Остается только покрыть все деревянные поверхности аэрозольной краской. Станок очень легко разбирается, а лобзик не теряет своего основного предназначения. Благодарю автора за простую идею пильного станка для небольшой мастерской!

Авторское видео можно найти здесь.

[media=https://www.youtube.com/watch?v=W2bWvZ1a0m8]

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Переделка места крепления иглы под пилку

В рабочем штоке машинки имеется отверстие с резьбой, позволяющее прикрепить механизм фиксации пилки. Существует несколько вариантов подобных самодельных устройств, но наиболее прочным и надежным можно назвать трубку, надетую на шток и зафиксированную на нем болтиком. Для этого в верхней части трубки делается отверстие для болта, который вкручивается в отверстие, имеющееся на штоке. В нижней части трубки делается еще одно отверстие, в котором нарезается резьба М3 или М4.

Пилка вставляется в трубку и надежно фиксируется винтом. Этот способ крепления проще всего, но и он некоторым пользователям кажется ненадежным. Поэтому есть еще один вариант — вместо трубки берут пруток диаметром 10-12 мм, сверлят с одного торца отверстие под шток и поперечное отверстие для фиксации пилкодержателя на штоке. Для установки пилки делают прорезь в продольном направлении, В которую вставляют пилку. Фиксируют ее с помощью болтика, который завинчивают в подготовленное отверстие с резьбой.

Изготовление лобзикового станка из швейной машинки — несложный и непродолжительный процесс. Результатом его станет появление удобного и компактного приспособления, позволяющего точно и аккуратно вырезать сложные криволинейные фигуры. Для увеличения срока службы пилки можно использовать дополнительные куски ДСП, которые укладывают на рабочий стол, и, по мере снижения качества заточки, убирают. Участок, которым полотно пилит заготовку, изменяется, в ход снова идут острые зубья. Такую процедуру можно проделывать несколько раз.
