Как сделать из болгарки торцовку

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

• станина;
• маятник;
• крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

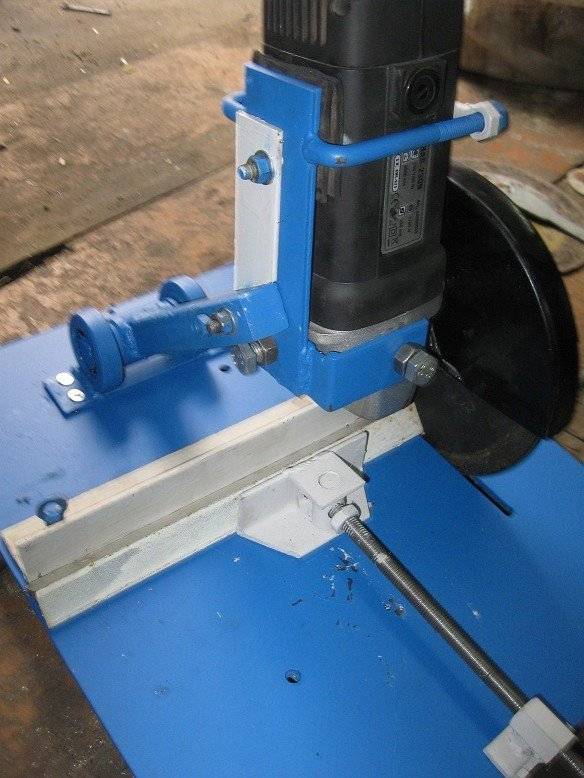

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Сборка скользящего упора для будущей циркулярки

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Характеристика и виды оборудования

Торцовочные деревообрабатывающие станки имеют ряд общих характеристик. С их помощью легко выбрать агрегат, который наилучшим образом подойдёт под особенности процесса. К числу таких общих характеристик относятся:

• параметры мощности электродвигателя;
• количество оборотов вала и возможность регулировки;
• максимальный и минимальный диаметр режущего диска;
• габариты и показатели углов поворота пильных узлов;
• расстояние между столом и нижним краем кромки режущих зубьев.

Для подключения системы уборки стружки необходимо, чтобы подводящий патрубок и трубка пылесоса имели одинаковый диаметр. Это избавит от необходимости крепления переходников.

Чтобы заготовка не двигалась во время обработки, её можно дополнительно закрепить на столе специальными струбцинами. Конфигурация и габариты струбцин определяются в зависимости от параметров рабочего стола торцовочного станка и максимальной высоты обрабатываемой заготовки.

По характеру движения пильных узлов станок для торцовки досок может принадлежать к одному из перечисленных ниже видов.

В прямолинейном агрегате для движения блока приспособлена жёсткая консольная балка. Высота консоли может меняться в зависимости от размеров обрабатываемой древесины.

В маятниковом агрегате (ЦМЭ) дисковый узел располагается на специальных подвесках таким образом, чтобы готовый обработанный брус имел сегментный дугообразный выступ. Это достигается подъёмом и спуском резца в процессе обработки заготовки.

В балансирном торцовочном станке пильный узел крепится под столом. Нож поднимается 10-12 раз в минуту с помощью педального механизма.

Наконец, существует стационарный станок для торцовки. В нем нож глухо крепится в выбранном месте поверхности стола. Обработка заготовки производится без изменения её положения на столе и положения режущего инструмента по отношению к пиломатериалу.

Как сделать торцовочную пилу из дисковой и стол для неё своими руками

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Интересно! Собрав инструмент своими руками, любой мастер с легкостью сможет найти причину поломки и устранить её, что дополнительно сэкономит средства.

• сам диск для распилов;
• ручка, для того чтобы держать и направлять инструмент;
• двигатель;
• подножка с кнопкой запуска.

Важно! Вне зависимости от фирмы изготовителя такой инструмент всегда оснащен прочным диском, что и делает её такой универсальной в использовании. Если мы задались целью собрать торцовку собственноручно, то и диск покупаем сами, а поэтому не забудьте, что в этом вопросе лучше не экономить, а выбрать самый прочный диск и именно для таких нужд. Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца. Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы); Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка; В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы; Высота стола должна быть равна глубине распила; Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался. Вот теперь уже точно всё

Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Интересно! Торцовочная пила – само по себе довольно опасное оборудование, а если ты её ещё и собрал собственными руками, опасность такого механизма может возрасти в разы! С другой стороны, собрав все детали самостоятельно и позаботившись о всевозможных защитных коробах и кожухах, ты можешь свести риск к минимуму. В таком случае действует правило: Твоя безопасность – только в твоих руках.

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом

. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Соблюдение дополнительных мер безопасности

Мощный двигатель и рабочие детали, которые вращаются на огромной скорости, очень опасны не только для человека, работающего за станком, но и для окружающих. Неаккуратная работа и необдуманные действия, могут привести к тому, что заготовку легко вырвет рук. Такое летящее изделие становится неуправляемым оружием. При этом, такой сбой может повлечь за собой разрушение пильного диска. Разлет мелких осколков влечет за собой опасную травматизацию. Для минимизации рисков, создавая станок следует учитывать обязательные правила.

1. Не располагайте кнопку вкл/выкл на рабочем столе станины. Ее следует размещать на одной из боковых поверхностей.
2. Предусмотрите наличие защитного кожуха.
3. Запрещено эксплуатировать такое оборудование без надежной фиксации на устойчивой поверхности.

Преимущества самодельного оборудования

Повсеместное использование болгарок привело к тому, что их на руках великое множество. И при незначительных нарушениях профессиональные работники отказываются от них в целях безопасности.

Но домашние мастера такую роскошь позволить себе не могут. Из УШМ они изготавливают отрезные и дисковые станки, цепные пилы для резки металла и древесины. Для чего делают из болгарки отрезные станки?

Тот, кто работал болгаркой знает, что отрезать заготовку от трубы, а в особенности — от профильной, идеально ровно невозможно. Приходится при помощи угольника размечать каждую сторону и при резке трубу переворачивать. И все равно размеры могут отличаться на 0,5 мм. А при сваривании тонкостенных деталей металл прогорает из-за дефекта неполного прилегания.

Для резки металла необходима болгарка достаточной мощности. Вполне подойдут модели с диаметром круга от 180 мм и более.

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы. Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей

Дрель с большим набором различных сверл

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Изготовление станка своими руками

Перед тем как приступать непосредственно к изготовлению станка следует подобрать используемые компоненты и чертежи отрезного станка своими руками из болгарки. Простейшие варианты подразумевают наличие у них следующих элементов конструкции:

• Маятник.
• Станину.
• Крепление под болгарку.

К выполненной плите крепят кронштейн, на который шарнирами монтируют маятниковую плиту.

Для фиксации обрабатываемой заготовки на платформе трубореза крепят один или два упора, что позволит обеспечить неподвижность пиломатериалов и металлических изделий при их разрезании отрезным кругом. Отдельные модели торцовочных станков подразумевают наличие поворотного приспособления с транспортиром, с помощью которого отрезной диск может поворачиваться на любой угол, что позволяет осуществлять сложную обработку деталей.

. Наличие такого пропила позволит существенно упростить работу с инструментом, исключая повреждение агрегата при неаккуратном обращении с маятниковым креплением болгарки.

В дальнейшем имеется возможность модернизации изготовленной своими руками торцовки из болгарки, в том числе и с заменой используемой болгарки или установкой дополнительных креплений для обрабатываемых заготовок. Последние позволяют осуществлять максимально точную обработку, в том числе изготовление одинаковых по своим размерам деревянных или металлических изделий.

. Проще всего такой агрегат выполнить из УШМ, которая крепится к маятнику и станине из металлического уголка. С помощью такого простейшего оборудования можно обрабатывать древесину, разрезать пиломатериалы или работать с различными металлическими заготовками.

Originally posted 2018-07-04 08:11:23.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.
