Как сделать из бензопилы снегоход

Советы по применению

Сразу же стоит обратить внимание, что самодельную конструкцию, чтобы она из себя ни представляла, вряд ли удастся зарегистрировать (узаконить) в соответствующих органах. А поэтому:

1. Согласно закона, самодельный снегоход не относится к категории транспортных средств. Поэтому, дальнейшее его применение, а также ответственность за последствия ложатся исключительно на того человека, который его сделал. Лучше, если он будет эксплуатироваться где-то в глубинке и не попадаться на глаза соответствующих служб.
2. Снегоход и плавающий вездеход – это абсолютно разные аппараты, хотя и имеют определенное сходство.
3. Так как двигатель имеет маленькую мощность, то перевозить этим транспортным средством грузы не желательно. Лучше передвигаться на нем одному.
4. Для передвижения ночью, на снегоход можно установить освещение (фары). Это повысит функциональность устройства и комфорт при передвижении.

Время на изготовления снегохода своими руками

Время, которое придется потратить для конструирования самодельного снегохода с применением бензопилы «Дружба», напрямую зависит от выбранного чертежа и схемы. Для ускорения процесса можно подобрать на просторах интернет в качестве основы уже имеющуюся рабочую модель. В таком случае можно использовать имеющиеся замеры и чертежи. При разработке собственного варианта на это придется потратить дополнительное время.

Большую роль во временных затратах будет играть имеющийся набор комплектующих, материала и инструментов. Также немаловажную роль имеют ваши слесарные и конструкторские навыки. Плюс ко всему прочему время зависит от места работы. Понятно, что в оборудованной всем необходимым мастерской дело пойдет гораздо быстрее. При благоприятном стечении обстоятельств, возможно, вполне управится за пару дней.

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным.

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Конструкция снегохода состоит из четырех частей:

1. Гусеницы.
2. Лыж.
3. Трансмиссии.
4. Двигателя.

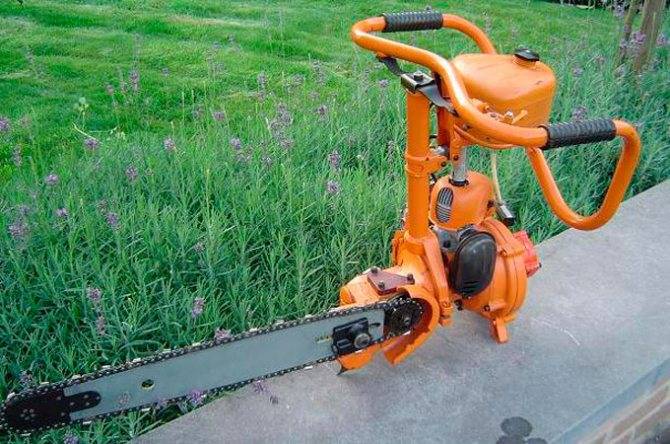

Бензопила Урал

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

• К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
• Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
• Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

• Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
• Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
• На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы

• На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
• В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

• Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
• Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Регулировка карбюратора бензопилы Дружба

К основным причинам необходимости срочной настройки карбюратора бензопил марки Дружба относятся:

• перебои в подаче топлива;
• излишние объемы подаваемого карбюратором горючего;
• сбои в процессе приготовления смеси горючего и воздуха – в этих случаях топливная система всасывает слишком большое или недостаточное количество воздуха.

О порядке действий во время регулировки карбюратора бензопилы Дружба подскажет ее инструкция по ремонту. Алгоритм действий оператора должен быть таким:

1. На пиле с заглушенным и остывшим мотором винты, отвечающие за количество горючего и воздуха, нужно поочередно повернуть до упора. После этого каждый из винтов необходимо повернуть на 2–3 полных оборота в обратном направлении;
2. После прогрева силового агрегата на слух или при помощи тахометра нужно выставить те положения винтов, которые обеспечат максимально стабильную работу двигателя;
3. В результате мотор бензопилы Дружба должен работать тихо, без перебоев и рывков, а цепь не должна произвольно вращаться на шине.

Чтобы снизить периодичность настройки карбюратора, нужно заправлять бензопилу правильно приготовленной топливной смесью. Пропорция бензина и масла для бензопилы Дружба должна составлять 1:20, то есть в 1 л горючего нужно разбавлять не менее 50 мл моторного масла.

Самодельный снегоход: технология сборки

Подробных конструкторских чертежей и специальных технологических карт для производства самодельного снегохода не существует. Каждый вид имеет свою особенность. Поэтому можно рассмотреть основные моменты сборки снегоходного устройства.

На первоначальном этапе необходим каркас будущего транспортного средства. Рамы для лонжерона можно изготовить из двух стальных уголков размером 50х36 мм и двух стальных листов (каждая толщиной по 2 мм). Для придания жесткости будущему транспортному средству края металлических пластин отгибаются под углом в 90º .

Принципиальная схема коммутатора системы зажигания снегохода.

Теперь необходимо выполнить по два сквозных технологических отверстия (под приводной вал гусеницы в передней и задней частях снегохода, под осевые направляющие зубчатой передачи колес гусеницы). Натяжное устройство лонжерона должно монтироваться на обеих сторонах. На нижней раме привариваются дополнительные усилительные кронштейны, которые должны располагаться равномерно между собой.

Ось опорных катков монтируется с нижней стороны паза. Катки располагаются на 5 осях. Каждый каток необходимо «обуть» в резину. Всего получается при установлении в шахматном порядке 18 катков. Если нет возможности изготовить катки самостоятельно, то можно использовать с картофельного сортировочного агрегата. Кстати, оси катков можно позаимствовать оттуда же. Концы осей следует немного отпустить, для того чтобы можно было нарезать резьбу под М10. Между катками на оси надеваются дюралюминиевые втулки, которые можно изготовить из трубы подходящего диаметра.

Каждая ось кронштейна фиксируется гайкой и контргайкой. Все оси работают как дополнительные поперечины для усиления рамы, при всем этом удерживают лонжерон на некой дистанции между собой. Иных фиксирующих деталей усиления задней и передней частей нет.

Металлические уголки 30х30 мм, приваренные к лонжерону, послужат стойками снегохода. Трех стоек будет вполне достаточно для крепления редуктора бензопилы. Сюда же монтируется промежуточный вал цепной передачи. Между задней и средней частями портала устанавливается ящик. Можно использовать простой ящик для зимней рыбалки. Он послужит сидением для водителя. Передняя часть рамы соединяется с траверсой переднего моста. В этом качестве можно использовать водопроводную трубу диаметром не менее 30 мм. На концах привариваются дополнительные втулки для лыжного руля.

Конструкция снегохода своими руками.

Моторный подрамник крепится в середине балки. Все сборочные детали собираются из труб. В соединительных стоечных местах приваривается стальная косынка. Это придаст конструкции прочностные характеристики и сделает ее более жесткой.

Самодельный снегоход из бензопилы должен быть оборудован гусеницами. Эту технологическую часть конструкции можно взять со старого снегохода «Буран». Для нормальной работы его тракт следует немного укоротить, приблизительно на 500 мм, и места разрыва сшить транспортерной лентой. Колеса для зубчатой передачи делаются из капронового листа в 15 мм.

Вал привода делается из металлического трубного проката диаметром в 28 мм. На него же вправляется круглый фланец с технологическими отверстиями для зубчатых колес. Концы приводного вала необходимо развальцевать и впрессовать туда цапфы-наконечники. Они должны быть проточены под установочные шариковые подшипники. Левый наконечник делается несколько короче правого. Более длинная часть необходима для проточки шпоночного паза, которая послужит для фиксирования ведомой звезды 2 ступени цепной передачи.

Систему рулевого управления в самодельные снегоходы можно применять из старых мотоциклов или мопедов. Главное условие: он должен иметь трехрычажное управление. Манетка на правой стороне руля будет служить вместо педали газа. Устанавливать тормозную систему для такой конструкторской самоделки не обязательно. Хотя все зависит от желания и способностей мастера. Система тормозов значительно осложнит техническую часть сборочного процесса и увеличит общую массу конструкции. Двигатель на самодельный снегоход можно взять от бензопилы «Урал» или «Дружба».

Применение бензопилы

Такое устройство, как бензопила, применяется широко в домашнем хозяйстве и на больших предприятиях. Сложно найти инструмент, который будет соперничать с ней по функциональности. Возможности бензопилы делают ее незаменимой во многих сферах хозяйства.

Для выполнения различных работ бензопила имеет ряд свойств, способствующих применению ее в как многофункционального инструмента:

1. Присутствие высокопроизводительного бензинового двигателя, который отличается еще к тому же своей компактностью.
2. Двигатель бензопилы не требует больших вложений.
3. Высокая производительность двигателя.
4. Бензопила может работать в трудных условиях.
5. Герметичность подачи топлива позволяет использовать бензопилу в различных положениях.
6. Устройство муфты сцепления защищает важные узлы инструмента от поломок и больших нагрузок.
7. Наличие удобного выходного вала позволяет подсоединить к нему дополнительное устройство.
8. Независимость применения пилы от условий: с ней можно работать где угодно.

Время на изготовления снегохода своими руками

Время, которое придется потратить для конструирования самодельного снегохода с применением бензопилы «Дружба», напрямую зависит от выбранного чертежа и схемы. Для ускорения процесса можно подобрать на просторах интернет в качестве основы уже имеющуюся рабочую модель. В таком случае можно использовать имеющиеся замеры и чертежи. При разработке собственного варианта на это придется потратить дополнительное время.

Большую роль во временных затратах будет играть имеющийся набор комплектующих, материала и инструментов. Также немаловажную роль имеют ваши слесарные и конструкторские навыки. Плюс ко всему прочему время зависит от места работы. Понятно, что в оборудованной всем необходимым мастерской дело пойдет гораздо быстрее. При благоприятном стечении обстоятельств, возможно, вполне управится за пару дней.

Другие варианты создания

Есть и другие способы конструирования снегохода с использованием лыж или гусеничной задней передвижной части. В этих импровизированных снегомобилях и сноубайках используют велосипедные колёса.

Снегоход из скутера

Один из простых вариантов самоделки можно самому сотворить из любого скутера или мопеда. Здесь различаются лишь рамы, размеры гусениц, других деталей. Такой снегоход вряд ли получится мощным и будет с трудом двигаться сквозь заснеженные сугробы. Поэтому используют колёса меньшего диаметра и наращивают раму. Такая самоделка из мопеда хорошо передвигается по небольшому снежному покрытию или насту. Весной можно заменить лыжу или гусеницу обратно на колёса и вновь получить скутер или мопед.

Снегоход из бензопилы

Используя мотор из триммера, многие умельцы могут самостоятельно изготовить разные устройства: культиваторы, мотовелосипеды, снегоуборщики и, конечно, снегокаты (или снегоходы).

Изделие получается не особенно мощным, но надёжным, лёгким и удобным в обращении.

Снегоход из мотособаки

Из мотобуксировщика или мотособаки получить снегоход ещё проще, практически нет необходимости собирать его заново – достаточно добавить лыжи с рулевым управлением и внести незначительные изменения.

Снегоход из квадроцикла

Ещё меньшей переделке подвергается квадроцикл для лучшей проходимости по зимней заснеженной местности. По существу всё ограничивается тюнингом, который состоит из установки гусениц, хотя процесс этот дорог и трудоёмок.

Снегоход на камерах

Про самоделки на камерах или пневматике уже было замечено выше. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

К плюсам можно отнести высокую проходимость машины, к минусам – низкую манёвренность.

Снегоход-трансформер

Складной снегоход называют мини-снегоход или трансформер. Главное его отличие – удобство и простота в эксплуатации. Он легко помещается в сложенном виде в багажнике или даже на сидении легкового автомобиля.

Снегоход из культиватора

И ещё один смекалистый вариант изобретательного применения – снегоход из культиватора. Обычно культиватор есть в каждом фермерском хозяйстве и без дела простаивает зимой. Используя двигатель согласно схеме сборки, мастерим аппарат для зимнего передвижения. Мощность небольшая, но на деле практично и эффективно.

Стойки

Для установки систем необходимо проработать рамную основу. Обычно на практике центральную часть изготавливают из уголка 63х50 мм. Опорные катки крепятся кронштейнами, которые приваривают в нижней части рамы.

Для установки цепной передачи и редуктора предусматривают площадку из листовой стали, которую приваривают на раму. Используется готовое сидение с другой техники или формируют модуль из фанеры, его обтягивают тканью с поролоном или подходящим материалом. Перед установкой сидения следует обязательно предусмотреть опору для него. Из уголка 30х30 мм изготавливают стойки.

В качестве балки, соединяющей траверсу и переднюю часть рамы, мастера рекомендуют воспользоваться обыкновенной водопроводной трубой, на которую будет крепиться ведущий мост. В центре прикрепляют стойку для установки мотора, по бокам крепятся лыжи. Гусеницу можно взять новую или от Бурана. Приводным валом может служить труба 14-15 мм.

Далее на поперечину крепится двигатель, устанавливают редуктор, затем топливный бак. Тормозную систему обычно не устанавливают, поскольку скорость передвижения снегохода из бензопилы предполагается в пределах 25-30 км/ч. В качестве опорных катков и осей идеально подходят детали с сортировочной техники.

Система управления основана на движении опорных рычагов посредством двуручного руля. Можно воспользоваться рулем от старого велосипеда. Цепная передача — из двух ступеней. Первая – с большой ведомой звездочкой, вторая ступень – с ведущей звездочкой. Дополнительно в целях безопасности оснащают снегоход из бензопилы фарами, различными ограничителями.

Сфера использования

Предлагаемое сегодня в продаже оборудование отличается универсальностью, надежностью и простотой использования. Принято выделять две группы бензорезов в зависимости от технологии работы с техникой:

• Для мокрой резки.
• Для сухой работы.

Оборудование для мокрой резки имеет дополнительный бак с жидкостью для охлаждения. В качестве такой жидкости обычно используется холодная вода, которая по трубам подается непосредственно к месту резки, охлаждая нагревающийся диск. Тем самым удается решить проблемы с нагревом разрезаемых деталей. Уменьшается количество мелкой пыли, которая может выделяться при работе с бетоном, керамикой и другими материалами.

Устройство бензореза для сухой резки отличается простотой конструкции. Такая техника имеет небольшую производительность, что ограничивает ее использование исключительно бытовыми работами по дому. Процесс разрезания металла бензорезами данного типа будет длиться дольше, а при работе с железобетоном выделяется большое количество пыли, поэтому необходимо использование перчаток, защитных очков и респиратора.

Как выбрать инструмент?

В продаже можно встретить многочисленные типы дополнительных насадок для пилы. К таковым относятся – бензорез, пилорама, насос, бур и т. п. Несмотря на столь широкий ассортимент продаваемых насадок, можно изготовить и самостоятельно дополнительный механизм для бензопилы.

Чтобы выбрать пилу, которая послужит основой для новой дополнительной насадки, нужно учитывать следующие качества:

• Мощность пилы. Двигатель, работающий в пределах 2-3 кВт, будет достаточным для множества приспособлений.
• При выборе бензопилы лучше всего ориентироваться на недорогие модели, так как двигатель может не выдержать новую нагрузку. При покупке дорогой модели можно потерять кучу средств. Рекомендуется использовать устаревшие виды пил, чтобы при поломке не жалеть о растраченных вложениях.
• Простота разборки пилы, чтобы можно было с легкостью собрать и разобрать устройство, а также выбрать дешевые запчасти.

Для применения переделок подойдут такие модели бензопил, как Урал, Штиль или Дружба.

Самодельный снегоход из бензопилы своими руками

Независимо от типа используемого двигателя и устройства самодельного снегохода из используемой в хозяйстве бензопилы, его изготовителю потребуются детальные чертежи. Схема изготовления опишет правильный порядок монтажа используемых элементов, а также подходящие способы их крепления на раму.

После изучения схемы нужно переходить к подготовке рабочего места.

Под рукой у изготовителя должны быть:

• болгарка и набор режущих дисков;
• аппарат для сварки;
• дрель и сверла разного диаметра;
• несколько листов предварительно окрашенной стали;
• металлические и пластиковые трубы разного диаметра;
• уголки и лонжероны;
• лыжи или транспортерная лента;
• болты, саморезы и другие крепежи разных размеров.

Чтобы изготовителю было легче собрать самодельный снегоход из бензопилы, порядок его действий должен быть следующим:

1. Вначале нужно сделать опорную раму – крепкий, устойчивый к нагрузкам и вибрации каркас, к которому будут крепиться все рабочие узлы снегохода. Основа рамы собирается из сварных лонжеронов. Посреди них должна располагаться металлические уголки, а в передней и задней частях – стальные пластины, толщиной не менее 2 мм. Чтобы сделать каркас более прочным, края пластин потребуется согнуть под прямым углом. В передней и задней частях используемых лонжеронов нужно проделать аккуратные отверстия для их беспрепятственного соединения с гусеницами или лыжами. Для более надежной фиксации оси должны крепиться при помощи гаек и контргаек. Помимо своей основной функции, оси опорных катков также будут играть роли поперечин, расположенных между лонжеронами. К установленным на лонжеронам потребуется приварить стойки, заранее сделанные из стальных уголков, размерами 30×30 мм. Между первой парой стоек нужно установить площадку для монтажа редуктора, а также промежуточного вала, предусмотренного в цепной передаче используемой бензопилы. Между второй парой стоек крепиться площадка, на которой будет монтироваться сиденье и ящик, играющий роль своеобразного багажника;
2. Далее потребуется сделать гусеницы для снегохода из бензопилы. Для этого подойдет транспортерная лента. В устройстве гусениц роль приводного играет передний вал, который можно заранее сделать из трубы, диаметром 3 см. На готовый вал должны быть надеты круглые фланцы с предварительно проделанными в них отверстиями. Сами фланцы нужны для того, чтобы закрепить на них зубчатые приводные колеса гусениц. В отверстиях, расположенных по бокам трубы, потребуется впрессовать и приварить цапфы. Последние нужно заранее проточить для монтажа подшипников. Роль ведомой в устройстве цепной передачи играет звездочка, установленная в ведущем гусеничном валу. Зафиксировать ведомую звездочку можно на правой цапфе, в предварительно проделанной на ней шпоночной канавке. Для крепления звездочки потребуется гайка М14. Задний вал самодельной гусеницы выполняет функции натяжного. В его устройстве оба наконечника обычные и удлинять их не нужно, так как задний вал крутящий момент от двигателя не передает;
3. Далее изготовителю потребуется установить и надежно закрепить двигатель от бензопилы. Лучше всего выбрать для монтажа ДВС подмоторную стойку, которая должна крепиться к балке при помощи сварки. Сверху на стойку нужно установить топливный бак. Редуктор, который также можно взять от бензопилы, должен устанавливаться на площадке, и быть развернутым на 180 ⁰;
4. На финишном этапе потребуется обустроить место водителя снегохода. Кресло можно сделать из нескольких досок, толщиной 2 см, и обшить плотной мягкой тканью или поролоном. Крепить сиденье нужно при помощи петель.

Двигатель

Ключевым узлом самодельного снегохода является двигатель. В отличие от остальных деталей, таких как шина или цепь, этот агрегат должен функционировать без малейших сбоев. В противном случае машина останется неподвижной или заглохнет в неподходящий момент.

Следующим, не менее важным, узлом системы, является редуктор. Он тоже играет ключевую роль в безотказной работе снегохода.

Звездочки

На правом наконечнике имеется специальный паз под монтаж звездочек цепной передачи. Речь идет о звездочке гусеничного вала, которую фиксируют посредством гайки. Для реализации такого действия на наконечнике изготавливают соответствующую резьбу.

Наконечник вала обладает аналогичными габаритами, а его крепление выполняют точно так же, как и звездочки вала.

Звездочку с наибольшим количеством зубьев устанавливают на первой ступени трансмиссии. Силовая установка «Урала» насчитывает до 38 зубьев.

Рулевое управление

Для производства функционального и комфортного самохода, которым будет легко управлять неопытному водителю, можно применить любой доступный руль, включая велосипедный. При таком раскладе понадобится обеспечить ручное управление оборотами, что требует некоторых усилий. Избежать лишней траты времени можно с помощью использования руля от мопеда или мотороллера, который уже оборудован узлом управления мощности. В таком случае конструкция станет максимально комфортной и надежной.

Выбор бензопилы

В торговых точках можно встретить несколько моделей бензопил. Наиболее популярные из них, это бензопила «Дружба», бензопила «Урал» и бензопила «Штиль». Прежде, чем выбрать, следует хорошо подумать, сопоставив их технические характеристики.

Бензопила «Дружба»

Это самая простая бензопила, которая может быть использована в качестве движка на снегоход. В итоге получается элементарная конструкция без ничего лишнего.

Единственный недостаток – это большой вес при сравнительно малой мощности. Кроме этого, на конструкции отсутствуют детали для крепления кожухов безопасности. К тому же эта конструкция устарела по всем показателям.

Технические характеристики:

• Мощность – 1 кВт;
• Вес – 12 кг;
• Двигатель (двухтактный);
• Длина шины – 45 см;
• Топливо (бензин).

Бензопила «Урал»

Это специализированная модель, имеющая большую надежность, мощность и меньший вес, по отношению к мощности. Это экологически чистый агрегат, способный работать в экстремальных условиях.

Если решено использовать бензопилу «Урал», то это хороший выбор. Ее технические характеристики полностью соответствуют, заявленным.

Технические характеристики.

• Мощность – 3,68 кВт;
• Вес – 11,7 кг;
• Двигатель (бензиновый двухтактный);
• Габаритные размеры – 46х88х46 см;

Бензопила «Штиль»

Она так же подойдет для создания снегохода своими руками. Это экологически чистый аппарат, абсолютно безвредный для человека. Основное достоинство бензопилы – это малый вес и бесшумность в работе, по сравнению с бензопилой «Урал», а тем более, если сравнить с бензопилой «Дружба».
