Как самому сделать стойку для болгарки

Инструкция по изготовлению самодельной стойки для болгарки

В общем виде действовать надо так:

1. Первым делом профтрубы нарезаются на отрезки, а затем либо привариваются, либо прикручиваются при помощи болтов. Во втором случае необходимо будет просверлить отверстия для крепления. В результате получается подставка в виде рамы.
2. Следом соединяется скоба, к которой будет непосредственно прикреплена УШМ: в профиле сверлятся два отверстия диаметром 1 см и отпиливаются два отрезка по чертежу.
3. Затем они должны быть прикреплены к подставке при помощи крестовины из двух отрезков, посреди которых также сверлится отверстие. В нём будет установлена шарнирная ось.
4. Сквозь отверстия продевают болт М10 (15 см длиной) — он и будет осью. Удлинённые гайки привариваются к профилю, но так, чтобы они свободно вращались.
5. На втором этапе изготавливается рычаг. Он может быть как маятниковым, так и неподвижным. Длина штатива рассчитывается из длины самой болгарки. Сделав два отреза, необходимо приварить их к гайкам, предварительно разметив их положение.
6. Чуть ранее на болгарке была закреплена скоба, которую теперь нужно привинтить к штативу. Поможет в этом закрепленный у основания поворотный угловой элемент.
7. При установке УШМ на самодельный держатель необходимо строго отмерять углы угольником. К стойке болгарка крепится болтами.
8. Третьим этапом делаются направляющие. Для этого к основанию прикрепляются ещё два отреза, а также неподвижный болт. Чтобы поворотный угол перемещался, в нём необходимо просверлить отверстие, в котором будет крепиться болт.
9. В скобе на болгарке делают отверстия, чтобы завинтить в них крючки. А в качестве подставки для станины подойдут болты, вкрученные с нижней стороны.

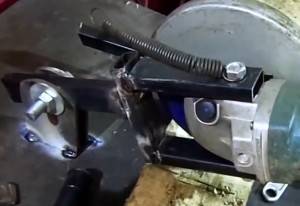

10. На крючки цепляется пружина, чья длина должна быть измерена заранее. Её функция состоит в том, чтобы болгарка могла вставать вертикально после окончания работы.
11. На финальном этапе самодельная станина для болгарки тестируется: делается пробный разрез и проверяется его угол.

В том, как сделать стойку для болгарки самому, нет ничего замысловатого.

Модель с небольшим кругом

Маятниковая пила

• Этап 1: Создание кронштейна углового шлифовального станка. Можно использовать резьбовые отверстия в болгарках в качестве опорных точек для кронштейна. Существует множество способов приблизиться к созданию ручки, это зависит от типа болгарки, с которой вы решаете работать. Критические измерения необходимы для компоновки функционального дизайна, позволяющего легко отделять болгарку для ручной работы. Для сборки устройства потребовалось пять кусков плоского металлического стержня. Сварка их вместе создала пользовательский кронштейн. Необходимо сварить короткую арматуру в качестве стержня, чтобы прикрепить деревянную ручку.
• Этап 2: Создание зажима, который крепко будет держать рукоятку шлифовальной головки против головки регулировочного болта.
• Этап 3: Затем необходимо прикрепить ногу к переднему концу стержней, чтобы закрепить кронштейн болгарки, включив функцию шарнира, позволяющую шлифовальному станку поворачиваться к режущему столу.
• Этап 4: Создание основы. Возможно использовать простую раму, используя трубки и смонтировав их с помощью двух кусков железа. Необходимо образовать плоскую платформу для крепления механизма ползуна.
• Этап 5: Сборка.
• Этап 6: Добавление стола для резки. Стол для резки состоит из стальной пластины. После того как все детали собраны и отрегулированы, выровняйте вертикальную поверхность режущего колеса.
• Этап 7: Окончательное тестирование.

Маятниковая пила

Чертежи стойки для болгарки

В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.

Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.

Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.

Материалы и инструменты

Первая трудность, с которой сталкивается домашний умелец на этапе подготовки, — поиск нужного материала.

Водопроводные трубы сгодятся для изготовления шарниров и направляющих, металлический уголок для станины.

Главным и самым сложным узлом стойки для болгарки является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен произвольно отклоняться влево или вправо.

Отнеситесь к конструированию узла с наибольшим вниманием. Идеальным вариантом станет использование роликовых подшипников обеспечит наилучшие точность реза и жёсткость

Здесь лучше потратиться.

Поэтому подберите пару подшипников подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.

Но если с подшипниками не срослось, — можно подсмотреть варианты самодельных конструкций этого узла.

Качеством такая стойка для болгарки своими руками будет уступать подшипниковой, но не критично.

Для «фанерного» станка в качестве шарнирного узла вполне подойдут крепкие петли-навесы, используемые для крепления дверей и калиток.

Для надёжной и плотной фиксации болгарки в держателе, ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем. А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.

Станину, на которую будет крепиться стойка для болгарки своими руками, лучше всего сделать из толстого листа металла. Возможны и другие варианты, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса.

Не забудьте, что включение/выключение болгарки на стойке привычным образом теперь не получится.

Если в вашем распоряжении имеются металлические заготовки, то соединять их лучше всего сваркой. Если такой возможности нет, — придется обращаться за помощью к сварщикам, т.к. болтовые соединения со временем разбалтываются и сводят на нет всю жесткость металлического каркаса.

Изготовление основных узлов

Итак, опишем процесс сборки станины поэтапно:

1. Основную сложность представляет устройство поворотного рычага, который должен надежно фиксировать болгарку и обеспечивать ее поворот на 90°. Для этого можно использовать металлические уголки или профильные трубы с прикрученным к ним в двух плоскостях болтами, которые будут обеспечивать прижим инструмента.

2. Для изготовления шарнирного устройства можно взять три шатуна от старого авто и осевой палец. Это устройство не будет иметь люфтов и зазоров, а ось шарнира будет проходить параллельно плоскости стола, обеспечивая точность среза. Хотя собрать поворотный рычаг можно и из обычных шарниров.

Поворотный рычаг, собранный из шатунов и осевого пальца

3. Старые пружины подходящего размера обеспечат плавное движение поворотного рычага и возврат болгарки в исходное положение.

4. Чтобы поворотный рычаг встал точно под прямым углом, подставляем к уже собранной конструкции слесарный уголок, и с помощью монтажки чуть подгибаем шатунный механизм.

С помощью слесарного уголка выставляем поворотный рычаг точно под прямым углом

5. Для обеспечения свободного хода инструмента в столе делаем прорезь нужного размера с помощью отрезного круга самой большой толщины. При необходимости дорабатываем ее (расширяем и удлиняем) небольшой болгаркой.

6. Точную резку деталей под углами 45 и 90° можно обеспечить, прикрутив к рабочей поверхности стальной уголок. Для этого вставляем диск в прорезь и намечаем места расположения отверстий для крепления. Меняя расположение такого устройства относительно диска, можно будет поворачивать детали под разным углом. Для получения зеркального угла под 45° понадобится подготовить отверстие, которое будет находиться относительно диска под 135°.

Отверстия для крепления уголка под 45, 90 и 135°

7. К нашей станине можно прикрепить и подвижную линейку с ограничителем. Обрезать изделия в этом случае можно будет максимально точно.

8. Для удобства работ к вертикальной стойке, зажимающей болгарку, на стороне, противоположной диску, понадобится также прикрепить ручку. В качестве нее можно использовать длинный болт с плотно насаженной на него пластиковой трубкой.

9. Для проверки центровки вставляем в устройство болгарку и вручную несколько раз прокручиваем диск. При отсутствии биений включаем ее на малые обороты и пробуем разрезать деревянную заготовку. Если инструмент начинает вибрировать, ищем причину и ее устраняем.

10. Включение/выключение устройства лучше сделать дистанционным – ведь руки работающего всегда заняты. В этом случае используем магнитный пускатель, прикрепленный на ножной педали.

Выбор материала для станины

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Станина для болгарки

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.

Для сложных конструкций понадобится сварочный аппарат, но проще обойтись винтовыми соединениями. Если работы не требуют особой точности, то болгарку можно использовать просто как переносной инструмент.

Для выполнения точных работ, например, со шлифовальной насадкой, может понадобиться стационарное приспособление – стойка для болгарки УШМ (своими руками можно собрать простой разборной станок, который после использования будет сложен и спрятан в отведенное для него место). Такая станина иногда изготавливается также из дерева. Деревянную станину целесообразно сделать, если не предполагается частое и продолжительное использование УШМа.

Надежное крепление инструмента

Многие, загоревшись идеей сделать стойку, ищут в интернете чертежи, не задумываясь, что именно на их инструмент их может не быть, поскольку каждая модель индивидуальна и крепление к ней нужно делать, как говорится по месту.

Предлагаю рассмотреть разные примеры того как люди сделали крепление, и мы возьмем из каждого самое лучшее. Вот несколько фотографий расположения и фиксации болгарки исходя на потребности и желаемый функционал.

№1 Крепление болгарки в каркас	№2 Еще одно крепление болгарки
№3 Самый простой вариант фиксации инструмента на трубе	№5 Еще один пример интересного крепежа

Как видно из фотографий крепление болгарки у каждого индивидуально, но самое главное, что в каждом из них инструмент крепиться надежно. На первом снимке инструмент вставляется в каркас и фиксируется болтами в местах крепления рукоятки.

Второй пример похож на первый, только каркас имеет индивидуальную конструкцию и к нему добавлена ручка управления, в виде приваренной трубы 20х20 для контроля усилия реза и удобства работы.

Третий вариант вообще покоряет своей простотой и минимализмом. Болгарка крепится за защитный кожух, в котором проделаны отверстия под болты и весь станок состоит из минимального количества деталей.

Итак, с креплением инструмента определились. В нашем случае это третий вариант – крепление инструмента к защитному кожуху. Сделать его крайне быстро и просто.

Понадобятся два болта на 10 и две самоконтрящиеся гайки, только гайки должны крепиться снаружи кожуха. Пару пластин и труба на которой все крепится. Полагаю, найти такие части не составит труда.
Посмотрите видео, насколько просто сделано крепление

Надежные упоры и зажимы

На всех пяти фотографиях видны различные приспособления для зажима детали, все они по своему хороши и удобны и, тем не менее, из них можно выбрать одно наиболее правильное решение. Самый надежный и верный вариант крепления – тиски.

1. Они надежно фиксируют заготовку.
2. Вам нет необходимости придерживать ее руками.
3. В случае разрушения диска во время реза удержать деталь в руках крайне сложно и если она будет в тисках, риск получить травму снижается.
4. А если приобрести поворотные тиски и в основании стойки сделать продольный паз для перемещения крепежа вдоль линии реза то вы сможете делать косой рез, что увеличивает функционал вашего станка.

Станина для резки листовой стали

Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями. Основные части такого станка:

1. Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
2. П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
3. Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
4. Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

• У мастера всегда есть возможность расположить болгарку под нужным углом.
• Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
• Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
• За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
• В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
• Существенно повышается производительность труда.
• Эксплуатация таких стоек отличается высоким уровнем безопасности.
• Гарантия высокой степени устойчивости для вращающегося держателя.
• Отсутствует необходимость удерживать тяжёлый инструмент в руках.
• Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
2. Требуется повышенная точность реза.
3. Необходимо с одними и теми же параметрами обработать несколько изделий.
4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб., но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер. Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

Состоят такие станины из следующих элементов:

• Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
• Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
• Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
• Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
• Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
• Измерительных приспособлений, чаще угловой или обычной линейки;
• В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
2. Получение качественного и ровного реза, что делает устройство совершенным
3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

• Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
• Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

Изготовление самодельного станка из болгарки особенности

Изготовить самостоятельно станок из болгарки не трудно самостоятельно. Причем разнообразие вариантов изготовления имеется много, что зависит от имеющихся подручных материалов и воображения. Различают два вида отрезных стационарных станков из болгарки:

1. Простой — такое название он получил по одной причине, которая заключается не только в простоте изготовления, но и минимализме самого устройства. Инструмент крепится к верстаку при помощи дополнительных материалов, и можно его эксплуатировать
2. Сложный — такие станки рационально изготавливать, если планируется часто его использовать для разных действий. В большинстве случаев для домашнего гаража хватает простейшего устройства, на изготовление которого уходит немного времени, сил и расходных материалов

Для того чтобы изготовить отрезной станок из болгарки своими руками, понадобятся расходные материалы, которыми являются металлические пластины, а также профиля и крепежные элементы — болты, гайки и шайбы. Из специализированного инструмента понадобится только электродрель и сварочный аппарат. Более детально о том, как изготовить простейший вариант отрезного станка из болгарки, рассмотрим ниже.

Шаг 4: Изготовление рамы

На раме будут крепиться ползунковый механизм и стол для резки. Ползунковый механизм крепится за направляющие из труб ПВХ с помощью четырех U-образных пластиковых хомутов.

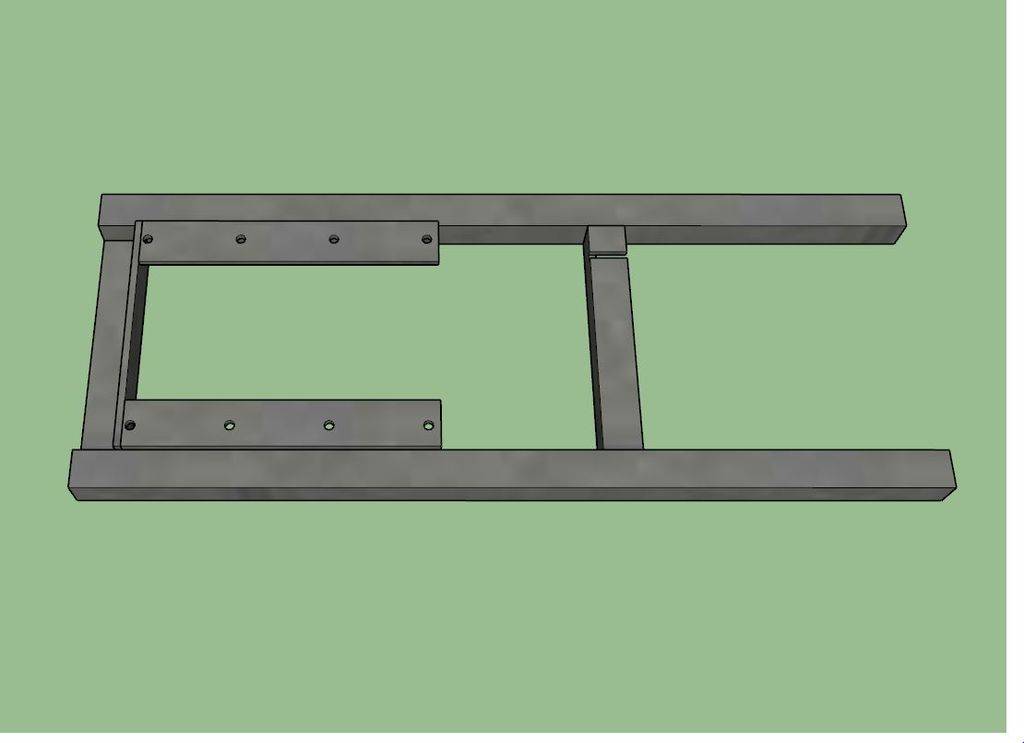

Изготовление рамы производим в следующем порядке. Возьмите две трубы квадратного сечения 25*25 мм и соедините их на расстоянии 150 мм друг от друга с помощью двух стальных уголков сечением 25*25. Затем возьмите два стальных уголка 35*35 длиной 230 мм и приварите их по бокам труб рамы так, чтобы они образовали некую плоскость, к которой будут крепиться направляющие с помощью хомутов (см. фото)

Обратите внимание на то, что платформа должна быть выше основания примерно на 6 мм. Это позволит ползунковому механизму свободно перемещаться над разрезаемыми изделиями

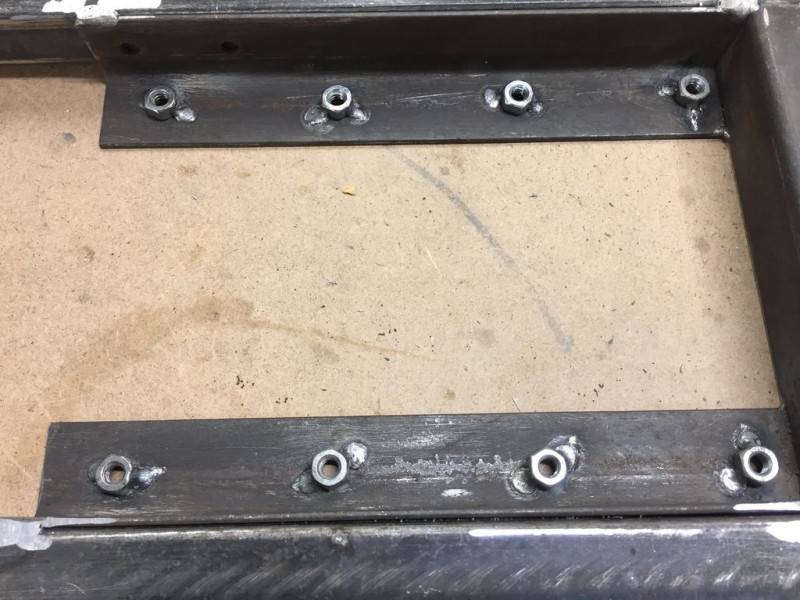

В каждом стальном уголке платформы просверлите четыре отверстия и приварите снизу напротив отверстий гайки. Это упростит крепление направляющих U-образными хомутами.

В переднем уголке, соединяющем трубы рамы, сделайте прорезь для того, чтобы отрезной круг шлифовальной машины мог беспрепятственно перемещаться во время работы на станке.

Маятниковая станина

1. Опора или станина – часть, от которой отходит вертикальная стойка и куда укладывают заготовку для разрезания. Опорная часть также выполняет главную функцию – удержание всего станка в устойчивом положении.
2. Вертикальная неподвижная стойка, или штатив для УШМ, – этот элемент конструкции является частью маятникового механизма и опорой для подвижной консоли.
3. Подвижная планка или консоль – деталь, к которой непосредственно крепится болгарка.

Опорную часть в основном изготавливают из листового металла. В качестве нее может выступать заводская станина, например от сверлильного станка или любого другого, где имеется плоская платформа. На станине для УШМ обязательно должна присутствовать направляющая, куда упирают трубу во время резки. Направляющая не дает смещаться заготовке во время проведения операции. Кроме этого, для большего удобства можно снабдить опору прижимным механизмом, который будет неподвижно фиксировать трубу к направляющей во время работы УШМ.

Стойка, или штатив, – вертикально идущий вверх элемент. Он может быть изготовлен из профильной или круглой трубы. В верхней части крепится подшипниковый узел для подвижного соединения стойки с маятниковой консолью УШМ. Высота штатива зависит от размеров болгарки и устройства маятника. Тип трубы (ее геометрические параметры и толщину стенок) выбирают в зависимости от мощности и массы электроинструмента.

Маятниковая планка УШМ выполняет две функции. Во-первых, она жестко удерживает болгарку, тем самым не давая смещаться диску в осевом направлении. Во-вторых, с помощью нее совершается подача инструмента в область обработки, то есть УШМ может опускаться в рабочее положение, производить рез и снова возвращаться в исходную позицию. Для управления консолью на ней также предусмотрена специальная ручка.

Конструкция противовеса с амортизатором

1. Традиционный тип. Его делают при помощи установки грузика на хвосте консольной планки. Вес груза подбирают таким образом, чтобы в исходном положении болгарка была вверху, но при ее опускании на заготовку не приходилось прикладывать больших усилий.
2. Пружинный механизм в роли противовеса. В этом случае в верхнем положении УШМ удерживает сила упругости пружины. Наиболее подходящая для этих целей – пружина для закрывания дверного полотна.

Амортизатор или упор также является необходимым в конструкции стойки для болгарки. Основная задача такого элемента – не допустить перемещения инструмента при движении вниз ниже определенного уровня. В момент, когда труба полностью перерезана, опускание болгарки должно прекратиться.
