Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?
Вы доберетесь до стального шарика диаметром 7 мм поз.20.
Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.
Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.
Дальше надо снять вал редуктора.
Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.
Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.
Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.
Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Успехов вам!
Неисправности переключателя
На протяжении ознакомления с вопросом, как собрать Макита 2450, следует узнать нередкие неисправности переключателя. Они случаются вызваны износом железных штырей. В данном случае не будет врубаться какой-либо из режимов. Будет нужно сменять переключатель. Это следует сделать и для которого предназначена конструкция поломки посадочных выступов.
В том случае износилось резиновое кольцо, происходит малозначительное вытекание смазки. Придется его сменять.
Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Бывают вариации повредиться лапки фиксатора. Чтоб избежать всех перечисленных выше поломок, необходимо аккуратненько обращаться с инвентарем.
Неисправность переключателя
В процессе ознакомления с вопросом о том, как собирать Makita 2450, необходимо выяснить частые неисправности коммутатора. Они могут быть вызваны износом металлических штифтов. В этом случае любой из режимов не будет активирован. Необходимо будет заменить переключатель. Это должно быть сделано в случае перелома посадочных выступов.
Если резиновое кольцо изношено, будет небольшая утечка смазки. Я должен заменить его.
Бывает, что замок ломает клюв, который прикреплен к углублениям редуктора. Ноги когтей могут быть повреждены. Чтобы избежать всех вышеперечисленных сбоев, вы должны тщательно обрабатывать инструмент.
Сборке вала ударного механизма
Сначала необходимо смазать внутреннюю часть цилиндра поз.32 и вставить туда ударник поз.30.
Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место предназначения, надев его на смазанный цилиндр поз.32. Для смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Makita. Смазки выпускаются нескольких видов: Makita P-08361 иMakita183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров употребляется смазка марки Makita 196804-7.
Смазки различаются по цвету, но обладают вполне похожими чертами. Для вас какие смазки употребляются в перфораторе Makita 2450 и 2470?
И вот для нас собранный механический блок. Видео общей разборки и сборки перфоратора Makita 2450
Чиним Makita HR 2450 \ Замена стального корпуса \Сборка перфоратора Makita HR2450
Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Нашему клиенту остается!
На данный момент смажем что остается сделать нашему клиенту части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на крутящиеся поверхности.
Но еще пример щедрого смазывания механического блока.
Так тоже допускается наносить смазку. Кашу маслом не испортишь!
Смазанный механический блок необходимо обязательно закрыть пластмассовым корпусом поз.14 темного цвета. Наложив корпус сверху на узел, придавите корпус до работоспособной}} версии фиксации узла тут. Отсталость вставить четыре болта поз.10 в корпус и закрутить.
На данный момент пришла очередь присоединения к механической части ротора электродвигателя.
Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.
Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.
Как смазать и собратьперфораторMakita 2450 и 2470
https://ритуалфеникс.рф кладбище вся правда о керчи.
К сборке хоть какого механизма следует приступать после тщательной подготовки. Необходимо приготовить не только детали, ну и инструменты, место, смазочный материал.
Из инструментов не обойдется без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.
Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?
Вы доберетесь до стального шарика диаметром 7 мм поз.20.
Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.
Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.
Дальше надо снять вал редуктора.
Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.
Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.
Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.
Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Успехов вам!
Советы
При правильном уходе и периодической чистке инструмента его срок службы значительно увеличится. Не соблюдайте определенные правила работы перфоратора, чтобы снизить риск неисправности.
- Проверьте состояние устройства перед использованием.
- Когда закончите, очистите машину от грязи. Вы можете использовать поток воздуха, например, из пылесоса.
- Если вам необходимо перевозить его в холодное время года для работы с электрическим прибором, дайте ему прогреться перед использованием (масло должно растаять).
- Следуйте инструкциям по эксплуатации в инструкциях.
- Храните продукт в теплом, сухом месте.
- Избегайте попадания влаги и конденсата из воздуха.
- Если устройство не используется в течение длительного времени, лучше хранить его в полиэтиленовой и картонной коробке.
Узнайте, как устранить инъекцию Makita. Следующее видео.
Источник
Коробка передач
Чтобы извлечь корпус из коробки передач, поднимите панель инструментов вверх. Перфоратор следует прижать к рабочему столу, потянув за корпус. В этой ситуации все детали остаются на своих местах.
После того, как они были проверены, проверены и заменены, корпус коробки передач находится на своем месте. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы должны быть смазаны.
Во время сборки корпус коробки передач должен быть очищен керосином или бензином. Затем оболочка помещается в исходное место. Переключатель режима не должен находиться в нем.
Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450
В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.
Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:
- крестовую отвертку;
- шило или спицу.
Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:
- Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
- Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
- Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
- Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
- Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.
ВИДЕО ИНСТРУКЦИЯ
Полезные советы
Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.
После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.
Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.
Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.
Причины поломок
Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.
Представим несколько вариантов часто встречающихся проблем:
- заполнение грязью, пылью, влагой;
- смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
- спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
- большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
- частое переключение режимов со временем приводит к облому кнопки переключателя.
Как определить целостность статора, не разбирая перфоратор
Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.
Схема прозвонки статора и ротора
Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.
Простая схема подключения коллекторного двигателя
Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита 2450 при температуре +20ºС лежит в пределах 25 Ом. Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток
Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток
Видео: как проточить якорь и подобрать щетки
Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта
Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.
Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.
А вот и статор
Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.
Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой
Видео: Диагностика якоря и статора Индикатором Короткого Замыкания.Проверка якоря.Проверка статора.
Устройство перфоратора Макита
Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.
Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.
Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.
Производитель представляет следующие технические характеристики:
- Общий вес – 2,04 кг
- Система SDS позволяет крепить буры
- Можно долбить и сверлить
- В системе предусмотрены три режима функционирования
- Наибольшее число ударов в минуту – 4500
- Поступательная сила движения – 2,7 джоуля
- Мощность сетевого питания составляет 780 ватт.
Порядок разборки перфоратора
Уложите перфоратор на чистую поверхность.
Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.
В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

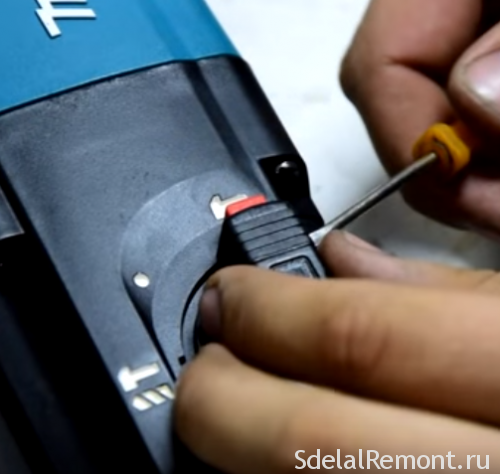

На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».
Зажатая пальцами ручка вынимается из пазов корпуса.
Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450
Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.
На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.
Порядок разборки перфоратора
Уложите перфоратор на чистую поверхность.
Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.
В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».
Зажатая пальцами ручка вынимается из пазов корпуса.
Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450
Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.
На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.
Ремонт
“Макита 2450” своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.
Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.
