Как разобрать Makita 2470

Ремонтируем подшипник скольжения

Когда подшипник в электрической дрели приходит в негодность, происходит вибрация патрона. В результате этого ломаются тонкие сверла. Отверстия, которые делаются таким инструментом, выходят неровными. Причина данного явления в загрязненности и износе втулок.

Когда загрязненная втулка, находящаяся на корпусе, будет тщательно очищена и хорошо покрыта смазочным материалом, срок ее работы будет надолго продлен.

Однако подшипник, выполненный из бронзы и впрессованный в перфораторный диск, обычно выходит из строя и приходится его менять.

Втулка же меняется на новую, которая выточена при помощи токарного станка. Здесь нужна большая точность. В домашних условиях это сделать достаточно сложно, ведь необходимы навыки владения токарным станком.

Зато справиться с демонтажом старого изношенного подшипника, и далее с установкой нового сможет любой владелец электрической дрели.

Чтобы достать сломанный подшипник, примените оснастку, в которой применяются болты, гайки и шайбы.

Резьба внутри втулки будет нарезана, когда вы будете вкручивать болт

Очень важно правильно подобрать размер болта. Для облегчения данной работы примерите тиски с гаечным ключом. Вы быстро извлечете втулку

Ее теперь можно отправить в качестве образца, чтобы токарь изготовил новую деталь

Вы быстро извлечете втулку. Ее теперь можно отправить в качестве образца, чтобы токарь изготовил новую деталь.

Новую деталь подшипника ставим обратно по аналогии с извлечением старого подшипника скольжения. Для того, чтобы сделать все правильно и успешно, потребуется отцентровать деталь и оснастить, чтобы сила распределилась равномерно.

В середине оправки просверлите отверстие в одной оси втулки. Подберите подходящий винт, у которого потайная головка подойдет к этому отверстию.

Сверху винта привинтите гайку, а втулку утопите внутрь оправки.

Устройство перфоратора Makita

Среди пользователей перфоратор Makita зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует Специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно протягом всего срока службы.

Makita нашел широкое применение у людей, Которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес — 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверла
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту — 4500
• Поступательная сила движения — 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимает инструмент к столу. Такое положение предотвратит случайное смещение составных частей

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: вставить переключатель в положение «сверление» в Посадочное гнездо в щелчком; перевести переключатель против часовой стрелки в положение «удар»; перевести переключатель со щелчком против часовой стрелки до положения «сверление»; вставить пружинку и красную кнопку; сверху вставить накладку к фиксации. Переключатель режимов собран.

На втором этапе следует разобрать Быстроразъемные патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Makita 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарнымы навыками.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая Не только крутящий момент и поступательные ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Разобрав патрон, Выкрут четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, Надавливая на торец вала перфоратора, Снимите черную пластмассовую крышку.

Чтобы вынуть механический блок из зеленого корпуса статора, нужно:

Теперь можно вытаскивать механический блок из корпуса статора.

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

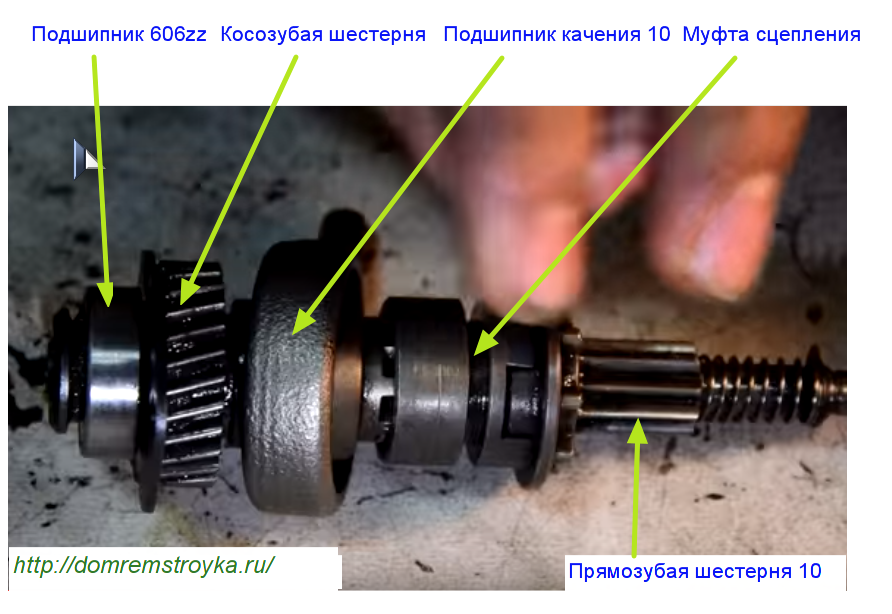

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

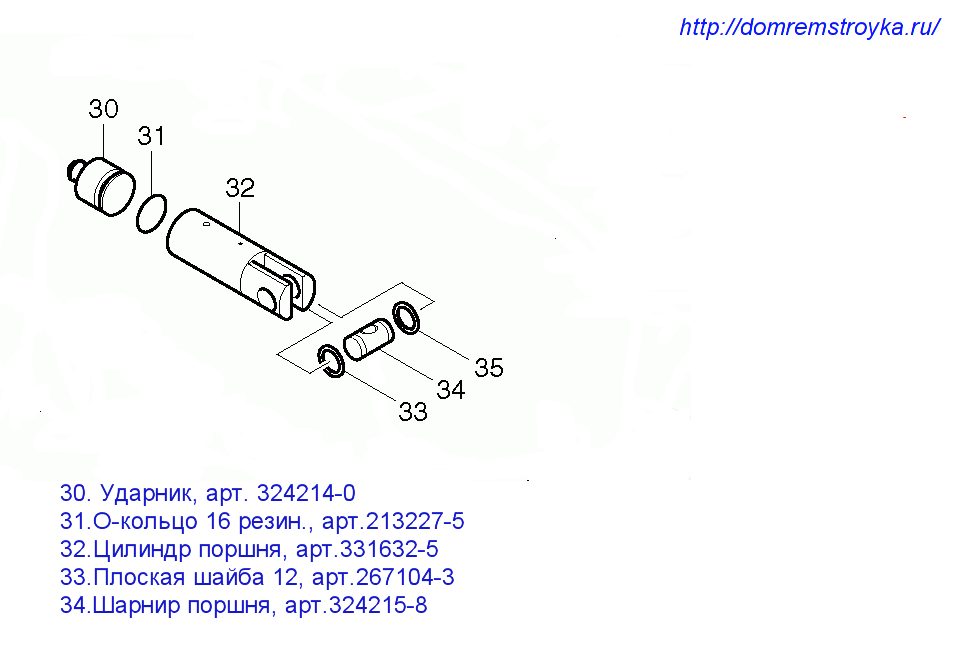

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Цилиндр разобранный

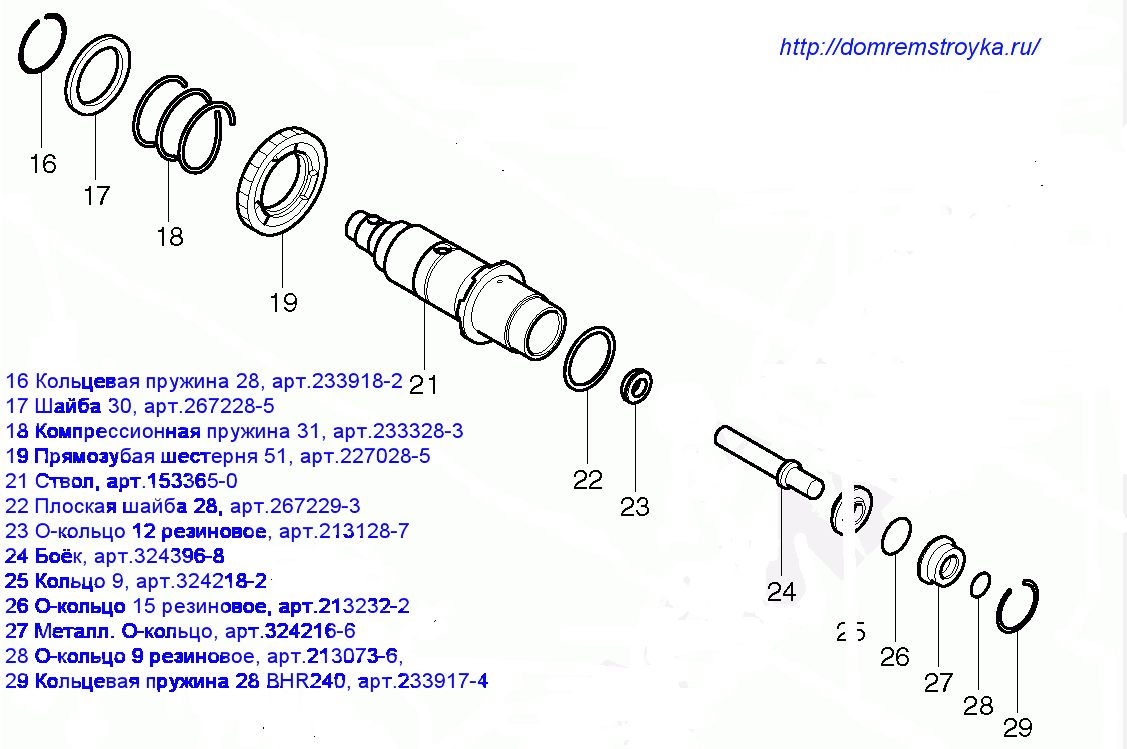

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

1. ротор поз.54;

1. статор поз.59;

1. выключатель TG813TLB-1 поз.68;

1. угольные щетки СВ-419 поз.65;

1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Разборка перфоратора Makita HR 2450

С помощью пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратненько высвободите кольцевую пружину поз.4, кожух муфты поз.3, железное кольцо поз.4. Вы доберетесь до железного шарика поперечником 7 мм поз.20.

Сейчас можно снять корпус механической части Он темного цвета. С помощью шуруповерта открутите четыре самореза в торце корпуса.

Зажав правой рукою темный корпус, надавите огромным пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус просто снимется.

Далее нужно снять вал редуктора.

Чтоб отсоединить механическую часть от электронной, нужно за ранее вытащить электрощетки. Помните! В низу корпуса ротор держится электронными щетками, которые нужно непременно вытащить.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой железный корпус перфоратора на границе зеленоватого пластмассового корпуса.

Сейчас перебегаем к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет применения косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, в другую корпус механической части и потяните в различные стороны, покачивая, вы разъедините эти два узла.

Получится вот таковой узел в старенькой смазке.

Далее открутите при наличии шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Выньте вал с промежной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8.

Очистите детали от старенькой смазки.

Получится вот такая гора незапятнанных деталей.

И сейчас кропотливо просматривайте детали, резиновые кольца сходу выбрасывайте, подобрав новые. Бракованные детали поменяйте на новые.

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• поломка подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора делается для смены пыльника и резинового кольца, в добавок конической пружины и железного шарика, обеспечивающего зажим рабочего инструмента (бура). На этот вопрос показывает то, что рабочий инструмент? говоря конкретно бур, плохо удерживается в патроне.

Основная причина – износ железного шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания вовнутрь пыли и грязищи.

Вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 на дому произвести нетрудно. Патрон нужно разобрать, высвободить от старенькой смазки, выкинуть резиновые детали, сменять дефектные.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.

Ремонт ударного механизма

Конструкция ударных механизмов отличается от вида перфоратора. Поэтому и устранение причины неисправности имеет свои небольшие различия.

У бочкового агрегата ударный блок функционирует на основе кривошипно-шатунного механизма. Основной неисправностью такого устройства считается износ подшипников и вращающихся деталей. Ремонт их заключается в установке новых деталей, при этом нужно учитывать строгое соответствие марки элемента для данной модели.

У агрегата с горизонтальным расположением двигателя, я поршень ударного механизма приводится в движение при помощи качающегося (пьяного) подшипника. Чаще всего повреждение этого узла происходит из-за износа такого подшипника

Особое внимание при замене его нужно уделить очистке редуктора от возможных мелких осколков повреждённого элемента и последующей смазке устанавливаемых деталей

А также причиной того, что агрегат не бьёт, может стать сломанный ударный боёк, который также подлежит замене новым элементом.

Различные виды перфораторов

По типу привода перфораторы можно условно разделить:

1. Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.

2. Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
3. Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.

В зависимости от сферы применения этот инструмент может иметь три основных режима работы:

1. Сверление. При этом режиме устройство работает как дрель.
2. Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
3. Режим отбойного молотка предполагает ударное движение инструмента без его вращения.

По массе и мощности эта категория инструментов квалифицируется:

• лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
• средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
• тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.
