Проведение ремонта
Любому электрооборудованию, с течением времени, свойственны отказы в его работе. Причины поломок могут быть от банального загрязнения до воздействия внешних факторов.
В случае нарушения работы, ремонт электродвигателя начинайте с чистки или продувки элементов статора. Затем, после удаления грязи и пыли, приступите к съему корпуса изделия для замены обмотки. На токарном станке, либо с помощью стамески срезается лицевая часть перемотки статора.
Для размягчения изолирующего материала статор следует разогнать до температуры около 200 градусов, после которой снимается обмотка, извлекается катушка и прочищаются пазы. После разборки электродвигателя новая обмотка статора устанавливается с помощью готовых шаблонов.
После установки катушки, её покрывают лаком, с последующей сушкой при температуре 150 градусов по Цельсию не менее двух часов.
Причины поломок
408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт
Наиболее частой причиной выхода из строя статора болгарки является нарушение условий эксплуатации. Асинхронные двигатели обладают способностью сохранять обороты вне зависимости от величины действующей нагрузки. Это является одновременно и достоинством, и недостатком.
Возможность выполнить работу при больших нагрузках сопровождается перегревом инструмента, что способствует при длительной эксплуатации к возникновению неисправностей в обмотках ротора и статора. Под действием высокой температуры выгорает защитный слой изоляционного покрытия, что приводит к выходу электрических узлов из строя.

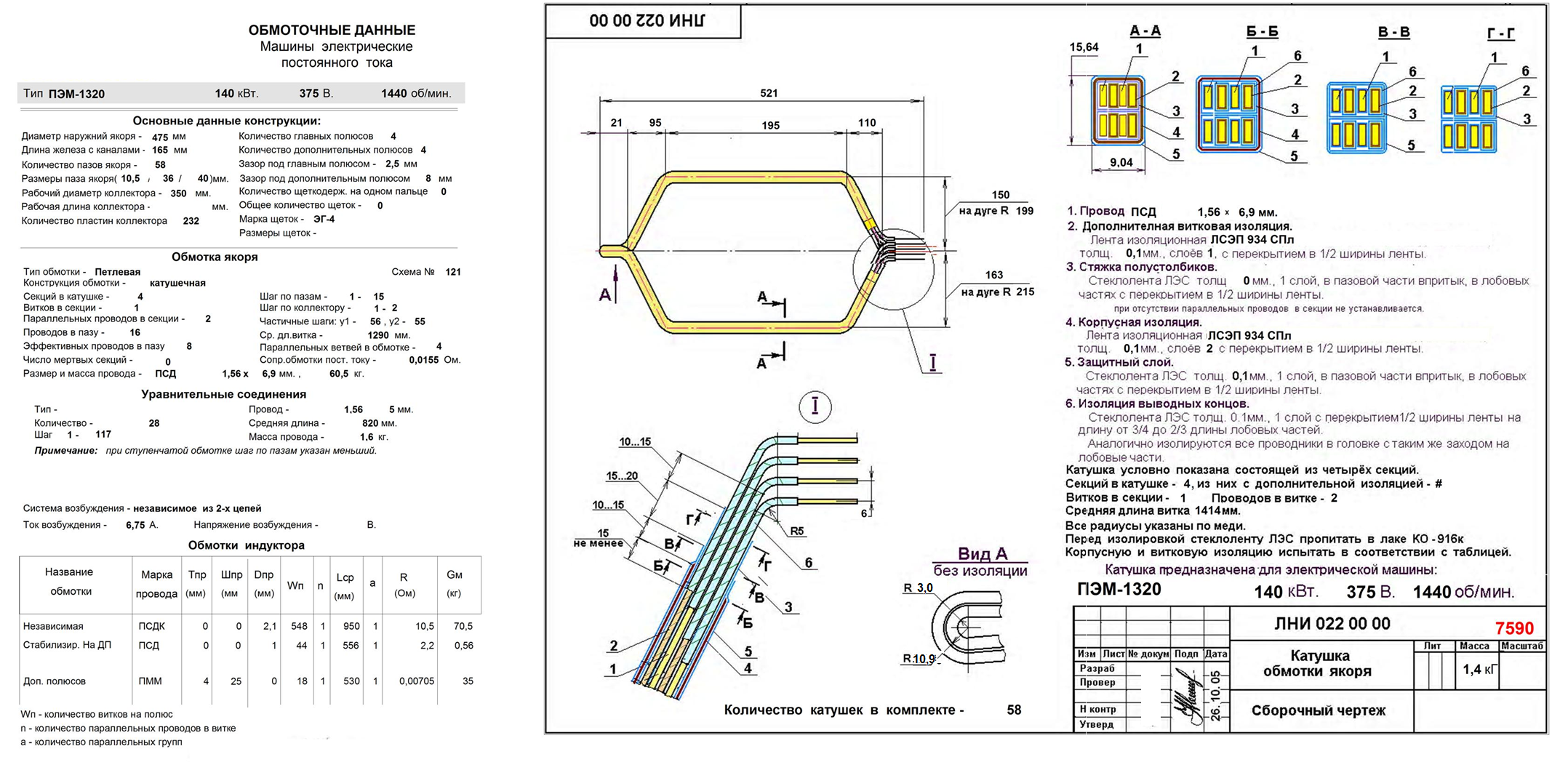

Схема обмотки, как подобрать толщину провода

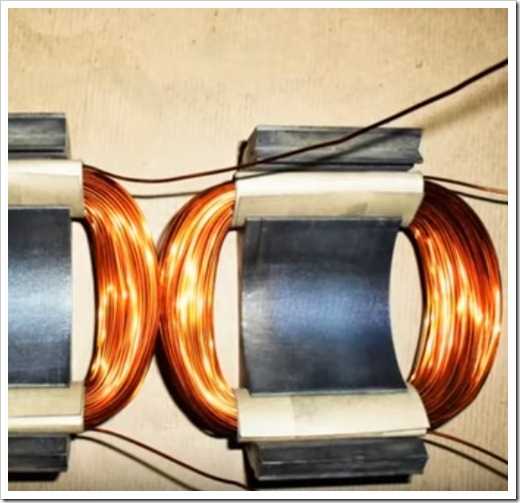

Статоры болгарок имеют очень похожую конструкцию и отличаются размерами деталей, в которых формируется магнитный поток, количеством витков в обмотках и диаметром провода. Стандартная схема подключения болгарок показана на следующем рисунке.
Здесь L1 и L2 обозначают катушки статора.
Важно: катушки после перемотки следует устанавливать согласно представленной выше схеме, где начало и концы обмоток располагаются по диагонали, как показано на рисунке:
Сгоревшую обмотку удаляют, при этом необходимо собрать информацию о старых катушках: определить количество витков, диаметр проволоки, начало, конец обмотки и требуемое направление при перемоточных работах. Количество витков определяется прямым счетом проволочек после разрезки вышедших из строя катушек.

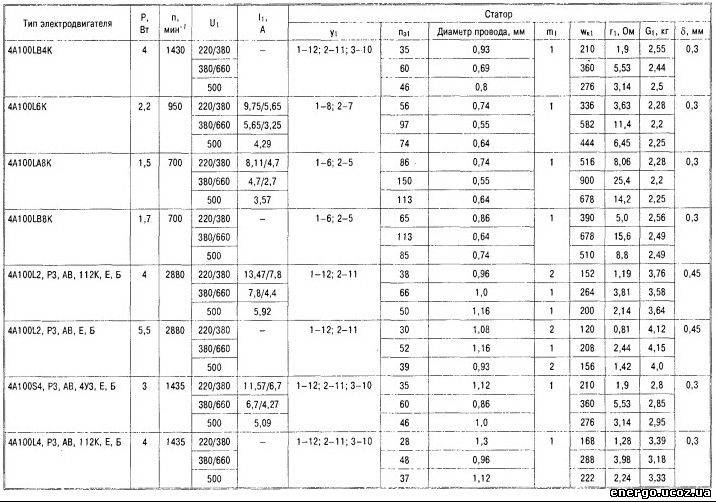

Диаметр проволоки должен максимально близко соответствовать заменяемым обмоткам. Поэтому в качестве измерительного инструмента наиболее пригодным является микрометр с точностью измерения до 0,01 мм. Измерение проводить на зачищенной от изоляционного покрытия поверхности проволоки сгоревшей катушки.
Устройство болгарки
Схема подключения коллекторного двигателя.
Она имеет три главных узла:
- якорь;
- статор;
- редуктор.
Якорем является вращающаяся деталь, имеющая обмотки, чтобы создавать нужный крутящий момент, который передается редуктору электродвигателя. Такие же обмотки имеет статор, который поделен на несколько частей. Электрический ток приходит на обмотку через угольную щетку и поступает к якорю. Затем ток приходит на следующую щетку и так далее, пока не будут задействованы все сектора статора.
В этой статоре установлен якорь. Этот элемент конструкции болгарки считается самым сложным, так как в нем запрессованы практически все обмотки.
Статор электродвигателя имеет одинаковый внешний вид. Характерными отличиями являются:
- габариты магнитопровода;
- число оборотов провода;
- сечение провода.
Когда электричество пробегает через якорные обмотки, возникает магнитное поле, постоянно взаимодействующее с таким же полем статора. Такое взаимодействие запускает в работу электродвигатель. Иногда в состав статора входят постоянные магниты. К примеру, такие детали имеет электродвигатель стеклоочистителя легкового автомобиля. Каждый коллекторный электродвигатель способен работать от любого вида напряжения. При изменении ее величины имеется возможность настроить нужное количество оборотов.
Характерными неисправностями статора считается:
- разрыв обмотки;
- межвитковое короткое замыкание;
- сгоревшая обмотка;
- пробой изолирующей поверхности.
Схема проверки коллекторного двигателя.
Редуктор поддерживает определенные обороты и нужную скорость. Ремонт болгарки вполне доступен в бытовых условиях. Нужно только предварительно разобрать приспособление.
Для того чтобы сдвинуть кожух, нужно открутить винт, крепящий пластмассовую пластинку. Все детали будут на виду, кроме редуктора, который скрывает металлический колпак. Он не позволяет редуктору иметь сильный нагрев. Для снятия редуктора нужно открутить четыре винта. Таким образом обнажатся все механические детали болгарки.
Когда устройство включается в розетку и разгон диска происходит на повышенных скоростях, это значит, что обмотка статора получила витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.
Кажется, что перемотка статора – это работа повышенной сложности. Бытует мнение, что проводить такие работы в домашних условиях практически невозможно. Ведь порой даже опытные обмотчики электродвигателя отказываются от такой работы. Однако, имея соответствующий опыт и определенные технические знания, можно обыкновенный трехфазный статор отремонтировать за несколько часов со всеми подготовительными работами.
Перед началом ремонта и перемотки статор нужно очистить от грязи и удалить из пазов старую обмотку. Эта работа делается с помощью стальных щеток. Кроме того, удаляется поврежденная изоляция. Для облегчения очистки от изоляции статор опускают в нагретое трансформаторное масло, которое размягчает оставшуюся изоляцию.
Признаки поломки в электрической схеме и диагностика причины
Исключив упомянутые неполадки механической части УШМ, тревожными признаками сбоя работы электрической цепи могут быть:
Проводить диагностику рекомендуется поэтапно от простого к сложному, поэтому начинать нужно с провода. Для диагностики понадобится мультиметр и отвертка для разбора корпуса.
Силовой провод
Для «прозвонки» питающего кабеля мультиметр нужно включить в режиме омметра. Один щуп устанавливается на стержень вилки, а второй – на один из подводящих контактов кнопки. При исправном проводе каждый из двух токоприемных стержней вилки будет прозваниваться с соответствующим ему контактом. При неисправности провод нужно заменить.
Кнопка
Проверка исправности кнопки выполняется аналогично. Контакт входа прозванивается с контактом выхода, только при этом ее нужно нажимать. Неисправная кнопка ремонту не подлежит и заменяется на новую.
Блок регулировки оборотов
Если обороты болгарки перестали регулироваться, то причина очевидна. При этом чаще выход из строя этого блока сопровождается полной «тишиной» при включении. Прозвонить блок регулировки оборотов на отсутствие проводимости несложно, а вот определить перегоревшую деталь и починить его под силу только опытному специалисту.
Двигатель
Если все предыдущие части цепи оказались исправны, то поломка скрывается в двигателе. Серьезными причинами неисправности могут быть межвитковое замыкание или пробой на корпус. При таких неисправностях болгарка не обязательно сразу перестанет работать, о них также свидетельствуют перегрев, потеря скорости оборотов и мощности. К счастью, неисправности такого характера случаются редко, а вот износ щеток рано или поздно неизбежен.
Щетки
При работе болгарки графитные щетки постепенно стираются. Их срок эксплуатации в среднем рассчитан на 2-2,5 года, поэтому многие производители включают в комплект инструмента запасные. О износе щеток свидетельствует появление искрения, которое видно через решетку вентиляции двигателя на корпусе. Если других признаков неисправности нет, то их достаточно просто заменить, не затрачивая время на остальную диагностику.
Замена графитных щеток в болгарке
Статор
Чтобы определить исправность статора необходимо замерить сопротивление его обмоток. Для этого диапазон омметра выставляется до 200 Ом и производится замер, присоединив щупы сначала к концам одной обмотки, потом другой. При исправности показания мультиметра для обеих обмоток должны быть одинаковы. Следует также убедиться в отсутствии пробоя на «железо» и прозвонить обмотки с корпусом статора.
Прозвон обмоток статора
Якорь
Якорем называют ротор коллекторного двигателя, на котором выполнено несколько обмоток. Концы обмоток припаяны к ламелям коллектора, через которые нужно производить замеры. Измерять сопротивление каждой обмотки нужно присоединяя щупы к ламелям попарно. Здесь также показания сопротивления всех обмоток якоря не должны отличаться.
Прозвон обмоток якоря в болгарке
Если какая-либо из обмоток якоря вообще не прозванивается, то причиной может быть отсутствие контакта с ламелью. Определить это можно визуально и исправить неполадку, взяв паяльник в руки.
Перемотка двигателя
Выявив разницу сопротивления обмоток в статоре или в роторе можно уверенно диагностировать межвитковое замыкание. В этом случае двигатель нуждается в перемотке. Перематывать также придется, если обмотка статора пробита на корпус.
Выполнить обмотку самостоятельно в домашних условиях не получится, так как, кроме опыта, понадобится специальный инструмент и приспособления. Кроме того, новая обмотка нуждается в последующей обработке специальным лаком и выдержкой в печи при определенной температуре. Это позволяет исключить вибрацию витков при работе и избежать преждевременный выход двигателя из строя. Лучшим вариантом будет сдать двигатель на перемотку в сертифицированный сервисный центр.
READ Как подключить адобе флеш плеер в опере
Как самостоятельно выполнить ремонт болгарки: видео
Источник
Ремонт: Устранение пробоя изоляции
Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.
Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.
Пайка пластин коллектора
Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.
Такой коллектор можно восстановить методом пайки.
Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам. После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой. Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление. Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку
Слегка проточите коллектор для очистки пластин
Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора. Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз
Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди
Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять. Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится. Лишнее сточите напильником, отшлифуйте и отполируйте.
Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.
Гальваническое наращивание пластин коллектора
Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.
Качество восстановления будет одинаковым.
- Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
- Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
- Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
- Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
- Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
- Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.
- Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.
Составные части электролита:
- Медный купорос — 200 г.
- Серная кислота 1,84 — 40 г.
- Спирт — 5 г. Его можно заменить тройным количеством водки.
- Кипячёная вода — 800 мл.

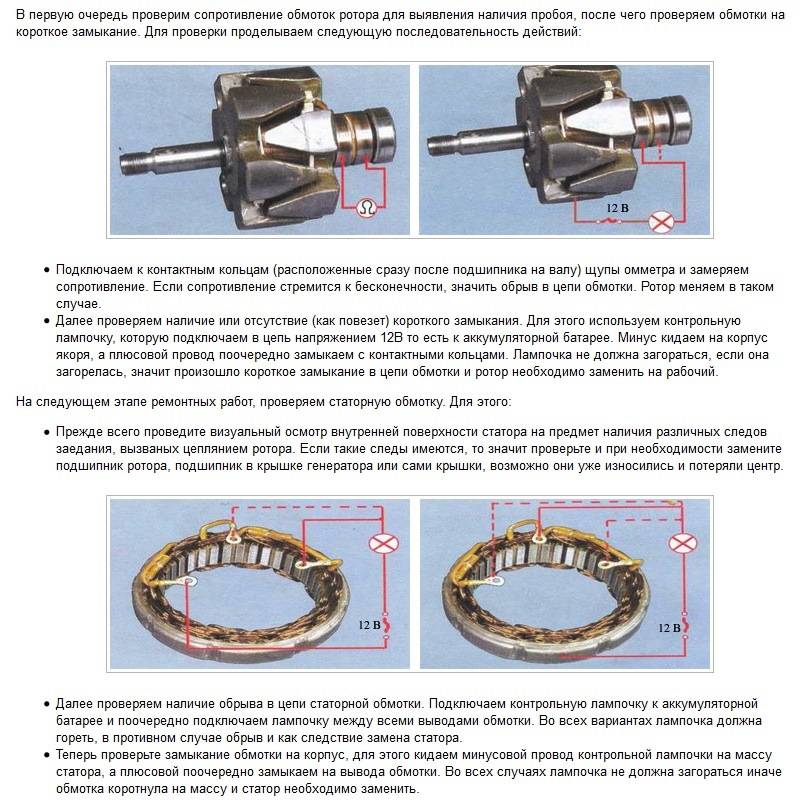

Проверка обмотки
В большинстве случаев проблема может быть обнаружена по внешнему виду и характерному запаху (см. рис. 1). Если эмпирическим путем неисправность установить не удается, переходим к диагностике, которая начинается с прозвонки на обрыв. Если таковая обнаруживается, выполняется разборка двигателя (этот процесс будет описан отдельно) и тщательный осмотр соединений. Когда дефект не обнаружен, можно констатировать обрыв в одной из катушек, что требует перемотки.
Если прозвонка не показала обрыва, следует переходить к измерению сопротивления обмоток, при этом учитывать следующие нюансы:
- сопротивление изоляции катушек на корпус должно стремиться к бесконечности;
- у трехфазного привода обмотки должны показывать одинаковое сопротивление;
- у однофазных машин сопротивление пусковых катушек превышает данные показания рабочих обмоток.
Помимо этого следует учитывать, что сопротивление статорных катушек довольно низкое, поэтому для его измерения бессмысленно использовать приборы с низким классом точности, к таковым относятся большинство мультиметров. Исправить ситуацию можно собрав несложную схему на потенциометре с добавлением дополнительного источника питания, например автомобильной аккумуляторной батареи.
Схема для измерения сопротивления обмоток
Методика измерений следующая:
- Подключается катушка привода к схеме, представленной выше.
- Потенциометром устанавливается ток 1 А.
- Производится расчет сопротивления катушке по следующей формуле:. где RК и UПИТ были описаны на рисунке 2. R – сопротивление потенциометра, – падение напряжения на измеряемой катушке (показывает вольтметр на схеме).
Ремонт Как перемотать обмотку болгарки на дому
Стоит также рассказать о методике, позволяющей определить место межвиткового замыкания. Это делается следующим образом:
Статор, освобожденный от ротора, подключается через трансформатор к пониженному питанию, предварительно поместив к нему стальной шарик (например, от подшипника). Если катушки рабочие, шарик будет циклически двигаться по внутренней поверхности безостановочно. При наличии межвиткового КЗ, он «прилипнет» к этому месту.
Меры предосторожности
Соблюдение мер предосторожности гарантирует исправность всех узлов болгарки в течение продолжительного периода работы:
- не допускать перегрева электродвигателя, графитовых щеток, не превышать допустимую нагрузку на шлифмашину;
- использовать сменные режущие круги соответствующего диаметра;
- предотвращать попадание внутрь корпуса УШМ грязи, песка, влаги и посторонних предметов;
- следить за состоянием смазочной массы в редукторе и подшипниках – ее недостаток или выгорание приведут к повышению нагрузки на электрическую часть инструмента;
- избегать работы в перегруженной сети, например, при работающем сварочном аппарате.
Установка и сборка нового ротора
Замена ротора не требует специальных знаний и может быть выполнена любым пользователем.
Ротор вставляется в механический блок косозубой шестерней до плотного прилегания.
Помните! Очень важно правильно установить подшипник поз.56 и резиновое кольцо 10 поз.77. В перфораторе Макита 2450 на роторе со стороны коллектора применяется подшипник 607LLB поз.56 или отечественный аналог 80017, а со стороны крыльчатки поз.53 устанавливается подшипник 609LLU поз.51 или аналог 80019
Правильно установленное резиновое кольцо 19
Установив ротор, закрыв его корпусом, поставьте на место электрощетки и проверьте работоспособность перфоратора.
Предназначение такого инструмента как болгарка является универсальным. В первую очередь, это, конечно, углошлифовальная машина. Но болгарку можно использовать и для распилки различного рода материалов. Например, гипсокартона, пластмассы или же различных древесных пород.
Как определить, что именно сломалось — как найти неисправность
Для того, чтобы определить, что именно сломалось в болгарке, нужно будет выполнить следующие действия:
Проверить статор (мультиметром, проверка на межвитковое замыкание и пр.);
Проверить плавный спуск;
Проверить исправность якоря;
Проверить другие важные части болгарки.
Проверка статора болгарки
Проверка статора болгарки выполняется при помощи мультиметра. Для этого нужно взять мультиметр и выставить его значение на 20-200 Ом. Затем нужно будет поднести измеряющие «щупы» к одной из обмоток статора. После этого следует проделать ту же процедуру со второй обмоткой статора.
Также рекомендуется проверять статор болгарки на так называемое межвитковое замыкание. Для этого к фазным катушкам детали следует подать электрическое напряжение. При этом посередине между полюсами обмотки статора необходимо положить металлический шарик, который в случае исправного состояния обмотки будет «искать» место электромагнитного баланса. Если шарик будет вращаться, то это свидетельствует о коротком замыкании в катушках. Если же произойдет его смещение от центра, то это означает, что короткое замыкание произошло на другой стороне обмотки статора болгарки.

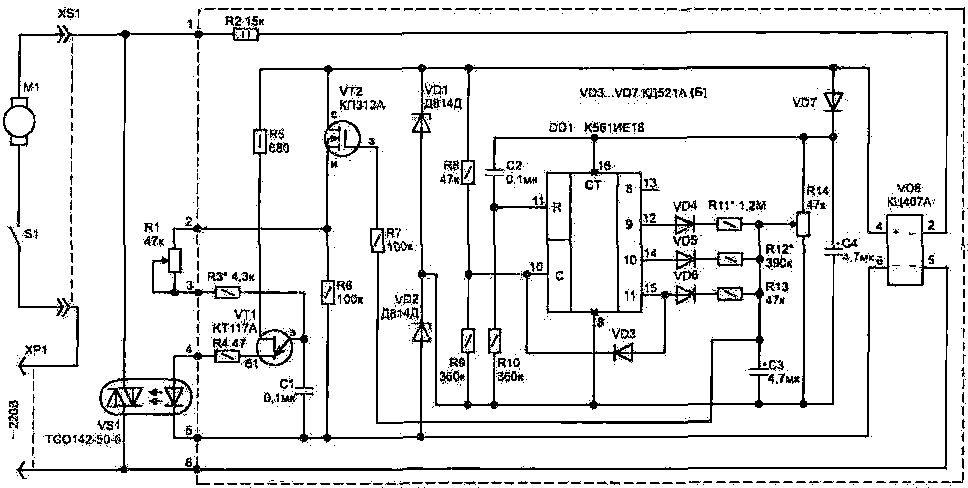

Проверка плавного пуска болгарки
Для того, чтобы выполнить процедуру проверки плавного пуска болгарки, необходимо отсоединить это устройство от сетевого напряжения, от управляющего напряжения, а также от электрического мотора болгарки. Затем при помощи тестера нужно будет измерить сопротивление изоляции на 500 В постоянного тока на каждой фазе в обоих направлениях. Обычные вольтметры для этой цели не подойдут. Нормальным будет считаться сопротивление 250 кΩ до 500 кΩ для всех измерений.
Проверка исправности якоря болгарки
Процедура проверки исправности якоря болгарки осуществляется при помощи мультиметра, значение которого должно составлять 200 Ом. Щупами данного прибора необходимо коснуться двух соседних ламеек якоря болгарки. Замеры должны быть проведены абсолютно на всех витках обмотки. Если все показания будут одинаковыми, то это свидетельствует об исправном состоянии якоря болгарки. Если же на каком-то из витков обмотки показания будут отличаться, то это означает, что якорь болгарки неисправен.
Устройство болгарки
Схема подключения коллекторного двигателя.
Она имеет три главных узла:
- якорь;
- статор;
- редуктор.
Якорем является вращающаяся деталь, имеющая обмотки, чтобы создавать нужный крутящий момент, который передается редуктору электродвигателя. Такие же обмотки имеет статор, который поделен на несколько частей. Электрический ток приходит на обмотку через угольную щетку и поступает к якорю. Затем ток приходит на следующую щетку и так далее, пока не будут задействованы все сектора статора.
В этой статоре установлен якорь. Этот элемент конструкции болгарки считается самым сложным, так как в нем запрессованы практически все обмотки.
Статор электродвигателя имеет одинаковый внешний вид. Характерными отличиями являются:
- габариты магнитопровода;
- число оборотов провода;
- сечение провода.
Когда электричество пробегает через якорные обмотки, возникает магнитное поле, постоянно взаимодействующее с таким же полем статора. Такое взаимодействие запускает в работу электродвигатель. Иногда в состав статора входят постоянные магниты. К примеру, такие детали имеет электродвигатель стеклоочистителя легкового автомобиля. Каждый коллекторный электродвигатель способен работать от любого вида напряжения. При изменении ее величины имеется возможность настроить нужное количество оборотов.
Характерными неисправностями статора считается:
- разрыв обмотки;
- межвитковое короткое замыкание;
- сгоревшая обмотка;
- пробой изолирующей поверхности.
Схема проверки коллекторного двигателя.
Редуктор поддерживает определенные обороты и нужную скорость. Ремонт болгарки вполне доступен в бытовых условиях. Нужно только предварительно разобрать приспособление.
Для того чтобы сдвинуть кожух, нужно открутить винт, крепящий пластмассовую пластинку. Все детали будут на виду, кроме редуктора, который скрывает металлический колпак. Он не позволяет редуктору иметь сильный нагрев. Для снятия редуктора нужно открутить четыре винта. Таким образом обнажатся все механические детали болгарки.
Когда устройство включается в розетку и разгон диска происходит на повышенных скоростях, это значит, что обмотка статора получила витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.
Кажется, что перемотка статора – это работа повышенной сложности. Бытует мнение, что проводить такие работы в домашних условиях практически невозможно. Ведь порой даже опытные обмотчики электродвигателя отказываются от такой работы. Однако, имея соответствующий опыт и определенные технические знания, можно обыкновенный трехфазный статор отремонтировать за несколько часов со всеми подготовительными работами.
Перед началом ремонта и перемотки статор нужно очистить от грязи и удалить из пазов старую обмотку. Эта работа делается с помощью стальных щеток. Кроме того, удаляется поврежденная изоляция. Для облегчения очистки от изоляции статор опускают в нагретое трансформаторное масло, которое размягчает оставшуюся изоляцию.
Как перемотать статор своими руками?
Когда речь заходит о перемотке статора, в подавляющем большинстве случаев, подразумевается ремонт инструмента. В качестве примера выполнения означенного процесса можно привести перемотку статора на болгарке.
Означенный процесс по замене обмоток в одной из частей электрического двигателя можно осуществить и бытовых условиях. Объяснить это можно полным повторением сгоревшей обмотки. То есть, выбирается точно такой же проводник, с точно такой же изоляцией.
По какой причине возникает пробой
Ниже представлены самые распространенные причины, которые так или иначе могут привести к выходу статора из строя:
- разрыв обормотки в результате перенапряжений;
- электрическое замыкание соседних витков;
- частично выгоревшая обмотка;
- нарушение изоляции.
Как правило, присутствует сразу несколько симптомов из означенного списка. Также наблюдается выход оборудования из строя, при существенном увеличении нагрузки на инструмент.
Любое нарушение эксплуатационных правил, технически может привести к поломке инструмента. Однако, если самое худшее произошло, это не означает, что придётся покупать новую болгарку.
Ведь значительно дешевле осуществить замену электрической обмотки (или сгоревшей её части) и продолжить эксплуатацию оборудования.

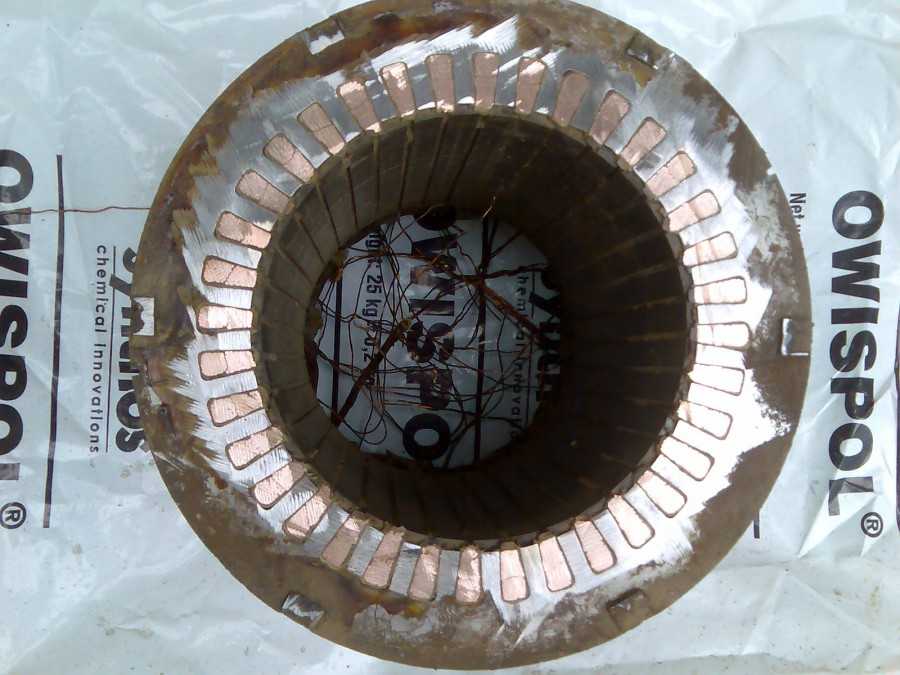

Действительно, перед тем, как осуществить перемотку, необходимо подготовить статор. Для этого предварительно укладывают его в раскалённое масло. В результате изоляция (нередко используется электротехнический лак) размягчается.
Удаление выполняется при помощи металлической щётки.
После удаления становится понятно, каким проводом была осуществлена намотка на заводе. С отрезком этого провода идём на рынок и покупаем в точности такой (по техническим характеристикам).
Естественно, запрещается менять металл проводника. То есть, если обмотка была выполнена медным проводом, не стоит выбирать более толстый, но алюминиевый. Наша задача – максимально достоверно восстановить выгоревшую обмотку.
Перематывать придётся вручную. Выводы должны быть сделаны ровно также, как они и были до инициирования процесса перемотки.
Специалист расскажет, как самостоятельно выполнить перемотку электрического двигателя в рабочем инструменте:

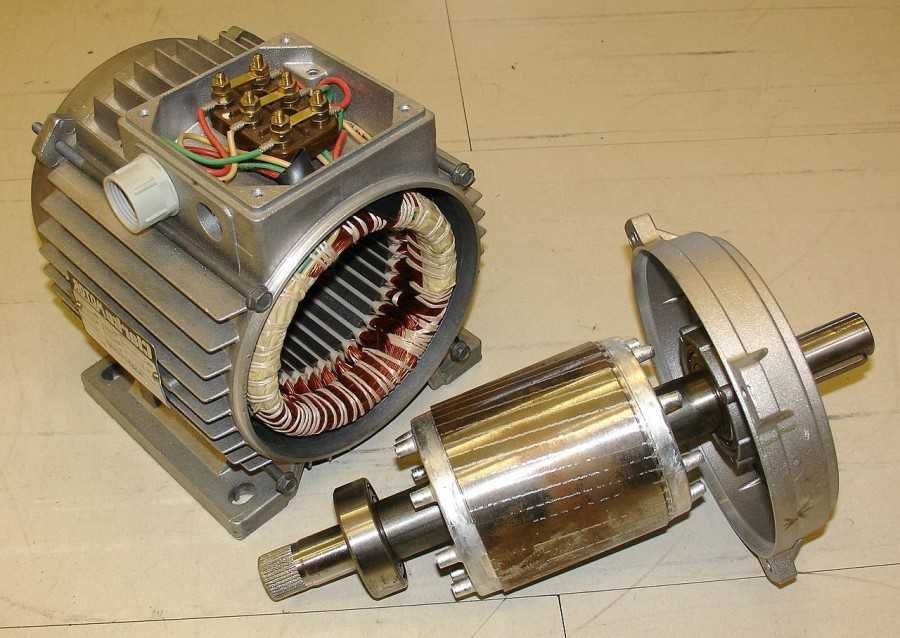

Особенности работы асинхронного двигателя болгарки
Фактически во всех электроприборах, использующихся в быту, применяется асинхронный электронный движок. Принципиальным преимуществом этого типа мотора будет то, что при изменении нагрузки на него, частота оборотов не изменяется. Это значит, что если, например, длительно и без остановки резать камень бытовой болгаркой, никаких наружных признаков перегрузки мотора приметно не будет. Скорость вращения диска будет неизменная, звук однотонным. Поменяется только температура, но этого можно и не увидеть, если руки одеты в перчатки.
При невнимательном отношении, преимущество может перевоплотиться в недочет. Асинхронные движки очень чувствительны к перегреву, существенное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Сначала мотор будет работать с перебоями, а позже — когда произойдёт межвитковое куцее замыкание — движок остановится совершенно. Стоит пару раз очень перегреть движок болгарки и, более возможно, что якорь оплавится. Не считая того, от высочайшей температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электронного тока.
READ Диск Для Болгарки Для Снятия Краски
замена подшипников на болгарке. Как снять якорь
Подмена якоря начинается с разборки болгарки. Производятся последующие шаги:
- Отвёрткой выкручиваются щёточные узлы с 2-ух сторон. Извлекаются щётки.
Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.
Причина неисправности коллекторного электродвигателя выявляется измерительным устройством, на примере таких устройств как:

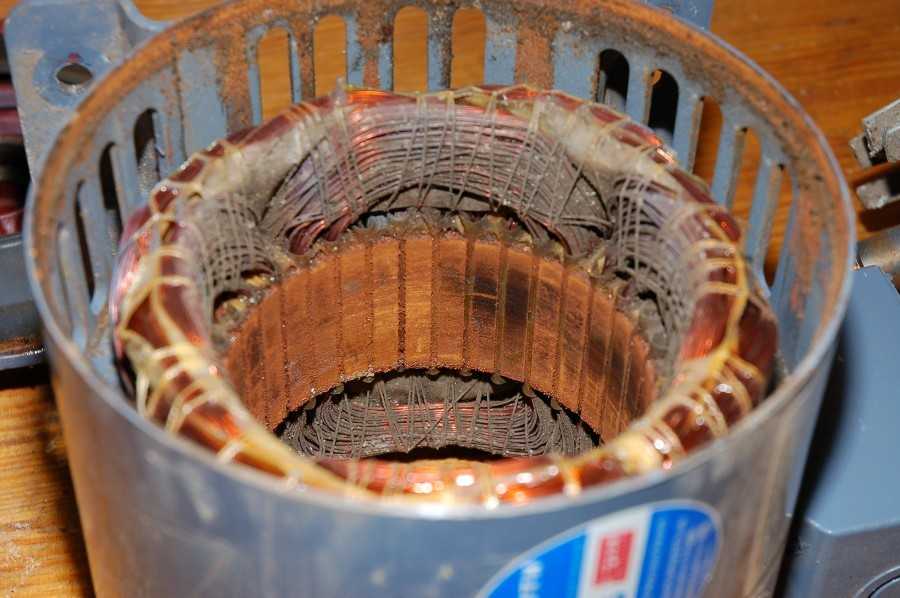

Так допустим, перегорание обмоток статора (рис. 3) обычно вызвано по завершении общего перегрева электродвигателя. В этом случае нарушается изоляция проводов в обмотке статора и сама обмотка может замыкать на корпус станины. Для установления таковой вероятной предпосылки неисправности, один наконечник щупа устройства подсоединяется к выведенному концу провода обмотки статора, 2-ой наконечник щупа подсоединяется к корпусу станины статора.
Чтоб проверить обмотку ротора, щупы устройства необходимо подсоединить к ламелям (пластинам) коллектора (рис. 4).
На этом деле пока нашему клиенту остается. Смотрите за рубрикой.
подскажите,пожалуйста,сечение провода обмотки статора болгарки Kolner 580 wt.Кол-во витков 167
Здрасти Дамир. Тут то то не нужно проводить расчетные вычисления. Необходимо взять отрезок провода обмотки статора болгарки и измерить сечение медного провода штангель-циркулем \токарным измерительным инвентарем\ или с данным отрезком провода обратиться при приобретении провода — к торговцу консультанту. Лучше, чтоб перемотку статора электродвигателя делал соответственный спец, потому что тут учитывается и сопротивление обмотки.
Здрасти, господа электрики! Подскажите, пожалуйста, почему может нагреваться электродвигатель болгарки при вращении вхолостую за период 2-3 минут после включения на прохладную после смены ротора. Вначале во время работы алмазным диском на новейшей болгарке перегрели ее методом остановки диска на полном вращении ротора. Разобрали, проверили ротор — разрыв цепи на коллекторе (две ламели темные). Не просто диски или кассеты элементы не инспектировали. Поставили новый ротор — стала нагреваться без нагрузки.
Необходимые инструменты
Слесарный цельнокованый молоток 500 гр. Inforce. Фото ВсеИнструменты.ру
Типовой набор инструмента для ремонта.
- Различные молотки: металлические, деревянные, нескольких типоразмеров.
- Для манипуляций с катушками применяются плоскогубцы, круглогубцы, пассатижи.
- Зачистка поверхностей статора от загрязнений и изоляции выполняется с помощью металлической щетки.
- Требуемую чистоту поверхности статора можно получить, используя электродрель с соответствующими насадками.
- Кроме микрометра для менее ответственных измерений применяются штангенциркуль и линейка.
- Контролировать электрические параметры катушек после перемотки можно мультиметром.
- Кембрики, изоляционный картон, киперная лента специальный лак для пропитки — вспомогательные материалы для технологии ремонта.
Устройство болгарки
При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта. Так допустим, перегорание обмоток статора рис. Отвертку можно использовать и для извлечения щеток. Передача энергии от сети на якорь осуществляется при помощи графитовых щеток.
При разрыве электрической цепи устройства УШМ Э следует произвести снятие защитного кожуха и проверить тестером на предмет наличия напряжения в пусковом механизме. В случае если электроток поступает на пусковую кнопку, но не транспортируется далее, то поломка инструмента заключается в выходе из строя пусковой кнопки.
Открутите корпус редуктора от корпуса двигателя УШМ.
При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.
Его задача — переводить проходящие по обмоткам сигналы на понятный двигателю и управляющему блоку язык.
Щетки стираются и уменьшаются. Как разобрать редуктор, было описано выше.
Устройство обычной болгарки. УШМ Makita имеют свою пре Диагностика болгарки Перестала включаться Как найти обрыв Ремонт инструмента
Причины поломки
Якорь УШМ – ротор, является деталью, которая подвергается наибольшим нагрузкам: температурным, механическим и электромагнитным. Нарушения правил эксплуатации, предписанных производителем, приводит к скорому выходу из строя данного узла. Некоторыми факторами таких нарушений являются:
- выход за рамки допустимого времени непрерывной работы;
- отсутствие защиты от агрессивных сред – пыли, песка, грязи, влаги;
- превышение параметров нагрузки;
- механические повреждения;
- работа в момент перепадов напряжения.
Данные причины могут привести к возникновению следующих неисправностей якоря:
- оплавление изоляции (изоляционного лака) контактов или обмотки в результате перегрева;
- механические повреждения: царапины, сколы, трещины, от контакта с посторонними частицами, попавшими в отсек с подвижными деталями;
- пробой в слабых точках обмотки, вызванный перегрузкой;
- искривление или нарушение баланса якорного вала;
- короткое замыкание или возникновение нагара на ламелях.
Необходимые инструменты
Типовой набор инструмента для ремонта.
- Различные молотки: металлические, деревянные, нескольких типоразмеров.
- Для манипуляций с катушками применяются плоскогубцы, круглогубцы, пассатижи.
- Зачистка поверхностей статора от загрязнений и изоляции выполняется с помощью металлической щетки.
- Требуемую чистоту поверхности статора можно получить, используя электродрель с соответствующими насадками.
- Кроме микрометра для менее ответственных измерений применяются штангенциркуль и линейка.
- Контролировать электрические параметры катушек после перемотки можно мультиметром.
- Кембрики, изоляционный картон, киперная лента специальный лак для пропитки — вспомогательные материалы для технологии ремонта.
Этапы осуществления процедуры перемотки статора
При работе важно получить строго определенное количество витков – оно должно быть идентично количеству витков старой обмотки. Проволоку нужно наматывать так, чтобы уплотнение было максимальным. Катушки ставятся в статор
Из того же материала, из которого сделана обмотка для катушек, делаются выводы. Их кончики нужно изолировать кембриками – трубочками, изготовленными из пластмассы.
До того как установить катушки, необходимо проверить, чтобы пазовые коробки были симметричны. Они должны закрывать обмотку. Если этого не происходит, при закладке проводов катушек ставят временные вкладыши. Эта простая мера позволит избежать повреждения.
Катушка монтируется над пазом, который находится ниже расточки. Проводники катушки устанавливают с помощью специальной пластины. Провода, расположенные в пазу, ни в коем случае не должны перекрещиваться. Их нужно укладывать точно так же, в той же последовательности, что и намотку. Проводники нужно устанавливать строго параллельно.
Чтобы выполнить следующую операцию, статор нужно немного повернуть – только на одно деление. В паз укладываются катушки из этой же группы. После окончания укладки нужно положить междуслойные прокладки. Выводы прикрутить к внешнему контуру так, чтобы они располагались параллельно внешнему контуру. Нижняя сторона катушек монтируется по такому же принципу. Операция повторяется до тех пор, пока пазы этого шага не заполнятся.
http:
