Как работает праймер бензопилы

Описание конструкции и разборка пилы

Полностью разбирать пилу при устранении поломок, как правило, не нужно. Работа ведется над одним или несколькими узлами бензопилы:

1. Цепь, шина, сцепление и инерционный тормоз. Доступ можно получить, сняв боковую крышку с правой стороны, ослабив гайки крепления шины и болт натяжения цепи. Тормоз находится в полости крышки.
2. Сцепление расположено на валу двигателя слева от пильной шины.
3. Система смазки цепи. Маслонасос расположен под корзиной сцепления или встроен в корпус картера.
4. Глушитель расположен во фронтальной части бензопилы, закреплен двумя гайками.
5. Воздушный фильтр находится в верхней части бензопилы сразу под крышкой.
6. Карбюратор находится сразу под воздушным фильтром, соединение с цилиндром двигателя может выполняться через адаптер.
7. Система зажигания находится под левой боковой крышкой, в полости которой расположен ручной стартер.
8. Цилиндр двигателя. Он крепится к картеру четырьмя винтами с нижней стороны.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

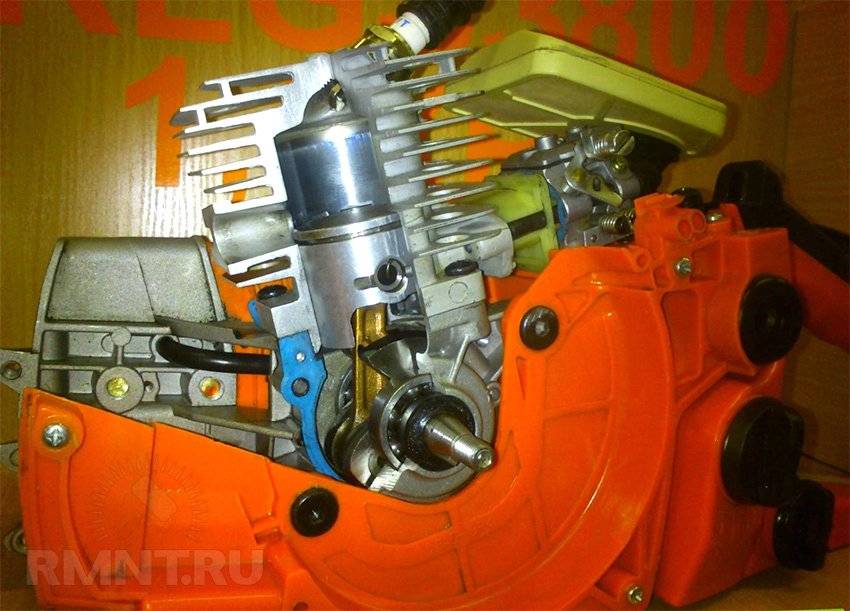

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Подготовка бензопилы к работе

Выбор топлива

Выбор бензина для заправки бензопилы — важный вопрос, так как от качества топлива зависит эффективность инструмента и то, насколько долго он сможет прослужить. Используйте для бензопил бензин с октановым числом не менее А-95. Топлива вам потребуется немного, поэтому лучше выбирайте качественный бензин. Мировые производители техники заявляют, что их продукция может работать на бензине А-92 и даже А-90, но само качество топлива на постсоветском пространстве оставляет желать лучшего, поэтому лучше перестраховаться. Если вы решили использовать бензин с небольшим октановым числом, то двигатель довольно скоро может прийти в негодность из-за присутствующего в топливе мусора.

Выбор масла для двигателя

Бензопилы могут иметь 2- или 4-тактный двигатель. Моделей с 4-тактным движком меньше, они не так распространены. Смазывание в них происходит за счет масла, которое находится в картере двигателя. Принцип смазывания в 2-тактных двигателях немного другой. Топливо в них уходит под поршень к кривошипно-шатунному механизму. Масло нужно добавлять прямо в него, чтобы оно смазывало трущиеся детали.

Масло для 2-тактного движка должно отвечать некоторым требованиям:

• смазка должна максимально хорошо сгорать, практически не выделяя золы;
• масло должно отлично растворяться в бензине и быть хорошо очищенным от примесей, способных засорить каналы карбюратора;
• масло должно оказывать антикоррозийный эффект, препятствовать износу и хорошо смазывать детали.

Для использования с двухтактными двигателями разработаны стандарты масел: TC-W3 и 2Т. Масло, изготовленное в соответствии со стандартом TC-W3, применяют для двигателей с водяным охлаждением, а 2Т — с воздушным. Иногда в интернете можно услышать мнение, что бензопилам подходит масло для других агрегатов, однако это ошибка. В бензопилу можно заливать только то масло, которое разработано непосредственно для этой категории инструмента.

Пропорции масла и бензина

При подготовке топливной смеси нужно знать правильные пропорции масла и бензина. Наиболее распространенный вариант — 1:25. На одну часть масла приходится 40 частей бензина. Если перевести это в миллилитры, выйдет, что на каждый литр бензина нужно использовать 25 мл масла.

Ведущие мировые производители и бренды указывают в инструкции оптимальное соотношение масла и бензина, а также марку масла, которое лучше всего подойдет бензопилам.

Установка и натяжение цепи

Порядок установки на бензопилу следующий:

1. Устанавливайте цепь на инструмент на ровной поверхности, на которой сможете разложить мелкие детали без риска потерять их. На поверхность нужно выложить шину, а рядом с ней — цепь.
2. Потяните на себя рычаг тормоза цепи.
3. Открутите фиксирующие гайки и снимите крышку, которая установлена над звездочкой.
4. Установите зубчатый упор зубом кверху.
5. Установите шину на винты блока двигателя.
6. Установите цепь сначала на звездочку двигателя, потом на шину.
7. Отрегулируйте позицию натяжного винта на крышке таким образом, чтобы она совпала с нижним отверстием на шине.
8. Установите крышку на блок двигателя и наживите фиксирующие гайки.
9. После окончания установки проверьте, что нигде нет люфтов.

Немаловажный момент — правильно выбранное натяжение цепи. Его настройка займет у вас не более нескольких минут. Ослабьте гайки на защитной крышке, а потом используйте винт регулировки, чтобы скорректировать натяжение. Цепь не должна оттягиваться от шины более чем на 4-5 мм.

Лёгкость бензопилы

С лёгкостью бензопил придётся смириться, потому что адекватные производители уже издавна сообразили, что избыточный вес в бензопиле никому не нужен, потому все детали, которые можно облегчить, инженеры производителя уже облегчили, а те, которые облегчить нельзя из-за требований материала, будут тяжёлые во всех пилах. Само собой можно избрать самые лёгкие модели, но это влечёт за собой отказ от мощности, что прирастит время пиления и, как следует, нагрузку на оператора

В любом случае средняя бытовая собранная и заправленная бензопила будет весить около 5 кг, а с таким весом может совладать неважно какая дама, если только это не гламурная киса

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

1. Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
2. Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
3. Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

• засорение топливного фильтра;
• засорение отверстия в крышке топливного бака (сапуна);
• недостаточное количество топлива;
• неправильно отрегулированный карбюратор;
• засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания. Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

1. Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
2. Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
3. Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Что будет если поменять шланги местами?

Если поменять шланги местами, то движение топлива пойдет в обратном направлении, т.е. через обратный шланг, праймер и только потом в карбюратор. Причем насос будет вдавливать топливо в карбюратор под небольшим давлением и в результате бензин попадет через главную топливную форсунку в диффузор и далее цилиндр и воздушный фильтр. А это значительно затруднить запуск инструмента.

Уважаемые читатели, ремонтируйте свои инструменты правильно, не забывайте поставить лайк и подписаться на канал, что бы не пропустить свежие публикации. До скорых встреч!

Вам может быть интересно: Стартер Штиль 180, замена шнура, пружины, натяжка

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Основным достоинством муфт подобного типа будет то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша движок и не вызывая поломки устройств, передающих движение от мотора к цепи.

Инструменты для обслуживания цепных пил

Мерная емкость Stihl. Известно, что бензопила питается смесью воздуха, бензина и масла. Последние два компонента разбавляют в строго определенной пропорции (1:50), для чего используют вспомогательные инструменты. Чрезвычайно полезным в такой ситуации будет специальный мерный стакан.

Ошибиться в количестве масла невозможно: на стенках имеются специальные отметки: 1, 3, 5 литров. Емкость сосуда такова, что, заполнив его до определенного уровня, вы получите объем жидкости в 50 раз меньший, чем цифра напротив метки. У Stihl есть два варианта подобных сосудов: объемом до 5 литров (прозрачный стакан) и до 25 литров (оранжевая емкость, напоминающая небольшую лейку).

Система для заправки топливом Stihl. Система заправки бензопил Stihl – это нехитрое приспособление, которое можно назвать своеобразным переходником: один конец накручивают на горловину канистры, другой опускают в заправляемую емкость инструмента. Главное достоинство этого переходника в том, что он исключает вероятность перелива жидкости: как только уровень поднимется до максимума, подача прекратится. У Stihl есть системы, предназначенные для заправки топливом (подходят к бензопилам серии MS 200) и для заправки маслом. Оба типа устройств совместимы с комбинированными канистрами Stihl, а топливное – еще и с фирменными канистрами для бензина емкостью не более 5 литров.

Система очистки воздуха

Подготовительные фильтры могут иметь различную конструкцию и состоять из нескольких частей, а именно, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки и употребляется только в зимнее время, при плюсовой температуре его снимают.

В неких моделях бензопил на стадии подготовительной чистки употребляют чистку воздуха при помощи центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в итоге чего примеси отбрасываются в сторону от поглощающего патрубка, идущего к фильтру узкой чистки.

Фильтры узкой чистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.

При работе бензопилы, воздух в зоне ее деяния бывает очень грязным опилками и древесной пылью. Что такое kawashima. Которые помогут вам выбрать и купить бензопилу в праймер ? Насос. Что такое по вашему переходная система и что такое праймер, в китайской бензопиле,. Чрезмерное загрязнение фильтра понижает объем воздуха, поступающего в карбюратор, что приводит к обогащению консистенции и падению мощности бензопилы. Потому нужна постоянная чистка фильтра. Она должна проводиться не только лишь тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а еще почаще, после всякой длительной и грязной работы. Очистка делается способом, зависящим от вида материала фильтра — в большинстве случаев продуванием и промывкой.

Почему не поступает бензин в бензопиле?

Согласно отзывам владельцев китайских бензопил, техника довольно часто ломается и поломка сопровождается отсутствием подачи топлива в карбюратор. Если вышеуказанные советы вы применили, необходимо провести диагностику следующих элементов:

Игла карбюратора. На дешевых бензопилах часто залипает игла в карбюраторе, которая не дает поступать топливу. Иногда достаточно просто пошевелить иглу и правильно ее установить.

Сальники. Китайские и даже фирменные бензопилы могут иметь некачественные сальники с плохой герметичностью. Топливо перестает поступать когда через сальники начинает выдавливать топливную смесь. Через сальники вполне возможна утечка бензина.

Проверка сапуна

Именно сапун играет серьезную роль при заведении бензопилы, найти такую деталь можно возле крышки бензобака, а точнее в районе отверстия для воздуха. Сапун выполняет простую, но важную роль — не дает горючему вытекать и устанавливает правильное давление воздуха. Именно благодаря этому воздуху топливо поступает в карбюратор, и неисправность данного элемента является частой причиной, когда топливо не поступает в бензопилу. Нарушенная работа сапуна послужит образованию негативного давления, от которого бензин не сможет поступить к карбюратору при попытке завести инструмент.

Проверить работоспособность сапуна довольно просто, отключите бензинов ую трубку от карбюратора и проверьте как течет топливо. Если бензин течет небольшой струей, все в порядке, если не течет вовсе — сапун скорее забит грязью. При правильном выполнении можно почистить деталь, иногда проще заменить на новую. Процедура чистки выполняется либо вручную, либо подачей сильной струи сжатого воздуха.

Тормоз цепи

Включение тормоза цепи может быть контактным и инерционным. 1-ое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при всем этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в итоге чего останавливается и пильная цепь.

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае — затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит резвее, чем контактное. Но 2-ое более накрепко. Всякая подготовка к работе, также сборка бензопилы после ее ремонта либо обслуживания должны заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу следует считать неисправной.

Условия хранения пилы напрямую влияют на ее работоспособность в будущем.

Хранение. Чтобы бензопила работала хорошо и прослужила долго, по окончании работы надо ее подготовить для хранения. Слить остатки масла (у некоторых моделей смазка потихоньку поступает самотеком и при остановленном двигателе) и топлива из баков. Оставшуюся в баке, карбюраторе и топливном шланге смесь необходимо дожечь – запустить двигатель и ждать, пока он не заглохнет.

Цепи желательно хранить в масляной ванне, шины – завернутыми в промасленную бумагу или хотя бы обработать их аэрозольной смазкой, например, широко известной WD-40 или ее аналогами.

Приготовленную топливно-масляную смесь не рекомендуется хранить больше месяца. В любом случае смесь, даже пролежавшую всего пару дней, перед заливанием в бак нужно как следует взболтать.

Как Работает Праймер Бензопилы

Не считая перечисленных узлов на бензопилах имеется система чистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель и др.

Двигатель

Движок бензопилы имеет наибольшие обороты около 13500 об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь.

Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить.

В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Основным достоинством муфт подобного типа будет то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша движок и не вызывая поломки устройств, передающих движение от мотора к цепи.

Система зажигания

Электрическое зажигание бензопилы содержит в себе маховик (1) со встроенными магнитами, модуль зажигания (2) с электрической схемой, свечу (3) и провод высочайшего напряжения (4).

Крутящийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся при помощи электрической схемы в электронные сигналы, подаваемые на свечу.

В итоге меж контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

Карбюратор

Ниже изображена схема другого карбюратора бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять либо обогащать смесь зависимо от критерий работы.

Для узкой опции есть некоторое количество винтов, при помощи которых делается регулировка низких и больших оборотов мотора, также холостого хода.

Сверху карбюратора устанавливается воздушный фильтр, очистительный поступающий в него воздух.

Топливная система

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Тормоз цепи

Включение тормоза цепи может быть контактным и инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в результате чего останавливается и пильная цепь.

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае — затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, а также сборка бензопилы после ее ремонта или обслуживания должны заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу следует считать неисправной.

Первый метод: безопасность превыше всего

Этот способ запуска идеально подходит тем, кто первый раз пробует работать с бензопилой. В чём же суть? Следует выполнять следующие действия по строгой очерёдности:

• бензопила устанавливается на твёрдую устойчивую поверхность;
• правая нога устанавливается в упор;
• кладём левую руку на ручку устройства;
• включается зажигание;
• производится прокачка бензина;
• вытягивается подсос;
• выдёргиваем трос силовым движением.

Если вы сделали все пункты корректно, то бензопила заведётся.

Данный способ заводки – один из самых безопасных. Применяя его даже начинающий мастер меньше всего рискует получить травму – они сведены к минимуму.

Защитные перчатки обязательны. Но стоит взять с собой защиту для глаз и ушей.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Система очистки воздуха

Подготовительные фильтры могут иметь различную конструкцию и состоять из нескольких частей, а именно, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки и употребляется только в зимнее время, при плюсовой температуре его снимают.

В неких моделях бензопил на стадии подготовительной чистки употребляют чистку воздуха при помощи центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в итоге чего примеси отбрасываются в сторону от поглощающего патрубка, идущего к фильтру узкой чистки.

Фильтры узкой чистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.

При работе бензопилы, воздух в зоне ее деяния бывает очень грязным опилками и древесной пылью. Что такое kawashima. Которые помогут вам выбрать и купить бензопилу в праймер ? Насос. Что такое по вашему переходная система и что такое праймер, в китайской бензопиле,. Чрезмерное загрязнение фильтра понижает объем воздуха, поступающего в карбюратор, что приводит к обогащению консистенции и падению мощности бензопилы. Потому нужна постоянная чистка фильтра. Она должна проводиться не только лишь тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а еще почаще, после всякой длительной и грязной работы. Очистка делается способом, зависящим от вида материала фильтра — в большинстве случаев продуванием и промывкой.

Устройство смазывающего механизма бензопилы и как он работает

Шина является направляющей для цепи, но оба этих устройства изготовлены из металла. Вращение цепи на большой скорости способствует нагреванию металла за счет трения. Если не охлаждать движущуюся цепь при работе бензопилы, то это приведет не только к ее практически мгновенному износу, но еще и выходу из строя шины. Для исключения негативных последствий, во всех видах и моделях пил (не только бензиновых, но и электрических), применяются механизмы смазки цепи. Они не только охлаждают металл при его нагреве, но еще и снижают трение цепи о поверхность шины.

Смазывающий механизм цепи бензопилы представлен в виде масляного насоса, работающего в автоматическом режиме. Подача масла происходит только при работающем двигателе, и чем больше оборотов, тем чаще осуществляется смазка. На бензопилах используют плунжерные насосы, которые также называют поршневыми.

С вопросом принципа работы масляного насоса бензопилы разберемся подробно, предварительно выяснив его конструкцию:

1. Корпус маслонасоса, который изготавливается не только из алюминия, но и пластика. Пластиковые варианты маслонасосов используются преимущественно на бытовых бензопилах
2. Плунжер — цилиндрическая деталь, посредством которой происходит перекачивание масла. Плунжер состоит из червячной передачи, посредством которой приводится в движение
3. Подающий и выпускной каналы, которые соединяются с маслопроводами

Теперь рассмотрим принцип работы плунжерного маслонасоса бензопилы. В действие плунжерный вал насоса приводится за счет вращения ведущей звездочки цепи. Для обеспечения передачи крутящего момента, маслонасос бензопилы имеет зубчатую передачу. Вращательный момент на ведомую шестерню насоса передается только при движении цепи, поэтому на х.х. двигателя масло насосом не качается.

1. С торцевой стороны вал плунжера упирается в шток. Этот шток на некоторых моделях маслонасосов является регулируемым. Вал плунжера при этом имеет конструкцию с волнообразной стенкой, как показано на фото ниже
2. Обратная сторона плунжера, которая называется рабочей, имеет конструкцию в виде сегментного выступа или выреза, как показано на фото ниже
3. Плунжерная часть вращается, тем самым открывая подающий канал для впуска порции масла из масляного бака. Далее открывается выпускной канал, откуда выходит порция масла, поступая на шину для смазки цепи. Схема работы плунжерного механизма представлена ниже

Принцип работы масляного насоса бензопилы достаточно простой, что положительно влияет на его стоимость. Маслонасос подлежит ремонту, но при износе торцевого выступа в виде волны, деталь или механизм рекомендуется заменить.

Это интересно! Маслонасосы в конструкции могут иметь регулировочный винт, посредством которого можно настроить производительность механизма. Если маслонасос бензопилы выходит из строя, то эксплуатировать инструмент запрещено.

После запуска бензопилы проверить исправность работы маслонасоса можно следующим способом — расположить чистый лист бумаги перед шиной, и погазовать. На листе при этом должны появиться маслянистые пятна.

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

https://youtube.com/watch?v=o8THmTzQcvE%3F

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Публикации по теме

Можно ли сделать тахометр для бензопилы самостоятельно или процесс регулировки карбюратора

Устройство и регулировка карбюратора на бензокосах и триммерах

Как работает карбюратор бензопилы подробное описание

Как выбирается триммер для укоса травы учитываем все критерии

Поломки системы зажигания

Часто пилу не удается завести из-за отсутствия искры на свече. Чтобы удостовериться, выверните свечу, наденьте на нее колпак провода, прижмите к корпусу цилиндра и поработайте стартером.

Искра может отсутствовать по ряду причин. В первую очередь проверьте контакты присоединения проводов, идущих от модуля зажигания, зачистите их. Также осмотрите маховик, нет ли признаков повреждения магнитопровода и не нарушен ли зазор между модулем и маховиком. Если поломка не устранена, нужно заменить модуль зажигания на новый.

Причиной отсутствия зажигания может быть сама свеча, проверьте ее пригодность с помощью контрольной. Электроды нужно почистить наждачной бумагой и протереть ветошью в бензине.
