Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен
Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

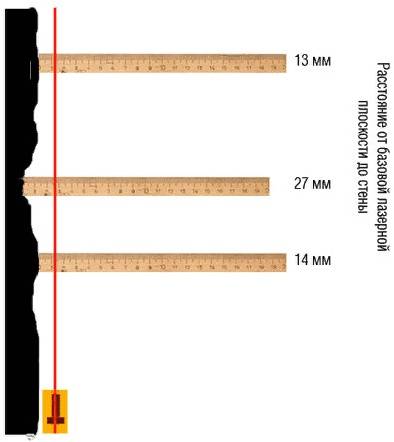

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.
Как правильно выставить маяк без лазерного уровня?
Предположим, что вы собрались штукатурить стены, но у вас нет лазерного уровня, чтобы легко и быстро выставить маяки под штукатурку. Ничего страшно, мы рассмотрим самую простую технологию, которая используется годами. Для этого нам понравится любой отвес, шнурка, карандаш, рулетка, правило.
Правило нужно для того, чтобы понять, на каком расстоянии друг от друга будет стоять маяк. Далее, в четырех точках, по углам стены, на расстоянии в 20 см от самого угла, сверлим по одному отверстию, вставляем туда дюбель и забиваем в него штырь, проволоку, гвоздь, или закручиваем длинный саморез. Одним словом, все, что имеет форму штыря можно забить в подготовленное отверстие.
Процесс установки маяков без лазерного уровня
Чтобы выставить маяки без лазерного уровня, для этого в верхней части вешаем отвес, ждем пока он уравновесится и натягиваем шнурку между верхней и нижней точкой штыря, максимально экономя пространство. Аналогично, делаем с другой стороны. В конечном счете у нас будут две условно параллельные шнурки под двум сторонам стен, плотно натянутые.
Затем, между двумя нитками натягиваем бегунок. Эта та же шнурка, которая натянута горизонтально по всей площади специальным образом, что позволяет ей скользить по направляющим из натянутой нитки. Таким образом мы сможем проверить всю плоскость и понять, где у нас максимально выпирающая часть стены и, при необходимости снизить зазоры с целью экономии пространства.
Определившись с финальным расстоянием, разводим теплон, ставим два основных маяка по углам, с учетом вертикально натянутой шнурки. Затем, за маяками, почти вплотную к стенам, в трех точках, сверлят отверстия, закручивают туда саморезы и натягивают три шнурки.
Они будут отбивать ровную плоскость. По ранее отмеченным местам, согласно длине правила, нужно поставить маяки на теплон, алебастр или гипс таким образом, чтобы шнурка была натянута свободно, не касалась носика маяка, но и не отдалялась от него.
Для того, чтобы убедиться, что маяк лег правильно, нужно приложить к нему правило максимальной длины, посмотреть в плоскости, нет ли щелей между маяком и правилом. Если они есть, нужно устранить их при помощи нанесения раствора под маяк.
Можно, кстати, нанести раствор в избытке, чтобы маяк даже слегка надавил на шнурку и потом приставить правило, приложить к нему уровень и посадить все точки направляющей путем придавливания маяка к стене.
Дополнительные параметры и функции
Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.
Самонивелирование
Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.
Самонивелирование (самостоятельная компенсация небольшого угла наклона)
Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.
Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.
Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.
Самоотключение
Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.
Не всегда автоматическое отключение — это хорошо
Температурный режим эксплуатации
Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.
Большая часть лазерных уровней предназначена для работы в отапливаемом помещении
Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие» модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.
Тип крепления
Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:
На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно
При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же. На магниты
В корпус некоторых моделей впаиваются магниты
Это дает возможность крепить его на любую металлическую поверхность/деталь. Тип крепления влияет на удобство эксплуатации На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир. На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.
С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.
Противоударный корпус и возможность самостоятельной юстировки (наладки)
Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.
Противоударный корпус не помешает
При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки. Для чего надо будет провести определенные манипуляции, описанные в инструкции
Для чего надо будет провести определенные манипуляции, описанные в инструкции.
Пошаговая фотоинструкция по нивелированию оптическим прибором
Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.
Как установить штатив
Главная задача при установке штатива – соблюсти правильную горизонталь основания.
| Иллюстрация | Описание действия |
| Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы. | |
| Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку. | |
| Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании. |
Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.
Монтаж и настройка нивелира
Иллюстрация Описание действия
Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора
Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий
Настройка фокусировки прибора
Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:
| Иллюстрация | Описание действия |
| Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром. | |
| А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё. |
Измерение и фиксация значений
Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.
| Иллюстрация | Описание действия |
| Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке. | |
| Фиксируем данные. | |
| После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько. |
Работа с лазерным нивелиром
Перед началом работы по разметке или измерению объектов, требуется подготовить рабочее место:
- Проверить заряд аккумулятора или вставить батарейки (зависит от типа нивелира).
- На пути луча не должно быть препятствий – преломления о любые объекты дадут значительную погрешность измерения.
- Для работы нивелир устанавливают на треногу, выставленную на ровную площадку и тщательно отцентрированную. Для использования самовыравнивающихся аппаратов это не обязательно, а вообще можно воспользоваться толом или любой переносной подставкой.
Когда подготовительные работы проведены, можно приступать непосредственно к разметке.
Далее при необходимости следует подготовить дополнительные приспособления:
- рейка с разметкой, подойдет и деревянная длинная доска;
- приемник лазерного луча значительно облегчает работу с прибором в солнечный день;
- очки (не обязательный, но очень удобный атрибут геодезиста).
Как пользоваться нивелиром при разметке фундамента
Переходим непосредственно к разметочным работам на земельном участке.
- Первым делом выставляем ориентировочную линию, расположение которой несложно определить: обычно она лежит параллельно дороге или ограждению участка на заданном в проекте расстоянии. Обозначим линию АВ, где буквы – это колышки, между которыми натянута бечевка.
- Далее от нивелира требуется функция направления луча. Устанавливаем и центрируем прибор над колышком А, выставляем угол 90° и отправляемся с рейкой и сигналоуловителем в направлении конца перпендикулярной к АВ линии, которая упирается в точку А. На заданном расстоянии по рейке ловим точку перпендикуляра, ставим колышек.
- Таким же образом выставляем четвертую точку.
- Между установленными колышками натягиваем бечевку. Периметр контура готов.
- Таким же образом размечаются внутренние стены.
Колышки могут быть расставлены как ориентиры для установки обноски – деревянных ограждений и маяков, опорные стойки которых находятся на проектной линии фундамента или стены (за пределами периметра на выносе). В таком случае нивелиром сверяют горизонт контрольных стоек обносок, а периметр строения переносят на местность с помощью рулетки и бечевок.
Контроль существующих конструкций
Колышки могут быть установлены вручную методом измерения сторон геометрически без приборов. В таком случае следует проверить их ориентированность и ровность углов, опять же нивелиром. В данном случае понадобится ротационное устройство.
- Устанавливаем треногу на удалении от всех контрольных точек (в нашем случае углов). Следует помнить, что расстояние не должно превышать допустимое в технической документации к аппарату.
- Включаем сигнальный лазер и отправляемся с сигналоуловителем и рейкой на контрольные точки.
- Устанавливаем рейку в вертикальное положение на любой точке и ловим луч, делаем отметку на рейке.
- То же действие повторяем на каждой точке.
- Сверяем расстояния между засечками. Для крупного строительства применим малый диапазон перепадов высот, для частного строительства допускается разница не более 1 см на 10 метров стены или фундамента.
Наглядный процесс представлен в видео:
Производим установку уровня
До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.
Обычно пользуются следующими способами крепления лазерного уровня:
- На пол, стол, подставку и любую прочную и стабильную плоскость
- На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
- На распорную штангу.
- На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.
Важен не столько способ крепления, сколько его надежность и стабильность.
https://youtube.com/watch?v=1L5acEhJhYg
Как ставить маяки по лазерному уровню
Для установки маяков с помощью лазерного уровня подойдет аппарат типа «кирпич» с вертикалью-окружностью в 360 градусов. Если правильно установить инструмент, между лазером и штукатуркой останется просвет около 1 см.
Если правильно установить инструмент, между лазером и штукатуркой останется просвет около 1 см.
Установка штукатурных маяков по лазеру Bosch GLL 3-80
Сначала необходимо оценить значительные дефекты и установить лазерный уровень для штукатурки стен так, чтобы лазер лежал параллельно нижней границе стены. Здесь используется диагональный винт, который плавно вращает уровень. Конечно, при установке уровня следует отметить качество капитальной стены, но, не зависимо от остальной бугристости всей стены, первые несколько рядов выкладываются параллельно.
Далее просверливаются отверстия для дюбелей. Шляпки саморезов необходимо выставлять в один ряд, чтобы в дальнейшем ровно выставить маяки и продолжить ремонтные работы. Следующим этапом выполняется выкручивание и выставление в одну плоскость шурупов.
Сначала необходимо оценить значительные дефекты и установить лазерный уровень для штукатурки стен так, чтобы лазер лежал параллельно нижней границе стены.
Существует два основных способа выравнивания шурупов:
- Установка аппарата на ранее отмеченные линии и выкручивание саморезов так, чтобы луч лежал точно на их шляпках;
- Установка аппарата на расстоянии 2-3 мм от ранее отмеченных линий, выкручивание болта до такого положения, когда от его шляпки до стены получается просвет, равный не более 2-3 мм.
Удобнее начинать с шурупа, находящегося на самой выпуклой части стены. На отвертке нужно сделать пометку на соответствующем расстоянии (можно предварительно наклеить небольшой кусок скотча) и выкрутить оставшиеся болты до этой отметки.
Сначала ровно устанавливаются крайние маяки, по ним протягивается шнурка и соответственно выкручиваются остальные. Этот вариант установки маячков выполняется без лазерного уровня.
Сначала ровно устанавливаются крайние маяки, по ним протягивается шнурка и соответственно выкручиваются остальные.
Выбор инструмента
Специально для работы решил приобрести лазерный нивелир, так как им можно быстро и точно сделать разметку любой конструкции одному, без напарника. Сначала была мысль купить оптический нивелир и работать им «по старинке», но, так как все работы я буду проводить скорее всего один, то мой выбор был очевиден. Мне нужен был недорогой, качественный лазерный уровень с возможностью работы с приёмником на улице при солнечной погоде.
После нескольких часов выбора в интернет — магазине, мой выбор пал на лазерный построитель плоскостей ADA 2D Basic Level, так как он полностью подходил для выполнения моих задач. Яркость линий, наличие отвеса, режим работы с приемником на улице до 30 метров, поворотное основание со шкалой (360°), на которой можно устанавливать любой горизонтальный угол, а также микровинт для точной подводки, в общем, все то, что мне нужно.
Также сразу приобрел приемник лазерного излучения, лазерный дальномер, штатив и нивелирную рейку. Приёмник, который крепится на нивелирную рейку мне был необходим для работы с лазерным нивелиром на улице, так как на улице в ясную солнечную погоду луча совсем не видно, а этот самый приёмник как раз улавливает луч и показывает его местоположение. Для быстрого подсчёта расстояний, площадей, объемов и других вычислений я решил за одно приобрести лазерный дальномер, в хозяйстве вещь не лишняя.
Разметка фундамента
Итак, приступил к работе. Размеры лёгкого каркасного дома я запланировал 6 на 6 метров. Первым делом надо было сделать фундамент из бетонных блоков. Но чтоб делать фундамент надо знать, где будут расположены стены. На участке я примерно отметил, где будет располагаться дом.
Установил штатив с лазерным нивелиром ADA 2D Basic Level таким образом, чтобы точка лазерного отвеса совпадала с будущим углом дома, и на месте отвеса заколотил колышек №1 и продолжил разметку. Навел лазерную линию вдоль предполагаемой стены дома, и прокрутил поворотный лимб на нивелире таким образом, чтобы 0° совпал с риской на нивелире, т.е. в дальнейшем это будет наша отправная точка от которой мы повернёмся на 90° для разметки второй стены.
Отмерил расстояние по вертикальной лазерной линии 6 метров от колышка и заколотил второй колышек. Повернув прибор на 90°, отмерял расстояние по лазерной линии 6 метров и забил колышек №3. Половина работы по разбивке фундамента была сделана. Переставил штатив с лазерным уровнем ADA 2D Basic Level на другую точку таким образом, чтобы отвес лазерного нивелира совпал с колышком.
Предварительно сделав выторфовку и отсыпку песком в местах предполагаемого фундамента, я расставил по периметру бетонные блоки, установив их по осям стен по натянутым верёвкам. Поставив штатив с лазерным уровнем с угла, за одним из кольев, таким образом, чтобы горизонтальная лазерная плоскость захватывала весь размер фундамента, начал устанавливать все блоки в один уровень. Для этого я закрепил приемник ADA LR50 с помощью специального крепления, которое шло в комплекте с приемником, на 3-х метровую нивелирную рейку.
С огромным трудом растащив 9 бетонных блоков, по блоку на каждый угол, посередине каждой стены и под простенок — начал нивелировку. Зафиксировав первую отметку на первом блоке, и приняв её за ноль, двинулся на второй. Превышение на втором блоке оказалось немного больше, если быть точным на 7 сантиметров, значит надо подсыпать песок под блок. Отодвинул блок с его места и подсыпал песка.
Приложив не дюжее усилие, поставил блок обратно на место и снова проверил уровень. Превышение оказалось около сантиметра, поэтому пришлось немного поёрзать блоком, чтоб он чуть-чуть опустился. Все остальные бетонные блоки я выставил по такому же принципу, не переставляя нивелир, просто ставил нивелирную рейку на блок и двигая приёмником по миллиметровой шкале рейки устанавливал превышения других блоков относительно первого эталонного блока
Таким образом, с помощью лазерного уровня и приёмника, а также лазерного дальномера и собственной смекалки я решил задачу по разметке и установке бетонных блоков быстрее, чем думал. Я уверен на сто процентов, что если бы я всё размечал по старинке с помощью гидроуровня или доски с обычным пузырьковым уровнем и рулеткой, это заняло бы на много больше времени и сил. Как говорится, спасибо современным технологиям!
Как пользоваться лазерным нивелиром при поклейке обоев
Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.
При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.
https://youtube.com/watch?v=wJ_uerPSmRQ%3F
Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.
Как выровнять пол
Главный плюс от использования лазерного нивелира – простота работы и наглядность всех измерений. Прибор выставляют по вертикали в центре комнаты, включают – и прибор сам отбивает ровную прямую по всем стенам. Она будет проведена также на каждом предмете, оставленном в комнате. Поэтому можно, поставив в любо точке комнаты на пол рулетку или линейку, увидеть, насколько эта точка ниже выставленной горизонтальной плоскости.
С помощью этой особенности легко обнаружить, где на полу находится самый высокий горб и самая глубокая впадина. Зная эти точки, можно определить тип стяжки, который можно положить в комнате:
- Если разброс между самой большой и самой малой высотой не больше 20 мм, можно выровнять пол с помощью финишной смеси.
- Если перепад превышает 20 мм, понадобится сначала класть цементно-песчаную стяжку.
Нивелир может применяться не только при проектировании стяжки, но и при контроле кривизны получившейся поверхности. Установив прибор так, чтобы луч шел строго по полу, можно увидеть расположение всех бугров (в этом месте лазерные отметки будут прерываться или искривляться). Впадины можно отыскать с помощью рейки, уложенной по лучу.
Что необходимо знать при работе с лазерным уровнем
Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.
Лазерный уровень в комплекте с защитными очками
Устройство позволяет получать на стенах, полах и потолках линии:
- по вертикали;
- по горизонтали;
- крестообразные;
- сетку.
Если пользоваться дополнительными настройками, возможно получить линии под наклоном.
Как проверить ровность поверхности лазерным нивелиром
В выравнивании стен с помощью лазерного уровня следует отметить не только установку реек. Нужно включить вертикальную плоскость аппарата и зафиксировать его так, чтобы проецируемая плоскость проходила строго параллельно стене. В данном случае лазер выстраивает не саму выравненную стену, а параллельную ей плоскость.
Если лазер прерывается и не доходит до конца стены, значит поверхность не идеально ровная. Инструмент следует немного передвинуть и проследить изменение лазера. Для уточнения перепадов на стене лучше всего подойдет деревянный или металлический метр с миллиметровой шкалой.
Далее следует выделить вертикальные участки на расстоянии нескольких сантиметров друг от друга и установить измерительные приборы перпендикулярно поверхности. Нужно отметить измерения, через которые пройдет лазер и повторить процедуру через 70-100 см. Исходя из этих данных можно примерно представлять степень искривления стены.
Если лазер прерывается и не доходит до конца стены, значит поверхность не идеально ровная.
Лазерный уровень – инструмент нового поколения
С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

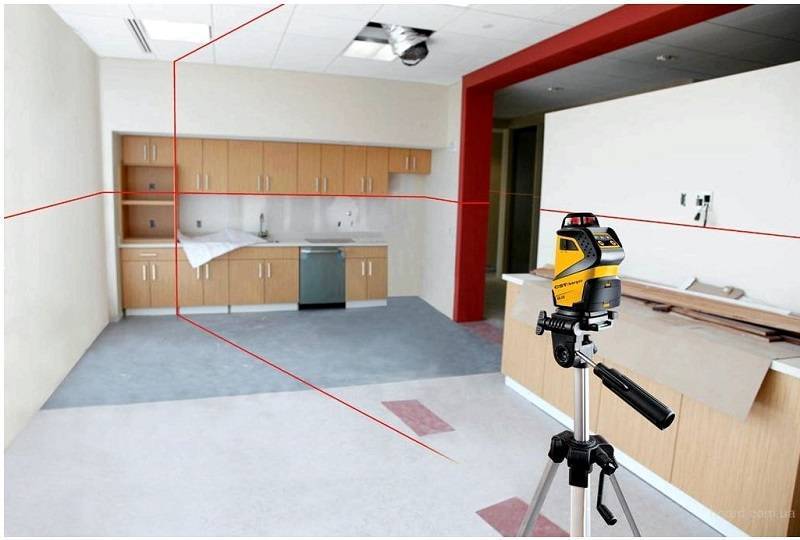

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии
Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

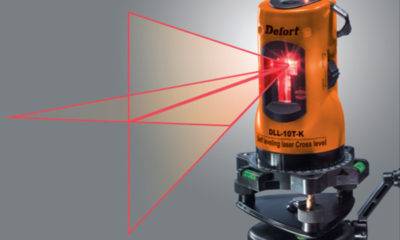

Лазерный уровень излучает лазерный луч в нескольких проекциях
Этапы отбивки горизонтального уровня лазерным нивелиром
1. Установка лазерного уровня на полу или на штативе.
2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).
3. Включение прибора и получение на плоскости идеально горизонтальной линии.
Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ
4. Прочерчивание этой линии отбивочным шнуром.
5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.
Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты
, надёжен и удобен в работе.
Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света
, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.
По принципу построения разделяют две категории лазерных уровней:
- призменные
или позиционные, в основе луча лежит призма, на поверхность проецируется линия; - ротационные
, луч образован линзой, способен формировать контрольные точки.
Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия увеличена до 500 м.
Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности
. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.
Как применять лазерный уровень
Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.
Штукатурка
Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.
Проверка уровня стены производится следующим образом:
- построитель линий или плоскости располагается на стене;
- при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
- размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.
Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.
Плитка
Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.
Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.
Обои и отделочные панели

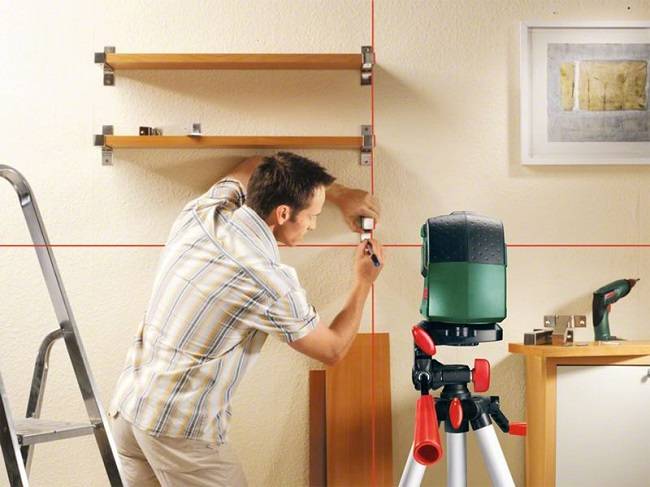

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:
- уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
- расположить элемент отделки или полосы обоев строго вертикально.
Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.
Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.
Мебель
Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.
Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.
Перепланировка
С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.
Полы
При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.
- Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
- Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.
Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.
В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.
Проверка на точность
Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:
- Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
- Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
- Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.
Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.
