Как проверить катушку зажигания бензопилы мультиметром

Как выставить зажигание на бензопиле самостоятельно?

Это один из центральных вопросов, волнующих всех без исключения владельцев бензопил независимо от их класса мощности и бренда, который ее произвел. Ведь даже если инструмент и имел заводские настройки, выставленные строго по правилам в соответствии с инструкцией по эксплуатации, то в процессе работы все равно их сбоев избежать не получиться. Виной всему вибрация, интенсивные нагрузки, действующие на все системы пилы и на зажигание в том числе.

Нужно как можно быстрее заглянуть в катушку зажигания, если:

• агрегат не запускается после нескольких последовательных попыток;
• функционирование происходит с перебоями, которые заметны не только на холостых оборотах, но и под нагрузкой;
• инструмент не выдает свою мощность на полную силу.

Если хоть один из этих пунктов имеет место в работе прибора, значит требуется повторная установка зажигания на бензопиле. Это означает, что его нужно просто перенастроить, что вполне можно сделать и своими руками, не прибегая к помощи ремонтных мастерских и сервисных центров.

Проверить катушку зажигания на бензопиле

Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:

1. Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
2. Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
3. Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.

Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:

1. Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
2. Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.

Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:

• нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
• располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).

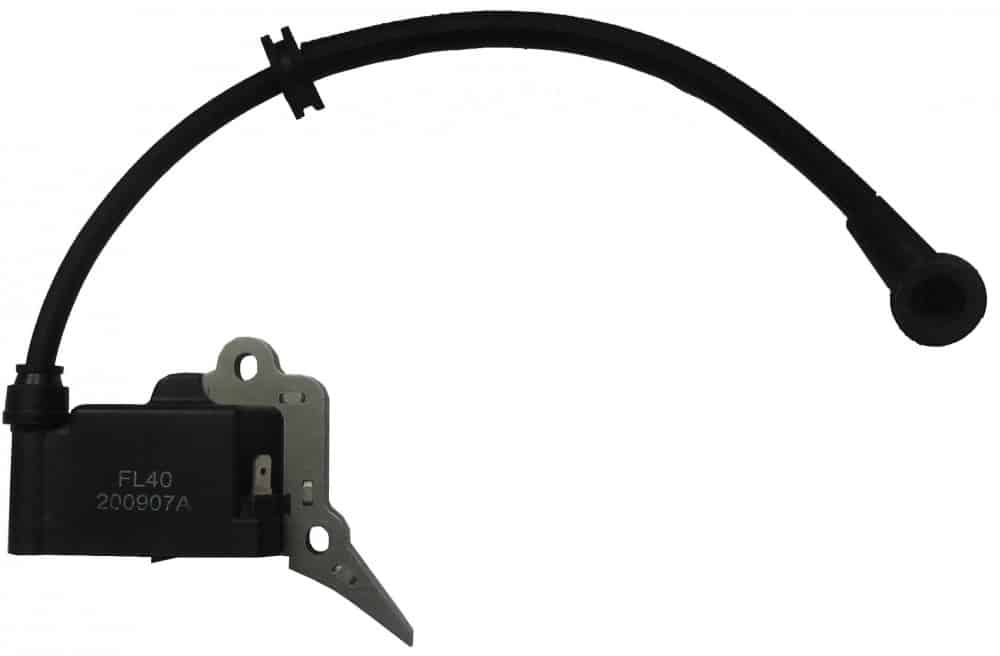

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

• осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
• проверить чистоту элементов катушки и подключенной к ней электрической проводки;
• осмотреть состояние изоляции проводов;
• оценить надежность креплений;
• осмотреть состояние колпачка, который образует искру;
• проверить состояние свечи;
• проверить работоспособность выключателя свечи;
• мультиметром проверить напряжение внутри узла.

https://youtube.com/watch?v=3L-ja5c7ObY

Проверка катушки выполняется в таком порядке:

1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Инструкция по разборке и сборке магнето

Чтобы произвести ремонт магнето, его нужно демонтировать и разобрать, для этого выполните следующие действия:

1. Сначала устройство снимается с силового агрегата.
2. Узел нужно тщательно очистить от пыли, а также следов моторной жидкости, если они имеются. Магнето будет грязным, поэтому его надо очистить. Нельзя допустить, чтобы грязь попала на внутренние элементы при разборке устройства.
3. Следующим этапом будет разбор. Используя торцевой ключ, необходимо выкрутить гайку, которая фиксирует автомат опережения зажигания. Демонтируйте этот элемент, после чего извлеките шпонку из паза.
4. Затем защелку немного отвести в сторону, после чего сможете демонтировать крышку прерывательного узла. Для снятия следует открутить еще четыре болтика, которые ее фиксируют.
5. Когда крышка будет демонтирована, ротор можно извлечь из самого корпуса.
6. Завершающим этапом будет откручивание шпилек, которые фиксируют трансформаторный узел. Сделав это, трансформатор можно извлечь из корпуса. Таким образом, вы получили доступ к составляющим элементам магнето. Теперь осуществляется ремонт механизма с заменой всех вышедших из строя компонентов. Для дальнейшей сборки и установки магнето все действия, описанные выше, нужно будет повторить в обратной последовательности.

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

• магнето, или заводской катушки зажигания;
• свечи с предустановленным колпачком;
• электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
• клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

• контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
• бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

Зажигание бензопилы

Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.

Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.

Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.

Принцип работы катушки

Это устройство требуется не только для того, чтобы запустить мотор, но и для поддержания его работы. Катушка необходима для преобразования небольшого постоянного напряжения, получаемого от работающего аккумулятора, в сильный импульс, дающий искру. Он требуется для поджигания топливной смеси, которая происходит в процессе работы двигателя.

Катушка состоит из первичной обмотки, на которую поступает входное напряжение, и вторичной, создающей разность потенциалов для образования искры. При ее изготовлении сначала на ферритовый сердечник наматывается провод вторичной обмотки, имеющей очень много витков. Обычно их количество составляет несколько десятков тысяч. Затем на вторичную обмотку накручивается провод первичной, имеющей в среднем 50–100 витков. И у той, и у другой есть по два вывода. У первичной оба вывода входные. У вторичной один соединен с первичной обмоткой, а второй является выходным.

На катушку поступает напряжение с аккумулятора, контакторы которого включаются и выключаются током. Это приводит к возникновению магнитного поля на первичной обмотке. Оно индуцирует электромагнитное поле на вторичной, создавая сильный электромагнитный импульс. Благодаря ему на электродах свечи зажигания возникает высоковольтный импульс, создающий искру. Она поджигает топливную смесь, сгорание которой способствует перемещению поршня. Таким образом, при неисправности катушки зажигания нормальная работа двигателя невозможна.

В зависимости от модели у автомобиля может быть одна или несколько катушек зажигания. Если среди них есть рабочие, мотор сможет завестись, но работать будет хуже, чем обычно. В современных машинах чаще применяется система, в которой предусмотрена отдельная КЗ для каждой используемой свечи.

Неработоспособные катушки не подлежат разборке и ремонту. Что-то исправлять в них бессмысленно. При возникновении неисправности потребуется провести замену.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Предыдущая запись Электронная педаль газа
Следующая запись Combiloader 2.1.8 — программа для прошивки ВАЗ, ГАЗ, УАЗ

Как проверить катушку зажигания бензопилы?

Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты. После этого нужно осмотреть деталь.

Чаще всего ее неисправности заключаются в:

• повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
• нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.

В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.

Второй способ проверки катушки заключается в испытании мультиметром .

Для этого необходимо:

1. Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
2. Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.

Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.

Другие способы контроля

Использование мультиметра позволяет определить исправность катушки, но не всегда этот метод наиболее удобный. Одним из самых простых способов является установка, например, на 16 клапанном двигателе вместо сомнительных катушек проверенных. Если станет заметна разница при использовании, можно утверждать наверняка, что прежняя деталь нуждается в замене.

На старых моделях исправность работы зажигания проверяли, пытаясь получить искру между электродом свечи и корпусом. На современных автомобилях использование этого метода может привести к непредсказуемым последствиям.

Если в свече нет искры, то в этом не обязательно виновата катушка. Нужно проверить внешний вид контактов электродов и при необходимости почистить их. Они должны быть чистыми и сухими.

Можно проверить работу системы зажигания с помощью искры. Для этого необходимо выполнить следующие действия:

1. Со свечи снять высоковольтный провод.
2. Расположить его на расстоянии, которое примерно равно 6 мм.
3. Прокрутить коленвал.
4. Если визуально можно наблюдать искру, то зажигание работает нормально. В противном случае необходимо почистить или заменить свечи зажигания.

Неисправная катушка зажигания обязательно должна быть заменена на новую, поскольку она не подлежит ремонту. Если имеются отклонения от нормативных параметров, то при дальнейшей эксплуатации это может привести к повышенному износу или поломкам других узлов.

Устройство системы зажигания

Данная часть бензоинструмента имеет следующую типовую структуру:

• магнето;
• электрокабель;
• свеча зажигания;
• клавиша отключения.

Общими их элементами являются:

• размещенные в ободе магниты;
• катушка зажигания, состоящая из сердечника и трансформаторных обмоток;
• свеча.

Последний элемент считается одним из наиболее важных, поскольку именно по виду свечи зажигания в большинстве случаев можно произвести визуальную диагностику всей зажигательной системы бензиновых агрегатов.

Образование искры – непростой процесс. Для начала необходимо, чтобы создалось магнитное поле в самой катушке, что возможно благодаря 2-м магнитам. Когда происходит замыкание контактов первичной обмотки, начинает возникать несильный электрический импульс. Соответственно, при их разомкнутости нет ни магнитного поля, ни электродвижущей силы вторичной обмотки.

При этом идет образование электротока с высоким напряжением и подача на свечу, что дает ту самую искру, поджигающую горючую жидкость. Обычно в этот момент поршень локализуется рядом с мертвой точкой, а точнее – на 0,4 см ниже ее положения. Стоит отметить, что контактное зажигание, которое устанавливалось на бензопилы еще в начале 90-х гг. и дошедшее к нам вместе с бывшей в употреблении техникой, на современном техническом этапе уже отжило себя.

Поэтому, в нынешних модификациях, которые презентуют нам ведущие фирмы-изготовители, установлено бесконтактное электронное зажигание, которое намного проще и регулировать, и обслуживать.

Регулируем зажигание: с чего начать?

Если в один прекрасный момент бензопила вдруг не завелась и это не единственный такой случай, значит регулировка зажигания бензопилы будет как никогда к стати. Ее необходимо производить в такой последовательности:

Исследовать свечу на неисправности

Работоспособные свечи всегда сухие

Обнаружив, что свеча достаточно влажная, стоит переключить свое внимание на карбюратор, неполадки которого могут привести к заливу свечной части и предотвращать искропоявление. Наличие темноватого налета — сигнал о том, что имеются проблемы в цилиндропоршневых элементах мотора

Если же предыдущий пункт проверки не дал видимых результатов, следующим шагом нужно проверить, есть ли искра

Чтобы это сделать, необходимо к цилиндру придвинуть кабель, идущий от свечи. В момент малого зазора между этими частями обязательно выделяется искра. В случае отсутствия искры, переходим к проверке напряжения. Его отсутствие может означать лишь одно – целостность провода нарушилась. Если высоковольтный кабель исправен, стоит перепроверить угол установки зажигания, ведь его несоблюдение может стать причиной того, что искра либо «спешит», появляясь слишком рано, либо «запаздывает», не успевая зажечь топливо. Ведь все ведущие специалисты делают акцент на том, что отрегулированный зазор между маховиком и катушкой зажигания – основа своевременного образования искры, и как результат – беспроблемного пуска мотора и бесперебойной работы. Другой вариант, который необходимо учитывать, проверив и исправив все предыдущие пункты, — это сама свеча, которая могла износиться и требовать замены на новую. Доброкачественная искра от новой работающей свечи внешне напоминает молнию. Если же она тусклая, стоит подробно изучить качество искры.

Для этого высоковольтный провод подсоединяют напрямую к свече. Далее рывкообразными движениями запускают стартер. По итогам наблюдений можно сделать вывод, нужно ли менять свечу, или нет.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

• Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
• Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

Помимо обычных наборов отверток и молотка, потребуются:

• Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.
• Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.
• Ключ для регулировки сцепления.
• Свечной ключ комбинированный.
• Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

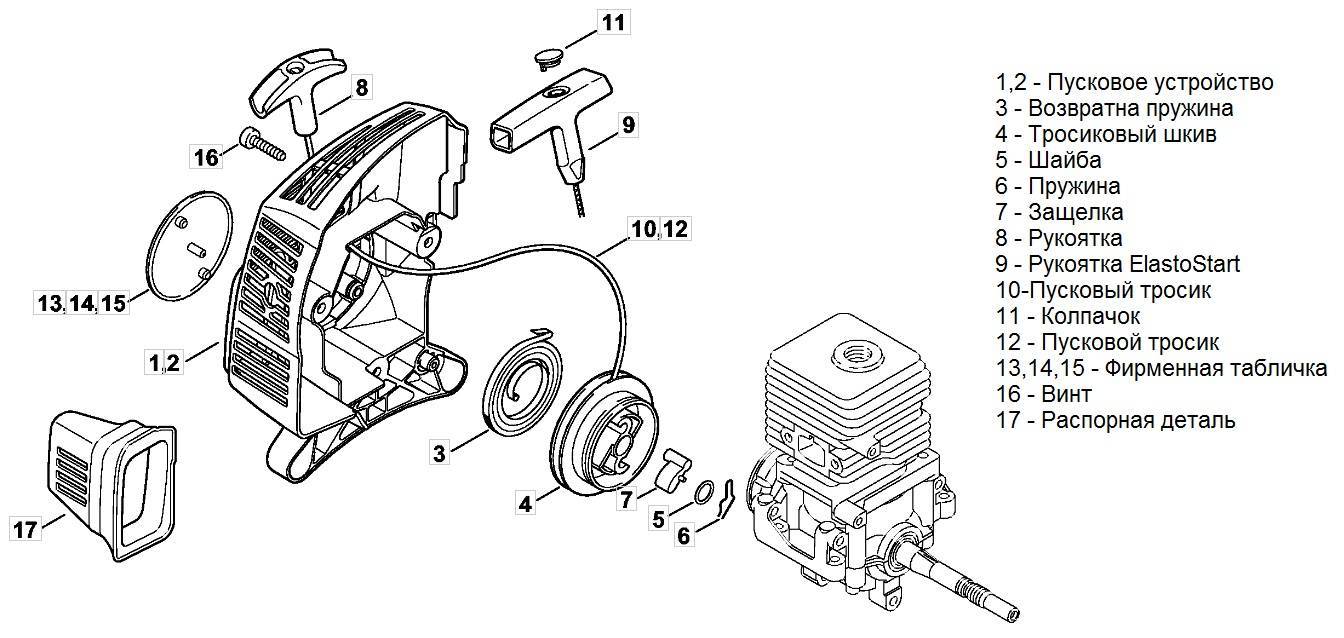

Порядок разборки бензопилы Husqvarna следующий:

• снимается верхняя крышка;
• отсоединяются аварийный тормоз и пильная шина с цепью;
• снимается стартер;
• выкручивается свеча;
• через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Регулировка карбюратора

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.

Диагностика технического состояния узла

Что касается диагностики, то она осуществляется следующим образом:

1. Сначала необходимо подключить высоковольтный кабель к выводу напряжения.
2. Второй конец кабеля следует удерживать на расстоянии около 0.5-0.7 см от корпуса устройства.
3. В таком положении провода необходимо резко провернуть ротор по ходу вращения. Если магнето отрегулированное, то в результате поворота ротора между контактом провода и корпусом должна проскочить искра. Если она отсутствие или же слишком слабая, еле заметная, вероятнее всего, устройство нужно проверить на предмет неисправностей и, при необходимости, отрегулировать.

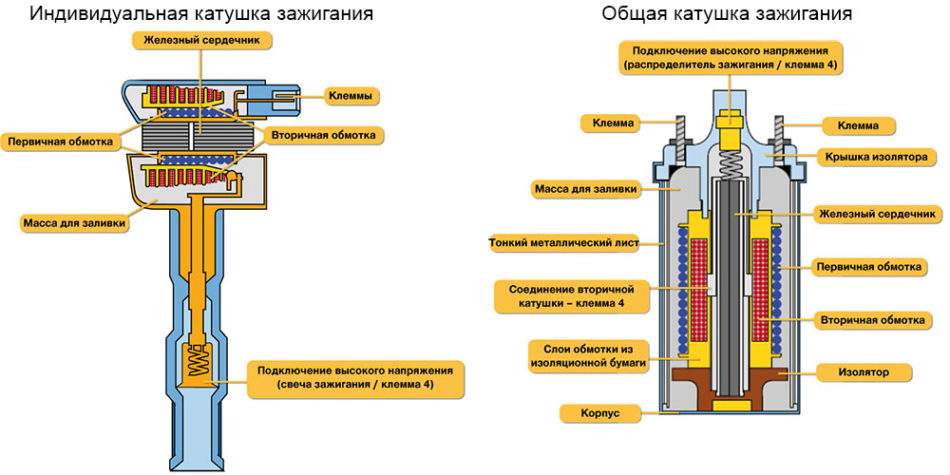

Принцип работы катушки зажигания

Катушка зажигания предназначена для создания высокого напряжения из низкого. Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.
