Как правильно запилить стропила вальмовой крыши

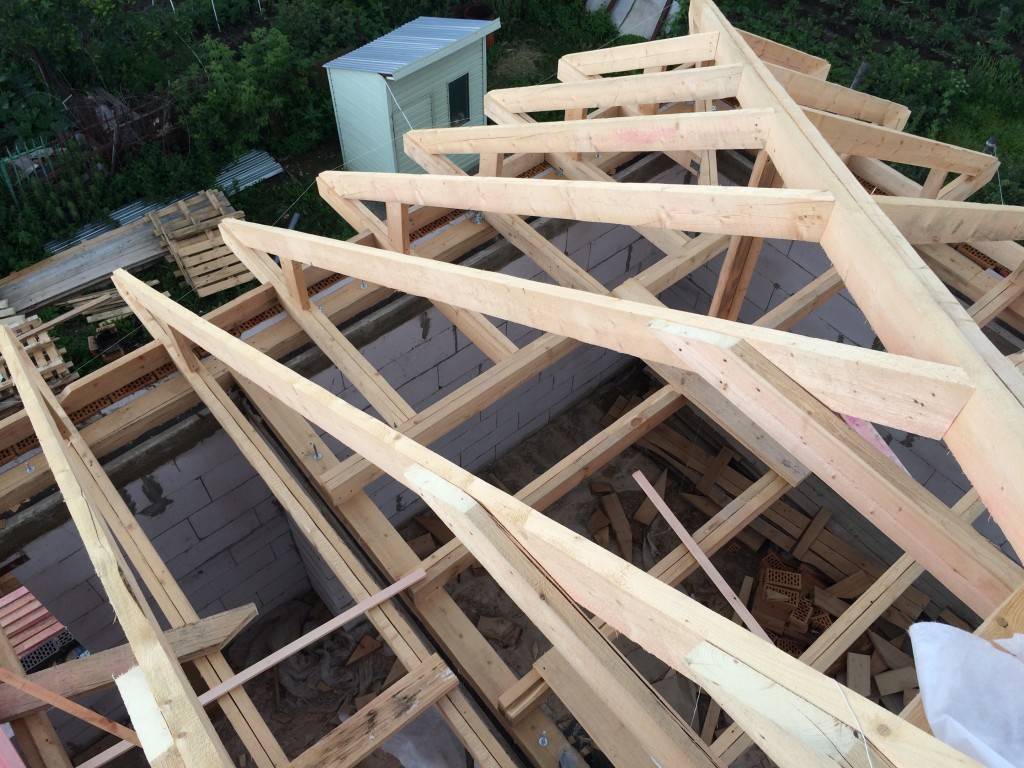

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

• угла уклона крыши;
• предполагаемых нагрузок, воздействующих на крышу;
• расстояния между несущими стенами;
• шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Особенности вальмовой крыши

Вальмовая кровля собственными руками – никак не подобная непростая деятельность, равно как способен предстать Люду, никак не обладающему необходимого навыка и знаний в постройке. Работа, безусловно, никак не наиболее элементарная, однако абсолютно возможная, в ней отсутствует нисколько необычного.

Для этих, кого привлекла шатровая кровля – видеоматериал и указания согласно нее постройке допускается отыскать в узы Сеть интернет, однако ключевым представляется всегда ведь точная квалифицированная маркировка и проектирование, дозволяющая исключить разных сложностей и проблем напрямую в ходе исполнения трудов.

Перед для того равно как перейти к постройке, необходимо узнать всегда детали относительно этого типа кровель, а собственно стропильной организации шатровых кровель, а кроме того тщательнейшим образом осуществить всегда замеры и всегда досконально распланировать.

Отличие шатровых кровель состоит в этом, что же их структура предполагает ссебе комплекс 2-ух составляющих, с каких сооружается крыша:

1. Первый компонент предполагает собою 2 обыкновенных скоса, какие допускается повстречать и в разных прочих кровлях.
2. Второй компонент и дает шатровым кровлям оригинальность: потому как скаты никак не прикрывают целую область жилья в длину, сохранившееся место прикрывается рядом поддержки 2-ух побочных вальм, предоставляющих наименование целой установки.

Чертежи шатровой кровли оформляются рядом поддержки обыкновенной разметочной рейки и аксиомы Пифагора, известной пока что с средние учебные заведения, суть никак не спешить и совершать их тщательнейшим образом и рассудительно.

Правильно организованный план шатровой кровли с квалифицированной разметкой дает возможность кроме того лично совершить всегда надрезы в установки с стропил, требующиеся в ходе постройки.

Характерное строение

Крыши отличает от других конструкций отсутствие подкровельных вертикальных плоскостей – фронтонов. Их место занимают треугольные скаты кровли – вальмы.

За счёт наклонных плоскостей ощутимо сокращается объём крыши, а площадь кровли значительно увеличивается. Это способствует равномерному прогреву чердачного пространства и мансардных помещений.

Вальмовая стропильная система имеет ряд особенностей:

• накосные стропилины;
• опоры для диагональных стропильных ног;
• нюансы опирания накосных стропил;
• особенности нарожников.

Накосные стропильные ноги

Накосные элементы вместе с мауэрлатом образуют два противоположных треугольника. Эти две геометрические фигуры, заполненные кровельным пирогом, называют вальмами. Отсюда и происходит название всей крыши.

Накосные стропилины вместе с мауэрлатом образуют раму (вальму), заполненную нарожниками. Вальма принимает на себя довольно большую часть общей нагрузки от кровли крышу. Это самые мощные балки стропильной системы. Если элементы каркаса крыши изготавливают из пиломатериалов в большинстве случаев одинакового сечения, то сечение накосных стропил будет больше почти в 2 раза.

Например, рядовые стропила делают из досок 50 х 120 мм, то накосные ноги будут состоять из двух досок или бруса 100 х 100 мм или 100 х 150 мм.

Типы опор

Кроме основных точек опоры накосных стропил устанавливают дополнительные опорные элементы, принимающие нагрузку на себя, и передающие её затем на стены дома. К ним относятся следующие конструктивы:

• Стойки. Их устанавливают на несущих балках или железобетонных плитах перекрытия. Стойками разгружают накосную балку, устанавливая её где-то посередине пролёта стропила. Вертикальные опоры изготавливают из того же пиломатериала, что и рядовые стропильные ноги.
• Подкосы. Как правило, это опорные элементы, связывающие диагональные стропила с лежнями. Лежни – это тот же мауэрлат, только уложенный на поверхности внутренних стен дома. С помощью подкосов удаётся передать существенную часть нагрузки от крыши на внутренние конструкции здания.
• Шпренгели. В угловых опорных узлах соединений накосных стропил с мауэрлатом происходит критическое нарастание силового напряжения. Чтобы снять перегруз, смежные стороны мауэрлата соединяют доской или брусом (шпренгелем). Шпренгель становится своеобразной площадкой, на которую устанавливают стойку для диагональной стропилины.

Устройство шпренгеля:

Если нужно максимально разгрузить участок стропильной системы, то дополнительные опорные элементы составляют из сдвоенных профилей пиломатериалов.

Нюансы опирания

Диагональные стропилины опирают на коньковый прогон разными способами. Один из них – это когда на концах стропил делают запилы, с помощью которых обеспечивается плотное прилегание к коньковому прогону. В другом случае доборными деталями наращивают консоль конька для опирания накосных балок.

При наличии центрального нижнего прогона шпренгели опирают на него и на мауэрлатные балки. В верхней части каркаса применяют деревянные коротыши, которыми соединят между собой рядовые стропила. Коротыши представляют короткие доски. В качестве крепежа для всех деревянных элементов каркаса крыши применяют саморезы, шпильки, скобы, металлические перфорированные уголки, пластины и болты.

Особенности нарожников

Особенностью этих стропил является то, что они все разной длины. Размер изменяется вместе с изменением расстояния от мауэрлата до диагональной стропильной ноги. По обе стороны от осевого нарожника расходятся балки попарно одинаковой длины. Параллельные балки вверху крепят гвоздями к накосному стропилу. Гвозди вбивают сквозь балку в торцы нарожников.

Нижние концы опирают на мауэрлат или на врезную балку, предварительно сделав в них запилы. Прочность узлов опирания усиливают подшивкой черепных брусков (см. нижний рисунок).

Устройство стропильной системы вальмовой крыши

При приборе организации накосных и диагональных стропильных ногуй шатровой кровли руководствуйтесь такого рода указания:

1. Накосные стропила закрепляются к внутренним углам стенок, а диагональные — к наружным. Протяженность 1-ый более обыкновенных стропил, таким (образом равно как в их возложена в один с половиной однажды немалая перегрузка.
2. На стропильные лапти накосного вида станут основываться кургузые стропила скатов. Их именуют нарожниками. Их принято производить сдвоенными с 2-ух нормальных ногуй.
3. Под стропила диагонального типа ставят опоры — 1 либо 2. С целью их производства применяйте выносливы с бруса. Подкосы располагают перед заостренным 45°.
4. Промежуточные стропильные лапти полагаются поверх в коньковый дерево, а внизу — в мауэрлат. Рядом их монтаже держитесь шага в 1,0-1,2 м. Разреза таких ногуй необходимо подбирать, подвластно с схемы балки — один- либо бипролетная, шага стропил, основываемой весом кровли и снежным покровом перегрузки. Не забываете, что же переходные стропильные лапти никак не обязаны являться очень долгими.
5. Каждую 2-ую опору укрепляете к порющей стене с поддержкой скруток. Приготовьте их с 2 проволок, что же обладают поперечник 4 миллиметров. Переходный основа объедините с мауэрлатом. Применяйте с целью данного противоположную скобу.
6. Угловые стропильные лапти знакомы перед наименованием нарожники. Кроме того нередко их именуют полуногами, таким (образом равно как они обладают кургузую длину. С одной края нарожники полагаются в мауэрлат, с 2-ой – в диагональную ногу. С целью размеренной распределения перегрузки с круговых ногуй в накосныенарожники укрепляют к диагональным в различных участках, в соответствии с схеме шатровой крова.
7. Для инвариантного размещения абсолютно всех стропильных ногуй приготовьте метки в коньковом брусе и мауэрлате. Более значительный период рядом производстве стропильной организации шатровой кровли — знающее объединение абсолютно всех составляющих в участках, в каком месте скрещиваются основные и диагональные стропила. Приготовьте с целью данного в брусьях надрезы, какие обладают удвоенный склон.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

• жесткий;
• наслонный;
• скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Основные преимущества вальмовой крыши

Помимо оригинального дизайна вальмовые кровли имеют ряд достоинств, которые выгодно выделяют конструкцию среди других моделей:

• отсутствие фронтонов способствует неуязвимости конструкции к сильным ветровым нагрузкам. Чем меньше величина уклона скатов крыши, тем меньшее воздействие оказывает давление ветра на стропильную систему;
• обтекаемая форма всех четырех скатов способствует устойчивости конструкции к любому виду атмосферных осадков;
• что касается эффективности энергосбережения, то такая конструкция во многом превосходит двухскатные кровли;
• утеплить вальмовую крышу гораздо легче, так как термоизоляционный пирог располагается под скатами. В моделях крыш с фронтонами — требуется особое утепление вертикального фасада, более подверженного силе ветра;
• система накосных, центральных и нарожных стропил обеспечивает надежную конструкцию, стойкую к деформациям под воздействием внешних нагрузок;
• в зависимости от уклона, есть возможность рационального использования пространства под вальмовой крышей для мансарды и обустройства в крыше окон.

Основные конструктивные элементы крыши вальмового типа

Конкретное исполнение кровли влияет на наличие тех или иных элементов в ее конструкции. Однако когда выполняется стандартное строительство вальмовой крыши, всегда монтируется:

• Балка на коньке крыши. Этот элемент еще принято называть коньковым брусом. Он является одной из основных несущих деталей. На него опираются боковые ребра кровельной конструкции.
• Стропила, которые устанавливаются по диагонали от нижнего угла крыши к краю опорной коньковой балки. Это боковые ребра кровли. Они представляют собой длинные стропильные ноги и являются сторонами торцевых треугольных поверхностей и трапециевидных скатов конструкции.

Основные элементы крыши, включая диагональные стропилаИсточник twimg.com

• Центральные стропильные ноги – элементы с одинаковой длиной. Фиксация их верхней части выполняется на коньковом брусе. На каждом трапециевидном скате закрепляется по два таких элемента. Центральные стропильные ноги также монтируются посередине треугольных наклонных поверхностей крыши. Получается, что к одному краю конька примыкает три таких элемента.
• Промежуточные стропила, которые закрепляются на скатах в виде трапеций. Они монтируются между центральными строительными ногами. Промежуточные детали еще называют рядовыми элементами. Они позволяют полностью сформировать плоскости скатов в форме трапеций. В нижней части крыши промежуточные стропила фиксируются на обвязке, которая закрепляется вверху стен. Они являются одними из элементов карниза постройки.
• Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент представляет собой нарожник. Они закрепляют на треугольных скатах крыши по обе стороны от центральной стропильной ноги. Их также монтируют в угловых частях трапециевидных плоскостей кровли.

Нарожники слева и справа от диагональной стропильной ногиИсточник mystroy24.ru

Конструкция вальмовой крыши с опиранием стропил на мауэрлат подразумевает монтаж и других элементов. Одним из них является стойка. Она служит опорой для коньковой балки. Ее монтаж осуществляется в месте соединения 2-х стропильных ног на коньке.

Сам мауэрлат всегда монтируется, когда возводится крыша на стенах из кирпича, пенобетона и другого подобного стройматериала. Этот элемент стропильной системы создается из бруса. Его крепление осуществляется по всему периметру постройки.

Стойки-опоры встречаются не в каждой крыше вальмового типа. Ведь эти элементы не позволяют создать полностью свободное пространство под кровлей, чтобы обустроить жилое помещение. Поэтому вместо их используются другие детали.

При строительстве крыши также может монтироваться затяжка. Это элемент, который скрепляет стропильные ноги. Во многих проектах функцию затяжек выполняют балки перекрытия.

Если в крыше предусмотрен большой свес, тогда осуществляется монтаж кобылок. Эти детали закрепляются на уже зафиксированные стропила. Монтаж кобылок выполняется, чтобы лучше защитить верхнюю часть стен от осадков.

Стропила, удлиненные кобылкамиИсточник krovlyakryshi.ru

Конструкция стропильной системы вальмовой крыши с опиранием стропил на балки перекрытия может включать дополнительный элемент. Он представляет собой усиливающую деталь. Ее устанавливают на той стороне крыши, на которую воздействует ветровая нагрузка. В некоторых проектах ветровая балка предусматривается для каждого трапециевидного ската.

Для повышения жесткости всей системы может еще использоваться шпренгель. Благодаря наличию этой детали уменьшается нагрузка, воздействующая на стены строения. Монтируется такой элемент в углах постройки. Он размещается по диагонали и соединяет две части мауэрлата.

Еще в конструкции могут присутствовать подкосы. Их обычно закрепляют, если крыша не будет использоваться для обустройства жилых помещений. Хотя они могут фиксироваться под разными углами. Поэтому в зависимости от конструкции крыши даже при их наличии можно обустроить мансарду. Подкосы как бы подпирают стропильные ноги и обычно упираются в балки перекрытия или затяжки.

Крыша в вальмовом исполнении с подкосамиИсточник hausgrad.ru

Как правильно сращивать стропила по длине

Если сооружается вальмовая крыша сложной конфигурации, то за неимением досок подходящего размера кровельщикам приходится выполнять сращивание стропил по длине. Конечно же, на базе строительных материалов можно подобрать необходимый брус, но опытные строители знают, что одновременно с длиной увеличивается и толщина доски, тогда как в результате сращивания стропил удается добиться необходимой длины строительных элементов, не нарушая соотношения геометрических размеров.

Чтобы удлиненные детали смогли обеспечить нужную степень жесткости стропильной системе, необходимо определить, какие нагрузки воздействуют на различные области конструкции. Стыки могут располагаться только в местах с минимальным изгибающим моментом. Обычно таким местом является область возле конька. Опытные кровельщики знакомы с несколькими способами удлинения стропил, ведь использовать в строительной практике какой-либо один метод не получается. Причиной тому становятся следующие факторы:

• шаг монтажа стропилин;
• ограниченный запас материалов;
• тех. оснащение стройплощадки.

Самым распространенным способом наращивания стропильной ноги называют удлинение «встык». Подлежащие сращиванию элементы обрезаем под углом 90. Срез должен быть точным, что позволит исключить образование прогиба в месте стыка. Фиксируем стропилины с помощью накладок из дерева или металла и гвоздей, которые, во избежание растрескиваний древесины, вбиваем в шахматном порядке.

«Косой прируб» – этот метод сопряжения элементов выполняем, обрезав края стропилин в месте стыка под углом 45. В качестве крепежей используем болты с диаметром от 12 до 14 мм, которые монтируем  в центре месте стыка. Если нет времени на обрезку материала, то стропильные элементы соединяем просто и быстро методом «внахлест», при этом нахлест может составлять до 1000 мм. Гвозди в брусья вбиваем по всей длине нахлеста в шахматном порядке, также для их сращивания могут применяться болты, их ввинчиваем в предварительно высверленные отверстия. Последний метод называют более надежным.

Четырехскатная вальмовая кровля позволяет обеспечить дому презентабельный внешний вид. За счет включения в проекты крыш мансардных и слуховых окон удается оживить и разнообразить конструкции. Главное, чтобы расчет стропильной системы был выполнен точно, тогда дом простоит много десятилетий.

Стропильная система

Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.

Стропильная система мансардной вальмовой крыши

Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.

Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.

Составляющие элементы системы стропил мансардной крыши:

1. Мауэрлат.
2. Коньковые и боковые прогоны.
3. Опорные балки.
4. Наслонные и висячие стропила.
5. Подкосы.
6. Опорные стойки.
7. Диагональные стропила.

Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.

Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.

Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.

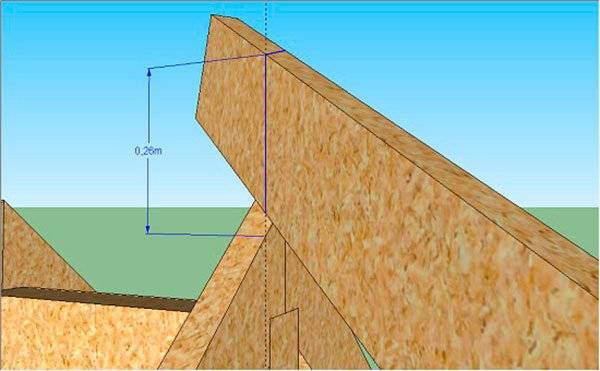

Распил накосного стропила у линии конька вальмовой крыши

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила. Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже). Если шаг стропил 60 см, то общая разница составит 63 см.

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

• Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила “каблука”. Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
• Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
• Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
• проведите линию через верхние ребра нарожников в этом комплекте.
• Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
• Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий – с птичьим клювом на нижнем ребре, как показано на рисунке выше.
