Как правильно собрать перфоратор Makita

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высочайшей прочностью, поломки в этом вопросе узле довольно редки. Увы случается, что в этом деле происходят определенные проблемы. Если корпус достался вкупе с игловатым подшипником, означает, его место для посадки очень износилось. Когда эта деталь разбалтывается очень очень, следует сменять корпус.

Время от времени бывает разбито место посадочное промежного вала. Ремонт подразумевается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) либо неаккуратные деяния ремонтника, его меняют вкупе с корпусом.

Такую же функцию делают если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок свойственны для поддельных экземпляров.

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Ремонтируем подшипник скольжения

Когда подшипник в электрической дрели приходит в негодность, происходит вибрация патрона. В результате этого ломаются тонкие сверла. Отверстия, которые делаются таким инструментом, выходят неровными. Причина данного явления в загрязненности и износе втулок.

Когда загрязненная втулка, находящаяся на корпусе, будет тщательно очищена и хорошо покрыта смазочным материалом, срок ее работы будет надолго продлен.

Однако подшипник, выполненный из бронзы и впрессованный в перфораторный диск, обычно выходит из строя и приходится его менять.

Втулка же меняется на новую, которая выточена при помощи токарного станка. Здесь нужна большая точность. В домашних условиях это сделать достаточно сложно, ведь необходимы навыки владения токарным станком.

Зато справиться с демонтажом старого изношенного подшипника, и далее с установкой нового сможет любой владелец электрической дрели.

Чтобы достать сломанный подшипник, примените оснастку, в которой применяются болты, гайки и шайбы.

Резьба внутри втулки будет нарезана, когда вы будете вкручивать болт

Очень важно правильно подобрать размер болта. Для облегчения данной работы примерите тиски с гаечным ключом. Вы быстро извлечете втулку

Ее теперь можно отправить в качестве образца, чтобы токарь изготовил новую деталь

Вы быстро извлечете втулку. Ее теперь можно отправить в качестве образца, чтобы токарь изготовил новую деталь.

Новую деталь подшипника ставим обратно по аналогии с извлечением старого подшипника скольжения. Для того, чтобы сделать все правильно и успешно, потребуется отцентровать деталь и оснастить, чтобы сила распределилась равномерно.

В середине оправки просверлите отверстие в одной оси втулки. Подберите подходящий винт, у которого потайная головка подойдет к этому отверстию.

Сверху винта привинтите гайку, а втулку утопите внутрь оправки.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.металлическое кольцо поз.27. арт. 324216-6.Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Как определить целостность статора, не разбирая перфоратор

Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.

Схема прозвонки статора и ротора

Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.

Простая схема подключения коллекторного двигателя

Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита 2450 при температуре +20ºС лежит в пределах 25 Ом. Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Видео: как проточить якорь и подобрать щетки

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.

Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.

А вот и статор

Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.

Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой

Видео: Диагностика якоря и статора Индикатором Короткого Замыкания.Проверка якоря.Проверка статора.

Покупка отбойного молотка ПИТ GSH65-D и его обзор

Китайский инструмент.

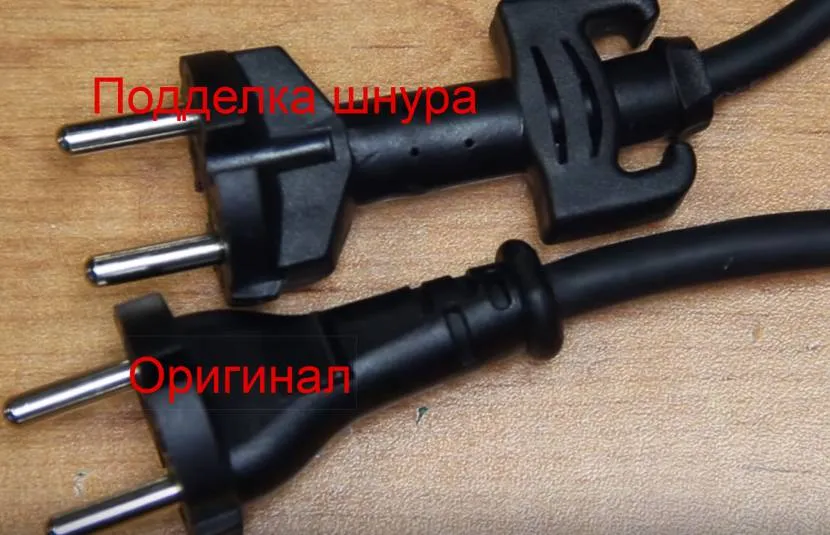

К примеру, никчемно находить на рынке HR2450, произведенный в Германии либо Англии. } миф инструмент сходит только с конвейеров }учебника из 2-ух китайских заводов, об этом факте свидетельствуют литеры «Y» либо «K» в завершение серийного номера на шильдике самого инструмента (упаковка и некие комплектующие случаются от другого производителя).

Тот факт, что эта информация открыта, еще раз подтверждает прозрачность экономической политики концерна Макита и ответственность за качество. Что остается сделать нашему клиенту новые технологии разрабатываются на родине бренда – в Стране восходящего солнца, и совершенствуются на заводе в Оказаки, и только вследствии этого под неусыпным контролем обученных профессионалов внедряются в создание на других предприятиях, включая на китайских.

Что касается эталонов свойства, то они едины для всей продукции Makita, независимо от географии производителя. Что остается сделать нашему клиенту заводы имеют сертификаты, подтверждающие соответствие наличествующей позволяющей вести бухгалтерский учет (софт) управления качеством нормам ISO 9000:2000, направленным на ублажение интересов потребителей.

Таким макаром, качество китайской Макиты, если только это не доступная подделка, находится на этом же уровне с японской, британской либо, например, германской. А чтоб исключить подделку, довольно используя услуги официального представителя Makita. К примеру, услугами компании МакитаПро.

Отбойный молоток Makita HM0860C

– суровый инструмент для суровых людей. В маленьком корпусе (длина всего 454 мм) таится величавая мощь. Этот расхожий слух «малыш» может долбить с энергией до 12 Дж при частоте ударов, доходящей до 2650 n/мин. Потрясающие рабочие свойства отбойного молотка позволяют создавать при его использовании работы различной степени трудности: от скалывания старенькой плитки до устройства новых просветов в бетонных перегородках

Беря во внимание мощность инструмента и широкий диапазон его внедрения, разработчики заключилиредуктор отбойного молотка Макита HM 0860 в крепкий железный корпус под пластмассовой обшивкой. Умная электроника, предусмотренная в отбойном молотке Makita HM0860 C, обеспечивает высшую производительность, эффективность работ и долговечность инструмента. Отбойный молоток

Отбойный молоток

Макита HM0860C прост в управлении и обслуживании. Пылезащищенный патрон позволяющей вести бухгалтерский учет (софт) SDS-max обеспечивает резвую подмену рабочих насадок не используя дополнительных инструментов. Здесь зубило вам больше понравятся установлено в 12 вероятных угловых позициях с интервалом 30град, что содействует определенному комфорту при работе.

Источник

Ремонт перфоратора Макита 2450

Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:

разборка инструмента,
удаление пыли и грязи,
замена неисправных узлов,
замена смазывающего материала,
сборка перфоратора.

В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!

Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.

Патрон перфоратора

Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.

Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.

Коммутатор режимов работы

В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.

После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.

Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.

Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.

В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.

Корпус редуктора агрегата

Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.

Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.

У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

перелом подводящего кабеля в месте входа в перфоратор;
выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Коробка передач

Чтобы извлечь корпус из коробки передач, поднимите панель инструментов вверх. Перфоратор следует прижать к рабочему столу, потянув за корпус. В этой ситуации все детали остаются на своих местах.

После того, как они были проверены, проверены и заменены, корпус коробки передач находится на своем месте. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы должны быть смазаны.

Во время сборки корпус коробки передач должен быть очищен керосином или бензином. Затем оболочка помещается в исходное место. Переключатель режима не должен находиться в нем.

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным.

Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации.

Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

Общий вес – 2,04 кг
Система SDS позволяет крепить буры
Можно долбить и сверлить
В системе предусмотрены три режима функционирования
Наибольшее число ударов в минуту – 4500
Поступательная сила движения – 2,7 джоуля
Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

Износ промежуточного вала
Деформация зажимных узлов
Поломка шатунной системы
Недостаток смазки для корректной работы
Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

Снять патрон
Снять переключатель
Устранить дефекты во внутренней части корпуса
Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

Установить перфоратор на жесткую поверхность, подняв его ствол вверх
Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными.

Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов.

Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Поэтапно разбираем перфоратор – быстрый поиск поломки

Только представьте, что ваш инструмент вдруг перестает работать или вам срочно нужно заменить неисправную деталь. Самый простой способ. отнести перфоратор в сервисный центр для ремонта, но это требует времени, а значит, на некоторое время остановит вашу работу. Но если вы знаете, как разбирается устройство, вам будет намного проще провести остальную работу. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

Приступаем к работе, начиная с верхнего блока: сначала снимается резиновый наконечник, затем шайба, пружина, концы шарика.
После того, как вы сняли шар, откручиваем винты, удерживающие корпус, снимаем крышку на ручке, если есть, и в последнюю очередь отсоединяем провода статора.
Снятие щеткодержателя.
Следующим шагом будет разделение коробки передач и корпуса до образования зазора. Именно через него мы извлечем переключатель.
После этого корпус пуансона ставится вертикально, с помощью тисков он фиксируется, а все его детали аккуратно снимаются с устройства.

Какая бы поломка вас не ожидала, почистите корпус. иногда именно грязь и пыль мешают нормально работать устройству.

Как снять электрощетки перфоратора Макита

Как правило, щетки рекомендуется менять после 70…120 работы электроинструмента.

Чтобы заменить угольные щетки поз.65, к ним надо добраться. С перфоратора надо снять заднюю крышку, она крепится тремя самонарезающими болтами.

Снимаем крышку

Отсоединить подводящие провода. При помощи отвертки снять защелки на щетках и освободить их.

Помните! При длительной эксплуатации инструмента не допусается уменьшение длины рабочей части щеток от номинальной на 1/3 (около 8мм). При износе одной щетки замене подлежат обе.

Щетки настоящие и поддельные

Кстати, подделка тоже может хорошо работать, если сделана из правильного материала и строго по чертежам.

Как самостоятельно сделать щетки?

Дешевле всего электрощетки подобрать из других моделей электроинструмента подточив до нужного размера обычным напильником. Это экономно но они прослужат меньше оригинальных. Можно как вариант подогнать угольный стержень батарейки или других элементов.

Различные батарейки

Надо взять батарейку и вытащить из нее центральный угольный электрод. Электрод надо обточить при помощи надфилей до нужных размеров старой электрощетки.(это ознакомительная информация и не является существенной для применения )

Стоит заметить что качество графита напрямую влияет на срок эксплуатации и искрение

Самодельные щетки из углеродистоо стержня

Убедившись, что щетки изношены, подберите аналоги.

Установка щеток

Перед тем как вставлять щетки на место, необходимо щеткодержатели очистить от нагара. Это делается при помощи ветоши, смоченной в растворителе. Нагар в виде частиц, полученных при интенсивном искрении предпочтительнее удалить мелким надфилем. Очищенные щеткодержатели устанавливаются на место, в них вставляются щетки и сверху зажимаются защелками.

Щетка установлена в щеткодержатель

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— металлическое кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Как отличить оригинал от подделки

Большая популярность бренда Макита иногда имеет и обратную сторону. На хорошей репутации добросовестного производителя находится немало желающий погреть руки. Мошенники открывают подпольные цеха по изготовлению поддельного оборудования, используя клеймо знаменитого бренда.

Для скорой наживы они комплектуют электрические агрегаты некачественными деталями. И такой инструмент способен нормально прослужить очень короткое время. Даже если и не вышел срок гарантийного обслуживания, ни одна сервисная мастерская не возьмется за ремонт подделки. Поэтому при покупке брендовых изделий, необходимо знать, как производитель защищает свои товары от плагиата.

Начинать нужно сразу с кейса. Иногда можно его и не открывать. На фирменном чемодане Макита, буквы названия бренда блестящие. Причем смотреть нужно не на корпус, а на черные застежки кейса. Подделка отличается матовыми знаками.

Далее нужно найти указание, кто непосредственно производил товар. Если на шильдике упоминается Япония, то уже можно не вскрывать кейс. На оригинале пишут – Made in P.R.C. Это говорит, что инструмент собирался из запатентованных деталей в Китае по лицензии, выданной настоящим производителем.

У подделки под Макиту может отличаться даже вилка сетевого шнураИсточник sdelalremont.ru

Открыв чемодан, сразу нужно обратить внимание на длину сетевого шнура. Оригинал комплектуется четырехметровым кабелем

Для контрафакта используют не более полутора метра провода. А то еще и меньше. Также нужно посмотреть внутреннюю подложку кейса. Каждая деталь перфоратора должна лежать в гнезде с обозначением ее названия.

Далее нужно взять инструмент в руки и оценить материал ручки. Если она пластмассовая, то это контрафакт. Макита всегда наносит на рукоять слой резины. А вдобавок еще и маркировку – серийный номер. Можно открыть технический паспорт и оценить фотографию перфоратора. У оригинала на ней очень яркий фон позади инструмента – светло-серый, доходящий до белого. На подделке он будет темного оттенка.
