Как правильно разводить зубья пилы

Общие требования к заточке

К ручной заточке зубьев ножовки по дереву предъявляют следующие требования:

• для работы необходимо использовать качественные напильники (надфили);
• напильники должны применяться только для обработки пилы;
• на каждый зуб должно приходиться равное количество проходов вне зависимости от формы зуба;
• запрещено менять угол наклона напильника и вращать его в процессе заточки;
• напильник необходимо двигать только в одну сторону, от себя;
• грань зуба должна быть матовой, при наличии глянца необходимо повторить заточку;
• при работе полотно необходимо надежно фиксировать в тисках, при этом зубцы должны немного выступать и располагаться на одинаковой высоте;
• рабочее место должно быть хорошо освещено.

Разводка зубьев

Начинается все с проверки расстояния между зубцами. Оно предназначена для того, чтобы пила не клинила в пропиле. Подгонять его следует под тот вид древесины, с которым чаще всего приходится работать. Если придется работать с твердыми породами дерева, зубцы разводятся на расстояние в 1,5-2 раза большее, чем толщина полотна. Для мягкой древесины следует развести зубья у ножовки на расстояние в 2-3 раза больше.

Одним из ключевых моментов при выполнении разводки является сохранение равномерности. Если зубья пилы будут отогнуты на разное расстояние от центра, это приведет к постоянным клинам и ухудшению качества среза и скорости распиловки древесины. Поэтому рекомендуется применять приспособление для развода зубьев, которое так и называется — «разводка». Благодаря упору с его помощью невозможно отогнуть зуб на большее расстояние, чем предусмотрено стандартом.

Зубцы делятся на две группы через один и загибаются последовательно по всей длине режущей стороны полотна. Сначала эта процедура проводится для одной группы, в которой разведенные зубья должны быть отогнуты в определенном направлении, потом она повторяется для противоположного направления.

Заточка ручной ножовки болгаркой

Вопрос о том, как наточить ручную ножовку быстро, продолжает оставаться актуальным. Самый быстрый способ — это применение электрического инструмента, которым является углошлифовальная машинка или болгарка. Болгаркой затачивают цепи на бензопилы, но мало кому известно, что этим прибором можно наточить полотно ручной пилы. Как наточить зубцы полотна на ручной ножовке, описано в инструкции:

1. Для начала нужно подобрать круг на болгарку. Как вы понимаете, он должен быть не толстым, поэтому заточные круги сразу следует исключить. Для заточки ручной пилки используется абразивный круг толщиной до 1,5 мм. Оптимальное значение толщины применяемого круга — 0,8 мм
2. Второй момент — зажимать полотно рекомендуется не в губках тисков, а при помощи струбцины. В тисках устройство примет вертикальное положение, что удобно для работы напильником, но не для болгарки. Вместо тисков применяется струбцина, которой ножовка фиксируется к поверхности стола или верстака, тем самым принимая горизонтальное положение. Для обеспечения надежной фиксации струбциной можно воспользоваться деревянными проставками — брусьями. Фиксировать полотно рекомендуется двумя струбцинами, что исключит возникновение любых вибраций
3. Когда все готово к выполнению манипуляций, можно приступать. Включаем болгарку, надев изначально защитные очки и рукавицы
4. Производим заточку зубьев ручной пилы болгаркой путем прохождения между каждым зубцом. При этом изначально нужно выбрать соответствующий угол положения болгарки
5. Проходим инструментом сначала с одной стороны полотна, а затем разворачиваем его и выполняем аналогичные манипуляции для другой части режущего устройства

Подробная видео инструкция показывает, что процедура заточки болгаркой обычной ручной пилы вовсе не трудная и вполне реализуема. Использовать этот метод может каждый, у кого имеется в распоряжении болгарка.

Из двух методов, которые если сравнить, можно сделать такие выводы, что работа болгаркой требует особого мастерства, однако и результат достигается в 2 раза быстрее. Если использовать напильник, то здесь требуется синхронность действий, а также контроль качества снятия металла между зубцами. Работа напильником длится дольше, однако это еще не повод отказываться от такого способа. После прохождения по полотну болгаркой возникает необходимость подточки или доработки, что легко реализуется напильником.

Зачем точить и когда

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивая время на выполнение задачи.

Покупка новой не надолго исправит ситуацию, а времени на восстановление старого полотна понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.

Как заточить ножовку

При различных работах с деревом активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:

• заостренные вершины зубьев закругляются;
• их боковые режущие кромки притупляются.

Вследствие этого инструмент теряет функциональность и нуждается в заточке.

Как определить момент, когда ножовка нуждается в заточке?

Люди с большим опытом легко определяют этот момент звуку, издаваемому инструментом при работе, а также по изменению цвета зубьев. Новичкам нужно ориентироваться на следующие признаки:

• работа ножовкой становится тяжелой и требует больших физических усилий;
• становится очень сложно сделать перпендикулярный распил древесины;
• становится сложно удерживать полотно по линии во время работы, он начинает отклоняться в разные стороны;
• полотно ножовки часто заклинивает.

Разводка зубьев

Разводка пилы – это отклонение вершин зубьев от плоскости полотна. Зубья через один отклоняют в разные стороны: нечетные в одну сторону, четные – в другую.

Нужно знать, что качество разводки достаточно сильно влияет на процесс пиления. Поэтому все зубья должны быть отогнуты в разные стороны поочередно на одну и ту же величину, иначе:

• если некоторые зубья отклонены на больший угол, чем остальные, то они будут мешать движению инструмента и быстрее изнашиваться;
• если же отклонение меньше необходимого, то ширина пропила не позволит полотну свободно перемещаться.

Для разводки зубьев пилы используют специальный инструмент – разводку. Простейшая разводка выглядит как небольшая металлическая пластинка с ручкой. В ней имеется прорезь, ширина которой немного больше, чем толщина полотна ножовки.Разведение зубьев происходит следующим образом:

• пилу зажимают в тиски так, чтобы губки тисков заканчивались у основания зубьев;
• затем зубья поочередно помещают в прорезь разводки и, изгибая в средней части, отводят в сторону на заданный угол;
• периодически качество разводки проверяется визуально или при помощи штангенциркуля;
• для проверки качества разводки губки тисков раздвигают на ширину разводки и протягивают между ними пилу (при этом излишний изгиб какого-либо зуба не даст свободно перемещать полотно между губками).

Проверка высоты зубьев ножовки

Поэтому перед заточкой ножовки нужно проверить высоту режущих элементов. Это делают следующим образом:

• на ровную и гладкую поверхность укладывают лист бумаги и плотно прижимают к нему пилу;
• профиль четко отпечатывается на бумаге, и становятся хорошо видны зубья;
• если обнаруживаются более высокие по сравнению с остальными зубья, то пилу зажимают в тиски и их укорачивают до нужной высоты при помощи плоского напильника.

Заточка ножовки

Для заточки потребуется следующий инструмент:

• тиски;
• молоток;
• штангенциркуль;
• плоскогубцы;
• брусок наждачный;
• шкурка наждачная.

Также в арсенале необходимо иметь следующие виды напильников:

• плоский и ромбический с насечкой среднего размера;
• треугольный напильник;
• треугольный с бархатной насечкой;
• надфили с насечками разного калибра.

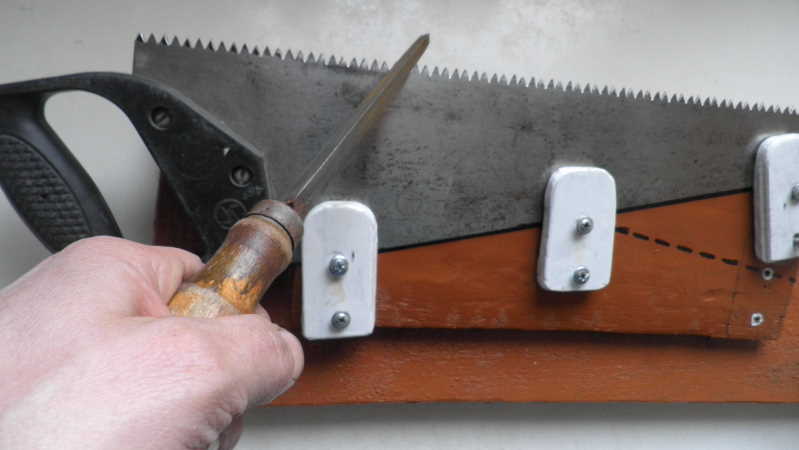

Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов. Если нужно заточить поперечную ножовку, действуют следующим образом:

• полотно закрепляют под углом 45 градусов;
• заточку производят трехгранным напильником с углом при вершине 60 градусов;
• напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
• сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
• после этого ножовка переворачивается и производится обработка левых граней четных зубьев.

При заточке продольной ножовки действуют следующим образом:

• полотно фиксируют вертикально;
• для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
• во время заточки напильник направляется строго параллельно столу;
• в остальном процесс аналогичен предыдущему.

Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.

Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».

Как определить момент, когда ножовку пора наточить

Чтобы не укорачивать срок службы полотна ножовки, точить ее нужно только тогда, когда она уже не может выполнять качественный рез, или же требует прикладывать больше усилий во время работы с ней. Основными признаками затупившейся пилы можно назвать следующие:

• закруглились кончики зубьев, исказилась их форма;
• изменился звук работы пилы: появилось ощущение, что древесина не разрезается, а разрывается по волокнам;
• снизилась скорость распила по сравнению с новой ножовкой;
• на разрезе стали появляться зазубрины и задиры;
• ножовку периодически клинит даже при ровном резе.

Если появился хотя бы один из перечисленных признаков, значит ручная пила нуждается в обслуживании. К нему относится как непосредственная заточка зубьев, так и их правильная разводка.

Как правильно развести зубья ножовки

начинайте смотреть с 6.5, начало ни о чем.

Ну и как сделать разводку на советской обушковой пиле? У нее ж все полотно каленное! Зубы не гнутся!

Сука блять по делу учись говорить. Воды 90%

на счет остальных пил ничего не скажу, но вот на счет лучковой—- второго «профи» смотрю и оба назваюет эту пилу для «сырого дерева)))) ребята такой вид полотна сделан специально для продольного пила по волокнам а все остальные»обычные» для поперечного пила

Когда я затачивал ножовку с МЕЛКИМ зубом то у меня с жерало рядом зуб и получилось один шырокий а другой почти стертый. ПОЧЕМУ ТАК ?

пилы и ножовки.

Несмотря на преимущества лучковой пилы (рис.2а) — чистота распила, возможность распиливания больших досок и брусков как по прямой, так и по овальным лескам, — начинающим рекомендуется пользоваться ножовкой (рис. 2 б) с широким полотном (даже в неопытных руках такое полотно идет прямо). Для выпиливания деталей с закруглениями удобно пользоваться узкой курковой ножовкой со сменными полотнами (рис.2в), которые имеют различную форму зубьев. Пила обязательно должна быть разведена. то есть зубья отгибают поочередно в разные стороны (на высоте 2/3 от основания). Ширина развода считается нормальной, если она равна полуторной толщине полотна. Существует и другой подход: при распиловке древесины твердых пород зубья разводят на 0,25.0,5мм, мягких пород — на 0,5-1мм. Более широкий развод не облегчает и не улучшает пиление. Разводят пилу специальной разводкой или самодельной металлической пластинкой (рис.3а) с прорезями шириной 1,5мм и глубиной 5мм. Этим пропилом захватывают зуб пилы, зажатой в тисках между дощечками (рис.3б), отгибают его (рис.3в). Сперва зубья разводят через один в одну сторону, затем в другую. После развода зубья могут иметь неодинаковый отгиб: одни больше другие меньше. Такие зубья нужно выправить, иначе распил будет неровный. Для этого достаточно провести пилу несколько раз между щечками тисков, раздвинутых на 1,5мм. Или забить в доску или брусок под некоторым углом два гвоздя на расстоянии требуемой ширины развода, вставить и провести пилу между ними несколько раз. В обоих случаях пилу двигайте в сторону противоположную наклону зубьев.

Следите, чтобы вершины зубьев пилы находились на одной высоте, иначе пила при работе будет «скакать» по дереву. Уровень зубьев выравнивают напильником с мелкой насечкой, вставленным в деревянную колодку (рис.3г). Двигая напильником по пиле, стачивают сильновыступающие концы зубьев. Так же поступают и после длительной работы пилой и неоднократной заточки зубьев. При заточке пилы ее полотно зажимают в тисках (рис.3D). Зубья продольной пилы затачивают под прямым углом к боковой поверхности полотна (рис.3ж). Зубья поперечной пилы затачивают в виде ножевидного лезвия, острие которого направлено к наружной стороне (рис.3е,и). С грани зуба снимают фаску под углом 45-60 градусов к боковой поверхности полотна, точку выполняют через зуб — сначала на одной стороне по всей длине пилы, затем на другой. Прежде точат одну грань, а затем другую, образуя переднюю (острие зуба) и боковую режущие кромки. При появлении заусенцев, их снимают напильником или надфилем.

Закрепив размеченную доску на верстаке или прижав ее левым коленом к табуретке, пилить начинайте с верхней грани доски (рис.4). В самом начале полотно поддерживайте бдльшим пальцем левой руки (повыше от зубьев), лежащей на доске. Работать начинайте серединой пилы, делая короткие, плавные взмахи. Когда полотно войдет в древесину, палец отпустите и работайте с полным размахом, чтобы все полотно скользило по древесине. Если вы впервые берете пилу в руки, поберегите палец, а пилу направляйте небольшим деревянным бруском. Кончая пилить, ускоряйте движения пилы, одновременно придерживая отпиливаемый конец доски — иначе он обломится и край распила получится неровный.

Классификация

Ручная пила по дереву бывает различных конфигураций. Отсюда о большое количество разных моделей. Выделяют такие типы ручных пил:

• классическая. Этот вид является основным и имеется почти у каждого мужчины. Такая пила может иметь полотно различной длины с разным числом зубьев. Чаще всего инструмент имеет сменные полотна, присутствующие в комплекте при покупке
• узкая. Такую пилу еще называют выкружная ножовка. Названа она так из-за того, что помогает вырезать линии различной формы, причем, очень аккуратные и четкие. Кроме этого она применяется для создания сквозных круглых и квадратных отверстий. Пилка довольно узкая, имеет большое количество зубьев, которые могут находиться, как на одной рабочей плоскости, так и на двух. Работая с такой пилой нужно соблюдать аккуратность. Неуверенное движение может развернуть лезвие в другую сторону, по этой причине выбирая ножовку с узким полотном, нужно остановиться на качественной жесткой стали, которая не будет сгибаться во время работы
• с обушком. Такая ножовка имеет ребро жесткости (обушок), которое не позволяет полотну сгибаться в процессе распила. Следовательно, инструмент не сможет сделать пропил ниже, ширины рабочей части пилы. Этот инструмент имеет удобную ручку под углом 450 к полотну. Работать с такой пилой легко
• лучковая. В слесарном деле лучковая пила незаменимый помощник. Она необходима в процессе спила грубых частей ствола, сучков, а также для вырезания фигур из фанеры и прочих древесных материалов. Также ею можно пилить древесину вдоль и поперек волокон. Область использования лучковой пилы настолько широка, что она может стать заменителем небольшого деревообрабатывающего станка. Однако, не стоит забывать, что лезвие во время распила может слететь с крепления или порваться
• наградка. Пила с наградкой потребует от мастера много сил. Данный инструмент похож на рубанок. У него есть две ручки. Такая пила используется для вырезания пазов и шипов, при чем, глубину отверстий и углублений можно сделать разного размера. Использовать ее можно для пород любой твердости
• складные. Такую механическую ножовку можно взять с собой в поход или на отдых. Ее главные достоинства: компактность, легкость, безопасность в сложенном состоянии. У нее мелкие зубья, короткое заостренное полотно.

Предлагаем ознакомиться Чем подкормить перцы в теплице во время цветения и плодоношения

Подводка и правка

Сталь, из которой изготовлено полотно ножовки, обладает вязкостью, из-за чего возможно образование заусенцев на режущей кромке. Чтобы их снять, достаточно подчистить плоские грани зуба в направлении от основания к вершине. Поскольку править отогнутый зуб плоским напильником очень сложно, лучше использовать абразивную бумагу на 80–120 грит, свернув её в небольшую трубочку.

Для выполнения точных припасовочных пропилов многие мастера рекомендуют немного притуплять вершину зубьев, чтобы образовать третью режущую кромку. Делать это лучше миниатюрным надфилем с алмазной присыпкой, имеющим как минимум одну плоскую грань. Надфиль подводится к зубу таким образом, чтобы его рабочая поверхность располагалась перпендикулярно плоскости полотна (не зуба). Затем проводится 1–2 легких съёма, движение осуществляется от основания зуба к вершине.

Приспособление для развода зубьев пилы

Разводка режущей кромки в разные стороны позволяет исключить вероятность застревания полотна на момент работы. Примером можно назвать случай, когда при разрезе толстого бревна полотно нельзя сдвинуть с места и вынуть. Также пила может заклинить по причине нагрева металла и его расширения, горячая часть может разогреть смолу и превратить его в своего рода клей.

Использовать приспособление для разводки зубьев ножовок следует для того, чтобы избежать подобных проблем. Не стоит забывать о том, что допущенные ошибки при работе могут привести еще к большим проблемам. Провести рассматриваемую процедуру можно при применении следующих инструментов:

1. Встречаются специальные механизмы. Они позволяют в ручном режиме провести смещение отдельных элементов относительно друг друга. Стоит учитывать, что подобный вариант исполнения изготавливается под определенные изделия.
2. Чаще всего используются механические разводки. Они позволяют проводить изменение угла положения, а также их ширины. Этот инструмент характеризуется более высокой эффективностью в применении.
3. Подручный вариант исполнения не предназначен для работы с ножовкой по дереву, но может применяться для этого. Примером назовем плоскогубцы и другие подручный инструменты, встречающиеся практически в каждой мастерской.

Если пиление проводится часто, то специалисты рекомендуют приобрести специальное приспособление, позволяющее быстро выставить требуемый угол.

Геометрия твердосплавных зубьев

Зубья пил, как и цельных из быстрорежущей стали, так и тех, что оснащены твердосплавными напайками имеют специфическую форму. Одни имеют вид равнобедренного треугольника, другие серповидную форму, третьи вообще выполнены как трапеция. Такая форма зубьев отвечает нескольким задачам.

Во-первых, каждая форма имеет несколько поверхностей образующих режущие кромки. Во-вторых, вид зависит от назначения инструмента: мелкий ровный зуб подходит для раскроя листовых тонких материалов, а трапеция подходит для работы с древесиной твердых пород. В третьих, от формы зависит продолжительность использования: трапеция служит дольше, чем прямой или серповидный тип.

Для бытового применения обычно используют диски:

• Зубья прямого типа — для чернового раскроя материала. Основное достоинство быстрый распил материала.
• Наклонные и серповидные зубья — предназначены для работы с тонкими материалами.
• Зубья со скосом, применяются для чистового реза материала.
• Трапециевидный вид — пилы для длительной работы с материалами разной плотности.
• Конусные зубья подходят для чистовой работы с материалами имеющие гладкое, глянцевое покрытие.

Как видно, точить самостоятельно такие диски без знаний технологий заточки очень сложно. Сложнее всего выдержать «правильный» угол, так чтобы на всех зубьях была достигнута и геометрия режущей кромки, и форма самого зуба.

Неправильная заточка диска циркулярной пилы в лучшем случае приводит к тому, что рез получится неровный, с кривыми краями. А в худшем случае из-за появившегося биения придется ремонтировать и саму электропилу.

Твердосплавные напайки требующей заточки и новой пилы

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

• Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
• Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

https://youtube.com/watch?v=BlEuTPhu0uI%3F

Это интересно! Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.

Необходимый инструмент для заточки

Чтобы выполнить такую, казалось бы, простую операцию потребуется довольно внушительный список инструментов. Однако, если какого-то из них нет под рукой, можно попробовать найти ему замену. Без чего не удастся обойтись, так это без верстака с тисками, поскольку только с их помощью пилу можно жестко зафиксировать для работы. Остальной перечень выглядит так:

• устройство «разводка», которую в случае отсутствия можно заменить качественными пассатижами. При этом придется самому определять примерное расстояние от центра для каждого зуба;
• точильный брус с наждачной бумагой или же набор надфилей и напильников;
• молоток;
• дополнительный источник света;
• в некоторых случаях для проведения точных замеров может понадобиться штангенциркуль и транспортир.

Отдельного упоминания стоит метод заточки ручных ножовок при помощи болгарки. В таком случае потребуется наличие непосредственно самой УШМ, верстака и пары струбцин, поскольку полотно нужно будет зафиксировать горизонтально.

Воздействие развода зубьев на работу ножовкой

Чем чем просто делать развод зубьев, тем обширнее распиливаемое место. Если развод зубьев недостаточно широкий, то при работе высшая часть полотна будет греться в ходе трения о кромки распила. Пила по этой причине расширяется, что приводит к заклиниванию. Чтоб избежать такового явления, зубья ножовки разводят и повсевременно держут под контролем ширину развода. Наличие разведенных зубьев делает зазор меж ножовочным полотном и поверхностью распила. Пила движется просто, без трения и, соответственно, без нагрева. В случае отсутствия зазора ножовка начинает непроизвольно отклоняться в сторону от подходящего направления распила.

Читайте так же

Для выполнения этой работы используются разные инструменты и приспособления: от плоскогубцев и кончая устройствами с применением индикатора часового типа. Таким устройством можно держать под контролем величину отличия режущего элемента точно до 0,01 мм. Опытнейший мастер, непременно, обеспечит качество разводки и плоскогубцами, зажимая ножовку меж коленями. Применяется даже рядовая отвертка с остро заточенным лезвием и поперечным рычагом для обеспечения подабающего усилия. Отвертку употребляют при более маленьких зубьях.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

• Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
• Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

Это интересно! Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.
