Правила распиловки
Перед тем как пилить, выбирают метод, а также аксессуары и инструменты.
Вспомогательные приспособления:
- скотч;
- малярная лента;
- карандаш, линейка;
- наждачная бумага.
Инструменты:
- ножовка;
- фрезер;
- циркулярная пила;
- шина;
- лобзик;
- станок для распиловки.
Как пилить ДСП без сколов пошагово:
- На торцевую часть ДСП нанести точки. Заранее нужно определить какой тип раскроя будет производиться – прямолинейный или фигурный. Техника распила у них отличается.
- Соединить точки в линию и наклеить сверху липкую ленту. Пилить ДСП с ламинированным покрытием желательно с использованием клеящей ленты. Она уменьшит трещины при раскрое, так как деревянная плита подвергается сильному давлению с повышением температуры.
- Распилить доску. Аксессуар устанавливают под нужным углом, чтобы добиться предельно ровных краев. Процесс должен происходить плавно, ритмично и без сильных надавливаний.
- Неровности и края, в случае необходимости, обработать напильником и рашпилем. Края можно обклеить шпоном, соответствующего цвета. Это обеспечит их защитой и будет выглядеть красивее.
Только после расположения всех необходимых инструментов на столе, можно приступать к распилу.
Чем нельзя распиливать
ЛДСП нельзя пилить с помощью углошлифовальной машины, которая также называется «болгаркой». При работе с этим инструментом велика вероятность травматизма, особенно при применении дисков большого диаметра. Также можно получить травму, когда с инструмента снимается защитный кожух.
Форматно-раскроечный станок своими руками: чертежи, видео, фото
По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:
Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.
И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.
Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.
Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:
- Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
- При раскрое поперек волокон появляется много сколов;
- Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.
Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.
Назначение форматно раскроечного станка
Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.
Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.
При изготовлении самодельной конструкции следует учитывать такие моменты:
- устойчивость оборудования во время работы;
- наличие измерительных инструментов для предварительной раскройки деревянного листа.
- размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
- меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.
Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.
Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.
Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?
Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).
Пример готового горизонтального форматника. С листом фанеры он занимает очень много места
В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.
А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.
Самый простой вертикальный форматник обойдется в 230 тыс руб.
Бюджетный вариант вертикального форматинка, который нам не очень понравился
Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).
Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.
Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.
Программы для раскроя
Выполнить карту раскроя ЛДСП из листа можно в специальных программах на компьютере. Среди самых известных из них: «Астра Раскрой»
В файле программы заказ, который может содержать несколько изделий, имеющих свой набор деталей, параметры для которых задаются пользователем. На основе информации об обрезке края плиты, типа раскроя, ширины среза, сквозных резов и т. п. программа сгенерирует карту раскроя. Затем будет автоматически сформирована спецификация, эскиз и прочая технологическая документация. Программа включает в себя справочную информацию о материалах, операциях, кромках и деталях.
«Мастер-2»
Подходит тем, кто постоянно занимается работами по раскрою ДСП. Эта программа:
- поддерживает многопользовательский режим;
- систематизирует и сортирует информацию;
- сортирует заказы на архивные, запланированные и активные;
- сохраняет информацию о материалах и прочее;
- учитывает остаток материала.
В редакторе можно увидеть какая деталь уложена корректно, а какая нет и остатки как значительный, так и не очень. Пользователь может поменять настройки для удобства работы.
Форматно-раскроечный станок своими руками: чертежи, видео, фото
По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:
Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.
И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.
Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.
Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:
- Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
- При раскрое поперек волокон появляется много сколов;
- Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.
Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.
Назначение форматно раскроечного станка
Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.
Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.
При изготовлении самодельной конструкции следует учитывать такие моменты:
- устойчивость оборудования во время работы;
- наличие измерительных инструментов для предварительной раскройки деревянного листа.
- размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
- меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.
Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.
Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.
Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?
Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).
Пример готового горизонтального форматника. С листом фанеры он занимает очень много места
В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.
А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.
Самый простой вертикальный форматник обойдется в 230 тыс руб.
Бюджетный вариант вертикального форматинка, который нам не очень понравился
Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).
Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.
Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.
Методы распила ЛДСП без сколов
Распиловка ЛДСП на больших предприятиях по деревообработке производится на специальном форматно-раскроечном станке. Небольшие мастерские, производящие мебель, тоже приобретают такой, но стоит он дорого, поэтому, как домашний инструмент нецелесообразен. Если возникает вопрос, как распилить ЛДСП без сколов, то в качестве альтернативных методов для резки можно выбрать пиление с помощью ножовки, циркулярки, фрезы для ЛДСП или электролобзиком.
С применением ножовки
Пилить ДСП без сколов ручной ножовкой непросто также, как пилить ЛДСП лобзиком. Хотя это дешёвый и доступный способ.
Сначала нужно линию распила прорезать ножом, провести гвоздём или шилом, а после этого наклеить малярный скотч, для защиты верхнего ламинированного слоя. Затем под углом в 30 градусов аккуратно, сильно не нажимая, разрезать материал. Выбранная пилка ножовки должна быть с мелкими зубьями, чтобы срез был максимально ровный.
Ножовка может оставить повреждения, что устраняется при помощи ленточной шлифмашинки, выставленного перпендикулярно, для последующего кромкооблицовывания.
На конечном этапе стоит обработать срезы наждачной мелкой бумагой и закрыть гибким профилем.
Электролобзиком
Часто для раскроя ЛДСП применяют электролобзик. Основное условие, чтобы аккуратно отрезать плиту – зубья маленького размера.
Электролобзик дисковую пилу заменить не сможет, т. к. его в основном используют в качестве режущего инструмента для небольших участков плит. Работать им нужно без сильного нажима, плавно и не слишком быстро. Если распиловщик ЛДСП не имеет опыта, то с обратной стороны могут появляться небольшие сколы, однако с практикой качество и внешний вид распила будут улучшаться.
Циркулярной пилой
Если возникает вопрос, чем пилить ДСП и какой инструмент выбрать, то вполне подойдёт циркулярка. Её ещё часто называют дисковой пилой. Это дисковый инструмент, закреплённый на столе. Многие интересуются, каким диском для циркулярной пилы пользоваться. Циркулярный диск понадобится с мелкими зубьями. Нарезка получается более качественной, чем при использовании лобзика.
Для большей точности стоит разметить направляющие, а также не работать на слишком больших оборотах.
Распил форматно раскроечным станком
Применение распиловочного станка гарантирует аккуратность распила и полное отсутствие сколов. Такие станки используются на производстве и считаются специализированным оборудованием.

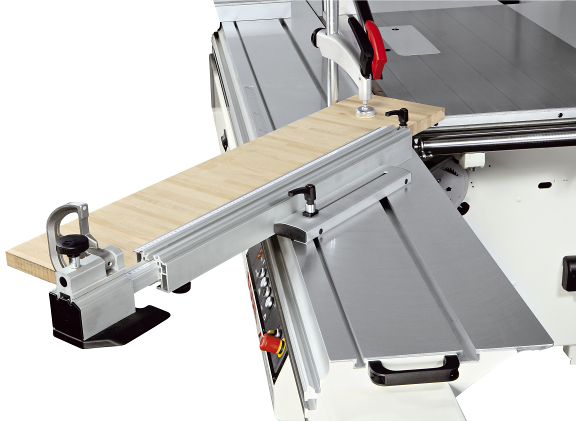

Его основные составляющие:

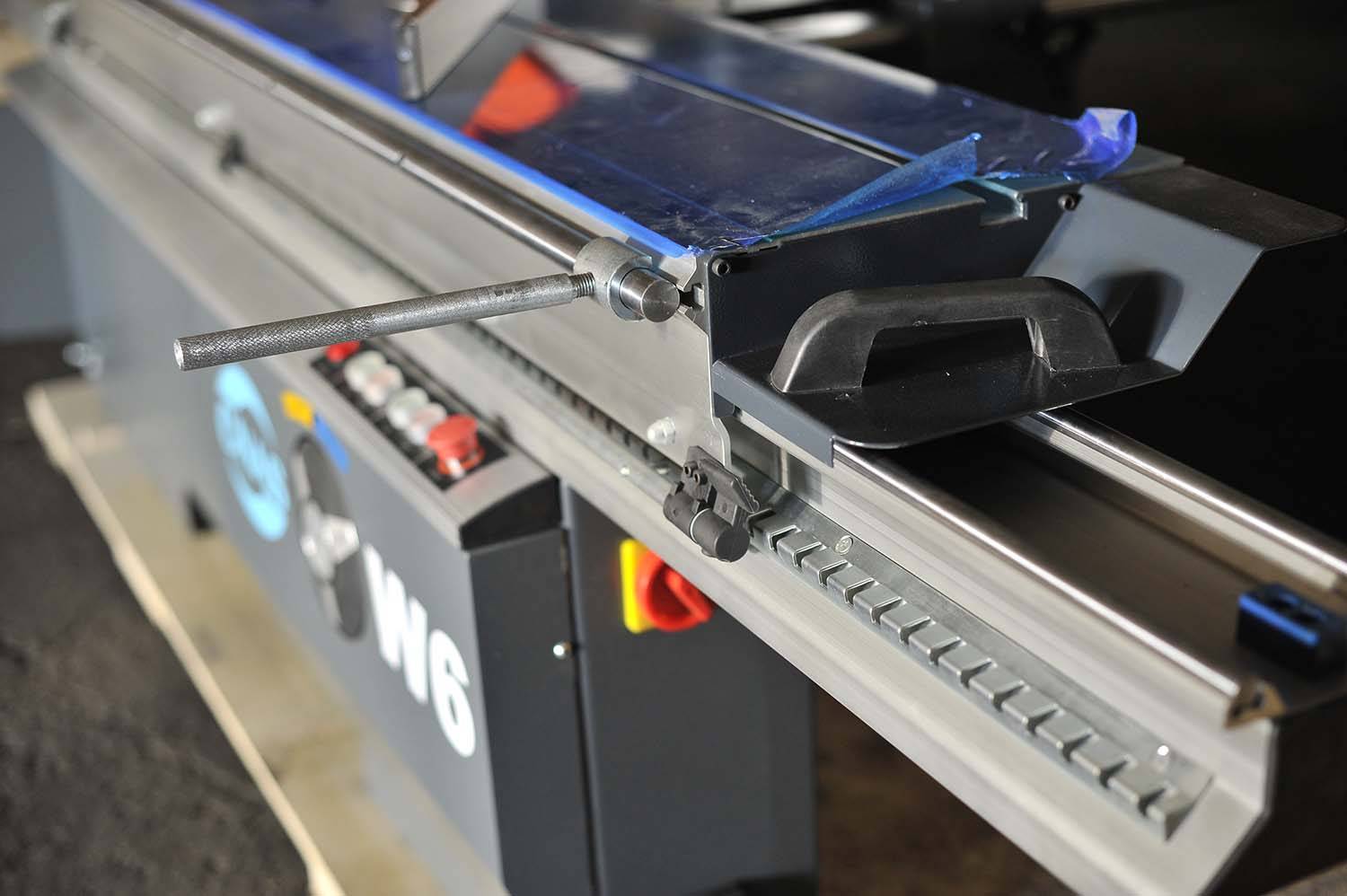

Каретка. Допускает движение подвижного стола, но плита закреплена в нужном положении. Пильный узел. Имеет два плоских диска из металла: первый делает предварительное подпиливание, второй – распиливает окончательно насквозь. Станина. На неё полностью опирается механизм
Устраняет вибрацию и добавляет устойчивость, что важно для качества среза. Три рабочих стола: 1-й: расположение узла
2-й (подвижный): подача плит для распила. 3-й: поддержание отпиленных частей
Три рабочих стола: 1-й: расположение узла. 2-й (подвижный): подача плит для распила. 3-й: поддержание отпиленных частей.
Виды распилочных станков зависят от времени непрерывной работы:
- лёгкие – 5 ч;
- средние – не более 10 ч;
- тяжёлые – не больше 20 ч.
При настройке станка имеют значение: глубина реза; положение плиты; угол распила.
Распил происходит следующим образом:
- плита неподвижно фиксируется к столу (подвижной каретке);
- заготовка позиционируется по размерной линейке и запускается пильный узел;
- когда диск наберёт нужную скорость, стол будет двигаться вперед вместе с плитой-заготовкой и попадать на него.
Применение форматно-раскроечных станков целесообразно для массового производства, а не для единичных случаев. Для разового самостоятельного использования вы вполне подберете инструмент попроще или закажите распил специалистам.
Пиление с подрезанием
Распил с подрезанием выполняется так:
- шина – линейка фиксируется к плите с помощью струбцин на линии разметки;
- по линии предварительно производится рез с одной стороны глубиной около 0,1-0,3 см;
- далее с другой стороны плита разрезается окончательно насквозь.
Если всё сделать аккуратно, то никаких сколов не появится.
Фигурный раскрой
Криволинейные поверхности заданной конфигурации получить самостоятельно еще сложнее, здесь придется дополнительно потратиться еще на приобретение фрезера, который поможет избавиться вам от сколов
не зазубрин, образовавшихся, когда вам придется резать ДСП.
Цена на ручной фрезер может значительно колебаться, исходя из фирмы-производителя, мощности, наличия дополнительных функций. Если вы не планируете заниматься производством мебели профессионально, то целесообразно приобрести недорогую модель.
Для раскроя ДСП нужно выполнить следующие шаги:
- разметив на листе дсп контуры необходимой детали, выкраиваем ее электролобзиком, стараясь пилить отступая на пару миллиметров от намеченной линии реза
- изготавливаем из ДВП или фанеры шаблоны проектного радиуса не тщательно зашлифовываем им торцы наждачкой
- приложив шаблон к отделываемой детали, зажмем его струбцинами не обработаем ручной копировальной фрезой с подшипником, убирая лишний материал ровно до намеченной линии.
В этом случае безразлично, какая фреза (с двумя по другому четырьмя ножами применяется). Единственное условие ножи обязаны} быть на всей высоте захватывать обрабатываемую толщину среза. После обработки остается только наклеить на деталь кромку. Как это делается смотрите на видео:
Как выбрать модель
Критерии:
- производительность — количество метров распила в час или за рабочую смену;
- максимальная и минимальная площадь обрабатываемых поверхностей;
- простота настройки, эксплуатации агрегата;
- наличие производственных площадей для размещения оборудования;
- качество, надежность механизма;
- затраты на эксплуатацию, обслуживание оборудования;
- цена.

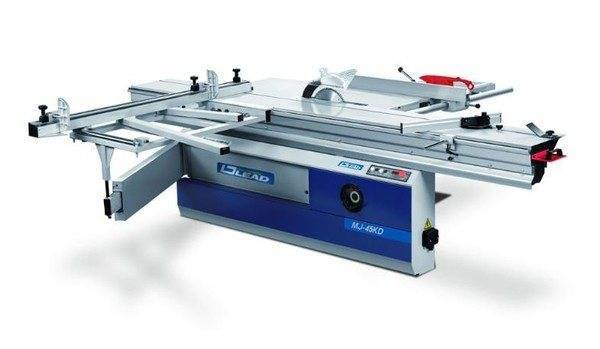

MJ-45KB-2
Подходит для средних и мини-производств по изготовлению корпусной мебели. Мощная сварная станина обеспечивает точное вхождение пилы в тело плиты, гасит вибрацию силового оборудования. Пильный узел может работать под наклоном 45°. Станок кроит ДСП, МДФ, ЛДСП и некоторые другие материалы. Прост в обслуживании, работе.
JTS-315SP SM
Станок JET JTS-315SP SM — многофункциональный компактный агрегат весом 50 кг. Оборудование удобно для оснащения небольших мастерских. Станина — массивный чугунный стол. В комплекте поставляется второй дополнительный стол. Это обеспечивает работу агрегата без вибраций.
Пильный узел приводится в рабочий режим асинхронным однофазным электродвигателем. Это позволяет подключать станок к бытовой электросети.
Достаточный запас мощности не вызывает перегрев двигателя.
Максимальный диаметр фрезы — 250 мм. Глубина распила — до 70 мм. Для выреза пазов меняют положение дополнительного стола.
Недостаток конструкции — трудности обработки листового материала большой площади.
WoodTec PS 45
Агрегат WoodTec PS 45 предназначен для продольных, поперечных и угловых распилов ЛДСП, МДФ, массивных древесных заготовок. Раскрой производится с предварительной подрезкой нижней кромки. Это исключает появление сколов на поверхности материалов.
Пильный узел помещен в литой чугунный корпус — процесс распила не подвержен воздействию вибрации. Станок имеет раздельные приводы: основной и вспомогательный, вращающий подрезную фрезу.
Микрометрическая настройка упрощает фиксацию параллельного упора. Точность — до 0,8 мм.
Максимальный ход подвижного стола — 3200 мм. Пила наклоняется до 45°. Пильный диск диаметром до 350 мм обеспечивает высоту пропила до 75 мм. Размер рабочего стола (1200×650 мм) позволяет изготавливать вертикальные стенки корпусной мебели. Общий вес установки — 880 кг.
Altendorf F 45
Модель выполняет чистовые продольные, поперечные и угловые разрезы облицованных плит. Станок имеет электромеханическую регулировку высоты и угла наклона главной пилы.
Высокая точность обработки обеспечивается встроенной роликовой тележкой и круглыми направляющими каретки.
С 2006 года фирма Altendorf выпускает новое поколение станков, имеющих усовершенствованные пильные суппорта и шпиндельные узлы подрезного механизма. Система управления позволяет производить высококачественный раскрой плит.
Максимальная высота пропила — 200 мм. В пильный узел устанавливают главные пилы диаметром от 250 мм до 550 мм. Вес станка — от 870 кг до 1170 кг.
Оборудование используется крупными предприятиями по изготовлению мебели.
Filato Fl-3200B
Выполняет работы по раскрою плитных материалов (ЛДСП и МДФ). Аббревиатура 3200B обозначает наибольшую длину пропила в мм.
Удлиненная каретка и широкий стол позволяют устанавливать, передвигать плиты большой площади относительно пильного узла. Узел — основная пила и подрезной диск. Подрезка гарантирует отсутствие появления сколов на поверхности заготовок.
Раскроечный станок с ЧПУ FL выдерживает тяжелый беспрерывный режим работы. Используется производителями массовых серий корпусной мебели, имеет большой запас прочности.
ITALMAC Omnia-3200R
Выполняет распиловку в поперечном направлении и под углом ЛДСП, ДВП, фанеры, других материалов, покрытых шпоном, ламинатом, пластиком.
Модели 3200R устанавливаются на больших предприятиях по производству корпусной и кухонной мебели. Максимальная длина распила — 3200 мм. Оборудование оснащено роликовой кареткой с 4 направляющими балками. Пила помещена в литой стальной корпус. Регулируется подъем, опускание, угол наклона пильного узла. Станок оборудован числовым программным управлением.
Скорость вращения основной и подрезной пилы контролируется с помощью цифровой консоли. Установлен электродвигатель мощностью 0,75 кВт.
| № | Модель станка | Цена, руб |
| 1 | MJ-45KB-2 | 270 000 |
| 2 | JTS-315SP SM | 50 000 |
| 3 | WoodTec PS 45 | 270 000 |
| 4 | Altendorf F 45 | 570 000 |
| 5 | Filato Fl-3200B | 475 000 |
| 6 | ITALMAC Omnia-3200r | 230 000 |
Лайфхаки
Для того, чтобы избежать возникновения сколов при распиле ДСП или ламинированной плиты, необходимо предварительно прочертить на материале линию раскроя острым инструментом. Свести к минимуму повреждение декоративного слоя плит может наклеенный на поверхность материала вдоль линии распила бумажный скотч.
Форматно-раскроечное оборудование обеспечивает высокую точность раскроя материала, что принципиально важно для мебельного производства. С их помощью делаются угловые, поперечные и продольные распилы древесно-стружечных плит различной плотности, а также массива дерева
Определение
Форматно-раскроечный деревообрабатывающий станок является универсальным оборудованием для продольного или поперечного пиления и раскроя под углом досок, листовых материалов из дерева, а так же пластмасс и мягких металлов.
Совокупная работа основного пильного органа и вспомогательных подрезных дисков обеспечивает высокую степень обработки материала. С помощью этого сложного устройства происходит быстрая, технологичная раскройка сырья для последующего изготовления качественной продукции. Агрегат имеет внушительные размеры и надежную опору на каркас-станину, поэтому способен выдержать вес крупногабаритных листов материала.
Назначение форматно-раскроечного оборудования

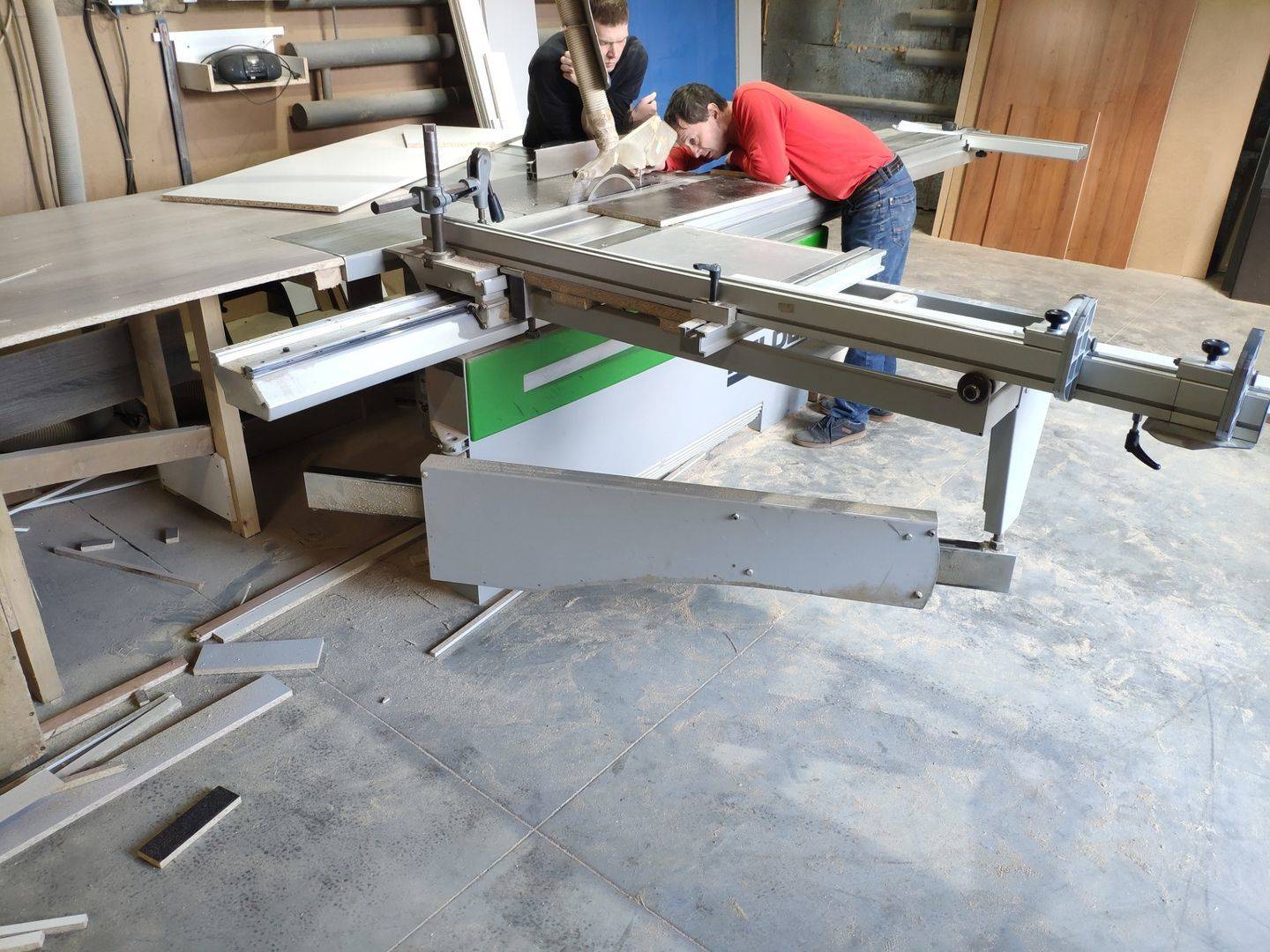

Процесс работы за станком
Эта аппаратура предназначена для выполнения продольных, поперечных резов древесины и раскроя пиломатериалов под заданным углом, форматного обрезания и порезки заготовок щитового типа, исключения и добавления свесов после их облицовывания. И, к тому же для раскроя на болванки определённого размера полноформатных плит.
Задействованное в мебельном производстве форматное оборудование, даёт возможность выпускать высококачественную продукцию. На этих станках можно задавать базовые параметры элементам мебели, чтобы в дальнейшем по ним осуществлялась обработка. С помощью раскроечных станков можно выполнять как разовую обработку заготовок, так и серийную.
Форматно-раскроечный агрегат способен обрабатывать такие материалы, как:
- древесина любой породы;
- фанера различной толщины;
- плиты USB, МДФ, ДВП и ДСП;
- листы из композита с пластиковой облицовкой или ламинированные плёночно-бумажным материалом, меламином или шпоном.
