Как поменять пружину сцепления на бензокосе

Какие еще виды стартеров подходят к мотоблоку?

Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.

По спирали

В свое время российские заводы закупили в Германии технологию изготовления накладок сцепления из пропитанной нити, армированной латунной или медной проволокой. Суть в следующем: на специальном станке навивалась бобина – дорн. После соответствующей термообработки дорн подобно колбасе разрезался на кольца – полуфабрикаты будущих накладок. А поскольку нить укладывалась по спирали, эти изделия так и назывались – спирально-навитые.

Они противостояли «разносу» намного лучше формованных, но и здесь нашлась своя ложка дегтя: нить, арматура будущей накладки, оказывалась многократно перерезанной в плоскости, перпендикулярной оси дорна. Поэтому изготовители накладок перешли к индивидуальной спиральной навивке каждой накладки.

Ведомый диск сцепления с новенькими фрикционными накладками

А это диск, отслуживший свой срок, хотя еще работоспособный. Его ресурс обеспечила технология, представленная на следующих фотографиях

О канавках

Канавки на поверхности накладок – зарубежное изобретение. Считается, что они служат для отвода тепла и удаления продуктов износа на периферию. Линии канавок располагаются, как правило, по хордам, под некоторым углом к радиусу кольца. Они имеют форму отрезка прямой или дуги малой кривизны. Такая конструкция канавки несколько компенсирует потерю прочности накладки.

Канавки получают непосредственно в прессформе. Если внимательно посмотреть на канавку, то около края накладки можно заметить перекрывающий буртик – это след выхода фрезы при изготовлении прессформы.

Этот буртик может препятствовать отводу абразива, то есть играть роль, противоположную требуемой, и его следовало бы удалять. Но на практике этого никто не делает.

Да и споры на тему «нужны ли нам канавки» не закончены до сих пор. Судите сами – глубина канавки гораздо меньше глубины шляпки заклепки. Канавка полностью истирается, когда накладка вырабатывает 30–50% своего ресурса, после чего сцепление работает со сплошным диском. А увеличить глубину канавки нельзя – это резко уменьшит прочность накладки.

Поэтому накладки выпускают и с канавками, и без оных. Последний вариант удешевляет как пресс-формы, так и сами изделия.

Полуфабрикат накладки поступает под пресс, где выдерживается при строго определенной температуре и давлении

Такими накладки выходят из-под пресса

Накладки после шлифования. А вот мы их сейчас проверим – нет ли коробления и разнотолщинности?

Современная эллипсонавитая фрикционная накладка сцепления. Характерный рисунок нити говорит о правильной технологии изготовления. Разноса на высоких оборотах не будет

Об отверстиях

Накладкам необходимы отверстия для крепления. Они должны делаться строго по чертежу предприятия, собирающего узел сцепления.

Отверстия бывают двух типов: под заклепки, с утопленной площадкой (заплечиком) для шляпки, и технологические, для работы с заклепками противоположной накладки.

Однако заводы, выпускающие накладки, изготавливают их как с отверстиями, так и без оных. Дело в том, что многие заказчики, автомобильные и моторные заводы, хотят выполнять эту операцию сами.

Отверстия можно получать тремя способами: закладывать в конструкцию пресс-формы, пробивать специальным штампом или сверлить. Понятно, что изготовитель накладок может применять любой из перечисленных способов, а заказчик (автозавод или ремонтное предприятие) – лишь второй или третий.

На большинстве предприятий отверстия сверлят на многопозиционных станках. Этот метод обеспечивает отменную точность, да вот беда: нить при сверлении перерезается, уменьшая прочность накладки. Поэтому ведущие заводы применяют технологию получения отверстий на стации прессования накладок.

То, что нить при этом остается целой, само собой. Но это еще не все: данная технология позволяет уменьшить толщину заплечиков и увеличить ресурс изделий до контакта заклепок с нажимным диском или маховиком.

А это готовая нить с пропиткой, поступающая на навивочный станок

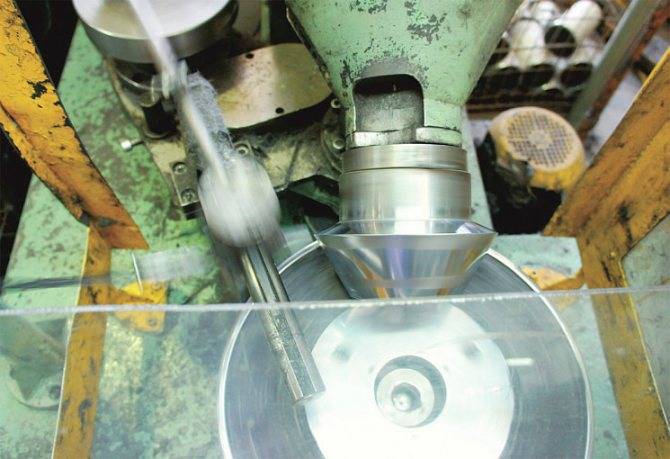

Навивочный станок

Стол вращается, на нем формируется кольцо – будущая накладка

Штанга прокидывает нить по дуге эллипса, от внутренней окружности к внешней. В итоге получается эллипсонавитая накладка

А вот и полуфабрикат – свитая из нити накладка

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

укладывают две шайбы, между которыми помещают пружинку;
ставят на место чашку с усиками;
закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

снимают со стартерного шнура ручку;
затем веревку вставляют в катушечный паз;
производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

старый шнур снимают;
выбирают подходящую по размеру веревку (толщине и длине);
продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
взводят пружину, производя требуемое число оборотов;
закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

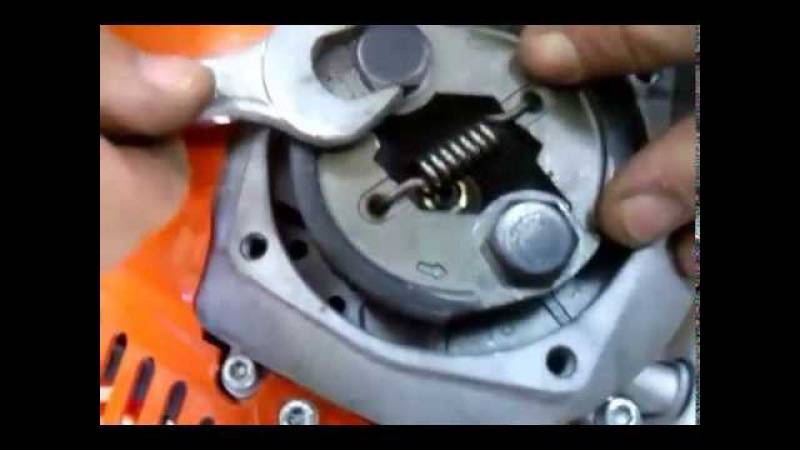

Снятие сцепления на бензопилах Stihl и Dolmar

Конечно, вы заметили, что бензопилы могут иметь разные конструкции передающих устройств. Вверху. Инструкция по снятию сцепления на барабане, на котором звездочка находится внутри. Это устройство доступно в большинстве бензопил, но не на инструментах Stihl. Бензопилы от известного производителя оснащены барабаном, на котором звезда расположена снаружи. Это выглядит как на фото ниже.

Различное расположение звездочки не означает, что инструмент оснащен другим механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от приведенных выше инструкций. Поэтому мы научимся снимать сцепление на бензопилах Stihl, Dolmar и других, на которых звезда расположена снаружи.

Вы также должны сначала снять крышку и колесо, чтобы обеспечить доступ к сцеплению
Открутите свечу зажигания и закрепите поршень с помощью специального ключа или шнура.
Затем приступите к снятию звездочки и барабана. Для этого с помощью отвертки сломайте кольцо и затяните его
Барабан с подшипником демонтирован
С помощью ключа «19» (входит в комплект инструмента) открутите гайку с левой резьбой, соединенной с механизмом. Открутить по часовой стрелке
После этого можно провести соответствующий ремонт или замену детали

Установка новой или отремонтированной детали производится в порядке, обратном снятию. Процедура почти такая же, как и в первом варианте, за исключением некоторых функций. Если вам нужно только заменить барабан или звездочку, то вам не нужно будет снимать сцепление, в отличие от версии с внутренней звездочкой.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Разглядим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с 2-мя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров идентичной конструкции, которые обширно используются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет смотреться аналогично, отличаясь только некими аспектами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку

Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула или сломался один из ее крючков-зацепов, то отремонтировать стартер просто и быстро не получится — требуется замена пружины. Чтобы не тратить денежки на покупку нового стартера, можно поискать в продаже только лишь ее.

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что, если у нас все в порядке с канатом, а катушка стартера (шкив) не катится? Давайте рассмотрим этот вопрос шаг за шагом на примере бензинового бурового пускателя ADA GroundDrill, который имеет шкив с 2 металлическими антеннами на 2 крючка.

В случае других типов ручных пускателей той же конструкции, которые широко используются в бензиновых триммерах, триммерах и моторных дрелях, весь процесс ремонта стартера будет выглядеть одинаково, различаясь только в определенных аспектах.

Ремонт стартера: разборка

Открутите винт, которым крепится шкив крышка стартера. Вынь антенну, пружину

Сам шкив осторожно снимается, чтобы пружина не подпрыгивала в лицо. Даже при самой точной разборке он обычно сразу вылетает из катушки и резко крутится в длинную металлическую полосу или скручивается в кольца

Осторожно вытащите белую катушку стартера. Не повредите пружину!. Если пружина лопнет или один из ее крючков и крючков сломается, то ремонт стартера это просто и быстро не работает

Требуется замена пружины. Чтобы не тратить деньги на покупку нового стартера, вы можете только искать их на продажу

Если пружина лопнет или один из ее крючков и крючков сломается, то ремонт стартера это просто и быстро не работает. Требуется замена пружины. Чтобы не тратить деньги на покупку нового стартера, вы можете только искать их на продажу.

Если пружина стартера только что сломалась, т. Е. Один из крючков не зацеплен, просто вставьте его, если необходимо, немного затянув крюки (только не ломайте его!) Установите пружину с внешним крюком в паз шкив и начать крутить, держа пальцы внутри катушки и не давая ей выпрыгнуть.

Заполнить стартер весной

Прижимая пружину к шкиву, намотайте пружину круговыми движениями.

В первый раз вставьте пружину стартера Это может показаться не так просто, но все это приходит с опытом. Немного потренировавшись, вы можете легко затянуть пружину на шкив максимум за минуту.

Ремонтные работы стартера

Проблемы в работе стартера могут не обеспечивать запуск инструмента. То есть после того, как шнур будет натянут, бензопила не начинает работать.

Причинами неисправности является:

поломка или трещина шкива;
лопнувшая пружина;
порыв запускающего троса.

Перед тем как произвести ремонт стартера, надо подготовить инструменты, с помощью которых производить работы:

набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

Шкив может быть поврежден. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

После окончания ремонта требуется правильно собрать стартер.

Шкив устанавливается поверх пружины. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель. Это в принципе основная часть кисти. Его мощность находится в диапазоне 0,5-2,5 л.С. Движение от него передается на вал, расположенный внутри полого стержня, а затем через редуктор, состоящий из шестерен, уже лески или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

Профнастил;
Рычаг;
Ремень, предназначенный для простоты использования устройства;
Стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти представлены на фото ниже.

Стартер на триммере является неотъемлемой частью, которая запускает двигатель. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы разных моделей бензиновых оплеток работать по тому же принципу: при запуске двигателя внутреннего сгорания выступы, обозначенные цифрой 1 на фото выше, входят в зацеп с собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря действию центробежной силы. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и собирается пружиной. Когда двигатель внутреннего сгорания запускается, курок вращает свой вал, пока он не запустится (не запустится).

На сегодняшний день оснащены бензиновыми самокатами стартерные механизмы двух типов:

Читайте так же

Первый вариант встречается гораздо чаще.

Стартер на триммере может работать в течение длительного времени без поломок. Невозможно однозначно указать период непрерывного времени. Все определяется исходным качеством устройства и соблюдением правил обращения с ним.

Регулировка Подачи Масла На Цепь Бензопилы Партнер

Как отремонтировать подачу масла в бензопилу

В процессе длительной работы цепной пилы некоторые ее элементы и компоненты могут стать непригодными. Одним из наиболее уязвимых компонентов является масляный насос. В связи с этим у многих владельцев пил возникает вопрос о том, как отремонтировать запас масла на бензопилу.

Задача масляного насоса. нанести смазку на цепь. это необходимо для ее плавного движения вдоль направляющей. Когда масляный насос разрушается, смазка цепи ухудшается, и поэтому эффективность бензопилы уменьшается. В некоторых случаях это приводит к разрыву цепи. Чтобы предотвратить негативные аспекты, необходимо своевременно произвести ремонт подачи масла. Как это сделать?

Принцип работы и устройство насоса

Масляные насосы могут быть выполнены из металла и пластика. Они также делятся на два типа, которые отличаются своим дизайном:

Насос активируется приводом ведущей звездочки. Когда цепь движется, масло подается на специальный канал, расположенный на направляющей. На холостом ходу (когда ведущая звездочка не вращается) насос не обеспечивает подачу смазки. это делается для экономии.

Скорость и объем подачи смазки в цепь напрямую зависят от числа оборотов звездочки. Некоторые модели бензопилы включают ручную систему регулировки со специальным винтом, расположенным на корпусе устройства. На дорогих моделях подача масла регулируется автоматически во время работы.

Основные проблемы с поставкой нефти

При работе цепной пилы возможны два типа проблем при подаче смазки в цепь:

Бензопила ПАРТНЕР НЕ ОТКРЫВАЕТ МАСЛО НА ЦЕПИ .

В этом видео мы подробно рассмотрим силовой насос партнер бензопилы, узнайте, почему партнер бензопилы не.

Как регулировать подачу масла на бензопилу

может кто-то использовать мой первый канал :.

Недостаточный расход масла, который может быть вызван по разным причинам. Если меры не будут приняты вовремя, качество работы заметно ухудшится, и сама схема может стать совершенно бесполезной.
Чрезмерное количество масла. В этом случае после продолжительной работы под пилой можно собирать лужи из жира. Это не только влияет на потребление нефти, которое необходимо будет постоянно выливать, но также отрицательно влияет на окружающую среду.

Обе эти проблемы необходимо устранить как можно скорее после их обнаружения. Это продлит срок службы пилы и уменьшит расход смазочной жидкости.

Исправление проблем

Если масло поступает в цепь в избыточных количествах, не только во время работы пилы, но и на холостом ходу, необходимо выполнить ручную настройку (если конструкция насоса обеспечивает эту возможность). Это делается с помощью винта, который расположен на корпусе вблизи направляющей, как правило, снизу или сбоку. Затягивая винт, подача масла уменьшается, а ослабление. наоборот. Если регулировка не помогает, необходимо проверить работоспособность насоса, а также осмотреть шину. возможно, в месте ее соединения с корпусом образуется зазор, через которое масло течет мимо цепи.

Недостаток масла может быть вызван несколькими причинами, для каждого из которых существует решение:

Неисправность масляного насоса. Как правило, он состоит из непригодной кладки. Чтобы заменить его, вы должны тщательно разобрать насос, чтобы не повредить его движущиеся части. Затем устанавливается новая прокладка, после чего насос монтируется и устанавливается на место.
Повреждение маслопроводящего шланга. В случае, если прокладка насоса в порядке, или ее замена не привела к результату, проверьте герметичность шланга. Если он неисправен, его необходимо заменить. В противном случае, это не будет лишним, чтобы очистить его и зафиксировать с помощью герметика.

Если причина не связана с отказом насоса, необходимо проверить все проводящие отверстия и каналы для блокировки и, при необходимости, очистить их от посторонних предметов. Это может быть сделано струей сжатого воздуха.

Не хотите связываться с бензопилой, но нужно регулировать поток масла? Обратитесь за помощью к нашим специалистам, которые будут диагностировать и ремонтировать цепную пилу, а при необходимости. отрегулировать и отрегулировать уровень смазки. Ваша пила будет такой же новой!

Источник

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

кожух защитный;
рукоятка;
ремень, предназначенный для удобства пользования устройством;
стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:
