Что такое угломер и как пользоваться устройством с нониусом

Описание

Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций – 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

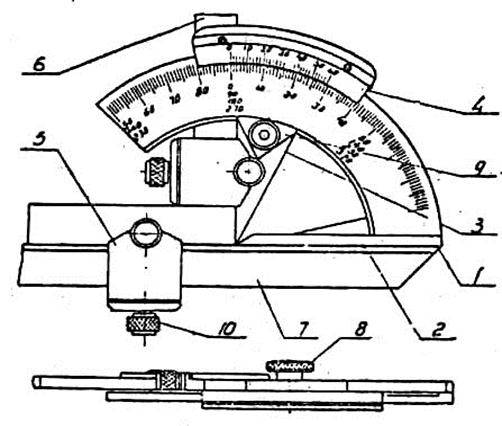

Общий вид угломера с нониусом представлен на рисунке 1.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

• Основание или одна из линеек плотно прикладывается к одной из поверхностей.
• Ко второй поверхности прикладывается шкала дуги или вторая линейка.
• Положение линеек фиксируется винтом.
• Определяется угол по совпадению шкалы с краем линейки.
• При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Поверка угломеров — по МИ 2131.

4.2. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску ускорением 30 м/с при частоте 80-120 ударов в минуту. Угломеры в упаковке крепят к стенду и испытывают при общем числе ударов 15000. После испытаний метрологические характеристики угломеров не должны превышать значений, указанных в п.2.1.3.

4.3. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах. Испытания угломеров в упаковке проводят в следующем порядке: сначала при температуре минус (50±3) °С, затем плюс (50±3) °С и далее при относительной влажности (95±3)% при температуре 35 °С. Выдержка в климатической камере по каждому виду испытаний — не менее 2 ч. После испытаний метрологические характеристики угломеров не должны превышать значений, указанных в п.2.1.3.

4.4. План контроля показателей безотказности: продолжительность испытаний — 14400 условных измерений; число испытуемых изделий — 5. Если за время испытаний отказов не наблюдалось, то результаты испытаний считают положительными.

4.5. Результаты анализа подконтрольной эксплуатации следует считать положительными, если: среднее время восстановления контролируемых изделий не более 4 ч (п.2.1.22); среднее значение полного срока службы контролируемого изделия не менее 8 лет (п.2.1.19); все контролируемые угломеры не достигнут своего предельного состояния до 5-летнего срока службы (п.2.1.20); все контролируемые изделия, после нахождения в режиме хранения не менее 2 лет, соответствуют требованиям пп.2.1.3; 2.1.4; 2.1.5; 2.1.16 настоящего стандарта (п.2.1.21).

Инструкция по эксплуатации

Механические модели угломеров требуют особого внимания к процессу измерения. В рабочем процессе задействуется измерительная шкала и глаз оператора – остальное определяется качеством изначального позиционирования инструмента. Наиболее сложным в использовании является угломер, обеспеченный нониусом. Его также следует установить на рабочей поверхности в нужной позиции. Далее необходимо перемещаться взглядом по основной шкале до момента, пока не будет достигнут ноль нониуса. Таким образом угломер механический даст информацию о градусах угла. Для расчета величины угла до минут следует перемещаться от найденного выше ноля до тех пор, пока не будет обнаружено деление, которое совпадет с фиксированной цифрой основной шкалы.

Инструкция по применению малки угломера

Часто, когда в руки специалиста попадает простой инструмент, возникает вопрос, как ним правильно пользоваться. Одним из таковых инструментов является малка, которая больше известна под названием угломер или рейсмус. В материале описан процесс измерения откосов при помощи рассматриваемого инструмента. Но для чего еще можно применить такой простой и незамысловатый инструмент, изготовить который можно легко и быстро своими руками.

Что такое малка и для чего нужен угломер, подробно выяснили в материале. Остается разобраться с потенциалом инструмента, и узнать, на какие действия способен этот прибор. Возможности инструмента можно без преувеличения назвать безграничными, так как при помощи устройства можно измерить любой угол, и узнать его точные значения. Это может быть не только оконный откос, но еще и арка или конструкция теплицы, изготовлением которой занимается специалист.

Назначение малки и рейсмуса

Если не знаете, как правильно пользоваться угломером, то настало время разобраться в этом вопросе подробно. Чтобы узнать, как работать малкой, нужно взять пример. Итак, в последнее время актуален вопрос утепления стен дома пенопластом или пенополистиролом. Для чего может понадобиться угломер при работе пенопластом? Все банально просто. Если предстоит наклеить пенопласт на стену дома, которая имеет треугольную или неровную форму, то в таком случае понадобится воспользоваться малкой. Это не обязательно, но позволит существенно упростить работу.

1. Чтобы не пришлось вымерять угол наклона стены, нужно взять малку, и приложить ее одной частью к ровному углу, а второй к непрямому
2. После этого нужно зафиксировать подвижную часть в установленном положении, завинтив барашку в центральной части инструмента
3. Приложить угломер в зафиксированном виде к листу пенопласта, и сделать отметку карандашом или маркером
4. Радиус угла известен, поэтому остается воспользоваться правилом или уровнем, чтобы приложить его к полученной отметке и провести до края листа пенопласта
5. Взять в руки режущий инструмент для резки пенопласта, в качестве которого может быть не только строительный нож, но еще и полотно по металлу. Мало кто знает, но резать пенопласт или пенополистирол можно также насадкой на строительный фен. Чем резать лист пенопласта, если его толщина больше длины полотна строительного ножа. Для этого можно взять специальную насадку на фен, и произвести рез по отметке
6. Теперь пенопласт, в котором вырезан угол, можно приложить к стене, и убедиться, что процедура выполнена правильно и с максимальной точностью

Это пример применения малки, однако сфера строительства эксплуатацией малки не ограничивается. Применяется прибор также в мебелестроении, когда по заказу изготавливается столешница неправильной формы.

Часто такой инструмент надо использовать при проведении сварочных работ, например, когда нужно изготовить металлические столбики для арки или теплицы с одинаковым углом отклонения. Всегда, где есть необходимость вырезать угол соответствующего градуса, понадобится взять в руки угломер.

С этим простым и незамысловатым прибором всегда удобно работать. Причем его не надо покупать, ведь сделать его легко самостоятельно. Если же задались целью купить малку, то для этого не нужно ехать по строительным магазинам. Для этого есть интернет магазины, где можно выбрать подходящий инструмент хорошего качества и по низкой цене. Если еще не знаете, как пользоваться малкой, то пришло время научиться, тем более, что это легко и просто.

В итоге важно подчеркнуть такой фактор, как эффективность малки-угломера. Без такого инструмента сделать точный замер непрямого угла было бы очень сложно. Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку

В видеоматериале представлен подробный отчет об изготовлении малки своими руками

Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку. В видеоматериале представлен подробный отчет об изготовлении малки своими руками.

https://youtube.com/watch?v=CEnHzz8c-tk%3F

Публикации по теме

Учимся правильно пользоваться пузырьковыми строительными уровнями

Пирометр для определения потерь тепла в доме и квартире

Динамометрические отвертки и их назначение

Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибо…

Как работает маятниковый угломер

Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.

• По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
• По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность

Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:

1. Приложить инструмент к измеряемой плоскости специальным опорным основанием
2. Нажать на стопорное кольцо прибора, которое находится в верхней части
3. Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
4. Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера

Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.

https://youtube.com/watch?v=9yRVD1HDjIY

Как пользоваться?

Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.

Механическим с нониусом

Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:

1. Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
2. Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.

На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.

Оптическим

Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.

Электронным

Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:

1. Приложить инструмент базовой стороной к измеряемой поверхности.
2. Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
3. При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.

Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

• Геометрия
• Астрономия
• Военное направление
• Мореходка
• Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Виды инструмента для измерения углов

Самый актуальный для нас с вами – угломер строительный. Без него и его верных спутников (отвес и строительный уровень) не обошлась бы ни одна площадка. Все оборудование устанавливается с четкой оценкой местности в трех измерениях, все монтажные работы, любая разметка – все это требует правильного ориентирования в пространстве, а человеческий глаз далеко не совершенен, поэтому даже горизонтальность плоскости взвесить тяжело, а что уже говорить об углах.

Угломер слесарный и столярный все время сопровождают специалистов, потому что их изделия служат потом в различных областях деятельности человека, и малейшие отклонения в осях или углах иногда могут стоить жизни. Для составления достоверных топографических схем также нельзя пользоваться нашим природным оптическим прибором, собственно, как невозможно им оценить и тонкие медицинские показатели. Поэтому топографу и ортопеду без такого инструмента работать нельзя.

Романтическая профессия астронома также не обходится без такого прибора. Школьники осваивают первые азы геометрии с таким приспособлением в руках, чаще это обычные угольники с уже фиксированными углами известной величины. Инженер, горняк, мореход – профессии, которые используют почти всю линейку возможных приборов для измерения углов. В каждой области нужны такие данные с различной степенью точности и достоверности. Все чаще применение находит высокотехнологичный лазерный угломер, особенно актуально это в военной промышленности (прицелы).

Если сферы применения почти безграничны, то классификация инструмента по устройству несколько скромнее: оптика, механика, лазер и электроника. Уже внутри этой классификации можно найти множество других параметров, которые влияют на выбор заказчика, например, допустимые погрешности. Также влияют на цену товара мобильность, функциональность, размеры самого прибора, его комплектация.

По окончании строительных работ в помещении должно быть все идеально и ровно. Этому вопросу уделяют много времени. Многие элементы интерьера должны устанавливаться на ровные стены и углы. Для примера можно взять обычную угловую ванну. Если строитель не выдержит прямой угол, то появятся лишние зазоры между стеной и ванной. Чтобы от них избавиться, необходимо дополнительно потратить не только свое время, но и денежные средства. Именно угломер предназначен для контролирования таких процессов.

Измерение углов угломером с нониусом

Угломер с нониусом является многомерным инструментом, предназначенным для измерения наружных и внутренних углов с точностью измерения до 2′. Такой угломер применяется для проверки только чисто обработанных поверхностей.

Для проверки исправности угломера необходимо:

1. Разобрать угломер: снять угольник 2, линейку 5, сектор 6, две державки 7 (рис. 226, а).

Рис. 226. Установка угломера для измерения углов: а – наружных 0 – 50°; б – наружных 50 – 140°; в – наружных 140 – 180° и внутренних 130 – 180°; г – внутренних 40 – 130°

2. Чистой тряпкой, смоченной в бензине, удалить антикоррозионный смазочный материал и протереть все части насухо.

3. Проверить измерительные поверхности съемной и измерительных линеек, угольника и сектора на отсутствие царапин и забоин. Рабочие поверхности этих деталей должны иметь чистую поверхность.

Рис. 227. Прием измерения наружного угла

4. Собрать угломер, как показано на рис. 227, и проверить:

1. плавное перемещение дуги основания при вращении винта микрометрической подачи и отвернутом на один оборот стопорном винте;
2. точность совпадения нулевого деления нониуса с нулевым делением градусной шкалы, а также последнего деления нониуса с 29-м делением градусной шкалы;
3. правильность установки, съемной линейки и угольника, при которой положение острого конца съемной линейки должно быть расположено вровень с концом измерительной линейки;
4. рабочие плоскости угольника должны плотно прилегать к линейке; рабочее ребро съемной линейки должно совпадать с рабочей плоскостью измерительной линейки без видимого зазора.

При измерении наружных углов 0—50° применяют наладку, показанную на рис. 226, а, где измерительными сторонами угломера являются ребра съемной линейки 5 и измерительной линейки 4.

Точность отсчета, полученного при измерении угловых величин или при установке заданного угла, проверяют по градусной шкале 1 и нониусу 3.

По градусной шкале, размещенной на дуге основания,определяют на каком целом делении (или между ними) остановилось нулевое деление нониуса 3, которое соответствует числу целых градусов угловой величины. По шкале нониуса определяют, какое из его Делений совпало с делением градусной шкалы, по цифрам нониуса определяют число минут. Рассмотрим порядок измерения наружных углов 50—140° (рис. 226, б). Измерительными сторонами для данного измерения будут рабочее ребро съемной линейки 5 и плоскость измерительной линейки 4.

Для измерения наружных углов 140—180° и внутренних тупых углов 130—180° угломер налаживают согласно рис. 226, в, где рабочими сторонами угломера будут короткое ребро линейки 5 и поверхность измерительной линейки 4.

При измерении внутренних углов 40—130° (рис. 226, г) рабочими измерительными сторонами являются плоскость измерительной линейки 4 и рабочее ребро сегмента 8.

Для приобретения навыков в отсчете угловых величин следует предложить обучающимся ряд примеров.

1. Установить на угломере (с наладкой, см. рис. 226, а) следующие углы: 12° 10′; 19° 46′; 21° 58′; 39° 16′; 44° 32′.

2. Измерить угол шаблона:

1. вращением винта подачи добиваются, чтобы измерительные стороны угломера разошлись на угол, несколько больший измеряемого наружного угла;
2. измеряемый наружный угол шаблона помещают между измерительными сторонами угломера так, чтобы одна его сторона плотно соприкасалась с рабочим ребром линейки (рис. 227);
3. плавно вращают микрометрический винт, подводя плоскость измерительной линейки ко второй грани угла до плотного соприкосновения поверхности со второй плоскостью угла; добившись равномерного светового зазора между поверхностями, положение дуги фиксируют стопорным винтом;
4. угломер снимают с детали и отсчитывают число градусов и минут;
5. после окончания измерения угломер кладут в футляр, предварительно протерев его промасленной чистой тряпкой во избежание коррозии.

Виды угломеров[ | ]

Угломеры Угломеры учебные

• угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).
• угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).
• угломеры слесарные — предназначены для выполнения слесарных работ.
• угломеры топографа — предназначены для выполнения топографических работ.
• угломеры ортопедические — предназначены для измерения углов движений в суставах, для определения кривизны оси конечности, позвоночника.
• угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.
• угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.
• угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций и поверхностей, деталей, механизмов, зданий и сооружений, методом непосредственного контакта и/или удалённых объектов на недоступное расстояние (теодолитом).
• угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.
• угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.
• угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные (ротационные). Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Теодолиты и тахеометры

Наиболее широко используемыми инструментами для измерения горизонтальных и вертикальных углов в современной геодезии и маркшейдерии являются теодолиты. Основным критерием, по которому разделяют теодолиты на разные типы, считается точность измерений. Из них можно выделить:

• высокоточные приборы Т-1 (ТБ-1), Т-05, с точностью измерений соответственно 1,0 и 0,5 секунд;
• точные приборы Т-2 и Т-5, по точности угловых измерений соответственно 2 и 5 секунд;
• инструменты технической точности серий Т-15, Т-30, с измерениями углов точностью 15 и 30 секунд соответственно.

Числовые величины в маркировках современных теодолитов соответствуют значению, с девяноста пяти процентной вероятностью, среднеквадратической погрешности измерения угла.

Известно, что для определения пространственного положения точек используются измерения углов в вертикальной плоскости или как их называют вертикальных углов. Для этого в угломерах, теодолитах конструктивно устроен вертикальный круг измерений. В последние десятилетия технические усовершенствования и технологическое развитие сказалось и на новых устройствах теодолитов. Появились новые модификации и в зависимости от назначения этих устройств выделяют:

• оптические теодолиты маркшейдерские;
• гироскопические теодолиты;
• фототеодолиты;
• электронные теодолиты;
• электронные тахеометры.

Как пользоваться?

Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.

Механическим с нониусом

Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:

1. Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
2. Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.

На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.

Оптическим

Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.

Электронным

Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:

1. Приложить инструмент базовой стороной к измеряемой поверхности.
2. Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
3. При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.

Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.
