Как пользоваться торцовочной пилой

Конструкция инструмента

Устройство имеет несложную конструкцию. Основой является функциональный модуль, который состоит из:

рабочего круга, электромотора с редуктором;
ручки с включателем.

Данный модуль крепится к специальному основанию. При домашнем изготовлении данного аппарата нужно учесть, что электромотор может использоваться двух типов: либо коллекторный, либо асинхронный. Последние работают значительно тише, а также характеризуются большей практичностью и выносливостью.

Что касается электродвигателя, то он устанавливается по правой стороне от пильного круга. Хотя на рынке можно также повстречать модели, на которых двигатель установлен позади диска. Такой вариант однозначно удобнее, ведь не перекрывается обзор, что особенно, кстати, при работе наклонах инструмента.

Редуктор выполняет передачу (ременную или зубчатую) движений от мотора к пильному кругу.

Зубчатая передача легко работает без проскальзывания даже на максимальных оборотах, в свою очередь, ременная более практична, так как значительно снижает вибрацию и уменьшает звук.

Стоит отметить, что существуют еще и модели с прямой передачей, которые являются самым надежным вариантом. Однако их крутящий момент намного ниже.

Для чего же используют протяжку? Именно благодаря протяжному механизму торцовочная пила имеет возможность распилить даже самые широкие доски.

Так как пила является довольно опасным режущим предметом, то для предотвращения непредвиденных травм, любой из производителей добавляет в ее конструкцию защитный кожух.

Что касается устройства повышенной мощности, то для наибольшей безопасности они, как правило, оснащаются плавным запуском. Такая деталь характеризуется блокировкой механизма кручения при замене круга и полной остановкой при стопоре круга.

Характеристика и виды оборудования

Торцовочные деревообрабатывающие станки имеют ряд общих характеристик. С их помощью легко выбрать агрегат, который наилучшим образом подойдёт под особенности процесса. К числу таких общих характеристик относятся:

параметры мощности электродвигателя;
количество оборотов вала и возможность регулировки;
максимальный и минимальный диаметр режущего диска;
габариты и показатели углов поворота пильных узлов;
расстояние между столом и нижним краем кромки режущих зубьев.

Для подключения системы уборки стружки необходимо, чтобы подводящий патрубок и трубка пылесоса имели одинаковый диаметр. Это избавит от необходимости крепления переходников.

Чтобы заготовка не двигалась во время обработки, её можно дополнительно закрепить на столе специальными струбцинами. Конфигурация и габариты струбцин определяются в зависимости от параметров рабочего стола торцовочного станка и максимальной высоты обрабатываемой заготовки.

Читать также: Одноразовые станки с тремя лезвиями

По характеру движения пильных узлов станок для торцовки досок может принадлежать к одному из перечисленных ниже видов.

В прямолинейном агрегате для движения блока приспособлена жёсткая консольная балка. Высота консоли может меняться в зависимости от размеров обрабатываемой древесины.

В маятниковом агрегате (ЦМЭ) дисковый узел располагается на специальных подвесках таким образом, чтобы готовый обработанный брус имел сегментный дугообразный выступ. Это достигается подъёмом и спуском резца в процессе обработки заготовки.

В балансирном торцовочном станке пильный узел крепится под столом. Нож поднимается 10-12 раз в минуту с помощью педального механизма.

Наконец, существует стационарный станок для торцовки. В нем нож глухо крепится в выбранном месте поверхности стола. Обработка заготовки производится без изменения её положения на столе и положения режущего инструмента по отношению к пиломатериалу.

Диски для торцовочной пилы: в чем между ними разница

Различий между используемыми на торцовочной пиле дисками не так уж и много и основные из них – это посадочный и наружный диаметр, а также геометрия режущего зуба. Если с размерами дисков все более или менее понятно (посадочное отверстие может быть либо 25мм либо 30мм, а их наружный диаметр составлять 210, 250 и 305мм), то вот с геометрией зуба следует разобраться подробнее.

Следует обратить внимание на величину зуба – чем он крупнее, тем грубее будет рез. Диском с крупным зубом вряд ли получится чисто разрезать ламинированные, лакированные или окрашенные заготовки – для этих целей нужно приобретать диск с мелким зубом

Также мелкий зуб хорошо себя показал при работе с алюминиевым профилем. Вообще в этом отношении пильные диски для торцовочной пилы можно разделить на три вида: для продольных резов, для поперечных и для чистовых распилов, которые, как правило, являются универсальными.
Если речь идет о массовом производстве или работе с толстыми заготовками, нужно обратить внимание на наличие тонких прорезей на диске – по сути, это температурные компенсаторы, в задачи которых входит поддерживание стабильного размера диска при его нагревании. Кроме того, такие диски являются менее шумными.

Диск для торцовочной пилы фото

И в заключение несколько слов о предприятиях, которые производят торцовочные пилы по дереву. Лидерами в производстве практически всех электрических инструментов являются компании Bosch и Makita, и их торцовочные пилы не исключение. Также неплохо показали себя на практике инструменты Metabo, Hitachi, DeWalt. Если говорить об отечественных торцовочных пилах, то здесь можно отметить инструменты Корвет. В общем, выбирать есть из чего – главное только не просчитаться с возможностями.

Ручная торцовочная пила Бош фото

Вот, в принципе, и все, что необходимо знать относительно такого инструмента, как торцовочная пила. Приобретайте, используйте его и помните, что этот инструмент достаточно опасный – не забывайте про технику безопасности и при работе будьте всегда предельно собранными, а главное трезвыми!

Технические характеристики

В стандартной версии торцовочная пила Девольт 713 приводится в рабочий режим штатным коллекторным электродвигателем 1650 ватт, снабженным эффективным электродинамическим тормозом пильной головки.

Размер диска диаметром 250 мм позволяет с высокой точностью выполнять ровные пропилы с максимальной глубиной 89 мм и шириной на углах 45 и 90° соответственно 114 и 162 мм.

Стабильные тяговые характеристики силового агрегата эффективно сочетаются:

с плавностью хода оригинального маятникового механизма;
функцией поддержки обрабатываемой заготовки скользящим упором;
возможностью оперативной настройки и надежной фиксации рабочего угла реза.

Безопасную замену диска обеспечивает надежная блокировка шпинделя.

Области применения ручных и стационарных моделей

Торцовочная пила – это электрический ручной инструмент, предназначенный для распиловки и обработки различных материалов (дерево, металл и пластик). В зависимости от назначения подобное оборудование классифицируется следующим образом: торцовочная и торцово-усовочная, маятниковая и циркулярная пила (электрическое стусло).

Ручная дисковая пила отличается от торцовочной пилы лишь тем, что у неё отсутствует станина с поворотным столом, что делает её более мобильной, и это особенно важно при бытовом использовании. Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы)

Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ

Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ.

Использование ручной дисковой пилы при обработке деревянного баланса

Ручные модели используются на строительных площадках и в домашних условиях, а стационарно устанавливаемые − в условиях мастерских или цехов различных видов производств. Маятниковые пилы используются при работе с металлом, что необходимо при изготовлении металлоконструкций в различных сферах производства. Подобное оборудование устанавливается стационарно, а для работы используются специальные пильные диски.

Видео: Как Пользоваться Торцовочной Пилой

Пилы HAMMER выполняют сложные операции распиловки древесины и ее производных. Инструмент используется в мебельных и столярных мастерских. Его актуально использовать при ремонте деревянных конструкций и работе в частном доме.

Общие характеристики пиломатериалов

Митра пила или отделка обеспечивает равномерный разрез под заданным углом.
Конструкция состоит из литого металлического основания и пилы, двигателя и трансмиссии.
Инструмент крепится к основанию на плоской твердой поверхности.
Режущий диск установлен на поворотном механизме, который обеспечивает его подвижность в вертикальной плоскости.

Двигатель и коробка передач расположены в верхней части инструмента и выносят пыль.
Мотор коллекторный и асинхронный. Первый требует постоянной замены щетки, но имеет больший крутящий момент.
Метропилы оснащены двигателями до 2 кВт. Время непрерывной работы и срок службы инструмента зависят от его прочности.
Модели отличаются дизайном. Некоторые из них имеют защитную крышку, которая полностью закрывает режущий диск при выключенной пиле.
Качественный разрез обеспечивается фиксацией постоянного числа оборотов диска

Поэтому наличие такого регулятора является важной составляющей пилы.
Работа с длинными заготовками требует выбора станка с удлинителем стола.
Для профессионального, частого использования следует выбирать модели с лазерной указкой на место разреза. Это упрощает мастера и обеспечивает точные разрезы.

READ 7 лучших обзоров ручной пилы Качественные инструменты для деревообработки и плотницких работ

Распиловка древесины. Это пыльная задача, требующая качественной системы сбора отходов. Мешка для пыли достаточно для нечастого использования. Предполагая частую работу, предпочитают пилы с функцией подключения пылесоса.

Колесная пила HAMMER STL1200

Пила HAMMER STL1200 имеет электродвигатель и устанавливается на рабочий стол.

Обрезка предназначена для комбинированной резки деревянных заготовок, в том числе с пластиковым покрытием.

Характеристики распределительной коробки HAMMER STL1200:

Щеточный мотор 1200 Вт.
4800 оборотов пильного колеса в минуту,
Функция контроля доступа к диску,
Вес 12 кг
Размер круга 210 мм,
Посадочное отверстие 30 мм,
Глубина резания 65 мм под углом 90 °, ширина 260 мм,
Двусторонний наклон до 45 °,
Работа от сети в 220 В,
Мешок для пыли
Китайского производства.

Особенности модели HAMMER STL1200:

Прозрачная защитная крышка
Леска лазерного наведения для кошения,
Наличие трубы для подключения пылесоса,
Компактный размер
Прочная алюминиевая основа
Плавный старт
Поддержание постоянного числа оборотов под нагрузкой.

Митровая пила HAMMER STL1200 доступна в следующей конфигурации:

Руководство по эксплуатации
Гарантийный талон
Митра пила
Режущий диск
Верхняя защитная крышка
Удлинитель на рабочий стол
Фронтальный акцент
Набор ключей
Щетки для двигателя.

Руководство пользователя HAMMER STL1200

1. Установка пилы:

Меры предосторожности при работе с HAMMER STL1200:

Отключайте инструмент во время перерывов,
Используйте кабель по назначению. Не тяните при выключении машины,
Поддерживать порядок на рабочем месте,
Использовать пилы, рекомендованные производителем,
Перед обработкой удалите металлические элементы из материала,
Убедитесь, что пила не касается поворотного стола под углом 90 и 45 °,
Всегда используйте функции безопасности устройства,
Использовать средства индивидуальной защиты,
Следуйте рекомендациям по работе с пилой.

Источник

Митропилий. Это категория электрических деревообрабатывающих инструментов, без которых невозможно представить ни одну профессиональную мастерскую. Они предназначены для обрезки деревянных заготовок, т.Е. Поперечного сечения. Этот инструмент используется в строительстве, ремонте и плотницких работах. Отделку часто можно встретить на мебельных фабриках, а также на предприятиях, которые производят отделочные элементы.

Никто не сомневается, что митрополиты незаменимы в профессиональной сфере. Однако, что касается их домашнего использования, ответ не так очевиден.

Рейтинг производителей торцовочных пил

Торцовочные пилы, как и прочий электрический инструмент, производят во многих странах мира все известные бренды, работающие на этом рынке оборудования. В нашей стране наибольшей популярностью пользуются:

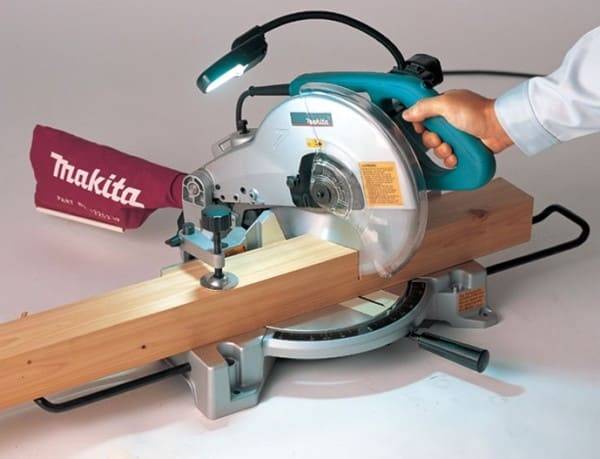

Из зарубежных компаний- (Германия), «Makita» (Япония) и «Metabo» (Германия).
Из отечественных: «Зубр» и «Энкор-Корвет».

Торцовочная пила модель «Энкор Корвет-4-430»

По понятным причинам в бюджетном сегменте оборудования наибольшей популярностью пользуются отечественные модели, а в классе профессионального инструмента − более дорогие зарубежные аналоги. Модели каких производителей наиболее популярны, определить достаточно сложно, т.к. по основным параметрам они схожи, а выбор пользователей в этом случае осуществляется на личных предпочтениях к марке инструмента по предшествующему опыту работы с конкретным брендом.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что может торцовочная пила?

— точно, аккуратно и быстро резать под углами от 90 до 30 градусов наличники, плинтуса и другие длинномерные детали из дерева, пластика и композитных материалов.

— делать угловые запилы в декоративных элементах

— резать длинномерные детали под углами от 90 до 45 градусов по вертикали;

— выбирать угловые пазы

— выбирать прямые пазы (вместе со стамеской или реноватором)

— делать аккуратные и точные прямые резы

Благодаря этим возможностям торцовочная пила пользуется большой популярностью у строителей, столяров, мастеров-отделочников, мастеров багетных мастерских, сборщиков мебели и деревянных дверей. Да и в мастерской домашнего мастера бытовая торцовочная пила не будет лишним инструментом.

Как резать под углом

Конструкция торцовочной пилы позволяет нарезать заготовки под любым углом и наклоном. Сделать это можно при помощи поворота платформы:

выставляем на платформе необходимый угол и фиксируем его при помощи специальной ручки;
надежно фиксируем деталь при помощи струбцины;
включаем агрегат и отпускаем диск вниз.

Второй способ связан с изменением угла наклона диска по вертикали:

ослабляем фиксатор;
перемещаем струбцину;
выбираем на шкале наклона диска нужный угол;
зажимаем фиксатор;
закрепляем заготовку в струбцине;
включаем инструмент и приступаем к работе.

Примечание!!! Результаты работы торцовочной пилы будут неудовлетворительными, если инструмент не был настроен. Подробнее об этой операции можно узнать в инструкции по эксплуатации или в интернете.

Надеемся, что эти простые советы помогут новичкам быстрее освоиться с эксплуатацией торцовочной пилы.

Материалы и инструменты

Проще всего изготовить самодельный отрезной станок из болгарки и шлифмашинок, которые могут использовать круги различного диаметра. Выбирая используемую болгарку, необходимо помнить о том, что модели, которые способны работать с дисками диаметром более 150 миллиметров, отличаются универсальностью в использовании, а такой станок справится с обработкой различных по своим размерам пиломатериалов. Оптимальные показатели мощности болгарки составляют 800 Ватт и более.

Станину и кронштейн проще всего выполнить из металлического уголка, который сваривается или крепится на заклепках

Качеству фиксации болгарки следует уделить должное внимание, так как впоследствии при обработке материалов именно на имеющееся крепление приходится повышенная нагрузка, что может привести к поломкам маятникового механизма

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

READ Как Снять Диск С Ручной Циркулярной Пилы

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Назначение и применение торцовочных пил

Чтобы вручную распилить материал под углом, да ещё и ровно, нужно приложить немало усилий и использовать специальные приспособления. Для облегчения этого процесса изобрели электрические торцовочные пилы. Они дают возможность распиливать заготовки точно под требуемым углом и наклоном. То есть, изменять угол можно как в горизонтальной плоскости, так и в вертикальной. Инструмент нашёл применение у монтажников, столяров и отделочников. Торцевые пилы используются для производства мебели, дверей, плинтусов, окон, укладки полов и много другого. Инструментом можно распиливать не только дерево, но также пластиковые и металлические уголки и трубы.

Резка металла торцовочной пилой

Торцовочной пилой работать удобно, легко и быстро.
