Как пользоваться шаблоном для заточки цепи

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Мнение эксперта
Артём Крикунов
Консультант по подбору инструмента ООО “ВсеИнструменты.ру”

Совет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

  1. Высокая скорость выполнения работы — примерно 5 минут.
  2. Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
  3. Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

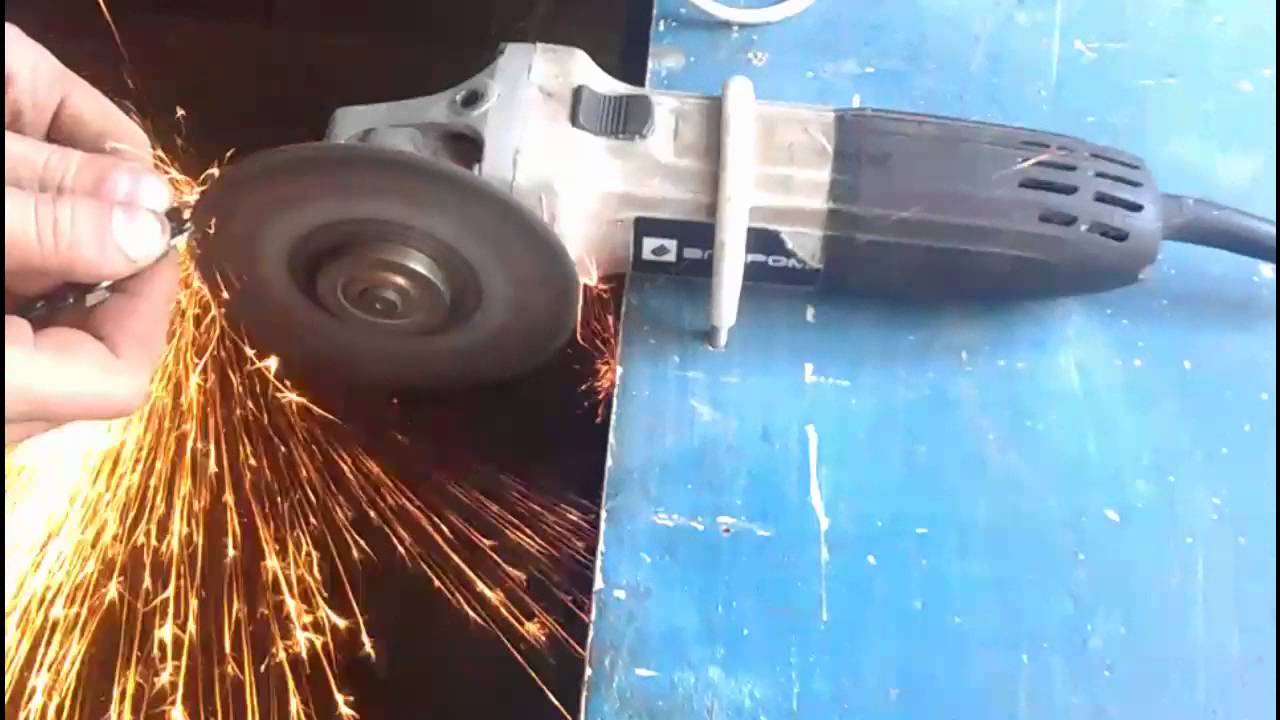

Как заточить при помощи УШМ

Метод требует навыков и умения. В отличие от заточного станка здесь нет ограничителей. От мастера требуется аккуратность и соблюдение правил техники безопасности. Пользоваться способом лучше опытным людям. Болгарка (УШМ) предварительно надежно крепится на столе или другом устойчивом месте.

Лучше сделать специальный хомут для этого. После фиксации проверяют, есть ли вибрация, включая в тестовом режиме инструмент на несколько минут. Если условия удовлетворительные можно начинать работу. Непосредственно сама заточка цепей для бензопил своими руками болгаркой осуществляется подводом звена к абразивному кругу.

В заключении можно сказать, что как бы не делалась заточка цепи для бензопилы своими руками, главное аккуратность и точность мастера. При ручной обработке возможны ошибки углов и неравномерность стачивания металла, а при машинной возникают риски получения травм.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилы ФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Причины затупления зубьев цепи инструмента

Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.

К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:

неправильно выставленное натяжение цепи;
использование низкокачественного масла, которое не попадает в соединения между звеньями, и тем самым не осуществляет качественную смазку

Особенно категорически противопоказано использовать отработку в качестве смазки;
важно учитывать тип распиливаемой древесины, иначе цепь может очень быстро затупиться. Специально для работы с древесиной высокой твердости следует использовать цепи с победитовыми напайками на зубьях;
попадание под режущие части посторонних материалов, например, металл, камень, пластик, песок, стекло, земля

Незначительное попадание земли или песка на цепь инструмента ускоряет притупление кромок в 10 раз;
длительная эксплуатация инструмента без перерыва. В ходе пиления режущие части подвергаются такому негативному влиянию, как нагрев. Чем выше температура металла, тем быстрее происходит притупление зубьев, поэтому специалисты рекомендуют делать перерывы в работе инструментом (примерно через каждые 2 часа перерыв на 10-20 минут);
неправильный выбор цепи под технические параметры инструмента
Этому моменту также следует уделить особое внимание, иначе это приведет не только к быстрому притуплению звеньев инструмента, но и снижению ресурса двигателя.

Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.

Это интересно! Совет для начинающих пильщиков: перед тем, как работать бензопилой, рекомендуется дополнительно смазать цепь моторным маслом. Вы наверняка замечали, что новые изделия имеют некую смазку. В процессе смазка цепи осуществляется через специальный канал маслонасоса, но не будет лишним, если перед работой, вы дополнительно нанесете смазывающее вещество прямо из бутылки или со шприца.
