Как подключить шуруповерт 12в к сети

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Сборка нового аккумуляторного блока показана в видеоролике.

Инструкция по изготовлению

Переделку надо начать с определения полярности подключения источника питания к двигателю электроинструмента. В большинстве случаев на контактах шуруповерта полюсность не указывается.

Втычные контакты на корпусе электроинструмента.

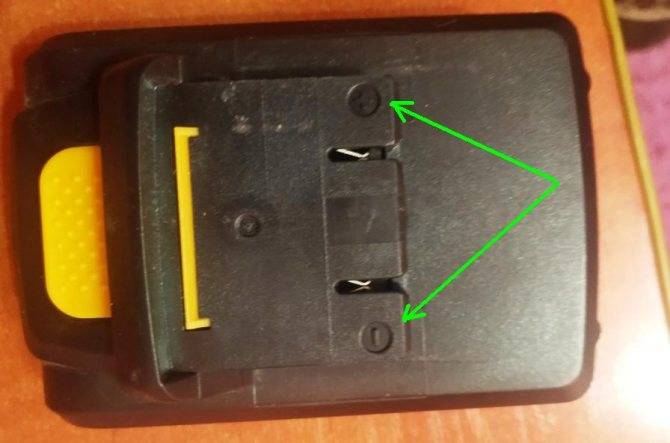

В этом случае надо посмотреть на аккумулятор – на нем должны быть обозначены плюс и минус.

Обозначение полярности на корпусе аккумулятора.

Определив полярность, надо пометить полюса на контактах электроинструмента (хотя большой беды в случае переполюсовки не будет – вал просто будет вращаться в противоположном направлении, что легко устраняется переключателем реверса).

Маркировка полярности на корпусе шуруповерта.

Далее надо припаять к пластинам провода достаточного сечения (по принципу «чем толще, тем лучше», но соблюдая границы разумности и удобства).

Подпайка проводов к контактам электроинструмента.

На другом конце проводов неплохо предусмотреть разъем для подключения, рассчитанный на максимальный ток. Тогда шуруповерт можно будет хранить отдельно или использовать различные источники напряжения. Но можно выполнить электроинструмент, провод и БП в виде единой системы. Так тоже удобно – нет риска забыть или потерять источник питания, если он небольших размеров.

Сетевой шуруповерт в виде единой системы с источником питания.

Дальше надо решить еще одну проблему. При переделке электроинструмента для питания от бытовой сети аккумулятор должен быть исключен из работы. Но шуруповерт сбалансирован так, что им удобно работать, если батарея установлена. Если ее убрать, то центр тяжести сместится, держать инструмент станет неудобно и рука будет быстро уставать. Поэтому, если есть возможность, надо срезать часть корпуса АКБ так, чтобы исключить электрический контакт батарей с клеммами шуруповерта. Сделать это можно «болгаркой» или просто ножовкой.

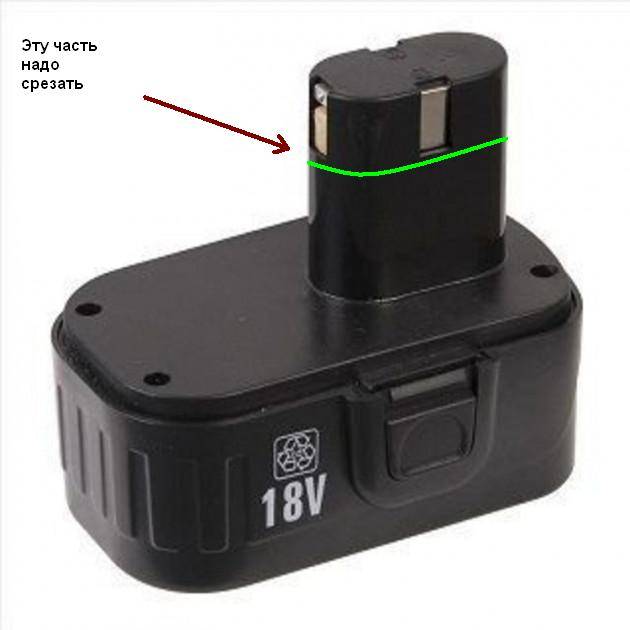

Удаление части корпуса АКБ с контактными площадками.

Если конструкция АКБ такова, что удалить контактную часть затруднительно, надо разобрать корпус батареи, удалить аккумуляторы и на их месте надежно закрепить подходящий по весу и размерам груз.

Рекомендуем к просмотру видео-трилогию переделки 18 вольтового шуруповерта в сетевой.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами. Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Выпаять постоянный резистор.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

блоки питания китайского производства напряжением 24 V;
БП самостоятельной сборки;
разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
подают питание на переделанный блок;
вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
надфилем стачивают на нем углы;
изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

Предварительно разбирают приобретенное изделие.
Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Блок питания и немного теории

Форумы и поиск в интернете подсказал мне стандартную судьбу человека, который решил изготовить сетевой шуруповёрт своими руками из аккумуляторного — это долгое изучение теоретической части (в случае отсутствия профильного или вообще технического образования, как это было и со мной), быстрый поиск необходимых импульсных блоков питания, понимание, что потратить предстоит пару тысяч рублей, и выбор в пользу покупки нового шуруповёрта на замену.

Действительно, посмотрим на теорию. Мой PRORAB работал от 12V аккумулятора, о том же говорила маркировка на его двигателе. Мощность устройства производитель, по традиции, не указывает, так как цифры получаются не очень впечатляющие на фоне проводных аналогов. Потому необходимо было прикинуть, с какими параметрами понадобится блок питания для шуруповёрта.

Замер потребления моторчика на отказе показал, что понадобится порядка 100 В*А для того, чтобы показать максимум производительности. Примерно такие же параметры советовали гуру на форумах для 12 Н/м крутящего момента — брать импульсник на 8−10А. Стоимость такого блока выходит в 1000 р. плюс провода, вилка и другая обвязка, что тоже многовато.

Выход нашёлся достаточно простой — если нет своего блока питания, то он точно будет на работе. Причём практически в любой компании — ведь везде есть ИТ-отдел, который, скорее всего, сопровождает и чинит ноутбуки сотрудников. Туда я и направился. В завалах электроники «на выброс» нашлась куча блоков питания с самыми разными параметрами. Выходов на 12V не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15V/5A, или 75В*А, вполне мне подходящими. Интересным вариантом был Sony с 19V, но так серьёзно напрягать китайца не хотелось.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
все провода должны быть надежно припаяны.

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

Советы по эксплуатации сетевого шуруповерта

Эксперты рекомендуют следовать определенным правилам всем, кто решился на реконструкцию шуруповерта и конструирование блока питания 12В для шуруповерта своими руками. Инструкция по модернизации инструмента включает такие советы:

Сетевой шуруповерт можно эксплуатировать сколько угодно и не беспокоиться о том, что батарея разрядится. Однако такому инструменту необходим отдых. Потому делайте пятиминутные перерывы во избежание перегрева или перегрузки инструмента.
Работая с шуруповертом, не забывайте крепить провод в области локтя. Так эксплуатировать прибор будет удобнее, а шнур не будет мешать при ввинчивании шурупов.
Проводите систематическую очистку блока питания шуруповерта от скоплений пыли и грязевых отложений.
Новый аккумулятор предусмотрен заземлением.
Не применяйте для подключения к сети больше одного удлинителя.
Такой прибор не рекомендуется для использования в высотных работах (от двух метров).

Придерживаясь вышеописанных рекомендаций, вы сможете эксплуатировать шуруповерт дольше и продлить его рабочее состояние, надолго отложив покупку нового инструмента.

Теперь вы знаете, какой блок питания нужен для шуруповерта 12В, и какие материалы использовать для того, чтобы сделать такую конструкцию самостоятельно в домашних условиях. Нет необходимости заменять старый шуруповерт на новый. Радикальное решение стоит принимать, только если агрегат полностью вышел из строя, а «сдохший» аккумулятор – не проблема для умельца. Достаточно лишь иметь понятие о радиотехнике и вооружиться паяльником. Тогда и справиться с поставленной задачей будет проще.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Переделка аккумуляторного шуруповёрта

Собственно, к переделке.

Так как у меня был полностью готовый блок питания с достаточной длиной провода (1,8 метра), я решил его не наращивать и не пытаться перенести блок в корпус аккумулятора, как планировал изначально. Ухудшать неплохую развесовку ПРОРАБА тоже не хотелось, потому принял решение оставить аккумулятор как есть, просто заведя в него проводное питание. Получилось как нельзя лучше:

Сетевое питание шуруповёрта;
Отличная балансировка — с тяжёлым «низом»;
Возможность отсоединить «сетевой» аккумулятор и подключить свежий.

Пожалуй, создание такого «сетевого» аккумулятора — перспективная мысль и на более промышленных объёмах, как резерв для набора аккумуляторного инструмента.

Далее превращаю свой рассказ из записи о том, как готовился я, в инструкцию для людей, которые только планируют превратить свой аккумуляторный шуруповёрт в сетевой.

Подготовка блока питания

Первый шаг — подготовка блока питания от ноутбука. Вся подготовка состоит в том, чтобы удалить штекер, который подходит к ноутбуку и подготовить провода к пайке.

Отрезаем штекер, но не выбрасываем — на нём мягкая пластиковая облатка, которая нам ещё пригодится.
С помощью ножа зачищаем от внешней изоляции ~5 сантиметров провода;
В большинстве своём эти кабели имеют вид, когда один провод в виде «облатки», волосками охватывает внутренний. Этот «внешний» провод аккуратно отделяем и закручиваем, превращая в нормальный;
Такую конструкцию не грех и изолировать — в дело вступает изолента.

После изоляции проводов подготовка блока питания закончена, приступаем к аккумулятору.

Подготовка аккумулятора

С аккумулятором работы чуть больше.

Снимаем с шуруповёрта, раскручиваем корпус;
Убираем все механические части. Видим банки аккумулятора, удерживаемые вместе (привет китайцам) скотчем. Вынимаем банки из аккумулятора;
Откусываем два контакта и снимаем верхнюю банку, на которой держится клемма аккумулятора — далее все операции будем производить с ней, а остальной блок банок оставляем как балласт. На клемме уже припаян один провод, добавляем второй и обматываем для надёжности изолентой;
Готовим корпус: сверлим в нём дыру радиусом чуть меньшим, чем доступная нам облатка от срезанного штекера на блоке питания.

На этом подготовки закончены. У нас имеется:

Корпус аккумулятора с дыркой;
Банка аккумулятора с клеммой и двумя выходящими проводами от неё;
Провод блока питания со стопорной облаткой и двумя изолированными проводами.

Пора собирать.

Пайка и упаковка

Начинаем собирать то, что подготовили.

Ставим паяльник греться, а пока заводим в отверстие корпуса аккумулятора провод от блока питания. На фото я дополнительно положил одну из банок так, чтобы она поддерживала провод и не давала ему провиснуть, а за компанию — улучшала балансировку корпуса;
Устанавливаем банку примерно на место, где она будет стоять, и примеряем провода. После примерки в удобном положении (провод можно протянуть сквозь корпус подальше) начинаем пайку. Не забываем, что ток у нас постоянный, и следует проверить полярность перед соединением проводов;
Припаиваем оба провода и изолируем места пайки изолентой;
Устанавливаем банку с клеммой на её место, размещаем провода внутри так, чтобы можно было собрать корпус полностью;
Отрезанный кусочек облатки штекера туго вгоняем в отверстие в корпусе аккумулятора, чтобы зафиксировать провод в нём;
Собираем корпус аккумулятора.

Кстати, перед пайкой можно проверить работоспособность всей системы. Я, к примеру, зажал провода обычными прищепками (работа ведь бытовая, не DIY в готовой мастерской какой-нибудь) и подключил верхнюю часть корпуса аккумулятора к шуруповёрту.

На этом наша работа закончена, можно проверять изделие и хвалиться всем, какой хороший сетевой шуруповёрт получился из аккумуляторного.
