Сколько времени нужно для полного заряда
Сколько времени заряжается аккумулятор шуруповёрта? Следует уточнить, в каких целях заряжается. Производители стремятся ускорить время зарядки, для снижения перерывов в работе и повышения конкурентности. Поэтому устанавливают максимально допустимые значения зарядного тока. Часто жертвуют зарядом в 10–20 % ёмкости в конце зарядного цикла.
Это видно на графике заряда литиевого элемента питания. Где за первый час зарядки набирается 70 % ёмкости, за второй час — ещё 20 %, что составляет уже 90 %, а на набор последних 10 % уходит ещё 1 час, всего 3 часа. А штатная зарядка «Бош» из Китая заряжает литиевый аккумулятор всего за 30 минут. С учётом этих тонкостей теперь можно ответить на заданный вопрос.
Для работы инструмента аккумулятор достаточно зарядить один раз. В случае необходимости можно не дожидаться окончания времени заряда, и уже через половину времени стандартной зарядки приступить к работе. Недозаряд элементов питания в единичных случаях не несёт негативных последствий.
Для проведения тренировочных циклов требуется максимальная зарядка батареи и тем более для восстановления её ёмкости. Как это сделать на штатном зарядном устройстве, если оно автоматически отключается? После стабилизации напряжения, через 20–30 минут можно снова продолжить заряд аккумулятора на штатном устройстве. Он возьмёт ещё объём энергии. Цикл заряда стоит проводить до трёх раз. Так аккумулятор будет заряжен почти 100 %
Это важно, чтобы в последующем тренировочном цикле разряда был задействован весь объём электролита
Новые Ni-Cd и Ni-MH элементы заряжаются на штатном устройстве от 1 до 8 часов, согласно паспортам разных производителей. Такой разброс во времени вызван разными настройками величины зарядного тока, в зависимости от позиции изготовителя в этом вопросе. Кроме того, зарядные устройства даже одного производителя могут иметь разброс до 2 часов из-за погрешности настроек, ведь на конечном этапе зарядки ток снижается крайне медленно. А минимальный ток будет всегда.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Совет! В процессе длительной эксплуатации шуруповёрта фактическая ёмкость снижается. Полезно измерить время заряда новых аккумуляторов после проведения тренировочных циклов и записать на корпусе. Сравнивая с последующим временем заряда через год, два, можно понять, какую часть ёмкости потеряла АКБ.
Новые литиевые (Li) аккумуляторы заряжаются от 30 минут до 120. Это также зависит от настроек зарядного устройства у каждого производителя.
Способы зарядки без использования специального зарядного устройства
Когда стандартное зарядное устройство отсутствует или просто поломалось, можно обойтись и без него. Умельцы придумали разные способы пополнения аккумуляторного заряда от разных источников. Чтобы зарядить аккумулятор шуруповерта без зарядного устройства обычного образца, можно воспользоваться:
- автомобильной зарядкой;
- зарядным устройством универсального типа;
- внешними источниками электроэнергии.
Оптимальным вариантом автомобильной зарядки выступает устройство с возможностью регулирования величины напряжения и силы тока. Главное в таких случаях – это избегнуть перезарядки. Для этого зарядный ток устанавливают в таких пределах, чтобы процесс шел от 0,5 до 0,1 А*ч в зависимости от величины общей емкости. Например, если она составляет 1,3 А*ч, то сила тока должна быть от 650 до 130 мА.
Универсальные зарядки удобны на практике. У них много дополнительных настроек, позволяющих оптимальным образом подобрать подходящие токовые параметры для подзарядки аккумуляторов от разных электроинструментов.
Внешние источники электроэнергии применяют в основном для изношенных шуруповертов, для которых нецелесообразно с экономической точки зрения приобретать новые АКБ. В таких случаях электроинструмент модернизируют определенным образом, при этом разрабатывается соответствующая схема соединений. Примером может служить переделанная USB-зарядка, дополнительно оснащенная предохранителем.
Зарядка шуруповёрта без зарядного
Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.
А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.
Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.
https://youtube.com/watch?v=PFKHKkEnTFM
Originally posted 2018-04-06 09:06:40.
Экспресс-метод тестирования: измеряем U на полюсах АКБ
Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.
Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене. Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.
Особенности литиевых батарей
Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.
Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.
Что предпринять, если не подзаряжается аккумулятор?
Если техника не заряжается, причина бывает в вышедшем из строя аккумуляторе или в поврежденном зарядном устройстве. Иногда его клеммы и аккумулятор начинают плохо взаимодействовать, для устранения проблемы ЗУ разбирают и подгибают контакты.
Иногда в ходе разборки обнаруживается, что клеммы окислились или загрязнились. Для устранения проблемы их протирают специальным средством для очистки или спиртом.
Если емкость никель-кадмиевых батарей существенно уменьшилось, их можно попробовать разогнать. Для этого их разбирают, с помощью мультиметра находят нерабочие элементы и подзаряжают более высоким током, после чего повторно разряжают. Таким образом можно частично восстановить емкость. Другое решение – разобрать два аккумуляторных блока, удалить неисправные банки и соединить целые. После этого восстановленное устройство несколько раз заряжают и разряжают.
Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)
Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.
В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток
Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита
Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется
Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.
Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.
Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.
Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.
Для чего нужно это делать
Как уже было сказано, многое зависит от того, какого вида батарейки находятся в шуруповерте. Если речь идет о более современных и дорогих литиевых аккумуляторах, их специально разряжать не потребуется. Будет достаточно, если вы просто достанете аккумуляторный блок из инструмента и оставите его на несколько дней. Литий-ионнные АКБ легко разряжаются сами. Что же касается никель-кадмиевых элементов, с ними придется повозиться чуть дольше.
Дело в том, что именно этот вид батареек обладает так называемым «эффектом памяти». Например, если зарядить батарею на 60 процентов, а не на 100 (так часто бывает, когда требуется срочная подзарядка и продолжение работы), при следующем цикле никель-кадмиевые батарейки будут «думать» о 60 процентах как о полном заряде и работать соответственно, не в полную силу. Таким образом, они не будут полноценно использовать ресурс своей реальной емкости. Если этот «эффект памяти» не снять, не «стереть», продуктивность работы инструмента значительно снизится. Убрать же возникший «эффект памяти» возможно только в том случае, если полностью разрядить батарею.
Полная разрядка аккумулятора может понадобиться, если планируется восстановление АКБ шуруповерта — с целью узнать, сколько «банок» работает плохо и какие из них нужно заменить. Но чаще всего она требуется именно по причине особенностей работы «кадмиевых» элементов.
Особенности зарядки аккумуляторов разных типов
В шуруповертах устанавливается несколько типов аккумуляторов – никель-металлогидридный, никель-кадмиевый и литий-ионный. Каждый имеет уникальные черты, а зарядка выполняется с учетом рекомендаций для данного вида.
Никель-кадмиевый
Самый популярный тип батарей, его преимущества – компактные размеры, низкая стоимость и большая емкость. Выдерживает свыше тысячи циклов перезарядки в зависимости от качества материалов, используемых при их изготовлении, а также соблюдения условий использования.
Этот вид аккумуляторов имеет существенный минус – эффект памяти. Если прерывать их зарядку до окончания, емкость батареи будет со временем уменьшаться. Кроме того, их производство очень токсично, поэтому часть европейских стран отказались от их использования.
Никель-металлогидридный
Эти аккумуляторы представляют собой новое поколение техники предыдущего типа, их производство и эксплуатация практически полностью безопасны для экологии. Эффект памяти у них проявляется в значительно меньшей степени. Имеют существенный недостаток – высокий ток самозаряда. Батареи этого типа хранят полностью заряженными, а если они не эксплуатируются в течение 30 дней, рекомендуется повторно восстанавливать их емкость.
Литий-ионный
Аккумуляторы этого типа считаются самыми лучшими. Заряжаются быстро, эффекта памяти не имеют. Такие батареи не нуждаются в полной разрядке, а подключать к питанию допускается по мере необходимости. К недостаткам относится высокая стоимость, а также боязнь низких температур.
Литий-ионные аккумуляторы шуруповерта правильно заряжать при температуре от 10 до 40°С, а если они во время этого процессора нагреваются, их следует охладить, чтобы не допустить поломки.
Принцип работы ЗУ
Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса. Хотя этот ток напрямую связан с максимальным рабочим, потому обычно здесь проблем нет. Кроме того, иногда выводят разъем для балансировки аккумуляторов шуруповерта. В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки. Сверление отверстий для литий-полимерного аккумулятора — тоже не проблема. Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину. А чтобы пользоваться шуруповертом, пока аккумулятор будет заряжаться, можно сделать сетевой адаптер. После последней разрядки аккумулятора его отключают от зарядного устройства и хранят без подключения к шуруповерту.
Как сделать что-то самому, своими руками — сайт домашнего мастера
Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую! Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез. Для этого полная разборка шуруповерта не потребуется.
Во время тренировки заряжать аккумулятор следует около 10 часов, чтобы снабдить его максимально возможной энергией. Надеемся, статья была вам полезной. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi изображен ниже , очень проста — откручиваем шурупы по периметру и разъединяем корпус. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1.
Ёмкость штатного аккумулятора — 1 А-ч. Шуруповёрт комплектуется двухсторон- ней битой фото 3. Собираем 12V аккумулятор шуруповерта на 5 Ah.
Шуруповерт не запускается – как решить вопрос
При проверке работы шуруповерта при наполовину заряженном аккумуляторе, двигатель запускался даже под нагрузкой стабильно. Но когда он был заряжен полностью, то шуруповерт, даже на холостом ходу, запускался только после многократного нажатия на клавишу включения.
Полазил щупом осциллографа по плате BMS и выяснил, что срабатывает защита по току. Дело в том, что в момент пуска двигателя шуруповерта сопротивление его обмоток определяется активным сопротивлением проводов и составляет десятки Ом. Поэтому пусковой ток в первый момент может составлять и сотню ампер.
Для исключения ложных срабатываний защиты в плате BMS обычно предусмотрена задержка ее срабатывания около 100 ms, что очевидно для данного шуруповерта оказалось недостаточно. Для стабильного запуска двигателя потребовалось увеличить задержку для срабатывания защиты до половины секунды (500 ms). Электрической схемы платы не было, поэтому решил увеличить время задержки методом научного тыка.
Предстояло найти точку в схеме, к которой припаять вывод конденсатора относительно минуса или плюса аккумуляторов. Для этого был взят конденсатор емкостью 0,47 mF и к одному из его концов припаян тонкий проводок. Второй его конец был припаян к отрицательному выводу аккумуляторов.
Затем свободным концом конденсатора производилось последовательное прикосновение ко всем выводам сопротивлений и конденсаторов, и каждый раз нажималась клавиша пуска двигателя на шуруповерте. Перед каждым следующим прикосновением выводы конденсатора замыкались, чтобы его разрядить и исключить повреждение схемы.
Но точку относительно минуса найти не удалось. Поэтому свободный конец провода был припаян к положительному выводу аккумулятора и проделана такая же операция, которая увенчалась успехом. Прикосновение вывода конденсатора к точке, указанной на фотографии двигатель шуруповерта стал запускаться уверенно даже под нагрузкой.
Для надежности решил увеличить емкость конденсатора до 2,2 mF. Он был одним концом припаян непосредственно к положительному выводу аккумулятора, а второй вывод подсоединен к левому выводу резистора 1 кОм с помощью проводника.
Возможно, есть и более рациональное решение, но проверка шуруповерта в работе показала эффективность установки дополнительного конденсатора. Двигатель как на холостом ходу, так и под нагрузкой запускался безотказно.
За $10 и пару вечеров удалось вернуть в строй, казалось бы, бесполезный шуруповерт. Надеюсь, что мой опыт поможет многим решиться на восстановление работоспособности заброшенных шуруповертов и других аккумуляторных инструментов.
Нестандартные методы зарядки аккумулятора шуруповерта
Бывает и так, что «родное» зарядное устройство от электроинструмента либо теряется, либо выходит из строя, а приобрести такое же — весьма проблематично. Многие спрашивают о том, можно ли правильно зарядить АКБ, подсоединив ее к какому-нибудь другому источнику питания.
Безусловно, это сделать можно. И такие способы зарядки не принесут батарее никакого вреда, если хорошо ознакомиться с характеристиками самого инструмента и любого другого зарядного устройства, которое может послужить альтернативным источником питания для аккумулятора.
Для того чтобы подобрать к вашему шуруповерту подходящий альтернативный зарядник, нужно знать показатели его вольтажа и емкости. Они обычно указываются на внешнем корпусе инструмента
Также следует обратить внимание и на полярность. Она может быть разной, в зависимости от фирмы-производителя
Это очень важно для правильного подсоединения батареи к ЗУ. Какое зарядное устройство подойдет, определяется следующим образом
Например, мы имеем 18-вольтовый шуруповерт с емкостью аккумуляторной батареи 2 А/ч. Значит, и зарядное устройство должно быть способным выдавать такое же напряжение, а мощности будет достаточно 200 миллиампер в час — поскольку полная зарядка такой батареи требует длительного времени. Лучше использовать зарядное устройство с возможностью регулирования силы тока, заряжая батарею 6-7 часов
Какое зарядное устройство подойдет, определяется следующим образом. Например, мы имеем 18-вольтовый шуруповерт с емкостью аккумуляторной батареи 2 А/ч. Значит, и зарядное устройство должно быть способным выдавать такое же напряжение, а мощности будет достаточно 200 миллиампер в час — поскольку полная зарядка такой батареи требует длительного времени. Лучше использовать зарядное устройство с возможностью регулирования силы тока, заряжая батарею 6-7 часов.
Для подачи тока на батарею можно использовать «крокодилы» небольших размеров. А чтобы контакт был хорошим, их можно дополнительно закрепить с помощью металлических проводков.
Если есть такая возможность, попробуйте провести зарядку аккумулятора шуруповерта автомобильным ЗУ
Важно помнить о том, что напряжение в данном случае должно выставляться самое минимальное. Определите, какая полярность у аккумулятора и автозарядника (как уже было сказано, она может быть разной)
Затем подсоедините клеммы от автомобильного зарядного устройства прямо к аккумулятору. Иногда для оптимального контакта приходится также использовать допополнительные «закрепители» в виде скрепок или гибких металлических пластин.
После таких нехитрых манипуляций остается только включить устройство в сеть и внимательно следить за процессом зарядки. Для начала может хватить минут 15-20, а когда в заряженном аккумуляторе шуруповерта будет повышаться теплоотдача, зарядное устройство следует отключить.
В последнее время стала весьма популярной замена аккумуляторов в шуруповерте с кадмиевых на литиевые, особенно среди профессиональных мастеров, использующих шуруповерт регулярно. Время зарядки АКБ в данном случае также будет зависеть от типа зарядного устройства. Если у вас обычный «штатный» зарядник, батарея может заряжаться от 3 до 7 часов. А если есть возможность приобрести современное импульсное зарядное устройство, будет достаточно часа с небольшим для того, чтобы привести батарею в рабочее состояние.
Как вам статья?
Мне нравитсяНе нравится
Самые частые причины поломки
К наиболее распространенным причинам выхода из строя аккумуляторов можно отнести:
- коррозию и окисление контактов из-за хранения в условиях высокой влажности;
- глубокий разряд по причине длительного неиспользования;
- выработка ресурса циклов заряда-разряда;
- у литий-ионных аккумуляторов может выйти из строя схема внутреннего контроля;
- большая потеря емкости по причине «эффекта памяти» у АКБ, склонных к подобному явлению;
- пересыхание электролита при длительной эксплуатации или хранении;
- механическое повреждение (в том числе, внутреннее) из-за ударов по корпусу батареи.
| Тип АКБ | Ресурс |
|---|---|
| NiCd | 500-1000 циклов заряд-разряд |
| NiMH | около 500 циклов |
| Li-ion | до 800 циклов или около 2 лет независимо от количества циклов |
Зарядные устройства часто теряют работоспособность из-за:
- коррозии и окисления контактов, вызванного теми же причинами;
- скрытого обрыва сетевого шнура (чаще всего около корпуса или вилки);
- выхода из строя внутренних компонентов;
- погнутых контактов из-за механического воздействия.
Для принятия решения о попытке восстановления работоспособности элементов питания и устройства пополнения заряда важно определить истинную причину неисправности

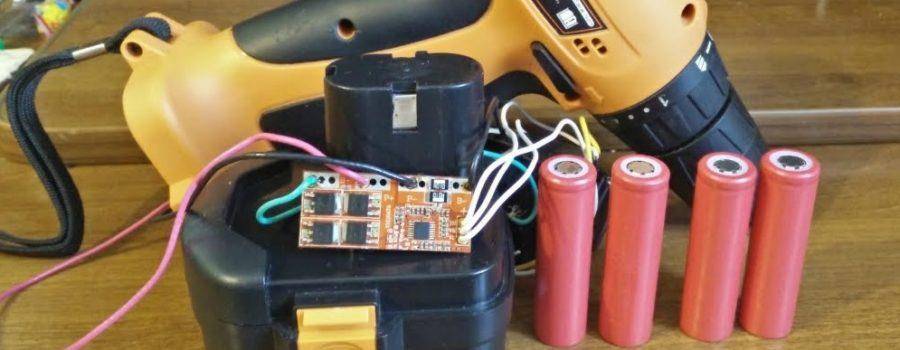

Выбор типа химии литиевых аккумуляторов
В первую очередь нужно определиться с выбором типа химии литиевых аккумуляторов. Здесь два варианта – либо литий железо фосфатные (LiFePO4), либо литий ионные (Li Ion). Но в любом случае при работе на такую мощную нагрузку нужно учитывать что аккумулятор должен быть способен отдавать необходимый ток без вреда для своего самочувствия! Разберем кратко особенности этих типов аккумуляторов.
Рабочая температура
Если предполагается пользоваться шуруповертом при минусовых температурах, то лучше выбрать литий железо фосфатные (LiFePO4) аккумуляторы. Диапазон температур при котором можно их разряжать -20 ~ 65 °С. У Li Ion емкость на морозе падает быстрее. Если работа в основном планируется при плюсовых температурах, то подойдут и те и другие. Но оба типа аккумуляторов (за исключением некоторых моделей LiFePO4) нельзя заряжать при отрицательной температуре. А верхний предел температуры при заряде у тех и других около 60°С.
Долговечность
Количество полных циклов заряд/разряд у LiFePO4 аккумуляторов более 1000, у Li Ion менее 500. Но! Если не до 0% разряжать и не до 100% заряжать, то количество циклов существенно возрастает. Хранение любые литиевые аккумуляторы лучше всего переносят наполовину заряженные при температуре 0 +10°C. Подробнее о хранении можно почитать в
Рабочее напряжение
Одна ячейка Li Ion аккумулятора при 100% заряде имеет напряжение 4,2 В, при полном разряде около 3 – 2,5 В. Среднее рабочее напряжение 3,7 В.
Одна ячейка LiFePO4 аккумулятора при 100% заряде имеет напряжение 3,6 В, при полном разряде около 2 В. Среднее рабочее напряжение 3,2 В.
Исходя из этого считаем количество последовательно соединенных ячеек для получения необходимого напряжения на выходе АКБ. Это принято обозначать числом последовательных ячеек + символ S (serial – последовательный). Напряжение при таком соединении суммируется.
последовательное соединение ячеек 3s 1p
Li Ion: 1S-4,2 В, 2S-8,4 В, 3S-12,6 В, 4S-16,8 В, 5S-21 В…
LiFePO4: 1S-3,6 В, 2S-7,2 В, 3S-10,8 В, 4S-14,4 В, 5S-18 В…
То есть к примеру, для 12 вольтового шуруповерта нужна АКБ Li Ion 3S, либо LiFePO4 4S.
Рабочий ток
В характеристиках аккумулятора обычно указывают номинальный и максимальный (пиковый) ток разряда. При номинальном токе он способен работать продолжительное время, а при пиковом – несколько секунд
Поэтому для такой мощной нагрузки как шуруповерт необходимо обращать внимание на этот показатель и выбирать высокотоковые модели аккумуляторов
На холостом ходу 12 вольтовый шуруповерт средней мощности потребляет ток 1-2 А, а при максимальной нагрузке (особенно в заторможенном состоянии) ток может достигать 30 А. Поэтому, если предполагается использовать например, аккумулятор GTF HG2 18650 3000 мАч с номинальным и пиковым токами соответственно 10А и 25А, то необходимо делать сборку минимум 3S2P, чтобы не перегружать аккумуляторы. При параллельном соединении двух аккумуляторов допустимые токи удваиваются, при соединении трех – утраиваются и т.д.
последовательно – параллельное соединение ячеек 3s 2p
Разновидности зарядных устройств
ЗУ делятся на несколько видов. Аналоговые со встроенным и внешним блоком питания, а также импульсные. Они отличаются габаритами, максимальным входным напряжением, долговечностью и рабочей температурой.
Аналоговые со встроенным блоком питания
Встроенное ЗУ делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку. Механизм дает минимальное необходимое напряжение и позволяет заряжать батарею без вынимания ее из корпуса.
Бытовые инструменты со встроенным аккумулятором имеют значительный недостаток. Они не способны работать продолжительное время без подзарядки. Поэтому шуруповерты со встроенным АКБ немобильны и больше пригодятся для бытовых работ. Помимо этого, аналоговые зарядные устройства дешевые и не способны выдерживать повышенные температуры.
Аналоговые с внешним блоком питания
Аналоговые зарядники с наружным блоком питания также обладают простой конструкцией. В нее входит тот же диодный мост, трансформатор, конденсатор и выпрямитель. На выходе получается напряжение до 18 вольт. ЗУ управляется с помощью небольшой встроенной платы контроллера. Главные недостатки аналоговых устройств с внешним блоком питания – необходимость постоянного подключения к батарее шуруповерта и ужасная компактность.
Импульсные
Самое современное решение, чтобы зарядить аккумуляторный шуруповерт – импульсное зарядное устройство. В отличие от аналогового, они менее подвержены перегреву, ведь в схему встроены элементы для контроля тепла. Импульсные ЗУ встраиваются в профессиональные и дорогие шуруповерты. Также они отличаются универсальностью и имеют встроенную функцию быстрой зарядки. Такие зарядники помогают восстановить аккумулятор в течение часа.
В сочетании с небольшими размерами, импульсные устройства являются лучшим решением проблемы зарядки батареи. Аналоговые со внешним блоком сильно отстают по технологичности, долговечности, надежности и компактности.
Тестируем банки аккумулятора
Когда первичная проверка показала, что АКБ работает неправильно, понадобится ее разобрать. Внутри корпуса вы найдете элементы, напоминающие обычные круглые батарейки, соединенные последовательно металлическими проводниками. Банок обычно 10 или 12. Каждая из них имеет напряжение в 1,2 вольта или 1,38.
Порядок действий следующий:
- полностью заряжаем аккумулятор;
- разбираем;
- визуально осматриваем цепь (нарушение контакта может оказаться искомой причиной возникшей проблемы);
- выпаиваем отдельные элементы;
- проверяем их мультиметром (нормальные показатели указаны выше);
- банки, выдающие слишком маленькое напряжение, заменяем на рабочие.
Никель-кадмиевые элементы можно, в принципе, попытаться восстановить. Для этого:
- в корпусе проделывают тонким шилом дырочку;
- заливают внутрь шприцом дистиллированную воду (примерно 1 кубик);
- отверстие закупоривают эпоксидным клеем.
- АКБ собирают.
В остальных случаях исправные элементы проще всего купить на радиорынке. Они обойдутся дешевле, чем новый аккумулятор
Важно только подобрать банки, имеющие совершенно аналогичные старым параметры и тип. То есть в металлогидридную АКБ нельзя ставить кадмиевые или литиевые элементы
