Как подключить бойлер к двухконтурному газовому котлу: нужен ли схема подключения для напольного энергонезависимого, настенного

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
Основание для установки напольных агрегатов должно быть из негорючих материалов.
Помещения котельных оснащаются вентиляцией и освещением.
Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.

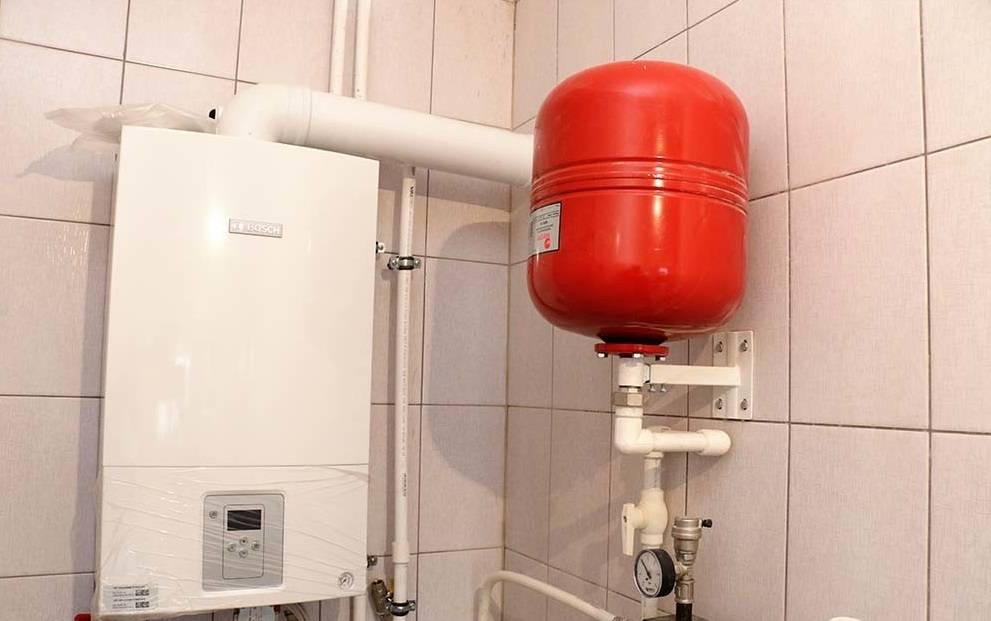

Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

Удаляют заглушки с патрубков.
Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
Устанавливают специальный фильтр на кране-отсекателе газа.
Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

Вход бойлера отопления;
выход бойлера отопления;
вход теплообменника ГВС;
выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

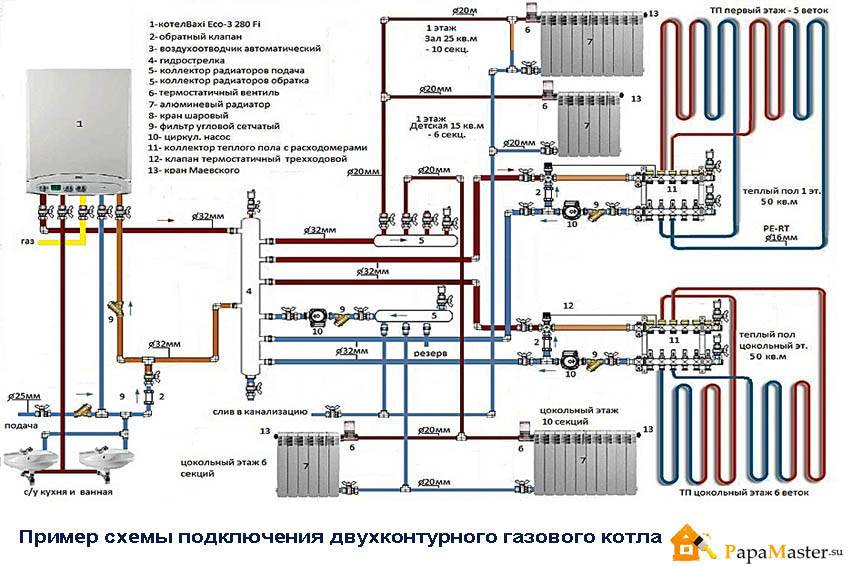

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

https://youtube.com/watch?v=f3zZBBYicSQ

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 15-30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт., максимальный внешний диаметр 285 мм., и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет. Емкости бака достаточно для пользования горячей водой, нагретой даже без участия котла.

Товары для дачи, сада и огорода

⇆

Бюджетный вариант Термекс Drift 15 U на 15 литров с баком из нержавеющей стали, с одной ступенью мощности ТЭНа 1,5 кВт. Внешние размеры 260х260 мм., высота 458 мм. Благодаря верхней подводке, бойлер можно устанавливать как на стену, так и на пол под котлом.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды, а также рекомендации по выбору оборудования.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой

Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
Дополнительно установить на каждый контур шаровой кран;
Закрепить обратные клапаны для регулирования направления потока воды;
Поместить фильтры для очистки;
Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Установка напольного двухконтурного котла

Если провести сравнение с настенным оборудованием, то при подготовке фитингов и материалов различий будет очень мало, особенно когда используется одинаковая схема подключения.

Варианты исполнения, не крепящиеся на стену, могут быть энергонезависимыми, в этой ситуации подключение напольных котлов к сети не потребуется. Самотечные системы предполагают наличие расширительного бака с переливом, группу безопасности ГВС создают согласно схеме подключения двухконтурного котла.

Если потребуется, то в магистраль внедряется циркуляционный насос, а в большинстве настенных аппаратов он встроен в корпус.

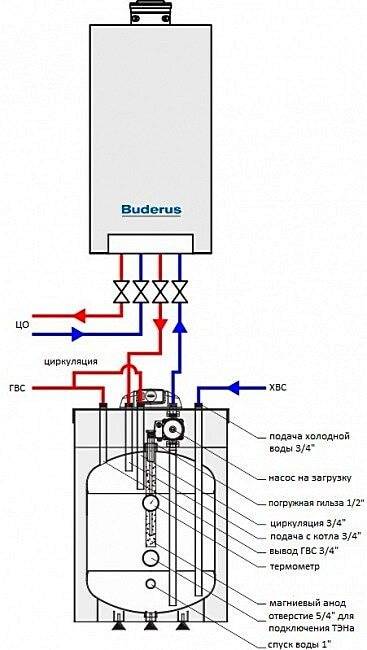

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см. В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Схемы обвязки бойлера косвенного нагрева и котла

Выбор схемы обвязки емкости ГВС и котла зависит от ряда критериев:

Модель газового котла;
Расстояние от бойлера до теплогенератора;
Тип системы отопления;
Обеспечение приоритета ГВС или отопления;
Наличие промежуточного оборудования – теплоаккумулятора, гидрострелки, коллекторов.

Подключение с насосом и обратными клапанами

Наиболее популярной схемой соединения БКН и котла является система с двумя насосами и обратными клапанами. Она применяется для напольных и настенных котлов без встроенного насоса.

Схема отличается независимостью работы контуров отопления и ГВС. Нагрев воды в БКН реализуется организацией циркуляции отдельно смонтированным насосом бойлера. Он включается и выключается по сигналу датчика температуры горячей воды. На выходе насоса установлен обратный клапан, препятствующий возникновению обратного протока от циркуляционного насоса отопления.

Насос отопления тоже имеет на выходе обратный клапан, преграждающий путь потоку от насоса бойлера. Насосы работают независимо – основной управляется котлом, бойлерный – термодатчиком емкости ГВС. В силу малых напорных характеристик и направления насосы не препятствуют работе друг друга.

Относительная независимость работы контуров дает незначительное падение температуры в системе отопление, более заметное чаще всего во время первоначального нагрева бойлера.

Подключение БКН с трехходовым клапаном

Подключение с трехходовым клапаном реализуется в двух случаях:

При наличии клапана, встроенного в котел;
При установке отдельного клапана.

Некоторые одноконтурные котлы имеют встроенный трехходовой клапан и функцию подключения бойлера косвенного нагрева.

БКН в этом случае выполняет роль второго контура. Автоматика поддерживает приоритет производства горячей воды, термодатчик подключен к управляющей плате котла. По заданию датчика трехходовой клапан направляет весь поток теплоносителя через бойлер, перекрывает линию на систему отопления.

Циркуляция в системе отопления теряет в этом случае свои качественные характеристики – скорость и объемный расход, наблюдается некоторое снижение температуры радиаторов.

Бойлер косвенного нагрева в системе с естественной циркуляцией

Применение бойлера в системе отопления с естественной циркуляцией имеет ряд своих особенностей. Работа БКН в системе такого типа чаще всего отличается низкой эффективностью.

Для оптимального качества работы БКН требуется выполнение следующих условий:

Бойлер должен быть установлен максимально близко к теплогенератору;
Диаметры подводящих труб должны быть не менее 32 – 40 мм.

БКН в гравитационной системе лучше установить как первый потребитель, за ним расположить систему отопления. Либо использовать вариант с установкой параллельно бойлера и первого радиатора системы, при этом следует установить запорную арматуру для балансировки. Установка бойлера далеко от источника тепла не даст необходимый температурный напор – удаленный участки гравитационных систем имеют низкую температуру.

При малом диаметре начальных участков труб (менее 32 – 40 мм) качество циркуляции значительно ухудшается из-за большого гидравлического сопротивления змеевика БКН. Рекомендуется системы с естественной циркуляцией модернизировать установкой насоса малой мощности – он в значительной степени улучшает циркуляцию.

Присоединение бойлера к промежуточным устройствам

Крупные системы с большим числом потребителей часто организуются через промежуточные устройства – гидрострелки и теплоаккумуляторы. Бойлеры в случае применения обоих устройств работают по независимой схеме.

Вход и выход бойлера подключаются к штуцерам теплоаккумулятора или коллектора гидравлического разделителя. На обратной линии теплоносителя устанавливается циркуляционный насос, управляемый термодатчиком БКН, и обратный клапан. Клапан нейтрализует работу насосов других потребителей тепла.

Подключение системы ГВС при использовании любой схемы производится по общим условиям:

Устанавливается расширительный бак объемом не менее 10% вместимости бойлера;
Монтируется группа безопасности с предохранительным клапаном с заводской настройкой срабатывания при давлении 6 кгс/см 2 ;
Линия рециркуляции соединяется с самой удаленной точкой сети ГВС.

Выбор схемы подключения производится после оценки всех значимых критериев подбора. Присоединение по описанным выше схемам можно произвести самостоятельно. Рекомендуется на все резьбовые штуцера устанавливать шаровые краны с разъемным соединением типа «американка» для беспрепятственного отключения БКН от системы.

голоса

Рейтинг статьи

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Газовые котлы, зачастую, используют для отопления загородных и частных домов, дач, владельцы которых, из-за некачественного электроснабжения периферии, часто сталкиваются с перепадами в сети электроэнергии. Подобные перепады негативно сказываются на работе отопительных котлов, значительно сокращая срок их эксплуатации. Поэтому колебания напряжения в сети необходимо исключать. Помочь в этом могут специальные приборы – стабилизаторы. Какими бывают стабилизаторы для газового отопительного котла и как подобрать прибор – читайте ниже.

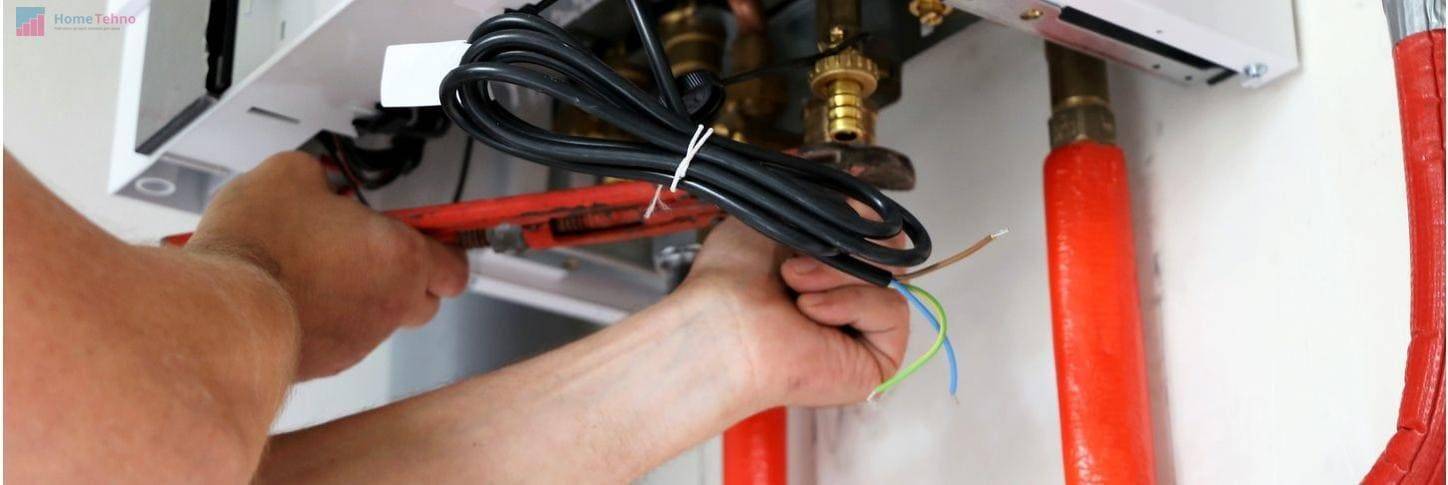

Подключение электричества

Подключение газового котла к электричеству

Подключить газовый котёл к сети можно двумя способами:

Вилкой в розетку.
Кабель с тремя жилами.

Выбор определяет модель оборудования. Но всегда нужно работать через локальную защиту. Подключать к щитку. И не забыть заземлить. Отлично, если будут стабилизаторы или запасные источники, если вдруг выбьет пробки.

Автомат отключения должен стоять рядом с оборудованием. В любом случае должна быть локальная розетка. И питаться она должна через автомат.

Строить заземление на газопроводе или батарее – запрещено! По нормам газовой службы сопротивление не превышает 10 Ом.

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

Установка коаксиальной трубы по шагам

Коаксиальный дымоход устанавливается в непосредственной близости от котла, по оси выхода дымохода. В наружной стене надо проделать отверстие, на 5-10 мм большего диаметра, чем внешний размер дымохода.

Это делают с помощью специальной алмазной коронки, или обычным перфоратором (что долго и потребует дополнительных штукатурных и отделочных работ).

После этого:

К выводу дымохода котла подключается основа коаксиальной трубы.
Монтируется первый сегмент дымохода. Сразу прочно фиксируется всеми соответствующими крепежными деталями.
После него присоединяется второй участок дымохода, вся процедура повторяется. Подобным образом присоединяются все отрезки трубы, которые требуются по условиям монтажа.
Стыки трубы и зазор между дымоходом и стеной тщательно герметизируются.
Производится тестирование работоспособности дымохода.

Сквозное отверстие в стене делают с небольшим уклоном внутрь, чтобы конденсат мог стекать в специальную емкость. Если этого не сделать, выход дымохода будет обмерзать в зимнее время.

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

горелки;
теплообменника;
блока управления;
водяного насоса;
электродвигателя турбины (если котел с закрытой камерой сгорания);
манометра;
датчиков;
запорной арматуры.

Принцип работы одноконтурных котлов

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

Сначала подключается водопровод и разводка воды по помещениям.
Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

привод трехходового клапана
кабель с коннектором
несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

Отключить питание котла двухполюсным автоматом.
Отключить котел от отопления и горячего водоснабжения.
При помощи сливной заглушки слить воду из контура котла.
Снять заглушки на насосной группе.
Вставить в гидравлическую группу уплотнительную прокладку.
Герметично смонтировать трубку подачи на бойлере.
Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
Поставить привод трехходового клапана.
Подключить привод трехходового клапана в котле при помощи коннектора.
Проверить правильность монтажа комплекта и герметичность всех соединений.
Открыть крышку панели управления отопительного котла.
Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
Подключить питание привода трехходового клапана.
Зафиксировать все кабеля и точки подключения.

Открыть крышку панели управления отопительного котла.
Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
Подключить питание привода трехходового клапана.
Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

12 Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

12.1 Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

12.2 Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

12.3 Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

12.4 Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!
