Как починить батарею от шуруповерта

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе. Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

• Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
• Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
• Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
• Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Восстановление аккумуляторных батарей

Если ваш шуруповерт «замолчал» в силу выхода из строя элементов питания – это не повод для отчаяния. Ремонт аккумулятора осуществляют самостоятельно, затратив на что сумму, значительно меньшую, нежели в вопросе приобретения нового. Отремонтировать аккумулятор для шуруповерта

есть вариант тремя способами:

1. Заменить аккумуляторные элементы (банки) в батарее

Большинство производителей (особенно это актуально для моделей эконом класса), просто укладывают в корпус аккумулятора элементы (банки), вероятнее всего скрепив их изоляционной лентой.

Такие блоки отремонтировать намного проще. Перед разборкой набросайте схему подключения на бумаге, чтобы правильно смонтировать новые аккумуляторы

. Выбираем бур для зимней ледобур из шуруповерта своими как сделать ледобур с. Необходимо выпаять из блока один элемент, не подобрать подходящий по габаритам в специализированном магазине как еще его называют на радиорынке.

Паять лучше мощным паяльником, чтобы сократить время нагрева банок. Используйте агрессивные флюсы для выполнения работ с алюминием как еще его называют железом. Затем надо промыть место пайки изопропиловым спиртом. Первые несколько циклов «заряд-разряд» необходимо провести полностью, чтобы батарея «запомнила» свою максимальную емкость. Какая нужна плата и какие нужны элементы для переделки мои аккумуляторы как раз из. Особенно это касается никель-кадмиевых аккумуляторов.

Существует более экономный вариант, увы он займет не просто времени. Конечно заменить далеко не все, а лишь те банки, которые гарантировано поломались. Для этой цели понадобится «донор» – испорченная АКБ с такими же элементами. Приобрести ее можно в сервисе как еще его называют на том же радиорынке. Необходимо полностью зарядить обе батареи, не замерить тестером напряжение на каждой банке. Как правило, характеристики шуруповерта для как подобрать аккумулятор. Отобрать из обоих комплектов элементы, которые выдают наиболее близкое к 1,4.5 вольта значение.

В их числе собрать восстановленный комплект. Эффект от такого решения не сравним с <�рабочей заменой на новые банки, но когда ваш инструмент будет возвращен к жизни.

Реанимировать испорченную батарею

Такой способ подходит для самых массовых элементов – никель-кадмиевых. Как правило достаточно «перепрошить» банки – то есть избавить их от негативных последствий эффекта памяти

ВАЖНО! Такой способ сработает если проход, если электролит в аккумуляторах не высох

Способом, изложенным выше, выявляем наиболее испорченные элементы не выпаиваем их. Затем при помощи зарядного устройства с регулятором тока не напряжения производим шоковый заряд за период 3-5 секунд на каждой банке. Значение напряжения при заряде надо сделать троекратным от номинала (у нас случае 3,6 вольта).

Проверяем тестером – напряжение после заряда является порядка 1,4 вольта. Если нет – отправляем элемент в утиль.

Если не удалось реанимировать элементы – возвращаемся к их замене.

Устранение эффекта памяти

Не всегда восстановление АКБ шуруповёрта требует каких-то радикальных действий. Часто восстановить ёмкость аккумулятора помогает попеременная полная зарядка (до погасшей лампочки зарядки) и полный разряд батареи. Этот метод называют ещё «раскачать аккумулятор».

Как стереть эффект памяти аккумулятора

Он связан с так называемым «эффектом памяти» и свойственен аккумуляторам шуруповёрта на основе никеля. И особенно сильно он проявляется в никель-кадмиевых. Он возникает, когда разряженный до нуля аккумулятор не полностью заряжается и начинает эксплуатироваться или наоборот. Это приводит к укрупнению кристаллов активного вещества, что уменьшает площадь его активной поверхности.

Соблюдайте рекомендации завода изготовителя для режимов заряда и разряда.

Удалить этот эффект или значительно снизить его помогает так называемая «тренировка» аккумулятора. Она заключается в повторении циклов полного заряда и разряда.

Для этого восстанавливаемую батарею полностью разряжают, используя, например, лампочку. Затем полностью заряжают и снова подвергают разрядке. Повторить процесс раз 5 и если отдельные элементы АКБ исправны, характеристики вернутся к норме или близко к ней.

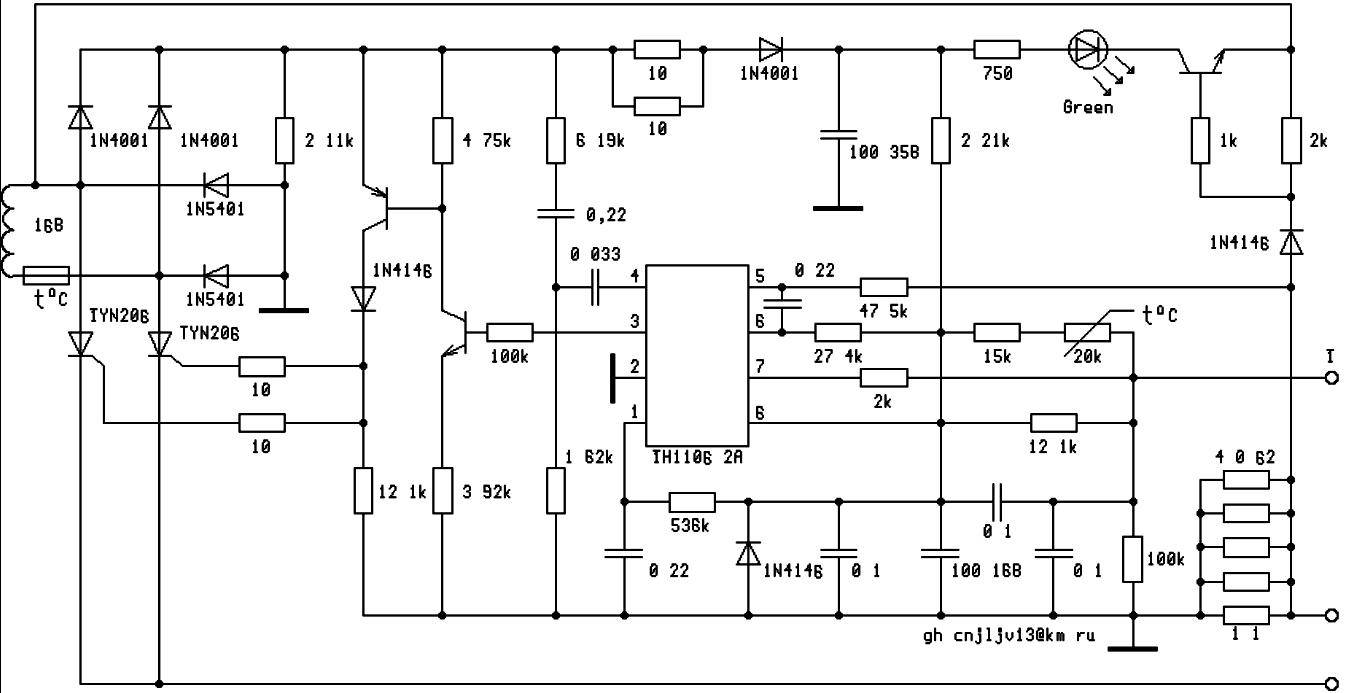

Принцип работы ЗУ

Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.
Хотя этот ток напрямую связан с максимальным рабочим, потому обычно здесь проблем нет.
Кроме того, иногда выводят разъем для балансировки аккумуляторов шуруповерта. В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.
Сверление отверстий для литий-полимерного аккумулятора — тоже не проблема. Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.
А чтобы пользоваться шуруповертом, пока аккумулятор будет заряжаться, можно сделать сетевой адаптер. После последней разрядки аккумулятора его отключают от зарядного устройства и хранят без подключения к шуруповерту.

Как сделать что-то самому, своими руками — сайт домашнего мастера

Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую! Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез. Для этого полная разборка шуруповерта не потребуется.

Во время тренировки заряжать аккумулятор следует около 10 часов, чтобы снабдить его максимально возможной энергией. Надеемся, статья была вам полезной. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi изображен ниже , очень проста — откручиваем шурупы по периметру и разъединяем корпус. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1.

Ёмкость штатного аккумулятора — 1 А-ч. Шуруповёрт комплектуется двухсторон- ней битой фото 3.
Собираем 12V аккумулятор шуруповерта на 5 Ah.

Поиск неисправности

Для диагностики потребуется тестер или вольтметр постоянного напряжения, зарядное устройство и немного времени. Поиск лучше начать с измерения напряжения батареи аккумуляторов до и после полной зарядки. Значение напряжения заряженных элементов надо сравнить с обозначенным на корпусе и измеренным перед зарядкой. Варианты результатов измерения напряжения подскажут, как починить аккумулятор шуруповерта:

1. Было и осталось равным нулю.
2. Равно или больше номинального.
3. Осталось на том же уровне, что и перед зарядкой.
4. Быстрое снижение напряжения без нагрузки и стабилизация ниже номинального, указанного на корпусе.

Теперь целенаправленно определяется неисправный элемент для ремонта.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Типы аккумуляторных батарей

По конструктивным особенностям различают батареи в виде слайдеров и обоймы.

Аккумулятор шуруповёрта в виде слайдера

Но это несущественные отличия по сравнению с типами батарей. И слайдер, и обойма используется в разных типах батарей.

Аккумулятор шуруповёрта в виде обоймы

Существуют три типа аккумуляторов для шуруповёрта:

1. Никель — кадмиевые (Ni-Cd).
2. Никель — металлогидридные (Ni-Mh).
3. Литий — ионные (Li-Ion).

Литий — полимерные батареи (Li-Pol) не производятся для шуруповёртов. Основные области их применения: смартфоны, сотовые телефоны, планшеты, ноутбуки, радиоуправляемые приборы, электромобили.

Никель — кадмиевые батареи самые дешёвые, быстро заряжаются, имеют более тысячи зарядных циклов. Аккумуляторы устойчивы к эксплуатации при низких температурах. Но они обладают эффектом памяти. То есть заряжать их можно только после полной разрядки, иначе ёмкость будет падать. У них высокий ток саморазряда. Они изготовлены из токсичных материалов и их сложно утилизировать. Эти батареи пользуются самым большим спросом.

Никель — металлогидридные батареи дороже, не токсичны, имеют низкий эффект памяти. Ток саморазряда больше никель — кадмиевых. Ёмкость выше, цикл заряда более пятисот. Эти аккумуляторы хуже переносят высокую скорость разряда. Они меньше подходят для максимального использования мощности инструмента. Их нужно постоянно подзаряжать.

Литий — ионные батареи дороже, мощнее, быстро заряжаются. У них отсутствует эффект памяти. Низкий ток саморазряда. Напряжение элементов аккумулятора больше, поэтому их число меньше. Следовательно габариты и вес таких батарей меньше, чему у никелевых. Но их нельзя разряжать полностью, иначе через несколько таких циклов придётся покупать новый. Чтобы повысить качество литий — ионных батарей, производители устанавливают в корпус батареи или шуруповёрта микросхему, контролирующую работу аккумулятора. Образуется многоуровневая многоступенчатая защита:

1. От высокой температуры.
2. От полного разряда. Эти аккумуляторы боятся полного разряда и не могут восстановиться, если разряд будет ниже допустимой нормы.
3. От короткого замыкания.
4. От перезаряда, так как может произойти взрыв.
5. От токов перегрузки.

Контролирующая плата, установленная в корпус батареи, более эффективна. Когда аккумулятор лежит отдельно от шуруповёрта и не используется, микросхема контролирует его состояние и в случае каких-то проблем размыкает цепь. Аккумулятор полностью защищён.

Советы при ремонте аккумуляторов

Приведенные ниже рекомендации помогут избежать ошибок при ремонте элементов питания для шуруповерта:

• приобретать аккумуляторы следует по номиналу напряжения и емкости, а также размерам;
• соединение батареек на заводе выполнено с помощью точечной сварки. Замена батарейки, производится путем пайки. При выполнении пайки, потребуется выполнять ее быстро, чтобы не испортить батарейку перегревом;
• Соединение сделать с помощью заводских пластин либо с помощью медных такого же размера, так как при зарядке (работе) проходит большой ток. Соблюдать полярность.

После перепаковки аккумуляторов шуруповерта, нужно выровнять их потенциалы путем зарядки банок в течение 8—10 часов. После остывания производится замер напряжения на элементах. Если все сделано правильно, напряжение будет в пределах 1,3—1,4 В. Затем производится разрядка банок до конца, путем использования шуруповерта (необходимо провести заряд-разряд 3 раза). Данную процедуру рекомендуется проводить один раз в 3 месяца, для исключения эффекта памяти.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Восстановление никель-кадмиевой банки

Стоит сразу отметить, что подобная работа не всегда имеет смысл, но попробовать можно. Ещё раз повторимся, восстановить можно исключительно никель-кадмиевые банки, да и то не всегда.

Алгоритм работы таков. Сбоку корпуса необходимо просверлить отверстие не более 1 мм в диаметре. Отверстие делается не по центру, а ближе к низу или верху. Просверлен должен быть только корпус, если задеть внутренности, то элементу уже ничего не поможет. Далее при помощи шприца внутрь закачивается дистиллированная вода.

ФОТО: longway.ruДистиллированную воду можно купить в магазине, хотя здесь хватит и воды для инъекций из аптеки

Батарея полностью заполняется, после чего её оставляют в таком же положении на 24 часа. По истечении суток элемент нужно полностью зарядить (это самый сложный момент, необходимо найти нужный прибор) и оставить ещё на неделю. Отверстие при этом остаётся открытым. Если напряжение осталось на том же уровне или упало незначительно, отверстие можно замазывать или запаивать и собирать аккумулятор. Обычно такой ревизии хватает на пару лет.

ФОТО: spencerservices.comЕсли всё пройдёт нормально, шуруповёрт проработает ещё пару лет

Как правильно заряжать аккумулятор

Правила зарядки аккумулятора каждой конкретной модели шуруповерта вы можете узнать в инструкции по эксплуатации. Это необходимо сделать, перед тем как начинать им пользоваться. Давайте рассмотрим преимущества и недостатки разных видов батарей. У каждого свои особенности зарядки, разрядки и хранения в течение длительного времени.

По составу самыми популярными разновидностями являются:

• Li-Ion литий-ионные
• Ni-Cd Никель-кадмиевые
• Ni-MH Никель-металл-гидридные

Самым распространенным и доступным аккумулятором остается никель-кадмиевый (Ni-Cd). Все производители предоставляют широкую линейку моделей именно с такими батареями. На их примере и рассмотрим базовые правила зарядки.

При зарядке нового аккумулятора или после долгого простоя без работы может отсутствовать полная зарядка. Это нормальная ситуация, хотя может показаться, что есть какой-нибудь дефект. Батарея будет заряжаться полностью после нескольких полных разрядок. Такая аккумуляторная батарея имеет так называемый эффект памяти. То есть способность приобретать емкость, которая будет равна емкости первых циклов заряда и разряда.

Чтобы использовать по максимуму емкость батареи, рекомендуется первые пять циклов заряда и разряда делать полностью. То есть полностью заряжать после полной разрядки устройства. Аккумулятор рекомендуют заряжать перед первым использованием, или когда он не выдает необходимое напряжение питания.

В процессе зарядки батарея может немного нагреваться. Это нормально и не указывает на наличие проблем. Заряжать необходимо в отапливаемом помещении. Температура может варьироваться от +4 до +35 градусов. Хранить следует в помещении с нормальной влажностью при температуре не ниже +5 градусов. Аккумулятор необходимо заряжать не реже, чем раз в 3 месяца.

Литий-ионные модели стремительно занимают свою нишу на рынке. Это происходит потому, что у них отсутствует эффект памяти, а скорость заряда значительно выше, чем у никель-кадмиевых. Можно дозарядить в любой момент и не опасаться за емкость аккумулятора. Основным недостатком литий-иона является цена. Но для профессионального инструмента цена – приоритетный показатель.

Никель-металл-гидридные встречаются, но сильно уступают в популярности. Преимущество этих моделей состоит в отсутствии «эффекта памяти». Зато есть большой недостаток: высокий саморазряд. Это явление, при котором аккумулятор сам по себе разряжается с течением времени.

По времени скорость зарядки каждого отдельного устройства индивидуальна для каждой отдельной модели шуруповерта. Эту информацию можно посмотреть в инструкции. К примеру, если это 18 V аккумулятор с емкостью 1.5 А/ч, то он заряжается 1 час. При этом 14.4 V емкостью 2 А/ч заряжается 3–5 часов. Но не следует слишком долго держать аккумулятор на зарядке. При очень длительном заряде аккумуляторная батарея может сильно нагреться и начать терять свои свойства.

Если вам необходимо зарядить шуруповерт, а зарядного при этом нет (сломалось, потерялось, украли – случаи могут быть разные), тогда можно прибегнуть к использованию универсального зарядного устройства

При таком методе заряда нужно строго придерживаться инструкции, чтобы ничего не испортить.Важно! Если задать напряжение или силу тока, превышающую максимально допустимую для аккумулятора, он будет слишком сильно греться, и возможно самовозгорание. Универсальные автоматические зарядные устройства с напряжением от 7 до 20 вольт сами определяют необходимую силу тока и напряжение аккумулятора

Удобно, если у вас есть разный аккумуляторный инструмент с разной емкостью. Это позволяет не носить с собой все зарядные устройства.

Важно понимать, что от силы тока (указывается на зарядном устройстве) напрямую зависит время зарядки. Так, при силе тока в 400 mA аккумулятор в 2 А/ч будет заряжаться 5 часов

Если сила тока 2000 mA, этот же аккумулятор зарядится за 1 час. Более слабый и постепенный заряд увеличивает срок службы аккумулятора. Большой ток заряда экономит время, но при этом батарея греется больше.

В некоторых случаях можно зарядить аккумулятор от шуруповерта при помощи автомобильного зарядного устройства. Следует помнить, что автомобильная зарядка дает напряжение в 12 вольт. Следовательно, и заряжать им можно только 12-вольтовые шуруповерты. В редких случаях 14.4 вольта, но не больше. И обязательно помнить, что сила тока не должна превышать 1–2 А.

Конструкция аккумулятора шуруповерта и виды «банок»

Чтобы понимать, как заменить батарею шуруповерта, нужно знать особенности ее конструкции. Элементы питания в аккумуляторном блоке соединены последовательно металлической фольгой.

В каждой батарее присутствует 4 контакта:

• 2 силовых обеспечивают заряд и разрядку АКБ;
• управляющий – соединен с встроенным термодатчиком, предназначен для защиты зарядного устройства от перегрева;
• сервисный – регулирует заряд всех элементов питания.

В литиевых аккумуляторах часто предусмотрено наличие платы, которая контролирует температуру «банок» во время циклов заряда/разряда.

Перед определением неисправности нужно уточнить, какие виды «банок» установлены в аккумулятор. Такая информация обычно указана на корпусе инструмента.

К самым популярным вариантам относят:

1. Никель-кадмиевые. Первые бытовые аккумуляторы обладают малым нагревом. Они сохраняют емкость даже на холоде, срок службы при правильном уходе составляет до 10 лет. Главным плюсом выступает низкая цена. При этом для таких батарей характерен «эффект памяти», поэтому для его уменьшения зарядку нужно проводить до конца, избегать частых подпиток. К минусам относят токсичность по причине присутствия кадмия, невысокую емкость при большом весе.
2. Литий-ионные. Популярность такого варианта обусловлена отсутствием «эффекта памяти», большим количеством циклов заряд/разряд, низким саморазрядом, высокой емкостью при малых габаритах. При этом они чувствительны к скачкам напряжения, низким температурам. Если их долго не эксплуатировать, то теряют емкость. Срок службы в среднем составляет 3 года.
3. Никель-металлогидридные. Характеризуются большой емкостью, малым саморазрядом, отсутствием токсинов в составе. Низкая популярность обусловлена высокой ценой, потерей емкости при хранении в разряженном состоянии, падением мощности в условиях низких температур.

Работа всех батарей основана на принципе электролиза. В их конструкции присутствует электролит с 2 обязательными элементами – анодом и катодом. При химической реакции на полюсах создается электрический заряд.

Самыми популярными считаются литий-ионные батарейки

Проверка и диагностика аккумуляторной батареи шуруповерта

Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.

С помощью мультиметра

После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.

Здесь крышка приклеена

В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.

После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

Так выглядит разобранный АКБ

Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.

Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.

Тестирование батареек мультиметром

Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:

• два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
• чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.

Тестирование мультиметром

Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.

Проверка методом нагрузки

Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.

Проверка делается так:

1. Полностью зарядить АКБ шуруповерта.
2. Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
3. Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.

Диагностика с автолампочкой

Как разобрать аккумулятор шуруповерта

Вообще, аккумуляторные батареи многих электроинструментов построены одинаково. Отличается вольтаж и токи зарядки, а само устройство аналогично. В разъёмный пластиковый корпус упакованы аккумуляторные банки. Корпус скрепляется несколькими шурупами, дополнительная фиксация — пластиковыми защёлками.

После того как выкрутили шурпы (могут потребоваться специальные формы отвёрток) аккумулятор сразу не разваливается. Он держится как раз на защёлках. Внимательно осматриваем его, определяя их расположение. Нашли защёлки, придавили слегка пластик в том месте, потянули вторую часть на себя. Никаких сверх усилий, защёлки пластиковые, хрупкие.

Как восстановить аккумулятор шуруповерта: что в корпусе

Некоторые корпуса шуруповёртов типа «неразъёмные», они соединены силиконом или склеенные. Его аккуратно вынимаем, после чего повторяем манипуляции с разъединением корпуса. Восстановленную батарею можно снова склеить или использовать изоленту.
