Как отрегулировать карбюратор на триммере энергомаш

Регулировка карбюратора триммера своими руками видео

Самостоятельная регулировка карбюратора бензокосы своими руками невозможна без предварительных работ, познания теории, осознания устройства топливной системы. Аннотация по проведению ремонта карбюратора.

Регулировку карбюратора бензокосы можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Регулировка карбюратора бензотриммера штиль. Настройка карбюратора бензокосы крафтек. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.

Основные проблемы и неисправности карбюратора

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Настройка карбюратора бензотриммера фаворит. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Смотрите так же

База карбюратора бензокосы – дюралевый корпус. В нем размещен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. Очистка карбюратора газонокосилки mtd. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор обустроен топливными каналами. Регулировка карбюратора бензотриммера патриот. Из их втягивается горючее с помощью потока воздуха.

Снаружи на карбюратор устанавливают:

• насос топливный;
• систему жиклеров;
• систему регулировки консистенции горючего с воздухом;

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Регулировка карбюратора газонокосилки gutbrod. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи горючего непременно заужена смешивателем для ускорения потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Очистка карбюратора газонокосилки gardenlux видео. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

https://youtube.com/watch?v=Pa4DNGU7eas

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Устройство триммер

Запчасти для мотокультиваторов

Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.

К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.

Карбюратор для триммера — настройка, регулировка своими руками

Карбюратор для триммера – один из самых важных узлов агрегата, который отвечает за топливную смесь. При некорректном обращении с техникой элемент может повредиться, из-за чего эксплуатировать мотокосу без починки невозможно. Для ремонта садового инструмента нужно знать о его устройстве, принципе функционирования и правилах регулировки.

Особенности конструкции и принцип работы карбюратора бензокосы

Конструкционно карбюраторы от известных марок и китайских производителей практически не отличается.

Устройство карбюратора мотокосы состоит из таких элементов:

• Подкачивающего насоса;
• Системы настройки с атмосферной мембраной;
• Праймера, облегчающего старт мотора;
• Системы холодного хода;
• Эластичной двухклапанной пластины;
• Дозированной системы с вращающим ротором;
• Дроссельной заслонки.

Функционирует модель следующим образом:

• С воздушной заслонки воздух переходит в трубку, которой усиливается или уменьшается его поток;
• На участке с отверстием под топливную смесь суженная зона – диффузор. В этой зоне воздух движется быстрее;
• Топливная смесь из поплавкового отсека через жиклёр попадает в трубку. По поплавку определяется количество горючего;
• Усиленным воздушным потоком топливо подхватывается и распыляется. Создаётся воздушно-топливная смесь с достаточной плотностью;
• Всасывает смесь цилиндром через трубопровод.

От того, насколько приоткрыта аэрозаслонка зависит концентрация воздушного потока, соответственно, в цилиндр подаётся больше горючего. Регулирование карбюратора мотокосы заключается в установке правильного соотношения заслонок для достижения оптимальной консистенции топливной смеси.

Когда требуется настройка карбюратора?

Оператору нужно подкорректировать работу рабочего узла в определённых случаях:

• Новый мотор обкатали, использовав 4-5 литров горючего;
• Изменили состав топлива – марку моторного масла и бензина;
• Изменились погодные условия (в зимнее, летнее время);
• Изменился уровень разрежения воздуха;
• Усилилась нагрузка на силовую установку;
• После продолжительного хранения агрегата;
• Образование стойкого нагара на свече зажигания;
• Мотор после старта сразу глохнет или не развивает нужные обороты;
• При вибрировании винты настройки раскрутились;
• Увеличилось количество потребляемого топлива;
• В цилиндр не подкачивается бензин;
• Выходит много выхлопов.

Как выполнить регулировку карбюратора мотокосы своими руками?

Перед настройкой карбюраторного узла выполняется определённый алгоритм действий:

• Промывается мотор;
• Заменяется или прочищается свеча зажигания;
• Сменяется или очищается аэрофильтр. Его можно опустить в тёплую мыльную воду, после фильтр полностью высушивается;
• В катушку тримммера устанавливается корд или ножи для повышения нагрузки на силовую установку во время настройки. Бензиновый двигатель должен проработать на холостую не меньше десяти минут.

Если на холостом ходу режущая гарнитура продолжает вращаться, стоит снизить число оборотов силовой установки. Корректируется работа винтом Т, на некоторых моделях он маркируется LA. Регулятор холостого хода выкручивается против часовой стрелки до прекращения движения режущего элемента.

Регулировка карбюратора триммера зависит от трёх винтов:

1. L отвечает за уровень подкачки топливной смеси на пониженных оборотах. Его настраивают первым. Нужно добиться максимум оборотов, откручивая винт до нужной точки. После регулятор поворачивается на четверть оборота влево;
2. T (LA) – настраивает работу на холостую. При прокручивании винта влево обороты мотора снижаются, вправо – увеличиваются;
3. H позволяет обогащать горючее на максимальных оборотах. Винтом настраиваются высокие обороты, экономичность расходуемого горючего и уровень мощности силовой установки.

Нельзя, чтобы мотор работал на полных оборотах больше 10 секунд, поскольку он может сломаться.

Исключает поломку двигателя грамотная настройка:

1. При работающем двигателе нужно дать полный газ;
2. Винт Н выкручивается за часовой стрелкой, пока агрегат не начнёт снижать обороты;
3. Регулятор Н прокручивается влево до стабильного функционирования мотора.

Если выполнить все указания, карбюратор для бензокосы считается настроенным: мотор работает на требуемых оборотах, немного четверит при повышенных оборотах, режущие элементы не вращаются без нагрузки.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Когда требуется настройка карбюратора?

Оператору нужно подкорректировать работу рабочего узла в определённых случаях:

• Новый мотор обкатали, использовав 4-5 литров горючего;
• Изменили состав топлива – марку моторного масла и бензина;
• Изменились погодные условия (в зимнее, летнее время);
• Изменился уровень разрежения воздуха;
• Усилилась нагрузка на силовую установку;
• После продолжительного хранения агрегата;
• Образование стойкого нагара на свече зажигания;
• Мотор после старта сразу глохнет или не развивает нужные обороты;
• При вибрировании винты настройки раскрутились;
• Увеличилось количество потребляемого топлива;
• В цилиндр не подкачивается бензин;
• Выходит много выхлопов.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;
• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса — это одно и тоже.

Некоторые авторы уверяют, что триммер — это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый …».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал — из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре — 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом — тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут — проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Источник

Быстрый запуск агрегата

1. Инструмент кладём набок таким образом, чтобы воздушный фильтр находился сверху. В таком расположении можно обеспечить попадание топливной смеси в самый низ карбюратора. С первой попытки мотор может завестись в том случае, если перед запуском снять воздушный фильтр и залить в карбюратор небольшое количество смеси (достаточно применить несколько капель, и не стоит слишком увлекаться), после чего установить недавно снятые детали обратно. Этот метод проверен на практике и срабатывает в большинстве случаев. Наверняка многие владельцы старого отечественного автомобиля использовали аналогичный метод на своей машине. Принцип с косой остаётся абсолютно таким же.
2. Если первый совет не дал своих плодов, то необходимо выкрутить свечи зажигания и внимательно посмотреть на них. Выкручиваем свечу, проверяем её на работоспособность, а после просушиваем камеру сгорания. Свечу, которая не подаёт признаков жизни, необходимо выкинуть и поставить новую. Если со старой все в порядке, то ставим её на место и переходим к следующему методу.
3. Если свеча полностью исправна, фильтр чистый, а топливная смесь свежая, то необходимо прибегнуть к универсальному способу запуска бензокосы. Стоит закрыть воздушную заслонку карбюратора и дёрнуть ручку стартера один раз. Затем открываем заслонку и дёргаем стартер ещё примерно 3 раза. Такая процедура повторяется от 3 до 5 раз. Двигатель должен завестись. Но не стоит дёргать за ручку слишком сильно, поскольку в таком случае придётся ещё и производить ремонт стартера бензокосы. Это понадобится только в том случае, если произойдёт разрыв тросика или сломается ручка. В других случаях рекомендуется сразу заменять стартер. Этот узел продаётся сразу в сборе.
4. А также есть совсем простой способ завести косу. Многие люди забывают после заливки топливной смеси нажать на подсос бензина. Обычно он располагается около бензобака. На бытовой косилке он выглядит как обычный шарик с воздухом, который необходимо раз 5−10 нажать, чтобы смесь из бака пошла по назначению. В большинстве случаев такой вариант действует безотказно. Просто следует помочь топливу пойти по каналу.

Правильная замена свечей зажигания

О том, что свечи зажигания стоит периодически менять, знают многие, но мало кто делает это правильно и в определённой последовательности. Чтобы произвести все манипуляции верно, стоит ознакомиться с правильным порядком действий.

Это интересно:  Ремонт втягивающего реле стартера своими руками

• Остановите двигатель и подождите, пока он не станет холодным, в ином случае можно получить сильный ожог.
• Высоковольтный провод отсоединяем от свечи. Выкручиваем свечу с помощью специального ключа. Осматриваем свечу.
• Деталь нужно заменить, если она будет в неисправном состоянии, сильно грязной, или на корпусе обнаружится трещина.
• Проверяем зазор между электродами. Их величина должна составлять 0,6 мм.
• Ставим новую свечу и затягиваем ключом.
• Проводим установку высоковольтного провода на центральный электрод свечи.

В этой процедуре нет ничего сложного, и справиться с ней сможет абсолютно любой хозяин бензиновой косы.

Бензокоса глохнет после запуска

Мотор также может заглохнуть из-за того, что засорился топливный клапан. В этом случае его необходимо прочистить, и тогда проблема будет устранена.

Если коса завелась, а потом резко заглохла, это означает, что подача топлива в карбюратор затруднена. Необходимо ослабить клапаны карбюратора, тогда свободный подход топлива к нему будет осуществляться в необходимом количестве.

Если наблюдается излишний подсос воздуха, тогда двигатель тоже может заглохнуть. Следует прибавить немного оборотов, чтобы пузыри воздуха выходили из топливной системы. Ещё обязательно стоит проверить целостность топливозаборного шланга. Если какие-то повреждения в нём обнаружатся, то деталь нужно сразу же заменить.

Устройство карбюратора бензокосы

В штатную конструкцию любого бензинового триммера обязательно входит топливная система, основа которой заключается в действии штатного карбюратора. Его устройство и изначальный принцип действия практически одинаковы для всех мотокос, независимо от их конструктивных особенностей и предназначения.

Карбюратор мотокосы состоит из цельнометаллического алюминиевого корпуса, который защищает внутренние комплектующие узла от влаги, мелкого мусора и пыли. В нижней части корпуса предусмотрен встроенный диффузор, второе название которого – «сопло Вентури». Основная функция этой штатной детали – подача воздуха в том количестве, которое требуется топливному узлу для обогащения горючего. Диффузор работе по простому принципу: чем меньше становится его диаметр, тем интенсивнее всасывается воздух. Это связано с тем, что в зоне наименьшего диаметра уровень разряжения воздуха становится максимальным.

Верхняя часть встроенного заводского диффузора предварительно оснащена топливными трубками, по которым, под воздействием воздуха, происходит затягивание топливной смеси. Остальные детали карбюратора: штатные регулировочные винты и топливная помпа, могут располагаться, как внутри, так и снаружи карбюратора.

Устройство карбюратора мотокосы включает дроссельную заслонку, главная задача которой – регулировать объемы всасываемого воздуха. Чем больше количество воздуха, тем выше номинальная мощность силового агрегата триммера. Еще одна функция заслонки – это облегчение холодного пуска двигателя. Если мотокоса заводится впервые после длительного простоя, то заслонку необходимо закрыть. Сразу же после пуска мотора деталь нужно открыть, иначе ДВС заглохнет.

Карбюратор для триммера укомплектован импульсным каналом, который соединяет внутреннюю полость картера ДВС с импульсной камерой помпы. Расположенный в цилиндре мотора поршень создает возвратно-поступательные движения, что приводит к поэтапным изменениям давления внутри картера. Одновременно с этим в движение приводится мембрана. Таким образом, действие помпы полностью синхронизировано с работой силового агрегата.

Мембрана штатного карбюратора берет активное участие в подсосе горючего. В топливный узел оно попадает сквозь штуцер. После этого топливо проходит через встроенные впускной и выпускной клапаны, далее – сквозь сетчатый фильтр и топливную трубку. Затем горючее протекает рядом с иглой и постепенно наполняет камеру, оборудованную управляющей мембраной.

Штатный клапан карбюратора триммера соединен с мембраной при помощи рычага. Ниже встроенной мембраны расположена полость, в которую воздух всасывается через специальное отверстие.

Карбюратор для бензокосы работает по этому принципу поэтапно. Это обеспечивает непрерывную работу топливного узла и бесперебойную подачу горючего в цилиндр штатного силового агрегата.

Советы по ремонту карбюратора бензотриммера

Вне зависимости от производителя имеет место заводской брак деталей карбюратора бензокосы. Пружина регулировочного винта
Например, описанная выше методика настройки может не дать положительных результатов при чрезмерно большом количестве витков у пружины винта подачи смеси и, как следствие, невозможность оптимального уменьшения уровня подаваемого бензина. Для устранения этого можно самостоятельно немного укоротить пружину или в соответствие с руководством по эксплуатации приобрести новую.

Многие владельцы бензокос при покупке масла следуют указанным там рекомендациям по приготовлению топливной смеси. Масло для бензинового триммера
Так вот, зачастую указанные на банке сведения по смешиванию бензина с маслом отличаются от указаний в паспорте триммера. Вследствие этого на свече зажигания может быстро образоваться черный нагар, который ведет к падению мощности и повышению расхода топлива. Потому при подготовке рабочей смеси следует соблюдать рекомендациям, указанным в руководстве по эксплуатации. В большинстве случаев пропорция для обкатанного ДВС составляет 1:25. Стоит отметить, что многие владельцы инструмента предпочитают «на глаз» готовить топливо, что непременно приведет к быстрому износу поршневой косы в случае снижения порции масла и образованию нагара на свече зажигания при увеличенном количестве смазочной жидкости.

Правильно выполненные выше советы по настройке карбюратора триммера помогут избежать не только перегрева двигателя, повышенного расхода топлива, но и существенно увеличат срок эксплуатации других деталей и узлов инструмента

Обращайте внимание на работу мотокосы на всех режимах и вовремя проводите регламентированное обслуживание и ремонт инструмента.

Регулировка карбюратора бензокосы: основные моменты was last modified: Июнь 25th, 2020 by Администратор

Конструкция бензотриммерного карбюратора и его назначение

Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.

Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.

Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:

1. Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
2. Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
3. Топливный канал максимальных оборотов
4. Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
5. Дроссельная заслонка — величина открытия регулируется нажатием на газ
6. Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
7. Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
8. Мембрана (4) — отвечает за всасывание топлива из бензобака
9. Клапан всасывания топлива из бака (3)
10. Клапан подачи топлива в канал карбюратора (5)
11. Фильтрующий элемент (6) или фильтр тонкой очистки топлива
12. Топливный канал (10)
13. Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
14. Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
15. Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
16. Рычаг, соединенный с мембраной (17)
17. Винт регулировки холостого хода(15)
18. Винт регулировки количества топлива, подающегося в диффузор (13)

Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

1. Засор.
2. Поломка.

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора в большинстве случаев не функционирует из-за засоров. Следует использовать для промывки ацетон или тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

В чем проблема неисправности триммера

Карбюратор газонокосилки Чемпион, как отрегулировать? Это как раз триммер поплавкового типа — распространенный вариант, предназначенный, чтобы смешивать в предусмотренных пропорциях воздух и топливо. Основные проблемы, возникающие при работе мотора, примерно схожи с неполадками, настигающими карбюратор в автомобиле:

• мотор может глохнуть сразу же после того, как его удалось завести. Причина в том, что бензин подается в недостаточном количестве. Это называется «бедное» топливо;
• избыточно поданный бензин приводит к его неполному сгоранию, излишней плотности смеси и неэкономному расходу.

Ремонт карбюратора

Важно! Регулировать карбюратор приходится при разных обстоятельствах: изменении температурного режима, октанового числа топлива или вида масла, после зимы или окончания периода обкатки, нагрузки или самопроизвольного проворачивания винтов от сильной вибрации корпуса. Некоторые владельцы предпочитают настраивать модуль перед каждым применением, чтобы убедиться в его корректной работе

Причины поломок карбюратора

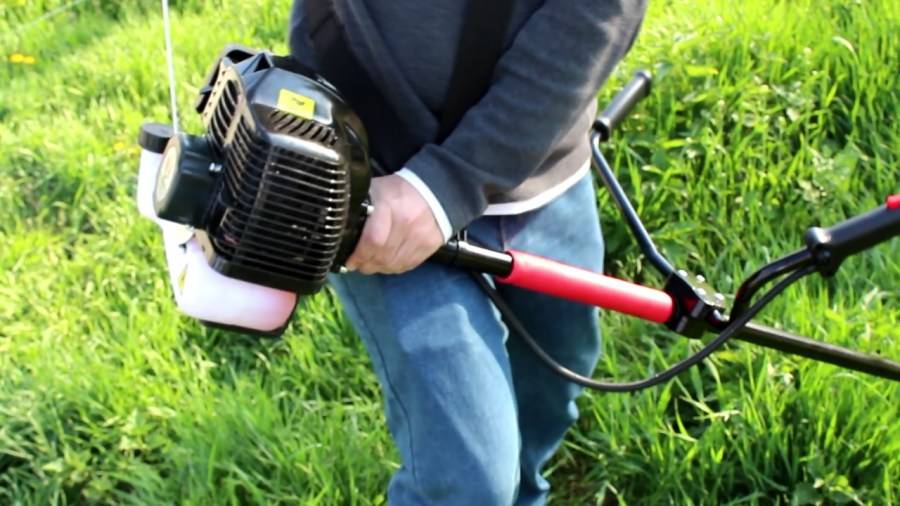

При эксплуатации мотокосы (например, «Патриот» или «Союз») карбюратор может повредиться, и пользователю потребуется провести его ремонт своими силами или с привлечением специалистов. Это может произойти по ряду причин. Одна из наиболее распространенных – несоблюдение правил использования прибора. Если при продолжительной работе триммера не проводилось обслуживание и регулировка карбюратора — устройство ломается.

Другая причина поломки – неправильно приготовленная топливная смесь. Часто владельцы техники покупают масло и готовят горючее по рекомендациям, написанным на упаковке ГСМ, что неверно. При подготовке топлива нужно учитывать инструкцию по эксплуатации самой мотокосы. Кроме того, не следует делать смесь «на глаз», так как неправильные пропорции также приводят к поломке техники.

Большая часть поломок карбюраторов одинаково характерна для мотокос разных марок, будь то Echo, «Кедр», Homelite или устройство другого производителя.
