Как отрегулировать карбюратор на триммере carver

Триммер Carver GBC-052 Pro – рабочие параметры

Этот садовый бензоинструмент повышенной мощности демонстрирует высокое качество реза при скашивании любого типа дикой растительности. Благодаря своей экономичности эта мотокоса Карвер может использоваться на крупных по территории земельных участках.

Триммер оснащен надежным бензомотором с рабочим объемом цилиндра 52 см 3 . Двигатель расположен в верхней части моторного отсека, что упрощает его обслуживание и самостоятельный ремонт.

Параметры триммера GBC-052 Pro:

• мощность – 3,1 л. с.;
• топливный бак – 1 л;
• диаметр скашивания – до 45 см;
• длина без режущей насадки – 1,5 м.

Для эффективной работы на участке в косильную головку этой бензокосы Carver можно устанавливать режущий корд, толщиной до 2,4 мм.

Принцип действия

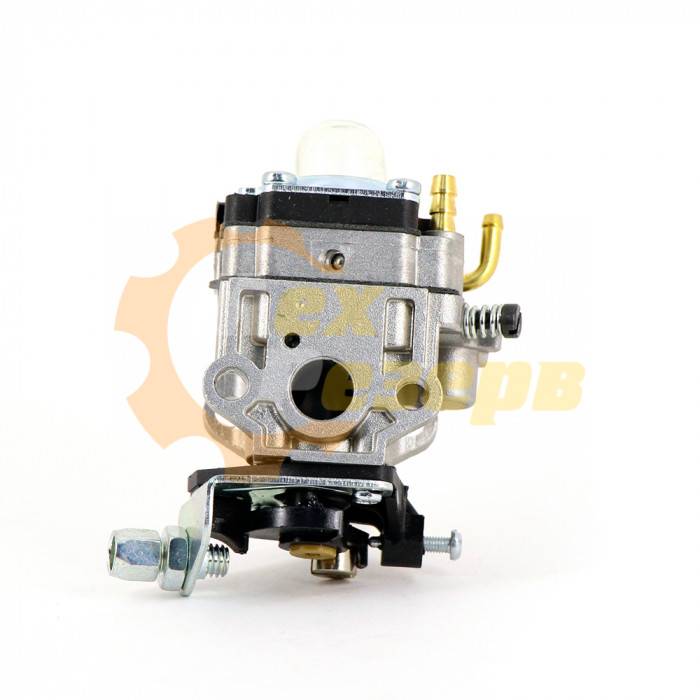

Карбюратор представляет собой источник питания, в котором жидкое топливо и воздух смешиваются перед подачей в цилиндры двигателя. В зависимости от инструмента и его режима работы, смешивание и подача регулируются соответственно.

Устройство карбюратора одинаково практически для всех случаев. Относится к категории плавающих устройств. Последние обеспечивают стабильные параметры готовых смесей.

Принцип работы модуля заключается в следующем.

• Воздух поступает в корпус трубки с воздушной заслонкой. Последний увеличивает или уменьшает поток воздуха в зависимости от его положения.
• В области, где образуется отверстие для бензина, трубка имеет сужение. Диффузор. Здесь скорость потока увеличивается.
• Топливо из поплавковой камеры подается в трубу через форсунку. Уровень поплавка определяет количество подаваемого топлива. Поскольку давление в камере является нормальным и низким в трубе из-за большего разрежения воздуха, бензин всасывается через сопло.
• Ускоренный воздушный поток собирает топливо и распыляет его, образуя топливовоздушную смесь желаемой плотности.
• Смесь засасывается в цилиндр через трубу.

Чем больше открытых воздушных клапанов в трубе, тем выше плотность воздушного потока, что означает, что больше топлива поступает в цилиндр. Установка щеточного карбюратора сводится к установлению такого соотношения демпферов, при котором плотность топливной смеси становится оптимальной.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

• продолжительная работа триммера;
• использование непригодного топлива;
• попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

• происходит обеднение горючей смеси;
• затрудняется запуск двигателя;
• появляются перебои в работе мотора;
• повреждается поршень.

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса – это одно и тоже.

Некоторые авторы уверяют, что триммер – это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый . ».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал – из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре – 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом – тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут – проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Регулировка карбюратора бензопилы

Качество и производительность работы вашей цепной бензопилы зависит от множества факторов, но сегодня мы поговорим о неисправностях карбюратора. От работы этого узла зависит очень многое, в том числе и ваше хорошее настроение. Вы взяли бензопилу в руки, а она не завелась, или завелась и начала чихать и стрелять, при этом полностью потеряла мощность. Ваш день испорчен, а в голове мысли – в чем причина, где искать мастера и сколько будет стоить ремонт.

Запчасти бензопилы

Впрочем, заранее отчаиваться не стоит, большинство неисправностей карбюратора можно исправить собственными руками, или произвести регулировку в соседском гараже.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

• неудовлетворительное качество очистки бензина;
• засор воздухофильтра;
• скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

• вы слишком долго работаете на мотокосе или триммере без перерыва;
• заправлено некачественное топливо;
• отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

• недостаточно бензина или кислорода в создаваемой горючей смеси;
• запуск мотора происходит после 10 и более неудачных попыток;
• двигатель стучит, клацает при работе и т. д.;
• деформируется рабочий поршень.

В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

• сломается поршень;
• численность попыток неуспешного старта двигателя резко возрастёт;
• топливная смесь будет содержать слишком мало бензина;
• резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

• Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
• Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
• Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

• резино-пластиковые детали (прокладки, диафрагма)
• тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Когда требуется настройка

Современные «трёхвинтовые» карбюраторы бензопил Carver практически не предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепкими пружинами и произвольно не меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

1. Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
2. Установлена грубая пружина, которая не может фиксировать винт, как на других моделях.
3. Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Рейтинг лучших триммеров Husqvarna

Для того, чтобы облегчить выбор и понять, какой триммер Хускварна лучше, мы составили топ надежных моделей.

Husqvarna 143R-II

Модель с неразборной штангой, регулируемой по высоте ручкой. Двухтактный двигатель работает на бензине и расположен сверху. Есть тормоз двигателя, возможность установки сучкореза и кустореза. Травосборника нет. Комплектация: наплечный ремень, нож и 3-миллиметровая леска .

Husqvarna 545RX

Мощный прибор как для бытового, так и профессионального использования. Благодаря высокой энергоемкости и увеличенным оборотам, он может работать с небольшими деревьями и кустами. Модель оснащена системой предварительной очистки воздуха, удобной разгрузкой. Есть легкий запуск, прочный приводной вал и экологичный двигатель X-Torq. Комплектация: нож и леска .

Husqvarna 115iL (967 09 88-01)

Прибор выделяется особым энергосберегающим режимом и скобой на режущей части. Режим savE позволяет медленнее расходовать заряд батареи. Размер штанги настраивается. Полуавтоматическая катушка с системой Tap’n go ускоряет работу. Комплектация: леска .

Husqvarna 325R

Прибор с цельным металлическим валом имеет большой ресурс. Есть прозрачный топливный бак, праймер, дроссельная заслонка, регулируемая рукоять и выключатель зажигания с автоматическим возвратом. Система Smart Start гарантирует быстрый запуск. Скашивать можно даже достаточно толстые ветви. Удобная и продуманная конструкция. Комплектация: нож, плечевой ремень и 2.4-миллиметровая леска .

Husqvarna 520iRX

Малошумный агрегат оснащен велосипедной рукояткой, которая позволяет работать в рощах. Можно менять направление вращения проволоки. Есть удобные кнопки пуска и несколько режимов расхода аккумулятора. Комплектация: нож, 2.4-миллиметровая леска, торцевой ключ, триммерная головка, оснастка Balance 35 .

Husqvarna 128R

Модель с антивибрационной системой, эргономичной рукояткой и ограничительной чашей. Технология E-Tech отвечает за снижение выхлопных газов. Топливную смесь в карбюратор заливает ручной насос. Система Smart Start облегчает процесс запуска. Благодаря механизму Tap&Go, извлечение лески происходит легко. Защитный кожух используется как с головкой, так и с ножом. Комплектация: плечевой ремень, нож и 2-миллиметрова леска .

Husqvarna 226R

Легкая травокосилка относится к профессиональным приборам. Двухтактный двигатель оснащен системой двойной очистки воздуха и облегчения запуска. Уровень шума низкий. Прибор предназначен для кошения переросшей и жесткой травы, работы в жестких условиях. Рукоятки велосипедного типа регулируются, а штанга имеет защиту. Комплектация: нож и наплечный ремень .

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

• Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
• Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
• Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

• Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
• Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоит.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутив их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Настройка в случае изменений в работе или условий эксплуатации бензопилы

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

• Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
• Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

1. Цепь неподвижна.
2. Звук двигателя почти как у четырехтактного.
3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Плюсы и минусы китайских карбюраторов

Китайские карбюраторы могут быть низкого, среднего и высокого качества. Низкокачественные изделия имеют преимущество в крайне низкой цене. Самый оптимальный вариант по соотношению цена-качество находится, как правило, в среднем ценовом сегменте.

Оригинальный карбюратор Stihl европейской сборки или чисто японский Walbro превосходны по качеству. Но их стоимость иногда равна цене всей китайской бензопилы. Поэтому лучше уверенно ориентироваться в самых разнообразных китайских карбюраторах, которыми завален наш рынок, и сделать целесообразный выбор.

Карбюратор ДВС бензопилы Carver отвечает за подачу правильно дозированной топливно-воздушной смеси. За счет увеличения подачи смеси при нажатии ручки газа повышаются обороты двигателя. Устойчивая работа на холостых оборотах также зависит от правильной работы карбюратора. Это важная система бензопилы и нужно иметь представление о том, как она работает, знать основы диагностики, а также уметь регулировать и ремонтировать.

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

• фильтры очистки (бензиновый и воздушный) не загрязнены;
• жиклеры и подходящие к ним каналы чисты;
• мембраны не имеют повреждений;
• игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин. Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту

Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси

Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться

При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси. Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

1. Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
2. При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.
