Как отрегулировать карбюратор на триммер эхо 330

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Обзор моделей мотокосилок марки Echo

На смену ручным косам, требующим больших затрат сил и времени, давно пришли мотокосы, принцип работы которых основан на вращении режущих частей при помощи электрического или бензинового двигателя.

При помощи такого инструмента можно с легкостью привести в порядок и подравнять газонную траву, кустарники и даже небольшие деревья. На рынке существует множество разновидностей и производителей мотокос. Среди них можно выделить бензокосы марки Echo (Ехо). Ассортимент этой марки позволяет подобрать инструмент для профессиональной косьбы и для частного пользования.

2.3 Мотокоса Echo SRM-2655SI

Мощность	0,8 кВт/1,1 л.с.
Объем двигателя	25,4 см³
Расход топлива	0,7 кг/ч
Зажигание	T.C.I.
Система запуска	i-Start
Праймер	Присутствует
Вид штанги	Жесткий, диаметр 7 мм
Объем топливного бака	0,65 л
Передаточное число редуктора	1,36
Диаметр штанги	25 мм
Вес	6,5 кг

• Металлический кованный шатун и вал, закрепленный в шарикоподшипниках.
• Подача топлива в любом положении при помощи диафрагменного карбюратора.
• Полуавтоматическая головка для косьбы.
• Крышка фильтра быстро снимается для ускоренного обслуживания.
• Прямая штанга и профессиональный редуктор.
• Антивибрационная система.
• Современное электронное зажигание.
• Однобарашковая регулировка угла наклона для рукоятки.

READ Какую смазку использовать для смазки триммера

Данная модель имеет большую мощность двигателя, чем у предшественника Echo SRM-2305SI. Увеличенная мощность инструмента позволяет установить на него съемные диски большего диаметра и уменьшает износ оборудования. Несмотря на это, вес бензокосы увечился всего на 200 гр. к меню

2.5 Мотокоса Echo SRM-330ES

Триммер бензиновый 330ES японская профессиональная коса высокой степени надежности и среднего веса. Мощный двигатель косы 330ES позволяет выкашивать непрерывно большие площади. Стенки цилиндра покрыты низкотемпературным электролитическим покрытием Hard Chrome, что увеличивает долгий срок службы двигателя. Площадь косьбы свыше 25 соток.

Мощность	0,9 кВт/1,22 л.с.
Объем двигателя	30,5 см³
Расход топлива	0,96 кг/ч
Зажигание	T.C.I.
Система запуска	ES-Start
Праймер	Присутствует
Вид штанги	Жесткий, диаметр 8 мм
Объем топливного бака	0,84 л
Передаточное число редуктора	1,33
Диаметр штанги	28 мм
Вес	7,2 кг

• U-образная рукоятка велосипедного типа позволяет использовать 330ES для интенсивной работы.
• Полуавтоматическая головка для косьбы.
• Фетровый воздушный фильтр многоразового использования.
• Антивибрационная система.
• Прямая штанга и усиленный профессиональный редуктор.
• Облегченный первый (холодный) запуск двигателя благодаря праймеру.
• Непрерывную работу во всех положениях обеспечивает диафрагменный карбюратор.
• Современное электронное зажигание.

Этот бензиновый триммер подойдет для коммунальных служб и для требовательных пользователей. к меню

Признаки необходимости промывки карбюратора бензокосы

О том, что пришло время провести диагностику механизма на бензокосе, будут свидетельствовать соответствующие факторы. Одним из основных признаков — перебои при работе инструмента. В этом случае следует незамедлительно выполнить очистку карбюратора, иначе это чревато развитием негативных последствий. Другими симптомами неисправностей являются следующие признаки:

1. Невозможно запустить двигатель.
2. Начинают плавать обороты.
3. Мотор не развивает полной мощности.
4. Отклик на нажатие кнопки газа происходит с запаздыванием.
5. Увеличивается расход топлива.
6. При прогреве мотора возникают сбои.
7. Из глушителя выделяется избыточное количество черного дыма.

Однако при возникновении вышеперечисленных признаков следует убедиться в том, что действительно причина заключается в неисправности карбюратора. Исключите прочие виды поломок, и только после этого приступайте к очистке и ремонту изделия на триммере.

Это интересно! Без особой необходимости разбирать карбюратор не рекомендуется, и тем более, если отсутствует опыт в этом деле. Механизм состоит из мелких деталей, которые могут повредиться или потеряться в момент проведения демонтажных работ.

В большинстве случаев вышеперечисленные признаки можно устранить путем регулировки карбюратора. Подробная инструкция об этом процессе расписана в . Все устройства на бензокосах имеют регулировочные винты, при помощи которых настраиваются обороты холостого хода, а также диапазон высоких и низких оборотов. Количество и внешний вид настроечных винтов зависит от модели инструмента.

Принцип работы карбюратора

Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Для смешения воздуха и горючего, карбюратор представляет устройство, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. Видео- ролики как отрегулировать карбюратор на не могу завести бензопилу партнер 350. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Бензопила Урал по инструкции требует обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.

Регулировка карбюратора

Перед регулировкой карбюратора промойте воздушный фильтр. Рекомендуется промывать его после каждых 10 часов работы. После этого можно приступать к регулировке. На фотографии для примера изображен карбюратор бензинового триммера PRORAB-8406. Цифрами обозначены регулировочные винты, которые мы будем использовать.

Регулировочные винты карбюратора бензинового триммера PRORAB-8406

Назначение регулировочных винтов:

1. Винт регулировки подачи топливной смеси.
2. Винт регулировки холостого хода.
3. Винт ограничения максимальных оборотов.

Заведите бензокосу и подождите пока она прогреется.

Регулировка подачи топлива

Начните медленно заворачивать винт регулировки подачи топливной смеси до того момента, пока двигатель не начнет глохнуть или пока не заглохнет, если не успеете поймать момент. После этого отверните винт на четверть оборота, если двигатель не заглох, или на пол-оборота, если заглох. Заведите заглохший двигатель. Проверьте, открывая дроссельную заслонку, как двигатель набирает обороты. Продолжайте отворачивать винт №1 по четверти оборота до тех пор, пока двигатель при прогазовке не начнет уверенно набирать повышенные обороты. Это будет момент наиболее экономичной стабильной работы двигателя. У бензинового триммера PRORAB-8406 регулировочные винты заворачиваются по часовой стрелке, откручиваются — против, у некоторых других марок бензокос может быть наоборот.

Регулировка холостого хода

Приступаем к регулировке малых оборотов. Винт №2 ограничивает возвратное движение рычага дроссельной заслонки — заворачивая его, мы повышаем обороты холостого хода, откручивая — уменьшаем. Отрегулируйте так, чтобы двигатель уверенно работал на малых оборотах и даже немного ускоренно (для лучшего пуска), но чтобы катушка с леской или нож не вращались, а до начала их вращения был достаточный запас оборотов. Если двигатель будет плохо заводиться, еще увеличьте обороты на холостом ходу.

Ограничение максимальных оборотов

После регулировки подачи топливной смеси и малых оборотов проверьте, как двигатель бензокосы будет работать на максимальных оборотах. При необходимости, ограничьте максимальные обороты до необходимого уровня с помощью полого винта №3. Ослабьте фиксирующую гайку и вкручивайте винт для уменьшения максимальных оборотов или отворачивайте для увеличения. После регулировки затяните гайку. Настройка максимальных оборотов необходима для защиты двигателя триммера от перегрева и возможности использования фиксатора пусковой клавиши для уменьшения усталости кисти правой руки.

В дальнейшем может возникнуть необходимость подрегулировать карбюратор триммера. Например, если двигатель при работе на полной нагрузке начнет плохо набирать обороты, отверните винт №1 еще на четверть оборота. При затрудненном пуске увеличьте обороты холостого хода. Влиять на работу бензокосы могут и погодные условия, и качество топливной смеси. От вибрации могут и сами регулировочные винты провернуться.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.

Японские бензопилы Эхо — на мировом рынке с 1947г.

Бензопилы являются особенным видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует величавое огромное количество их вариантов, и это не умопомрачительно, ведь запросы людей совсем различные, и чтоб сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.

Японская бензопила echo сейчас считается одним из лучших «ответов» легендарному Штилю, который за последние десятилетия набрал мистической популярности.

Ее отличительные особенности нереально не увидеть, а преимущественные технические характеристики совместно с прибыльной ценой делают ее очень симпатичным вариантом для покупки. Забегая наперед отметим, что стоимость на одну из самых фаворитных моделей бензопилы эхо 3500 равна 8000-10000 рублей.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

• неудовлетворительное качество очистки бензина;
• засор воздухофильтра;
• скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

• вы слишком долго работаете на мотокосе или триммере без перерыва;
• заправлено некачественное топливо;
• отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

• недостаточно бензина или кислорода в создаваемой горючей смеси;
• запуск мотора происходит после 10 и более неудачных попыток;
• двигатель стучит, клацает при работе и т. д.;
• деформируется рабочий поршень.

В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

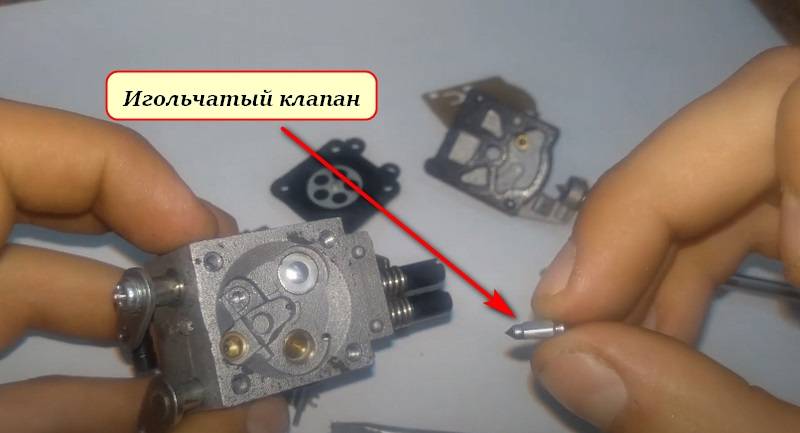

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

• сломается поршень;
• численность попыток неуспешного старта двигателя резко возрастёт;
• топливная смесь будет содержать слишком мало бензина;
• резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

• Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
• Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
• Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
• Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
• Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Цепная пила Эхо версии CS-350WES

Бензопила Echo CS-350WES – это профессиональный инструмент для бытовых нужд. Его можно использовать как для распиливания стройматериалов, срезов сучков и веток, так и для валки небольших деревьев в саду или загородном доме. Грамотное распределение веса по корпусу, эргономичные рукоятки и система антивибрационного гашения позволяют пользователю комфортно работать длительное время. Бензопила оснащена двухтактным двигателем с рабочим объёмом 35,8 см 3 и воздушным охлаждением. Мощность инструмента составляет 1,48 кВт, благодаря чему максимальная скорость вращения цепи достигает 13500 об/мин.

Рекомендуется использовать бензин марки 89 или с большим октановым числом. Нельзя заливать топливо, в котором больше 10% этилового спирта.

Запускается бензопила Эхо 350 электронным зажиганием CDI и системой «Лёгкий старт» с праймером. Для быстрого запуска пилы с холодным двигателем, на корпусе есть ручка, регулирующая заслонку подачи воздушно-топливной смеси на карбюратор. Так же, как и у предыдущей модели инструмента, цепь смазывается маслом автоматически, но есть возможность регулирования интенсивности его подачи. При максимальной нагрузке расход топлива за 1 час оставляет 1,12 л. Для безопасности пила оснащена защитным щитком перед рукояткой и инерционным тормозом пильной цепи. Натяжение цепи производится с помощью бокового регулирующего винта.

Технические характеристики бензопилы марки Echo версии CS-350WES:

• длина пильной поверхности – 40, 30 и 35 см;
• шаг пильной цепи – 9,53 мм;
• вместительность бачка для масла, смазывающего цепь – 230 мл;
• вместительность топливной ёмкости – 370 мл;
• размеры (ДхШхВ) – 39,2х23,3х24,2 см;
• уровень мощности звука – 110 дБ.

Вес цепной пилы CS-350WES равен 3,6 кг, но без учёта пильной цепи, шины, и расходных материалов (бензин и масло). Чтобы курок газа не был случайно нажат, на инструменте есть блокиратор. Для защиты рук от разорвавшейся или слетевшей цепи на пиле установлен уловитель цепи и защитный щиток задней рукоятки. На глушителе бензопилы Echo CS-350WES-14 предусмотрен кожух, который предохраняет пользователя от случайного ожога при соприкосновении с ним.

В комплекте с инструментом идёт пильная цепь с шиной и чехлом, руководство по ремонту и эксплуатации, Т-образный ключ (10х19 мм) и маленькая отвёртка.

Сравнительная таблица с характеристиками бензопил 350WES и 353ES:

http://benzopilu.com/benzopily/benzopila-echo-cs-350wes

Близкое знакомство с бензопилами марки Echo

CS 600 Echo и CS 620SX 18” – области применения моделей

Эти бензопилы заслужили популярность благодаря своей высокой мощности и надежности. Они успешно используются в экстремальных условиях, и, при этом показывают отличные результаты и высокую скорость работы.

Среди характеристик моделей выделяется:

• Объем цилиндра – 60 и 62 см 3 соответственно;
• Мощность – 4 и 4,2 л. с. соответственно;
• Емкость бачка для горючего – по 575 мл;
• Объем бака для масла – по 300 мл;
• Эксплуатационный вес – 7,7 и 7,9 кг соответственно.

Данные бензопилы станут незаменимыми, когда необходимо спиливать большое количество небольших и средних деревьев. Они потребляют небольшое количество топлива и смазочного материала.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

• С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
• Мембранный насос нагнетает необходимое количество бензина.
• Далее бензин проходит через штуцер двигателя.
• Топливо проходит через втяжной и вытяжной клапаны.
• Осуществляется фильтрация топлива с помощью сетчатого фильтра.
• Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

• Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
• В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
• Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
• Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
• Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Однако на качестве деталей экономят, вынуждая потребителя чаще их менять. Проверьте, какие совместимые детали предлагают некитайские компании для вашего устройства.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.
