Как натянуть цепь бензопилы Stihl ms 180

Возможные риски при неравномерной натяжке

Любые изменения пильной гарнитуры (провисание, поломка зубьев, перенапряжение) могут приводить к проблемам во время работы. Риски эксплуатации инструмента с провисанием:

• снижение продуктивности при пилении, валке леса;
• цепь застревает в пазе, слетает с шины во время запуска;
• поломка гарнитуры, повреждения направляющих звездочек;
• высокая нагрузка на ротор, снижение срока эксплуатации инструмента;
• получение серьезных травм во время работы.

Перед началом работы важно качественно проверять все движущиеся механизмы, затяжку регулировочного болта. Использовать специальное масло для смазывания зубьев, пильной гарнитуры

Настройку цепи и непосредственно пиление нужно проводить в защитной одежде, надевать перчатки и очки, чтобы избежать травм.

Гарнитура бензопилы – важный конструктивный элемент, отвечающий за продуктивность и качество работы. Перед началом эксплуатации следует проверить натяжение, убедиться в ее правильной установке. Напряжение корректируются с помощью специального болта или рычага на корпусе. Провисание или избыточное натяжение могут приводить к серьезным последствиям – поломке пилы, травмам во время распила древесины.

Как натянуть цепь на бензопиле

1-ое чему приходится научиться свежеиспеченному владельцу бензопилы после исследования техники безопасности работы с массивным инвентарем – его настройка. Последующее, что делается после ознакомления с аннотацией – тестирование работы, и если пила работает некорректно, то возможная причина этого – неправильное натяжение цепи. Потому сходу появляется вопрос — как натянуть цепь на бензопиле?

Обычно производители указывают в аннотации к бензопиле как это сделать, но если по каким-то причинам она затерялась, либо устройство досталось без нее, к примеру, по наследию, то текст, ниже приведенный, поможет отыскать верный ответ.

Все особенности инструмента

Именно компания Stihl в 1944 году разработала первую одноручную бензопилу. Сейчас из каждых трех таких инструментов, проданных во всем мире, одна – это Штиль.

Производитель выпускает две модификации популярной модели MS-180:

• бензиновую пилу Stihl MS-180/14;
• аналог MS-180/16.

Последняя цифра в названии модели – это
длина шины. Обозначена она в дюймах. Соответственно, цифра 14 – это 35 см, а 16 – 40 см.

Длина шины определяет протяженность реза
. Этот параметр должен для вас стать основным при выборе модификации пилы:

1. Если бензиновая пила вам нужна лишь для садовых работ
   , строительства бревенчатого, брусчатого сруба, то вам подойдет модификация MS-180/14. Она справляется с древесиной, пиломатериалами сечением до 30×30 см или диаметром до 30 см. Мощность у нее та же, что и у аналога с длиной шины 16 дюймов.
2. Для валки толстых деревьев и обработки их стволов
   оптимальна модель пилы Штиль МС-180/16.

Технические данные пилы

В таблице я привожу характеристики инструмента, взятые из его технического паспорта.

Технические характеристики цепной бензиновой пилы Stihl MS-180
Мощность	2 л. с. (1500 Вт)
Рабочий объем бензинового двигателя	31,8 см³
Обороты на холостом ходу	2800 об/мин
Масса	3,9 кг (без пильной цепи, топлива и направляющей шины)
Объем бака для масла	145 см³
Объем бака для топлива	250 см³
Длина шины	35 или 40 см
Удельный вес	2,6 кг/кВт
Число скоростей	1
Шаг пильной цепи	3/8 дюйма
Тормоз пильной цепи	есть
Антивибрация	есть
Звуковая мощность	110 дБ
Звуковое давление	97 дБ
Вибрация	справа – 7,8 м/сек слева – 6,6 м/сек
Цепь Stihl-Oilomatic	PM-3 (Picco Micro-3)

Где производится агрегат?

Stihl – это частная семейная компания. Ее головной офис расположен в немецком городе Вайблинген. У предприятия действуют дочерние компании по производству и продаже различных инструментов в 160 странах мира. Дилерские центры есть и в России.

Stihl проектирует, изготавливает и реализует моторизированный инструментарий для строительства, сельского и лесного хозяйства.

В России в основном продается бензопила Stihl MS-180 американского производства. Однако в 2006 году компания запустила сборочный завод в китайском городе Циндао. Эта лицензионная продукция также стала поставляться в Россию. Она чуть хуже качеством, чем американский аналог.

Как отличить бензопилу Штиль китайского и американского производства?

1. Осмотрите шильдик
   . Это наклейка с серийным номером инструмента. Расположена она спереди (под глушителем). На ней обязательно печатаются и данные о стране-производителе.
2. Отличить место производства поможет первая цифра на штрих-коде пилы
   . Если это 2, то агрегат был произведен в США, если 8 – инструмент китайский.

Как навскидку проверить подлинность бензопилы
?

1. У инструмента должно быть три серийных номера
   . Первый должен присутствовать на упаковке. Еще два должны располагаться на самом инструменте. Один выдавливается на пластике корпусной площадки (под глушителем), а другой – на наклейке чуть ниже.Все серийные номера должны быть одинаковыми
   . При условии, что упаковочная коробка вскрывается продавцом при вас. Если инструмент со склада приносится, уже распечатанный либо берется с витрины, на коробке может стоять иной номер. На самой пиле номера должны совпадать в любом случае.

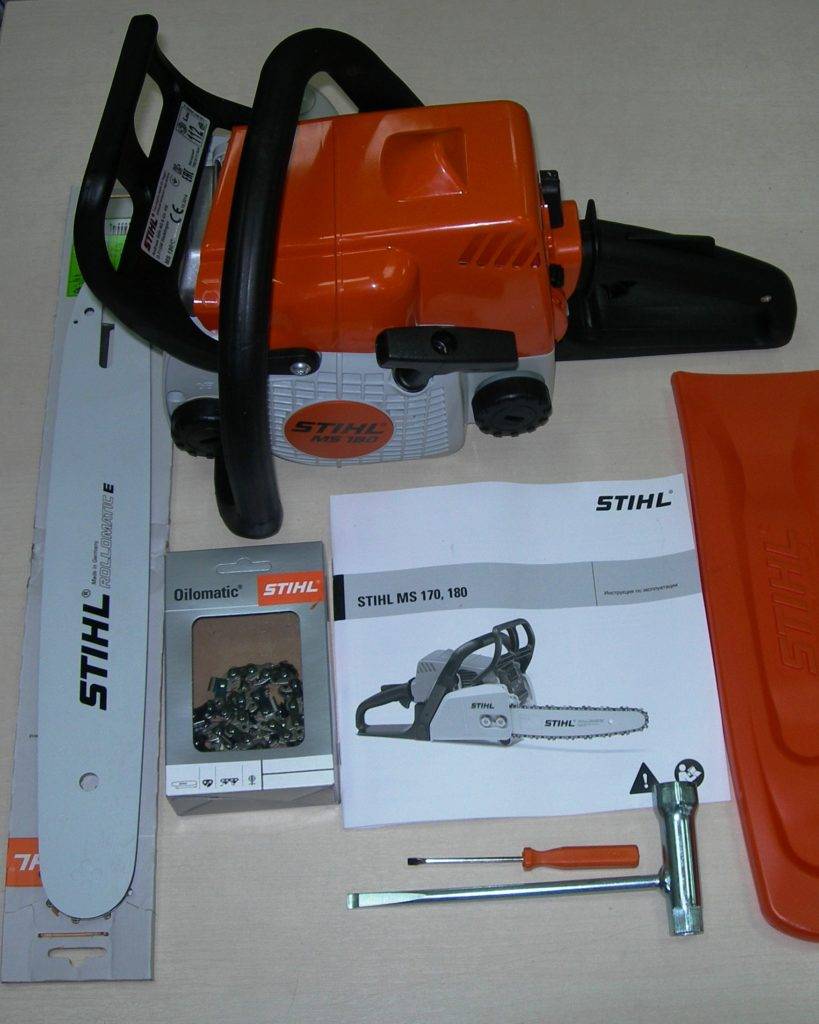

1. В комплектации настоящего агрегата есть лишь отвертка для регулирования и отвертка-ключ 19×13
   . Они могут заменяться многофункциональным ключом. Помимо этого: инструкция по эксплуатации (в России – обязательно на русском языке) и чехол для направляющей шины.

Регулировка карбюратора бензопилы Штиль 180 своими руками

Настройка карбюратора Stihl MS 180 необходима для гарантии эффективной работы пилы при использовании в режиме максимальных оборотов, и экономии горючего. Для выполнения этой процедуры потребуется очистить воздушный и штатный топливный фильтр.

Отрегулировать карбюратор модели можно при помощи трех штатных винтов. Винты L и H нужны для предварительной настройки соотношения смеси воздуха и горючего, которое регулируется разными положениями заслонки дросселя. Винт S отвечает за точную настройку работы бензопилы на холостом ходу. Порядок действий при настройке карбюратора выглядит следующим образом:

1. Сначала нужно завести инструмент и начать поочередно поворачивать винты H и L по часовой стрелке до упора. Затем оба винта потребуется медленно повернуть на 2 полных оборота в обратном направлении;
2. После этого нужно найти максимальные обороты мотора при работе пилы на холостом ходу. Для этого винт L следует поочередно поворачивать в разных направлениях. При этом винты не должны издавать скрипящих звуков. Как только базовые максимальные обороты будут найдены, потребуется медленно повернуть винт L на четверть оборота против хода стрелки часов;

Работы по настройке бензопилы

Работы по регулировке бензопилы подразделяются на две группы:

• настройка отдельных узлов;
• профилактическое обслуживание инструмента.

Настройка карбюратора

Карбюратор – один из узлов, обеспечивающих стабильную работу бензопилы. От него зависит скорость набора числа оборотов, выдаваемая мощность, равномерность пиления.

Регулировка узла сводится к выставлению минимальных и максимальных оборотов двигателя внутреннего сгорания, а также к настройке режима холостого хода. Выполняется это самостоятельно или при помощи профессионального мастера.

При правильно отрегулированном, чистом карбюраторе двигатель обеспечивает:

• неподвижность цепи в режиме холостого хода;
• плавный и быстрый набор числа оборотов двигателя бензопилы;
• при работе бензиновый агрегат по звуку похож на 4-тактный двигатель.

Натяжение цепи

Регулировка натяжения цепи осуществляется:

• при установке цепи на бензопилу после операции заточки;
• при ослабление натяжения в процессе эксплуатации бензопилы;
• при замене изношенной или вышедшей из строя цепи на новую.

Натяжение цепи осуществляется специальным винтом. Чаще всего для удобства его располагают на боковой поверхности. Сила натяжения регулируется опытным путём. Штатное положение цепи определяется шиной, при этом нижняя часть цепи не может иметь зазора, поскольку не должна провисать.

Степень натяжения определяется вручную – рукой, одетой в защитную перчатку, производится прокрутка цепи. При штатном расположении цепи в шине движение режущего инструмента должно осуществляться свободно, без особых усилий.

Примечание: при осуществлении регулировки натяжения цепи тормоз должен быть в свободном состоянии – расфиксирован.

Совет: при эксплуатации пилы в зимних условиях натяжение необходимо проводить на прогретой пиле – от повышения температуры металлические элементы расширяются и цепь может провиснуть. По окончании работы натяжение следует ослабить – при остывании может возникнуть излишняя нагрузка от сокращения металла в процессе остывания.

Механизм смазки цепи

Для устойчивой работы цепь требуется смазывать маслом. Эту роль выполняет специальный узел – механизм смазки. В процессе эксплуатации могут возникнуть перебои в его работе:

• недостаток масла в бачке, вследствие чего на цепь будет поступать малое количество смазочной жидкости – необходимо пополнить уровень масла;
• засорение выводящих каналов – требуется произвести чистку и замену фильтра;
• малый диаметр выходного отверстия регулируется специальным винтом.

При штатной работе системы смазки цепи следы от масла можно увидеть, если поднести работающую пилу к светлой незагрязнённой поверхности, например, к свежему срезу дерева (пенёк).

Объём подаваемого масла на цепь зависит от условий эксплуатации. При плотной, вязкой или сырой древесине расход масла должен быть больше. Сухой материал потребует меньше смазочной жидкости.

Ликбез:масляный насос бензопилы

Начинаю рубрику под названием «Ликбез» в которой буду рассказывать о деталях и узлах бензопил, их конструкции, причинах выхода из строя и о способах ремонта.

Открывает эту рубрику маслонасос. Масляный насос в бензопиле необходим для смазки пильной цепи во время работы. В большинстве случаев устанавливается масляный насос плунжерного типа. Находится масляный насос под сцеплением.

Чтобы добраться до него необходимо снять сцепление (подробно весь процесс можно увидеть на видео. Спасибо автору видео- Евгению Кравченко за подробный рассказ!).

На рисунке очень хорошо видно плунжер, в котором имеется проточка на хвосте. Эта проточка нужна для захвата необходимой порции масла и подачи его через шланг к пильной шине и дальше на цепь. Вращение плунжеру придает звездочка барабана сцепления. соответственно мы получаем необходимое количество масла при любых оборотах двигателя, так как обороты двигателя и частота вращения плунжера получаются взаимосвязаны.

Плунжер Stihl MS 210,230,250

Многие бензопилы имеют возможность регулировки количества подаваемого масла. Регулировка осуществляется путем вращения винта, который уменьшает или увеличивает количество масла захватываемого плунжером. Винт расположен снизу под насосом. (см.фото).

• Самая распространенная причина по которой перестает подаваться масло для смазки цепи — забился выходной канал. В этом случае нужно всего лишь продуть каналы. Так же каналы могут быть забиты и на шине. Тоже просто прочистить.
• Течь масла во время простоя. Тут возможны несколько причин:1.Трещины в корпусе маслонасоса.2.Проверить целостность шлангов и их крепление.
• Недостаточная смазка цепи. Как уже писал выше на некоторых бензопилах можно провести регулировку количества подаваемого масла. Если же нет такой регулировки, то опять же несколько причин.1. Подсос воздуха через трещины в шлангах, корпусе насоса или в местах крепления шлангов.2.На приводе масляного насоса стерлись витки. В таком случае замена. Так же это относится к плунжеру.
• Большой расход масла. Данная неисправность может возникать ввиду:1.Неправильно установленной шины2.Выхода из строя масляного насоса. Справедливости ради стоит отметить, что у многих бензопил расход масла для смазки цепи великоват по природе. Уменьшить его расход можно применяя специализированные масла для смазки цепей.

Диагностика и ремонт масляного насоса и системы смазки цепи бензопилы

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

Видео натяжки цепи бензопилы Stihl MS 180

Не имеет значения, проживаете ли вы в городе, коттеджном поселке или деревне. У вас обязательно возникнет необходимость использовать бензиновую пилу. Многим из нас приходится заготавливать дрова для дачи или собственного дома, убирать нежелательные заросли, прореживать деревья и кустарники на участках. Строителям часто нужно пилить и обрабатывать различные материалы из дерева. Все это можно проделать с помощью бензопилы Штиль 180.

Этот инструмент есть в моем арсенале, и я нередко им пользуюсь. Я расскажу вам о нем, все, что знаю – о его особенностях, технических характеристиках, плюсах и минусах. Это поможет при выборе, если вам понадобится цепная бензиновая пила.

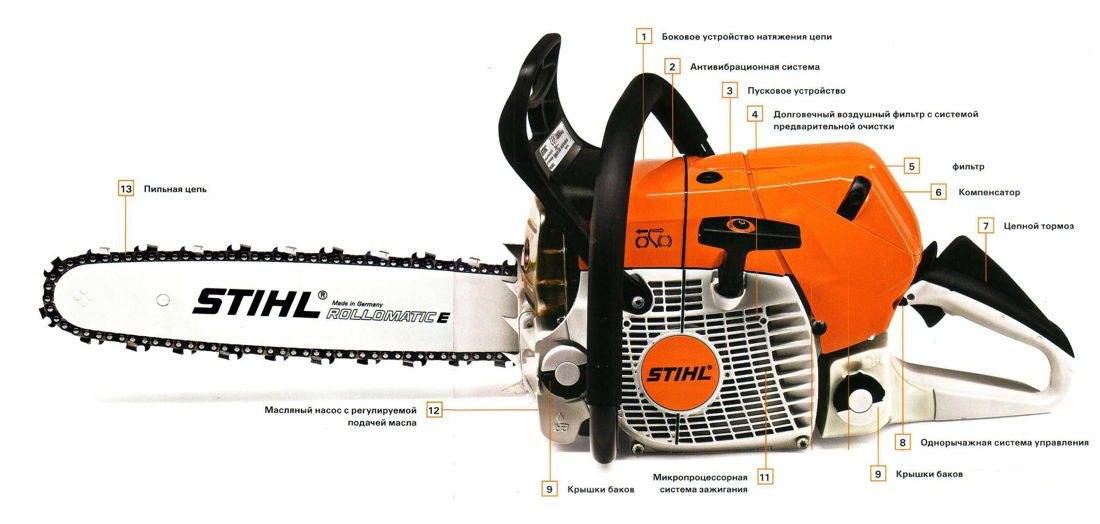

Устройство бензопилы Штиль 180

Хозяйственная бензопила Stihl MS 180 оборудована высококачественным фирменным ДВС, с завода-производителя настроенным на работу в сложных погодных условиях. Одноцилиндровый мотор модели успешно выдерживает длительные высокие нагрузки без увеличения количества потребляемого горючего, а кованая поршневая группа не поддается коррозии и образованию заусениц. Охлаждение двигателя – улучшенное, посредством всасываемых воздушных масс. Для более удобной эксплуатации бензопила Stihl 180 оснащена заводской системой подавления вибрации, а для снижения шума во время работы – фирменным глушителем.

В устройство сцепления инструмента входит фирменная ведущая звездочка. Она выдерживает длительные нагрузки и не проскакивает при резком увеличении оборотов. Это повышает эффективность цепной пилы Stihl при распиловке сухих толстых бревен.

Для облегчения запуска холодного заводского мотора бензопила Stihl MS 180 оснащена декомпрессионным клапаном, предназначенным для ручной подкачки горючего.

Рабочие органы садового инструмента – усиленная металлическая шина, на которой натянута цепь. Для более точной регулировки натяжения пильной гарнитуры в комплектации модели Stihl предусмотрено фирменное фронтальной устройство. За защиту оператора от оборвавшейся цепи отвечают щитки для передней и задней руки, а также уловителем цепи. Для смазки пильной гарнитуры в устройстве модели предусмотрена фирменная система смазки Ematic с долговечным масляным насосом. Дополнительно производитель включил в комплектацию садового инструмента зубчатый упор для более точной распиловки бревен.

Бензопила Stihl MS 180 выделяется простотой в использовании, которой удалось достичь благодаря продуманному производителем расположению органов управления. Кнопка включения мотора, рычаг газа, заводская пластиковая ручка стартера и переключатель положения штатной дроссельной воздушной заслонки расположены в задней части модели. Спереди установлен рычаг встроенного инерционного тормоза.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции. Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно . Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Не заводится бензопила на горячую

KEY-DOP

Не заводится бензопила на горячую.

Если бензопила заводится и глохнет при нажатии на газ, это указывает на плохое поступление топлива. Причиной может быть засорение топливного фильтра или жиклера карбюратора. Первый узел можно проверить и почистить очень быстро, а вот во втором случае лучше довериться специалистам.

Разборка и чистка карбюратора бензопилы требует опыта и аккуратности. Поэтому за нее обычно берутся только те владельцы, которые уже неоднократно и успешно выполняли данную процедуру.

Воздушному фильтру также следует уделить внимание, чтобы не искать причину сбоев в работе бензопилы в неправильном направлении. Если он забит пылью, то на легкий пуск и стабильную работу рассчитывать нельзя

У каждой модели бензопил есть свои характерные и легко устранимые неисправности. Поэтому, не спешите с разборкой и ремонтом, а лучше почитайте на форумах отзывы владельцев. Например, бензопилы Штиль могут не заводиться по причине банального засорения сапуна.

Этот клапан выравнивает давление в бензобаке по мере расхода топлива. Когда он забивается, в баке образуется вакуум и топливо перестает поступать в карбюратор. Лечится эта болезнь прочисткой сапуна с помощью обычной швейной иголки.

Исключить сапун из списка подозреваемых несложно. Для этого нужно отсоединить от карбюратора топливный шланг и посмотреть, вытекает ли из него топливо. Когда бензин течет полной струей — сапун чист, если же топливо из бензопровода не течет или вытекает очень медленно, то причина неисправности установлена.
