Как натягивать ленточную пилу

Осмотр деталей механизма

Перед началом работы необходимо произвести осмотр узлов лесопильного станка.

Механизм подъёма перемещает раму «вверх-вниз» при помощи передачи, приводимой в движение электрическим мотором. Пульт управления находится в электрическом шкафу, вмонтированном в верхнюю перемычку станины, обязательно требуется подключение заземления. Рама ленточнопильного станка состоит из двух балок, соединённых между собой. На торцах расположены пильные шкивы:

  • «ведущий» – закреплён неподвижно;
  • «ведомый» – перемещается продольно.

Схема рамы ленточнопильного станка

Пилорама снабжена устройством натяжения пилы, содержащим пружинно-винтовой механизм.

На кожухе пильных шкивов ленточной пилорамы находится бак со смазочно-охлаждающим составом.

Проверка и настройка ленточной пилы

Проверка пилорамы

Корректное натяжение полотна пилы – основополагающий фактор, оказывающий влияние на качественные характеристики древесину и время службы пилы. Натяжка ленты осуществляется в соответствии с выбранным видом полотна пилы, параметры указываются в технической документации завода-изготовителя. Пильная лента насаживается на шкивы, слегка натягивается, закрепляется болтами, затем натягивается до нужной величины.

Проверяется ход пилы на направляющих и шкивах. Нужно убедиться, что лента пилы верно расположена на направляющих. Затем на несколько секунд включить электрический привод, отключить. Вскрыть кожухи и посмотреть положение полотна на шкивах. Если зазор между выступом колёс и задней кромкой ленты – от 1 до 2 мм, то настройка сделана правильно.

Если превышает данный диапазон, или полотно перемещается по выступу колеса, то делают регулировку хода ленты пилы. При повороте шурупа в правую сторону – полотно придвинется к выступу натяжного колеса, если в левую сторону – удалится от выступа. Закрыть кожухи. Снова проверить работу пилорамы.

Установка и настройка направляющих «кубиков»

Схема направляющих кубиков

Крепёжные винты направляющих ослабляются и прижимаются к верхней грани полотна. Нужно убедиться, что «кубик» не будет вдавливаться в ленту и не испортит её. Затем они опять затягиваются, и если «кубик» имеет верную наладку – его верхняя грань и настроечная линейка будут расположены параллельно.

Установка щётки.Щётка оказывает влияние на эффективность и точность пиления, эксплуатационный срок ленточного полотна, рабочих шкивов, опорных роликов. При установке нужно отслеживать, чтобы щетина не задевала дна зубьев пилы.

Дешевая ленточная пила. есть ли смысл? Scheppach HBS 20 и Einhell BT SB 200

Небольшой обзор ленточной пилы

(станка) подереву Scheppach HBS 20 (клон Einhell BT SB 200). Подробная

В-третьих, следить за уровнем хладагента в механизме шлифовального круга

. Это поможет вам избежать перегрева и обеспечит большую точность заточки пилы.

В-четвертых, после завершения процедуры заточки проверьте отсутствие заусенцев и забивание на ткани. В случае их обнаружения их следует удалить с помощью шлифовального станка или шлифовального круга.

Что касается безопасности, все работы по заточке пил должны выполняться исключительно в защитных очках и при использовании респиратора. В крайних случаях вы можете носить маску для лица.

Предотвращение дефекта «волна»

Существует такая проблема, как возникновение неровностей на поверхности распиливаемой доски, называемая «волной». На появление дефекта влияет несколько факторов:

  • неопытность или невнимательность оператора станка;
  • неправильная настройка (или её отсутствие) ленточных пилорам;
  • качество ленты;
  • вид древесины.

 Рабочий (оператор)

Качество зависит от рабочего на пилораме

От его профессионализма зависит правильность настройки ленточной пилорамы, выбор скорости пиления и ленты в соответствии с разновидностью лесоматериала.

При малой скорости – доска получается «ребристой», если превышает допустимую – возникают не пропиленные участки в виде «волны».

Настройка играет большую роль в бесперебойной и качественной работе станка.

Станок. Рабочие узлы ленточной пилорамы влияют на качество обработки брёвен, износ одного из них или сбой настройки приведут к дефекту «волна».

Ролики направляющие

Схема роликов ленточной пилорамы

С их помощью выставляется положение пилы относительно опорного стола станка. Точность расположения роликов выверяется регулировочной линейкой, которая входит в комплект ленточной пилорамы. Рабочая поверхность контролируется на предмет износа, приводящего к возникновению вибрации пильного полотна, глубокие риски не допускаются.

Изношенные шпильки и контргайки также подлежат замене.

После того как были заменены повреждённые узлы, выполняется полная регулировка роликов пилы. Следует проверить узел привода направляющей ролика на отсутствие зазора.

Станинные ролики. При износе эти детали заменяют и настраивают. Вертикальные направляющие выставляются перпендикулярно станине, контролируют правильность прилегания роликов (верхних и нижних) к направляющим.

Установка станка

При установке важно обеспечить неподвижность положения, особенно если он не прикреплён к полу болтами, как указано в паспорте по эксплуатации. Зазоры не допускаются

В случае установления люфта, под ноги станка подкладывают стальную пластину необходимой толщины. Некоторые модели лесопилок предусматривают наличие дополнительных опорных ног, которые предотвращают прогиб станины.

Схема установки пилорамы

Древесина

Некоторые характеристики лесоматериала оказывают влияние на качество распила, в частности на появление «волны».

Виды древесины

Параметры ленточной пилорамы сложно выбрать так, чтобы одновременно хорошо распиливались твёрдые внешние и мягкие внутренние слои. Нужно переделать схему распила или провести дополнительную операцию по выравниванию бруса.

«Волна» образуется при обработке замёрзшей древесины. Если лесоматериал проморожен одинаково, то проблемы такой не возникает, но если приходится пилить частично подмороженные брёвна, то возникнет дефект «волны», как при обработке древесины разной плотности.

При пилении брёвен с наличием большого количества сучков возникает риск появления «волны». Нужно постепенно уменьшать, а затем увеличивать скорость распиливания при их обрабатывании.

При обработке смолистой поверхности бревна, опил налипает на полотно пилорамы, что приводит к его утолщению, оно греется, натяжение ослабевает, получается «волна».

https://youtube.com/watch?v=JdWlG4ZXaJw

Виды станков

Существует несколько видов станков:

  1. Ручные. Мастер самостоятельно производит запуск станка и опускает раму для распила заготовки.

Полуавтоматические с гидроразгрузкой. Сам процесс обработки материала и резки происходит автоматически. Мастеру нужно только самостоятельно поднять раму.

Полуавтоматический. Может работать в разных режимах. Оператор может выполнять все операции вручную или запрограммировать весь процесс для автоматизированной работы.

Автоматический. Также предусмотрено несколько режимов работы: наладка и автомат. В первом случае, оператору нужно нажимать на соответствующие кнопки, чтобы пила начала обрабатывать заготовку. В режиме «автомат» весь цикл работы выполняется без вмешательства человека.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЛЕНТОЧНАЯ ПИЛА JWBS.

Деревообработка Jet Tools

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЛЕНТОЧНАЯ ПИЛА JWBS-9

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

1. ОБЩИЕ УКАЗАНИЯ

Станок предназначен для пиления изделий из дерева и подобных материалов, а также

твердых полимерных материалов.

Нельзя пилить изделия из металла. Обработка других материалов недопустима, или может производиться только после

консультации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по

Классика жанра

Колесо, постоянно вращающееся на оси двигателя, для шлифования зубьев ленточной пилы с помощью специального кулачкового механизма совершает сложное непрерывное движение, которое можно разделить на три этапа: Введите круг, спускаясь, шлифуя режущий и передний край зуба, чтобы сформировать передний угол. Проникновение в депрессию. Круг продолжает гладко пробивать радиусы полости, не выпрыгивая, не отрываясь от профиля зуба, одновременно удаляя все точки напряжения и микротрещины, возникающие при распиливании. Выходные данные. Круг также плавно, без скачков, не отрываясь от профиля, продолжает двигаться вверх и наружу зуба, одновременно обрабатывая заднюю грань и режущий край зуба с одновременным образованием заднего угла. Затем все повторяется, пока все зубья пилы не будут обработаны.

Выбор типа пилорамы и их особенности

Сейчас на российском рынке представлены ленточные, дисковые, а также рамные пилорамы. Для того, чтобы сравнить эффективность их работы, воспользуемся таким параметром, как процент выхода готового пиломатериала. Максимальный показатель в этом сравнении – у ленточных пилорам, которые дают 82-88%. Для сравнения: у рамной пилорамы – всего 61%.

Второй очень важный показатель: с какими типами леса лучше всего работает та или иная пилорама. У ленточных пилорам это – тонкомер и средний лес, дисковые пилорамы хорошо пилят крупный лес, но сталкиваются с большими проблемами при распиловке тонкомера, а рамная пилорама не сможет распилить бревно более 480 мм. в диаметре. Далее – стоимость ремонта и замены пил. Здесь вне конкуренции ленточные пилорамы с небольшой длиной пил.

Нужно учитывать, что подавляющее большинство деревьев, вырубаемых в Сибири для распиловки – это тонкомер и лес среднего диаметра. Того, что не сможет распилить ленточная пилорама – всего 0,01% в общей массе.

Настройка ленточной пилорамы

При покупке ленточнопильного оборудования (ленточной пилорамы) владельцы, особенно начинающие, зачастую не очень хорошо представляют себе что такое настройка ленточной пилорамы и как она выполняется. Это непосредственно сказывается на качестве распиловки, времени настройки станка, появлению неоправданных претензий к производителю ленточных пилорам и т.д.

Ниже описана настройка ленточной пилорамы, которую специалисты нашего предприятия применили как к сотням станков собственного производства, так и к станкам других производителей.

Последовательность настройки ленточной пилы надежна и не очень сложна, хотя и требует определенных навыков. Настройка состоит из следующих четырех основных этапов:

Этап 1. Выставление шкивов ленточной пилорамы в одной плоскости по вертикали

Выставление шкивов ленточной пилорамы в одной плоскости по вертикали осуществляется при помощи отвеса и регулировочных болтов колес, с помощью которых добиваются параллельности плоскости колес линии отвеса (см. рис.1).

Этап 1 Положение колес относительно нити (ей) отвеса.

Этап 2. Выставление шкивов ленточной пилорамы в одной плоскости по горизонтали

Выставление шкивов в одной плоскости по горизонтали осуществляется при установленной и натянутой ленточной пиле, с помощью шнура (нити), натянутого вдоль станка. Регулировкой пильных колес (шкивов) добиваются такого положения колес, при котором их плоскости располагаются параллельно натянутой горизонтально нити (см. рис.2).

После выставления плоскости колес в горизонтальной плоскости ведущее колесо фиксируется, в полученном в результате настройки по п.п. 1,2 положении, и в дальнейшем в настройке не используется.

Рис. 2

Этап 2 Положение колес относительно горизонтально натянутой нити.

Этап 3. Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведомого шкива ленточной пилорамы

Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведомого шкива, осуществляется при установленной и натянутой ленте, качанием ведомого колеса в горизонтальной плоскости (см. рис.3).

Рис. 3

Этап 3 Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведомого шкива посредством качания ведомого колеса в горизонтальной плоскости.

Этап 4. Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведущего шкива ленточной пилорамы

Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведущего шкива осуществляется при установленной и натянутой ленте качанием ведомого колеса в вертикальной плоскости (см. рис. 4).

Рис. 4

Этап 4 Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведущего шкива посредством качания ведомого колеса в вертикальной плоскости.

Советы

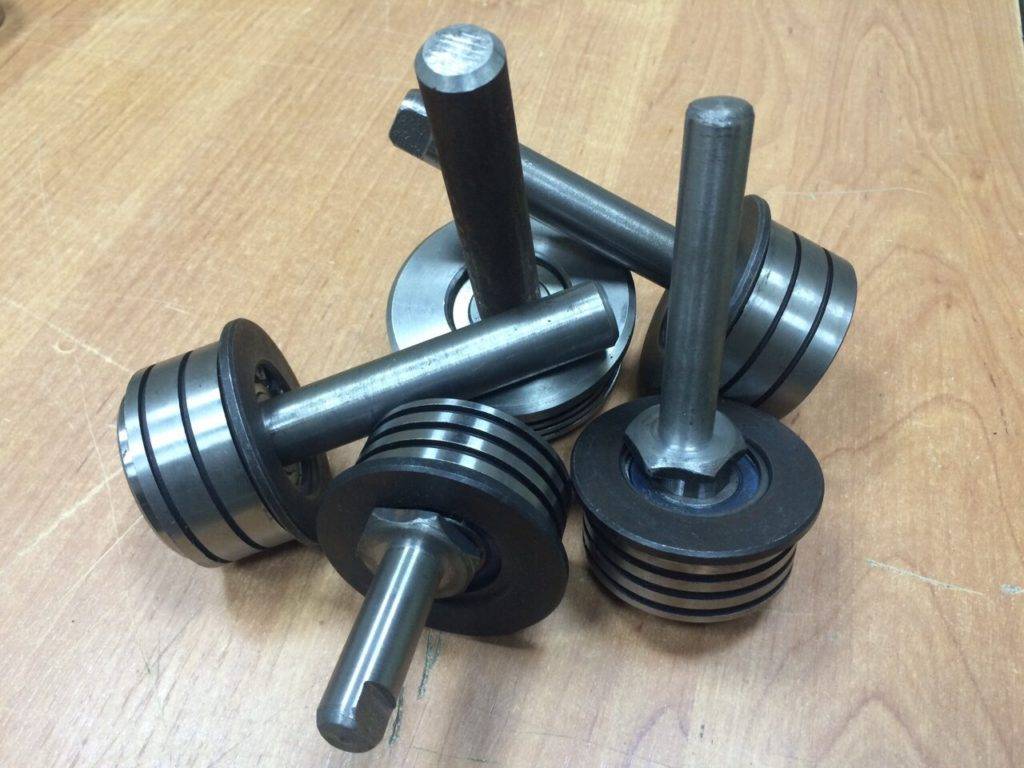

Направляющий ролик

Состоит ролик из нескольких частей, это, конечно же, сам ролик, подшипники, обычно их два, подшипники бывают различной марки в зависимости от вида пилорамы. Между ними устанавливается шайба для пропуска смазки и скрепляется она вместе с подшипниками внутри ролика стопорами, для которых внутри ролика имеются специальные прорези.

Затем ролик с подшипниками набивается на вал и фиксируется на валу болтом. Заметим, что валы могут быть простыми, прямыми, а могут быть смещёнными в сторону, их называют ещё эксцентриками. Если простой вал регулируется шпильками вверх-вниз, то эксцентрики регулируются просто поворотом вала.

Ролик имеет круглую форму различного диаметра, с тыльной стороны имеется бордюр для предотвращения схода пильной ленты. На поверхности ролика находятся прорези для выброса опилок, необходимо учесть, что во время эксплуатации обязательная чистка этих прорезей, даёт неплохой результат.

Внутри ролик имеет диаметр под определённый подшипник, по краям прорези под стопора, которые фиксируют подшипники внутри ролика.

Особенности будущей модели

Ленточная пилорама своими руками — вариант получения того агрегата, который со временем может быть модифицирован. Например, если хозяин конструкции изначально изготавливал ее для роспуска бревен, а потом решил, что неплохо было бы на ней производить еще и брус.

Эту лесопилку собирают модульным способом. Если навыки таких работ отсутствуют, то лучше остановиться на элементарной модели, найдя достаточно простой чертеж. Разобравшись с ним, необходимо получить представление об особенностях составления таких схем, познакомиться с различными инструкциями по сборке ленточных пилорам.

Однотипная или универсальная конструкция — следующий «камень преткновения», поэтому мастер должен решить, какие работы для него важнее — роспуск на доски или получение из бревен отдельных сегментов. Если планируется и то и другое, то лучше сразу остановиться на универсальном варианте.

Главное качество для пилорамы ленточного типа — ее незыблемость, ведь бревна обладают довольно внушительным весом и впечатляющими габаритами. Поэтому при изготовлении станины, к тому же подвергающейся интенсивным нагрузкам, необходимо обеспечить максимальную устойчивость.

Натяжение пилы

Это один из важнейших факторов, влияющих на продолжительность работы полотна, а также на качество получаемого пиломатериала. Если пила «недотянута», она волнит, вибрирует и норовит соскочить со шкивов, что ведет к ее преждевременному выходу из строя. Если пила перетянута, то это однозначно ведет к ее преждевременному выходу из строя. Характерным признаком перетяжки пилы является тот факт, что новое полотно покрывается трещинами прямо по середине впадин зубов, причем трещинами множественными. Вне зависимости от метода натяжения полотна на данной конкретной лесопилке, внимательно следите за тем, чтобы пила была натянута правильно. Эмпирический метод определения оптимального натяжения полотна, будет описан ниже в настоящей брошюре. Более точно определить силу натяжения пилы можно при помощи специального прибора. Вы можете считать, что Ваша пила натянута оптимально в случае, если к ней приложено усилие в соответствии с таблицей 1, приведенной ниже. В любом случае стремитесь работать при минимально возможном натяжении пилы, этим вы, вне всякого сомнения, продлеваете ее жизнь.

Продолжение следует…

Технический директор ГК “Глобал Эдж”,

Анкирский Михаил Юрьевич

Как настроить разводной станок для ленточных пил

Ленточная пила является достаточно распространенным режущим оборудованием, которое используется для обработки различных материалов.

Только при правильной подготовке и обслуживании подобного оборудования можно рассчитывать на то, что оно будет работать правильно и долго.

Для этого может понадобится автоматический разводной станок для ленточных пил, которые можно приобрести или создать своими руками.

Процедура развода и заточки пилы

При выборе ленточной пилы для организации производственной деятельности путем обработки древесины достаточно много внимания уделяется тому, какими характеристиками обладает пила: размер, материал режущей кромки, технология производства и так далее. Однако стоит помнить о том, что в независимости от типа режущего элемента, развод и заточку приходится проводить периодически.

Для начала отметим, что самодельный разводной станок для ленточных пил встречается крайне редко.

Это связано с нижеприведенными моментами:

От правильности проведения заточки и развода зависит эффективность работы оборудования

Если работа была выполнена не правильно, то пиление может проходить с быстрым износом зубьев

Важно проводить работу с максимальной точностью. Современные модели могут проводить заточку и разводку с точностью до 0,1 миллиметра

Столь высокая точность позволяет упростить пиление, сделать его более плавным. В зависимости от загруженности производственной линии, проводить процедуру приходится с большой периодичностью. Поэтому разводной станок для ленточных пил должен работать быстро, весь процесс по возможности автоматизирован, что также исключает вероятность допущения брака при выполнении работы.

В последнее время все чаще используется двухсторонний разводной станок для ленточных пил различных производителей.

Промышленное оборудование

В продаже можно встретить достаточно большое количество оборудования, которое можно использовать для решения поставленной задачи по доведению геометрии пилы к правильным показателям. Примером можно назвать разводной импортный станок для ленточных пил Silicon Setting machine или разводной двухсторонний станок Wood Mizer.

При выборе оборудования следует уделить внимание на следующие моменты:

Страна производитель. Как правило, оборудование импортного происхождения стоит дороже, но и качество его существенно выше. Среди отечественных представителей можно выделить разводной двухсторонний станок Тайга, который имеет относительно невысокую цену и высокое качество изготовления. Ширина пилы. Каждая модель Астрон или Тайга, другого производителя, имеет диапазон возможной ширины режущей ленты, который, как правило, указывается в миллиметрах. Существует и несколько типов самой пилы

При покупке следует уделять внимание тому, что выбираемое оборудование должно быть предназначено для работы с ленточным типом пил. Разводной станок Wood Mizer двухсторонний может работать в ручном или автоматическом режиме

Рассматривая разводной станок Тайга или разводной станок RWM нужно уделять внимание принципы работу. Наиболее распространенной и популярной можно назвать конструкцию, которая предназначена для разведения 2-х зубов одновременно. Кроме этого при выбирая ручной или автоматический разводной станок для ленточных пил следует уделить внимание и мощности установленного двигателя

От этого зависит не только производительность, но и расходы на электричество. Также производитель указывает массу конструкции, которая определяет предъявление требований к установке. Двухсторонний разводной станок для ленточных пил может весить около 200 килограмм.

Стоит ли делать самодельный разводной станок для ленточных пил – достаточно распространенный вопрос.

Отметим, что самодельный вариант исполнения не будет обладать нужным классом точности, а значить работа по заточке и разводу зубьев будет не эффективной.

Особенности настройки

Настройка разводного станка ленточных пил проводится в зависимости от особенностей его конструкции

Рассматривая то, как настроить разводной станок для ленточных пил отметим, что достаточно важно учитывать ширину пилы и шаг зуба, его высоту. Именно эти параметры учитываются при настройке рассматриваемого оборудования. , пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Подготовка к распилке бревна

Опытные операторы могут на глаз определить, какой выход пиломатериала можно получить из бревна сложной формы

Для этого важно определить кривизну ствола и его толщину в комлевой части. Важно понимать, что идеальных бревен не существует. Но выбирать не приходится

Поэтому необходимо работать с тем материалом, который имеется

Но выбирать не приходится. Поэтому необходимо работать с тем материалом, который имеется.

Бревно устанавливается так, чтобы получить минимальное количество отходов. Современное оборудование оснащается электронной линейкой для ленточной пилорамы. С его помощью выставите размеры по диаметру

В своих расчетах важно учесть толщину пропила

Во время работы на пилораме необходимо проводить действия по повороту бревна. Это происходит после подхода заготовки к нужному размеру. После поворота необходимо вновь провести расчет, и настроить оборудование для дальнейшей работы.

Выбор технологии распиловки учитывается с учетом типа древесины и размера ствола. Важным моментом является качество сырья. Материал наибольшего качества получается из той части ствола, которая имеет малое количество сучков и не подвержена гнили. Наилучшим образом для распила подходит бревно из только что срубленного дерева. Распиловка сухого ствола приводит к множеству негативных последствий. Начиная от образования волны на срезе и заканчивая разной толщиной полученного пиломатериала.

При работе с пиломатериалом важно понимать, что качество древесины падает от внешней стороны к центру

Этапы настройки ленточной пилорамы

Очерёдность настройки узлов ленточнопильного станка требует специальных навыков и знаний, но не представляет особой сложности.C помощью регулировочных болтов, колёс и отвеса, шкивы выставляются в плоскости по вертикали.Выставление шкивов по горизонтали. Делается это при натянутой ленте специальной нитью, проходящей вдоль пилорамы. После установки колёс в горизонтальной плоскости происходит фиксация «ведущего» колеса, которое далее в наладке не участвует.Установление люфта между передним краем «ведомого» шкива и межзубовым зазором полотна ленточной пилы проводят при натянутой ленте с помощью раскачивания «ведомого» шкива по горизонтали.Зазор выставляется между межзубовым зазором ленты и передней кромкой «ведущего» шкива пилорамы методом раскачивания «ведомого» колеса по вертикали.

Обзор деталей механизма

Очень важно осмотреть важные детали машины перед началом работы

Обратите внимание на ролики, есть ли на них глубокие дефекты. Они появляются, если ролики не вращаются во время работы

Вы также должны содержать деталь в чистоте, так как большие скопления пыли могут вызвать вибрацию.

READ Бензопила Калибр Глохнет При Нажатии На Газ

Шпильки и орехи играют важную роль. Если они сломаны, их необходимо заменить новыми деталями. Для регулировки используется только качественный инструмент, поэтому детали прослужат намного дольше. А потом один знакомый настроил такие ключи, что с ними стыдно ходить в туалет &# 128512;

После замены деталей и устранения повреждений оператор должен правильно отрегулировать ролики. Как узнать, что деталь настроена правильно? Я писал об этом выше, но повторяю, позиция клипа указывает на это. Направление движения должно быть строго параллельно столу поддержки. Если вы пропустите этот важный момент, выходной материал будет покрыт «волнами»

Кроме того, очень важно правильно отрегулировать положение пилы. В неправильном положении концевой край часто растягивается, что приводит к нестабильной распиловке

Этапы настройки ленточной пилорамы

Техническая характеристика ленточной пилорамы

Очерёдность настройки узлов ленточнопильного станка требует специальных навыков и знаний, но не представляет особой сложности.

C помощью регулировочных болтов, колёс и отвеса, шкивы выставляются в плоскости по вертикали.

Выставление шкивов по горизонтали. Делается это при натянутой ленте специальной нитью, проходящей вдоль пилорамы. После установки колёс в горизонтальной плоскости происходит фиксация «ведущего» колеса, которое далее в наладке не участвует.

Установление люфта между передним краем «ведомого» шкива и межзубовым зазором полотна ленточной пилы проводят при натянутой ленте с помощью раскачивания «ведомого» шкива по горизонтали.

Зазор выставляется между межзубовым зазором ленты и передней кромкой «ведущего» шкива пилорамы методом раскачивания «ведомого» колеса по вертикали.

Видео: Как Настроить Ленточную Пилу

Заточка ленточных пил по дереву

При распиловке дерева или металла зубья ленточной пилы могут потерять свою первоначальную остроту. Вот почему вам нужно заточить ленточную пилу.

Заточка пилы производится следующим образом:

  • Начальная заточка;
  • Очистка;
  • Проводка;
  • Остаточная заточка.

Для восстановления режущих свойств зубьев пилы используются специальные шлифовальные станки.

В следствии начальная заточка Вы устраните все трещины в пазухах зубов, а также восстановите профиль зубов в соответствии с определенной симметрией по отношению к остальным.

При уборке все металлические файлы, оставшиеся после заточки, удаляются.

При публикации меняющиеся углы.

Для окончательной заточки исправьте допустимые симметричные изгибы углов и обострите рабочие края зубьев.

Заточка пил своими руками потребует определенных навыков. Поэтому, если вы не уверены в качестве своей работы, оставьте этот вопрос профессионалам.

Источник

Здравствуйте, уважаемые подписчики и читатели блога Эндрю Ноака! Так как я долгое время работал с деревом, я приобрел много знаний о его обработке. В том числе на ленточных скамейках. Правильная настройка оборудования — это гарантия качества материала на выходе. И в этой статье вы узнаете, как установить скамейку пыльцы.
