Как настроить окучник к мотоблоку

Для чего окучивают картошку

Окучивание — подсыпание земли на нижние части растения — относится к обязательным процедурам, применяемым при выращивании картофеля, и проводится с целью повышения урожайности культуры.

Рыхление почвы вокруг кустов необходимо, чтобы:

Повысить стойкость к заморозкам и неблагоприятным атмосферным воздействиям. В весенний период, когда сохраняется вероятность поздних заморозков, а нежные ростки уже появились, полезно присыпать их почвой, чтобы увеличить глубину посадки и обеспечить устойчивость к граду, ветру и дождю.
Убрать корку на поверхности грунта. Разрыхленная почва хорошо пропускает воздух, что дает возможность корням растения насытиться кислородом, а также облегчает доступ влаги к корневой системе.
Увеличить число столонов — побегов, на которых образуются клубни. Подсыпанный сверху слой почвы обеспечивает развитие более мощной корневой системы, завязывание новых клубней на боковых побегах, активизацию обмена веществ и наращивание зеленой массы.
Предотвратить позеленение клубней. Присыпание нижней части растения землей сохраняет овощи от появления зеленоватого оттенка. Он возникает на клубнях, сидящих неглубоко и вылезающих на поверхность. Такая картошка содержит яды и не годится для употребления в пищу.
Избавиться от сорняков. Это защитит культуру от угнетения, порчи товарного вида и, как следствие, продлит лежкость продукта.
Упростить уход за растением и сбор урожая. В результате регулярного окучивания ряды картофеля четко выделяются, что делает удобным опрыскивание культуры и облегчает выкапывание кустов после высыхания ботвы.

Когда

Первое окучивание проводят по достижении ростками 5-10 см, второе — когда кустики поднимутся на 20-30 см. В дальнейшем процедуру повторяют каждые 2 недели вплоть до начала цветения.

Для ранних сортов картофеля достаточно единоразового окучивания. Проводят его перед цветением, в период образования клубней.

Как правильно окучивать

Правила окучивания:

Самое благоприятное время для проведения процедуры — после дождя, когда почва слегка влажная. При отсутствии осадков грунт увлажняют искусственно.
В жаркую погоду окучивать растение не следует, так как это приведет к его увяданию.
Лучше всего проводить процедуру в пасмурную погоду, а также после захода солнца или рано утром.
Рядки нельзя делать очень тонкими, чтобы кусты не начали пересыхать.
Необходимо выдерживать одинаковое расстояние между рядами, чтобы не травмировать клубни.
При первом окучивании, когда еще есть опасность заморозков, почву насыпают как можно выше. Это не будет препятствовать успешному росту и развитию растения.
При высокой температуре воздуха присыпать нижние части куста грунтом нужно незначительно, иначе рост побегов замедлится.

Сетчатая борона для прополки

Сорняки на огороде растут рядом с картошкой. Для очищения площади от сорной растительности применяют специальное оборудование.

Сетчатая борона для удаления сорняков

Прополка с помощью сетчатой бороны производится просто. Зубья бороны прикреплены к сетке и обращены к земле, сетка подвешена к раме. Техническое средство протягивает по полю эту волокушу, при движении ее выдергиваются сорняки.

Используют борону при появлении сорной растительности после вспашки до всходов.

Читать также: Томаты пасхальное яйцо характеристика

Итак, пропашная культура картофель, которую любит все население, требует особого подхода к себе. Выращивание сопрягается со многими агротехническими методами. Конструкторы, производители малой механизации для тружеников села делают хорошие подарки.

Сельскохозяйственные работы являются наиболее трудоёмкими, и тем, кто обрабатывает значительные площади, не помешает специальная техника. К примеру, намного легче производить посадку картофеля не под лопату, ручным способом, а механизированно, с помощью мотоблока. Для осуществления задуманного нужны посадочный материал, мотоблок и специальное навесное оборудование.

Дисковый окучник

По сравнению с листерным вариантом, эта модель является более удачной. Считается, что он пригоден только для обработки грядок картофеля, однако он может пригодиться при окучивании любых насаждений. Использование дискового мотоблока намного проще. Диски уменьшают нагрузку на сам механизм, что продлевает срок службы устройства.

При создании ручного окучивателя своими руками есть возможность отрегулировать конструкцию так, чтобы при обработке рабочие элементы раздвигались на необходимую ширину. Одинаковые углы наклона дисков обеспечивают достаточную балансировку. По внешнему виду он напоминает раму, фиксирующуюся на колесах с подвешенными дисками. Во время движения по участку диски захватывают почву и пересыпают на место, где располагаются грядки картофеля или другой культуры. Окучиватель отлично измельчает и рыхлит грунт, поэтому его можно использовать круглогодично.

Читать также: Подключение светодиодной ленты сечение провода

По принципу работы окучника, модели подразделяют на:

однорядные – нерегулируемые конструкции, выполняющие одну операцию, состоят из 1 пластины;
двухрядные – обработку ряда можно проводить одновременно с обоих сторон, приспособление позволяет выбрать оптимальный угол и ширину борозд путем регулирования подвижных пластин.

Окучник для мотоблока своими руками

Изготовить самодельный окучиватель для мотоблока не так уж сложно. Он будет состоять из таких основных узлов, как 2 диска, 2 стойки, 2 винтовых регулировочных тарлепа, Т-подобная штанга для крепления конструкции.

Перед началом работы подготовьте необходимые заготовки:

металлические листы для изготовления дисков (или уже готовые диски);
квадратный металлопрофиль для изготовления штанги;
детали для изготовления тарлеп регулировки.

На фото ниже показано, как именно с помощью тарлеп будет выполнятся регулировка вертикальных осей окучника. Буквой «Б» обозначены винты регулировки, буквой «С» − стойки:

При наличии необходимых заготовок изготовление окучника следует производить по чертежам, приведенным ниже. Не забывайте придерживаться указанных размеров для получения качественного изделия.

Присоединятся к мотоблоку окучник будет кронштейном, поводок в свою очередь крепится к кронштейну болтами со стопором.

Предлагаем также ознакомиться с видео, где рассказано о тонкостях изготовления самодельного окучника для мотоблока: Подобный окучник будет совместим с такими моделями мотоблоков, как Нева МБ-1, МБ-2, Агро, МТЗ и т. д.

Принцип работы дискового окучника

Окучник крепят к мотоблоку на кронштейн сцепки без грядиля. Делают это с помощью стопора, двух болтов и плоских шайб. Работать с окучником для мотоблока удобнее на первой пониженной передаче. Это позволит увеличить тягу за счет понижения поступательной скорости.

Принцип работы дискового окучника прост: диски при движении захватывают грунт и создают при окучивании валик, подсыпая грунтом растения. Вращение дисков позволяет измельчать грунт дополнительно и рыхлить его.

Дисковый окучник имеет определенные преимущества перед другими своими собратьями: гребни он делает ровнее и выше, в работе он легче и приятнее, энергозатраты при этом гораздо меньше. Оператору с таким устройством работать проще.

Конечно, не все так замечательно. Всегда за комфорт приходится платить. И цены на дисковый окучник — еще одно тому подтверждение. Стоит удовольствие пользоваться удобным и легким в использовании дисковым окучником примерно в три-четыре раза больше, чем другими видами. Цена же на этот инструмент зависит от некоторых параметров. Среди них:

диаметр и толщина дисков;
материал изготовления: простая сталь или легированная;
использование в конструкции либо втулок скольжения, либо подшипников качения;
механизм регулировки.

Учитывая то, что эта техника недешевая, возникает резонный вопрос: можно ли сделать самому дисковый окучник для мотоблока?

https://youtube.com/watch?v=l3txV87W1aM

Виды и технология применения окучников

Существуют различные виды приспособлений, применяемых для окучивания картошки. Это могут быть диски или клинья, которые с помощью специальных креплений устанавливаются на мотоблок. Агрегаты имеют свои конструктивные особенности и отличаются друг от друга принципами работы.

Дисковый

Аппарат включает в себя:

2 равнонаправленных диска;
винтовые регуляторы;
Т-образный поводок.

Прикрепленные к раме диски в процессе работы поднимают грунт и нагребают его к кусту.

Дисковый окучник обеспечивает:

равномерное присыпание растения грунтом с двух сторон;
образование ровных высоких гребней;
более рыхлую почву за счет ее измельчения.

Агрегат отличается легкостью в применении и малыми энергозатратами.

Перед началом работы выставляют:

положение дисков относительно друг друга, определяя характер гребня расширением нижней и сужением верхней части;
расстояние между дисками в зависимости от ширины междурядья;
угол наклона рамы по отношению к горизонтальной плоскости.

Агрегат на обрабатываемом участке устанавливают так, чтобы борозда проходила строго между дисками мотокультиватора, а кусты оставались нетронутыми.

Плугообразный

Аппараты этого типа бывают однорядными и двухрядными.

Однорядный

Конструкция однорядного окучника предельно проста — 2 пластины, расположенные клином. Его легко собрать, но нет регулировки, и за один проход делается только одна борозда. Применяют устройство для обработки легкого грунта.

Порядок работ:

На аппарат устанавливают колеса с минимальными внешними краями, чтобы для его прохода между рядами потребовалось небольшое расстояние.
Настраивают величину заглубления.
Приступают к окучиванию.

Двухрядный

Агрегат имеет усовершенствованную конструкцию: его можно регулировать, настраивая ширину и глубину обработки, а также одновременно делать борозды с 2 сторон посадок, что значительно упрощает процесс.

Сначала настраивают аппарат:

В зависимости от почвы выбирают и устанавливают величину заглубления, при этом мотоблок должен находиться на ровной горизонтальной поверхности.
Угол наклона регулируют положением стойки, отклоняя ее вперед при чрезмерном заглублении и назад — при недостаточном.

Двухрядный плугообразный агрегат центральный ряд окучивает целиком, а боковые — наполовину. При возвращении его направляют через одно междурядье так, чтобы колесо проходило между рядами лишь один раз.

Пропеллерный

На поперечной перекладине этого устройства находятся пропеллеры с зубцами, стоящими параллельно. Такие приспособления позволяют использовать мотоблок не только для окучивания картофеля, но также при посадке и сборе урожая.

Для качественной работы пропеллерного мотоблока на сцепку крепят универсальный окучник и стабилизатор движения (киль), изготовленный из листового металла толщиной 4 мм.

В процессе работы активный окучник пропеллерного типа:

рыхлит почву;
убирает сорняки;
разбрасывает насыщенную кислородом землю по обе стороны.

Универсальный окучник на сцепке:

выполняет роль тормоза;
выравнивает грядки.

Киль стабилизирует движение устройства, обеспечивая его ровное прохождение между рядами и облегчая управление агрегатом.

Листерный

Конструкция аппарата проста, без регулирования, с изначально установленной фиксированной шириной 25-30 см. Прикрепленный к тонким стойкам плуг имеет ровные клинья и не дает большой нагрузки на мотоблок при его погружении в грунт. Применение клиньев вогнутой формы препятствует сильному выворачиванию и подсыханию почвы.

Сначала устанавливают на мотоблок колеса и сцепку, а затем прикрепляют окучник. Агрегат ставят на ровную поверхность, а кончик приспособления опускают ниже уровня грунта на заданную глубину, которую выставляют с помощью выдвижной ножки, расположенной в задней части устройства.

Во время работы аппарат резцом поднимает почву. Его широкие отвалы распределяют грунт от центра к краям, образуя гребень. Не рекомендуется обрабатывать листерным окучником слишком влажный грунт, чтобы избежать налипания земли.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

сварочный аппарат;
листовое железо;
болгарка;
крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
Так что при покупке нужно уточнять этот момент.
Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Как настроить двухрядный окучник на мотоблоке: способы установки и регулировки окучника

При установке и регулировке окучника на мотоблоке необходимо его правильно ориентировать, чтобы он был направлен параллельно линии грядок на огороде, с оптимальным углом атаки и шириной борозды. Тогда производимая окучником мотоблока борозда будет и самая глубокая и симметричная: правый и левый гребень грунта будут одинаковыми по форме. Поэтому регулируемые окучники имеют несколько уровней регулировки. Для настройки угла атаки существует винтовая регулировка (на фото рукоятка с черным набалдашником) наклоняющая всю раму двухрядного окучника по отношению к мотоблоку, тем самым изменяя угол атаки окучника. Косвенно это влияет и на глубину окучивания, основная же регулировка глубины окучивания осуществляется при установке окучника посредством просверленных в стойке окучника крепежных отверстий. Два болта на кронштейне крепления стойки окучника мотоблока к раме позволяют повернуть окучник влево-вправо, регулируя тем самым параллельность окучников относительно друг друга, а первичная установка самих кронштейнов позволяет регулировать ширину между бороздами. Ну и вдобавок, если установлены регулируемые раздвижные окучники можно раздвинув или сузив лемехи окучника настроить ширину производимой борозды и высоту нагребаемого землей гребня

Что это такое окучник и для чего нужен?

Основным видом ухода за картофелем, без которого овощ не даст богатого урожая клубней, это окучивание. Процедуру проводят дважды за лето, и благодаря ей у картофеля образуется под землей дополнительные побеги. На них формируются клубни, что позволяет увеличить урожай в несколько раз. Окучивание относят к трудоемким процедурам ухода.

Вручную, с тяпкой даже на небольшое поле затратит дачник не один день. Не говоря уже об усталости, больной спине, разбитости всего тела после тяжелой работы. Если имеется в хозяйстве мотоблок, то можно приобрести к нему окучник. Поставив впереди разрыхлители, сзади прикрепляют окучник, засыпающий кусты картофеля землей.

Преимуществ использования окучника несколько.

Он не только облегчает работу на огороде, но и делает это быстро, улучшая качество посадки.
Энергозатраты при этом также минимальны.
Существуют несколько видов приспособления, которые настраивают на определенную ширину захвата, учитывая размеры поля, сорта картофеля.
Окучником не только делают высокие гребни, но и разрыхляют грунт, измельчают комки земли.

Не всегда имеется возможность приобрести устройство, но его можно и самим изготовить.

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Что это такое?

Окучником для мотоблока называют приспособление, посредством которого можно эффективно вспахивать и культивировать землю разной протяженности и степени сложности грунта. Посредством этой насадки можно выполнять окучивание выращиваемых культур, а также рыхлить, перекапывать почву и бороться с сорными растениями. По сути, это насадка, выполняемая из металла, которая характеризуется клиновидной формой. В зависимости от разновидности она имеет лопасти либо оборудуется вращающимися дисками, которые крепят к раме.

Устанавливают окучники и пропольники на мотоблок посредством особых креплений. Навесное оборудование подразумевает разную высоту окучивания и глубину проникания в грунт. Одновременно с рыхлением выполняется подъем почвы на нужную высоту и аэрация. В зависимости от разновидности модели она может предусматривать варьирование ширины и высоты окучки, смену угла наклона.

Однако модели подбирают конкретно к определенной разновидности мотоблока.

Они отличаются эффективностью и качеством обработки почвы.

Классифицировать разновидности окучника можно по конструктивным особенностям и принципу действия. Исходя из этого, можно выделить 3 типа: дисковый, листерный и пропеллерный. Каждая модификация имеет свои характерные особенности.

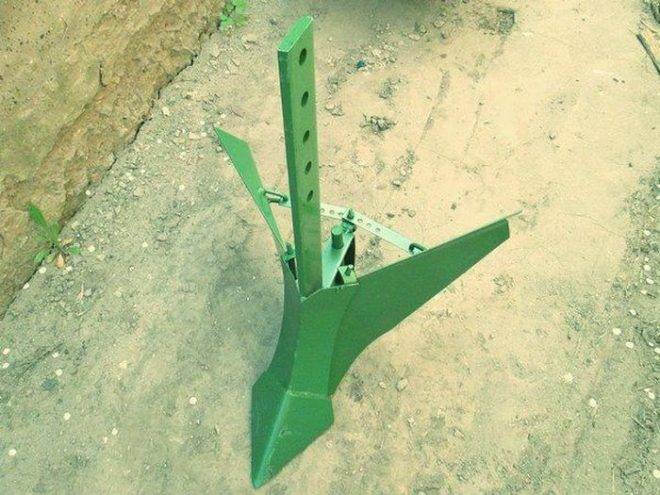

Листерный

Этот вариант считается самым простым с конструктивной точки зрения. Его отличает фиксированная ширина захвата, внешне он похож на крылья бабочки. В процессе работы он приподнимает почву и тем самым создает необходимый земляной гребень. За счет концов с острой формой он опускается на отрегулированную заранее глубину, рыхлит землю, поднимает ее.

Недостатком устройства является необходимость подстраивания под ширину междурядий. Практически большинство таких моделей имеют ширину захвата заводского изделия не более 30 см.

Более удобными являются варианты с приспособлениями, отличающимися возможностью смены ширины захвата. Они удобны и позволяют не подстраиваться под особенности окучника. Однако окучники такого типа нуждаются в большей мощности мотоблока.
