Как намотать пружину на стартер газонокосилки Stihl

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера делает невозможным запуск бензопилы. Наиболее распространенные сбои стартера включают в себя:

Шкив стартера полностью порвался или треснул;
Весна взорвалась;
Стартовый кабель сломался.

Вам понадобятся инструменты, чтобы решить каждую из этих проблем самостоятельно. У вас должен быть набор отверток и запасной кабель. Снимите и осмотрите стартер бензопилы в следующем порядке:

Чтобы найти причину поломки, необходимо снять стартер бензопилы

Для этого открутите винты, которыми крепится защитная крышка с прикрепленным к ней стартером;
Сняв крышку, осторожно затяните винт, с помощью которого стартер крепится к защитной крышке;
Затем нужно попытаться запустить стартер плавно. Для этого снимите с него пружину и зажимы;
Далее катушка с кабелем снимается со стартера для проверки.

В результате проверки можно выявить ряд типичных неисправностей. Они включают:

Различные повреждения шкива в виде разрывов или трещин, в основном в задней части детали. Они мешают нормальной работе всего стартера;
Повреждение пружины стартера при легком запуске. В таких случаях может быть повреждена не только сама пружина, но и место ее крепления. Это самая уязвимая часть пружины;
Маховик стартера поврежден.

В любом случае, любая неисправная деталь должна быть полностью заменена новой.

Как отремонтировать бензиновый стартер своими руками?

В случае обрыва шнура стартера все ясно: мы вынимаем старую веревку, берем соответствующую длину и толщину (можно использовать белье), пропускаем ее через отверстие в катушке, завязываем узел. Далее мы нажимаем пружину на необходимое количество оборотов, только тогда мы фиксируем ручку. и вуаля! Детали того, как это делается, приведены ниже.

Установка или замена пружины стартера моторной косы, моторной дрели, триммера

Но что, если у нас все в порядке с канатом и катушка стартера (шкив) не катится? Давайте рассмотрим эту проблему шаг за шагом на примере дрели с бензиновым двигателем ADA GroundDrill, которая имеет шкив с двумя металлическими антеннами для 2 крючков.

Что касается других типов ручных стартеров этой конструкции, которые широко используются в бензиновых триммерах, триммерах и моторных дрелях, то весь процесс ремонта стартера будет выглядеть схожим, с несколькими нюансами.

Ремонт стартера: разборка

Ослабьте винт, которым шкив крепится к крышке стартера. Снимаем антенны, пружину

Сам шкив осторожно вытягивается, чтобы пружина не подпрыгивала в лицо. Даже при самой точной разборке он обычно сразу вылетает из катушки и резко превращается в длинную металлическую полосу или скручивается в кольца

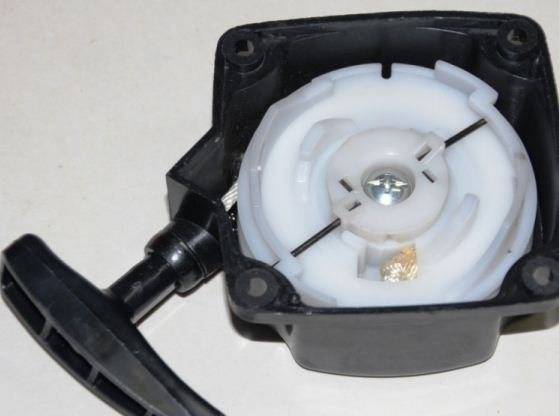

Осторожно вытяните белую катушку стартера. не повредите пружину!. Как Поменять Леску На Триммере Электрическом Vikin… Газонокосилка Stihl

это современное решение по уходу за садом, которое может обеспечить действительно качественную обрезку на ухоженном газоне вдали от и без того санитарного участка. Спектр торговых марок нас…

Как Поменять Леску На Триммере Электрическом Vikin… Газонокосилка Stihl. это современное решение по уходу за садом, которое может обеспечить действительно качественную обрезку на ухоженном газоне вдали от и без того санитарного участка. Спектр торговых марок нас…

Как Правильно Установить Стартер На Бензотриммер… Газовый триммер Husqvarna 128R. отличное решение для владельцев небольших газонов. Он отлично выполняет возложенные на него функции, а работа с устройством не вызывает никаких сложностей и сложностей. Газовый …

Как Сменить Головку На Триммере Stihl… Как правильно наматывать леску в триммере, и что делать, если леска потребляется быстро, ломается Триммер является наиболее распространенной машиной, используемой для скашивания травы и обрезки небольших куста…

Если пружина порвется или сломается один из ее крючков и крючков, просто и быстро отремонтировать стартер невозможно. необходимо заменить пружину. Чтобы не тратить деньги на покупку нового стартера, вы можете только искать их на продажу.

Если пружина стартера просто сломалась, т. Е. Один из крючков не зафиксирован, достаточно при необходимости вставить его, затягивая крючки немного плотнее (только не ломайте его!) Вставьте пружину из внешнего крючка в паз шкива и начните крутить его пальцами внутри катушки. и не позволяя этому выскочить.

Заполнить стартер весной Прижимая пружину к шкиву, круговыми движениями намотайте пружину внутрь

Первый раз вставить пружину стартера Это может показаться не так просто, но все приходит с опытом. Немного потренировавшись, вы можете легко наматывать пружину на шкив не более минуты.

Намотка пружины стартера осуществляется. Осталось только собрать стартер и повернуть пружину до нужного значения.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

укладывают две шайбы, между которыми помещают пружинку;
ставят на место чашку с усиками;
закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

снимают со стартерного шнура ручку;
затем веревку вставляют в катушечный паз;
производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

старый шнур снимают;
выбирают подходящую по размеру веревку (толщине и длине);
продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
взводят пружину, производя требуемое число оборотов;
закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате трос может лопнуть, несколько зубцов трещотки рассыпаться, а вал будет вращаться с гораздо меньшей скоростью. Поэтому доработка и даже ремонт стартерных операций иногда проводят по несколько раз за сезон.

Как поставить пружину

Чтобы установить новую пружину, выполните следующие действия:

Осторожно снимите зажим механизма.
Содержит пружинный механизм рядом с C-образным элементом.
Спусковой крючок и верхний натяжитель пружины.
Снимаем изношенный механизм и новую пружину заводим. Следует избегать изгибов и изгибов.
Соберите новый пружинный механизм

Делать это рекомендуется медленно, чтобы механизм не крутился.
Заполните пружину и вставьте в механизм стартера.
Тщательно запишите клип.

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

Снимите блок стартера с триммера или бензокосы.
Отверните основной болт, держащий ручник.
Вытащите катушку и смотайте с неё остатки изношенного шнура.
Развяжите узел на ручке шнура и вытащите его конец из неё.
Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Устройство бензопилы – конструкция современного инструмента

Каждая бензопила состоит из ряда важных механизмов.

В их перечень входит:

бензиновый 2-тактный мотор – состоит из цилиндро-поршневой группы, системы охлаждения, воздушного фильтра. В продаже также встречается четырехтактная бензопила. Она предназначена для выполнения сложных работ в строительстве, а также на заготовке леса. Нередко производители выпускают пилы с электрическими двигателями. Такой электроприбор хорошо подойдет для дома. Он не выбрасывает вредных отработанных газов, поэтому его можно использовать прямо в помещении;
узел передачи вращательного момента от мотора на режущую цепь. Как правило, привод состоит из редуктора, направляющей звездочки;
корпус – этот элемент служит для защиты внутренних элементов пилы от повреждений и пыли. Он может изготавливаться из многослойного пластика или алюминия. Внутри корпуса предусмотрен свободный доступ к топливному и масляному бакам, а также к фильтрам и другим часто заменяемым деталям. Это дает возможность выполнить ремонт инструмента и установить вместо неисправных новые запчасти;
рабочие рукоятки – как правило, для их производства изготовители используют сталь или кованый металл. Рукоятки также покрываются прорезиненным покрытием, который препятствует скольжению рук оператора;
пильная гарнитура – состоит из цепи и шины. Для натяжения цепи большинство производителей используют боковой винт – это дает возможность отрегулировать цепь, не используя инструменты. За смазку гарнитуры отвечает отдельный масляный насос.

В устройство каждой модели для сада или леса также входят органы управления. Они представлены рычагом газа, кнопкой регулировки положения дроссельной заслонки, включателем инерционного тормоза и кнопкой включения зажигания.

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Бензопила — это мощный инструмент, с которым нужно не только правильно работать, но и ухаживать за ним. Только так любой инструмент сможет прослужить верой и правдой. Часто пильщики сталкиваются с ситуацией выхода из строя стартера, поэтому возникают трудности с запуском мотора. Чтобы запустить мотор, понадобится выполнить ремонт стартера бензопилы. Причем провести ремонт можно своими руками, уделив только время на прочтение инструкции.

Стартер на бензопиле — конструкция и принцип работы

Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:

Барабан, на котором намотан тросик
Тросик, при помощи которого в движение приводится коленвал инструмента
Ручка для удобства использования механизма
Каркас с пружиной, благодаря которому тросик наматывается на барабан (возвращается в исходное положение), когда пильщик запускает мотор

Конструктивные особенности устройства

Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.

С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.

Поломки стартера и способы их устранения

Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.

Внешний вид устройства

Распространенные поломки пускового механизма агрегатов и их устранение:

Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм

Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера

После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его;
потом нужно вынуть пружину, усики и шайбы;
затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя;
далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Читать также Когда всходят огурцы после посадки

Замена шнура

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
установить шайбу, затем пружину, сверху нее – вторую шайбу;
поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.
