Как из триммера сделать мотор для лодки

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

• бытовая мотокоса;
• струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
• лист дюралюминия, толщина которого не должна составлять менее 2 мм;
• сварочный аппарат;
• комплект крепежей;
• набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.

При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

1. В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
2. После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
3. Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;

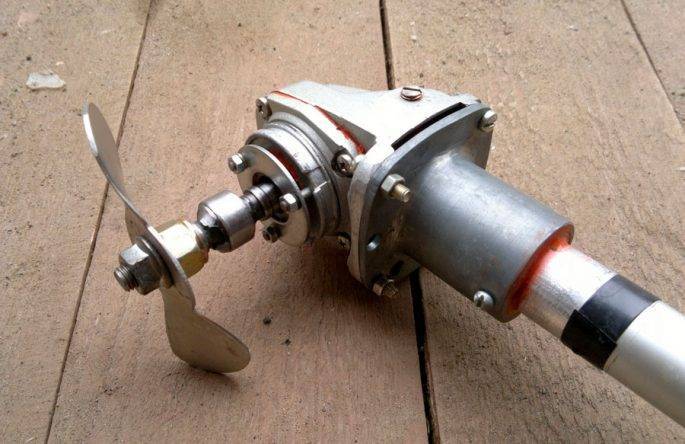

4. Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
5. Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
6. Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

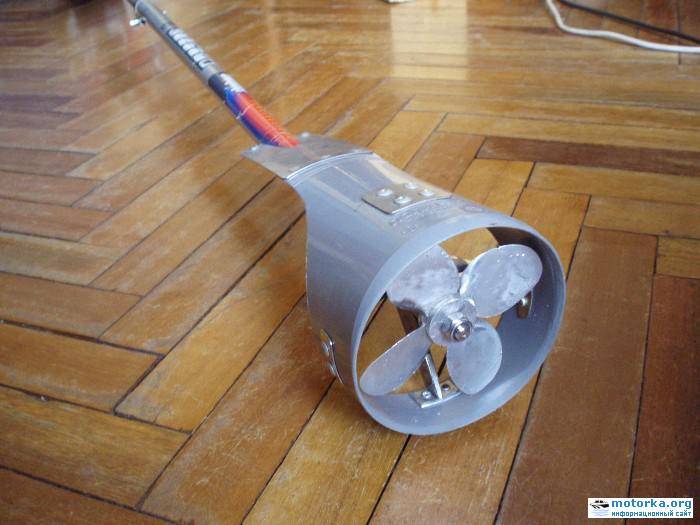

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Сборка привода для мопеда

Для самоходного передвижения мотосамокат должен быть оборудован ремнем, который принимает крутящий момент от двигателя и передает его на ведущее колесо.

Чтобы собрать качественный привод для самоделки оператору нужно использовать:

• ведомый шкив – этот узел в диаметре должен быть немного меньше от обода колеса велосипеда;
• ведущий шкив – этот элемент во время сборки должен крепиться к мотору от триммера;
• стальная подвеска – она будет использоваться для крепления мотора к раме самодельного мопеда.

Для сборки привода также нужно собрать редуктор. После монтажа шкивов на велосипеде изготовитель сможет установить ремень с соответствующей длиной и шириной.

Самостоятельный монтаж двигателя

После сборки и монтажа привода оператор может приступить к установке двигателя. В целях безопасности ДВС от мотокосы должен монтироваться на мопед при помощи дополнительной подвески, изготовленной из металла. Сам крепежной элемент должен напоминать рамку, сваренную из стальных швеллеров и уголков.

Форма и размеры рамки должны соответствовать габаритам используемого мотора. К велосипедной рамке крепеж может крепиться по -разному. Если в дальнейшем мотор не будет сниматься с мопеда, то крепление ДВС можно приварить к приспособлению. Если в будущем мотор будет сниматься для его последующего монтажа обратно на триммер, то для его крепления к мопеду подойдет пара болтовых соединений.

Установка тормозной системы.

Самодельный велосипед с двигателем от бензокосы обязательно должен быть оборудован тормозной системой. Для ее изготовления потребуется использовать пару тормозных дисков, установленных по одному на ведущее и ведомое колесо. Для управления тормозами диски при помощи металлических тросиков должны быть подключены к рычагам, установленным на ручках штатной рукоятки.

Помимо монтажа тормозов оператору также потребуется заменить штатную резину на колесах мопеда. От этого зависит не только проходимость самоходного велосипеда, но и безопасность владельца при езде по бездорожью.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Пошаговая инструкция

Вся работа делится на несколько этапов:

1. Подготовка вала гребного винта. Для этого штангу отсоединяют от корпуса триммера, выкручивают из нее втулки, играющие роль подшипников скольжения и извлекают гибкий вал. Затем от штанги отрезают изогнутую нижнюю часть.Данный способ уже не позволит вернуть бензотриммер в изначальное состояние. Поэтому если в дальнейшем планируется использование триммера по прямому назначению, то пилить штангу не стоит. Ее можно заменить отрезком трубы из нержавеющего материала подходящей длины. Желательно, чтобы ее диаметр соответствовал диаметру штанги. Это позволит использовать комплектные втулки и крепление вала к корпусу двигателя.
2. В штангу вставляется стальной прут, на ее концах устанавливаются втулки.
3. Получившаяся конструкция прикрепляется к валу двигателя. Самое надежное соединение — сварка. При необходимости сохранения возможности разобрать данный узел используются резьбовые муфты, переходники.

4. При помощи струбцин двигатель крепится на транце лодки. Как вариант, можно использовать прочные стальные хомуты, прикрепляемые к элементам жесткости лодки саморезами.

   Мнение эксперта
   Торсунов Павел Максимович

   Фиксируя двигатель, между ним и крепежными элементами желательно использовать прокладки из старой автопокрышки. Это снизит шумность и погасит часть вибраций.

5. С помощью штатного крепления или на переходниках штанга соединяется с двигателем.
6. Изготавливается винт. Для этого из листа металла вырезается контур винта, получившиеся лопасти изгибаются необходимым образом. В центре винта высверливается отверстие под стальной прут. Затем винт гайками или сваркой фиксируется на гребном валу.На глаз трудно определить оптимальную форму гребного винта. Лучше заранее скачать из сети один из понравившихся вариантов и уже согласно его требованиям, изгибать лопасти. Двухлопастные винты проще изготовить и от центровать чем трехлопастные. Поэтому для первых экспериментов разумнее остановиться именно на варианте с двумя лопастями. При диаметре винта порядка 100 мм и мощности двигателя в 3л.с. подобная конструкция сможет привести в движение лодку суммарной массой в 120-150 кг.
7. Поблизости от двигателя привинчивается рукоять тормоза от велосипеда. Она будет выполнять роль ручки газа двигателя.
8. Тросик газа соединяется с рукоятью велосипедного тормоза.

Завершающим этапом проверяют работоспособность получившегося лодочного движителя.

Как сделать вездеход из мотоцикла?

В последнее время широкую популярность приобрели конструкции вездеходов, которые делаются из обычных мотоциклов. Кроме развлекательных функций, которые несет в себе такой аппарат, он является и весьма надежным средством передвижения.

Так, самодельные вездеходы из мотоциклов можно подразделить на несколько категорий, основной из которых являются, естественно, квадроциклы. Эти транспортные модели удивительным образом сочетают в себе мобильность мотоцикла и устойчивость, присущую автомобилям. Благодаря тому что каждое из колес квадроцикла имеет собственную подвеску, аппарат способен преодолевать практически любые, даже самые крутые неровности дороги.

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Читать также: Искатель скрытой проводки дятел схема

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Особенности изготовления собственными руками водометного мотора, предназначенного для лодки

В том случае, если вы желаете изготовить качественный двигатель водометного типа, то наилучшим базовым мотором может стать мотор бренда Ветерок. Ничего особенного в этом нет, так как именно этот мотор оснащен всеми необходимыми запасными элементами, которые могут понадобиться в процессе изготовления двигателя. Приобрести его можно практически в каждом рыболовном магазине или же в сети Интернет.

После того, как будет осуществлена модернизация приобретенного базового мотора, то вес водометного двигателя будет увеличен буквально на 1 кг, что не существенно для лодок любого типа. При правильном изготовлении мотора он сможет в последующем разгонять лодку до 25-30 км/час при грузоподъемности лодки в 450 кг. Для того, чтобы создать водометный двигатель из базового мотора нужно приобрести такие дополнительные элементы:

• мотор специального типа Ветерок, который оснащен фланцем;
• водосборник и его развертка;
• редуктор выпрямитель;
• сварочный аппарат;
• ступица;
• водостойкий клей;
• штуцеры;
• чертежи и схемы двигателя.

Важным нюансом перед тем, как сделать самодельный мотор, является то, что максимально ответственно нужно подойти к процессу подготовки. При безответственном подходе мотор может очень быстро выйти из строя

При выборе всех комплектующих элементов важно выбирать только надежные, чтобы мотор работал исправно

Для обеспечения проходимости на поверхности воды и так называемой маневренности лодки в последующем, в водосборнике должно быть сделано специальное углубление. Также оно позволяет уменьшить показатели гидродинамического сопротивления. Это возможно сделать только благодаря тому, что передняя кромка, находящаяся в верхней части, располагается на 35 мм выше, нежели уровень лодочного дна.

Чтобы собственноручно собрать мотор нужно иметь самый обыкновенный редуктор. Его нужно посредством использования фланца закрепить на двигателе. После этого действия в руки следует взять металлическую заготовку, на которой нужно нарисовать развертку водосборника, так называемой обечайки и лопастей в количестве 6-ти штук.

С помощью гибридных вальцов и напильника необходимо изготовить заготовки, которые будут иметь максимально правильную форму. Для этого можно использовать оправку или сделать этот процесс вручную. Для того чтобы соединить между собой поперечные и продольные швы камеры водомета и водоотвода приступают к сварочным работам. Не стоит забывать о том, что в конструкции водомета также должна быть ступица, размещающаяся на самом бобышке готового изделия.

Как только водомет будет полностью готов, его вес должен составлять порядка 20-ти кг. В продаже чертежи водометов подобного типа встречаются очень редко. Поэтому его следует создать самостоятельно или же найти в просторах Интернета.

Как правильно пользоваться лодочным мотором из мотокосы?

Используя триммер, как лодочный мотор, оператору нужно постоянно следить за состоянием двигателя, и давать ему время для остывания.

Помимо этого продлить сроки эксплуатации лодочного мотора из триммера поможет:

• проверка всех имеющихся в устройстве креплений – перед каждым запуском мотора нужно внимательно осматривать фиксаторы, которые удерживают элементы двигателя от триммера;
• заправка двигателя от триммера только тем бензином и маслом, которое использовалось для эксплуатации мотокосы;
• своевременная очистка и замена воздушного и топливного фильтра двигателя;
• регулярная проверка и своевременная замена топливного насоса;
• осмотр и, при необходимости, замена свечи зажигания.

Редуктор и винт

Здесь, как и в случае с мотором на базе бензопилы, придется использовать редуктор от болгарки, однако его нужно немного доработать.

Для начала необходимо его разобрать и заменить вал с шестерней на более длинный, который подойдет под вал триммера. В месте монтажа подшипника рекомендуется добавить сальник, чтобы не допустить попадания воды в редуктор. Сборка детали осуществляется при помощи герметика и уплотнительных резинок. Смазку можно залить прямо внутрь редуктора или смазать непосредственно саму шестерню.

Самодельный винт для лодочного мотора лучше всего изготавливать из дюралевого отрезка с диаметром 2 мм. Длина винта должна быть 100 мм, а его толщина – 30 мм. Здесь нужно учесть такую вещь, как шаг винта, который должен быть 10 мм. Другими словами, если положить изделие на стол, расстояние от крышки стола до пропеллера должно быть 10 мм.

Как сделать своими руками

Можно изготовить самодельные сани для снегоходов. Для этого нужно из 4 труб изготовить прямоугольный металлический каркас. Чтобы конструкция была прочной и могла перевозить тяжелые предметы, нужно оснастить ее поперечинами. Потом варят стойки, их число зависит от размеров конструкции, а от наличия стоек зависит прочность.

Необходимые материалы

Чтобы изготовить сани для снегохода своими руками, нужно заранее подготовить материалы:

1. Широкий стальной лист.
2. Трубы из металла, имеющие сечение 20х20 мм.
3. Полиэтиленовые трубы.
4. Фанера толщиной 10-15 мм.

Сани со стальным каркасом будут прочнее пластмассовых. Недостатком металлических устройств считается большой вес, но зато они обладают высокой прочностью и долговечностью. В таких конструкция нужно будет заменять пластиковые лыжи, которые со временем изнашиваются.

Чертеж

Чтобы сделать сани для снегоходов, сначала нужно выполнить чертежи. Для работы понадобится подробная схема конструкции с указанием всех размеров и мест соединения сваркой. Затем начинают выполнять изделие.

Порядок работы

Можно сделать сани к снегоходу своими руками. Сначала из труб делают лыжи. Надо, чтобы они были плоскими, тогда устройство будет хорошо скользить по снегу. Для выпрямления пластиковых труб используют нагреватель. Если его нет, то трубы нагревают феном и выравнивают. После подогрева конструкции нужно поместить ее под фанеру, положить сверху тяжесть и не трогать до тех пор, пока не остынет. После этого впереди труб выполняют загиб в верхнюю сторону.

Ставят полозья на каркас. Верхние части лыж должны доставать до основания и устанавливаться спереди. Впереди монтируют дышло. Надо усилить место установки стальным листом и поставить в него втулку. Потом на каркасе закрепляют фанерный настил. Все детали соединяют сваркой. Получаются готовые санки. После этого необходимо проверить все сварные соединения на прочность.

Затем перед началом использования нужно проверить приспособление на устойчивость и проходимость по местности, покрытой снегом или льдом. После этого можно смело приступать к эксплуатации конструкции, которая по прочности не уступает заводским моделям, но обойдется намного дешевле.

Переделка: мотор для лодки на базе триммера

Алексей_001 » 25 ноя 2014, 15:08

Re: Насадка на триммер — лодочный мотор?

Andrey » 25 ноя 2014, 17:16

Re: Насадка на триммер — лодочный мотор?

kolkolych » 26 ноя 2014, 09:18

kolkolych Данные пользователя: Сообщения: 159 Зарегистрирован: 20 мар 2013, 13:29 Откуда: Ставрополь Благодарил (а): 84 раз. Поблагодарили: 54 раз. Имя: Николай

Re: Насадка на триммер — лодочный мотор?

molog » 26 ноя 2014, 12:45

Re: Насадка на триммер — лодочный мотор?

Барсик » 26 ноя 2014, 21:41

шампанское по-домашнему: водка под шипение жены.

В зеркальном карпе обычно отражается довольная харя рыбака

Re: Насадка на триммер — лодочный мотор?

Алексей_001 » 27 ноя 2014, 10:14

Re: Насадка на триммер — лодочный мотор?

kolkolych » 28 ноя 2014, 09:38

kolkolych Данные пользователя: Сообщения: 159 Зарегистрирован: 20 мар 2013, 13:29 Откуда: Ставрополь Благодарил (а): 84 раз. Поблагодарили: 54 раз. Имя: Николай

Re: Насадка на триммер — лодочный мотор?

lelik26 » 28 ноя 2014, 18:25

Re: Насадка на триммер — лодочный мотор?

РОМАН 77 » 28 ноя 2014, 22:31

Re: Насадка на триммер — лодочный мотор?

Доцент26 » 30 янв 2020, 14:40

У самого аналогичная проблемма,только я не строюсь а коплю на жилье максимальными темпами и в данный момен не готов купить за 35-50 тыс мотор, решил чтож пропадать увлечению? и полез в интернет Тут давеча завел себе в арсенале мотор Салют 2Э, обошелся очень бюджетно. Прикольный такой. Могли делать раньше. 1985 года со знаком качества. Поездим-посмотрим. В целом не найти бюджетнее бензинового мотора . Ценники от 3000 до 7000 рублей по интернету. Но эти моторы, что и ветерки и любые наши, для тех у кого руки есть. Для остальных есть Китай и дорогие японцы! Скучать Салюту не пришлось. Изготовил с родным братом за 20 минут стапель для обслуживания и хранения мотора

От Салютоводителей получил Мануал и интересную книгу по доводке и эксплуатации моторов Салют всех годов выпуска. Загрузил на свой Яндексдиск т.к. сюда вставить не могу. Из за запрета использовать расширения doc yadi.sk/d/jrRjPsQEeLZAQ Дальнейшая тема будет пополняться моим отзывом, настройкой и ходовыми испытаниями. В ближайших планах внешняя разборка,чистка,проверка состояния ЦПГ, окраска внешних деталей, тех обслуживание и пробные пуски в бочке. В литературе по доводке мотора нашел одну из причин не запуска в воде. Всего-то, газам тяжело вытолкать воду из выхлопа. Решается к примеру внешним хомутом переводящим выхлопные газы в атмосферу, а не в воду (на время холодного пуска). В общем, в книге, что в формате PDF много секретов ПМЛ Салют. Глядишь, кто-то по моему примеру решит приобщиться к бензомоторам эпохи СССР. Я искал Ветерка, но увы, транец не позволяет устанавливать такой мощности мотор. Пока искал информацию об этих крохах я узнал к примеру, что в времена СССР многие водные туристы путешествовали с моторами Салют.

Потому уж лучше с салютом повозиться чем триммер покупать.

Re: Насадка на триммер — лодочный мотор?

ESaupport » 26 мар 2020, 15:28

Re: Насадка на триммер — лодочный мотор?

hunter27 » 26 мар 2020, 18:07

Похожие темы Комментарии Просмотры Последнее сообщение

• Комплект мотор + лодка + транцевые колеса РОМАН 77 в форуме Продавцы 1 483 РОМАН 77 23 авг 2020, 17:31
• мотор SUZUKI DT-15 за шапку сухарей Михаилп в форуме Продавцы 3 1432 Михаилп 26 окт 2020, 16:03
• Лодка Навигатор 270 и мотор Suzuki DF2.5S meshkov54 в форуме Продавцы 1 638 meshkov54 20 авг 2020, 08:39
• Куплю мотор 5-9 л.с. новый или отличный Б/У Джо_Браун в форуме Покупатели 2 1602 Михаилп 02 мар 2014, 21:23
• Комплект лодка +мотор kolkolych в форуме Продавцы 9 3624 kolkolych 29 май 2020, 08:47

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

1. Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
2. Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.

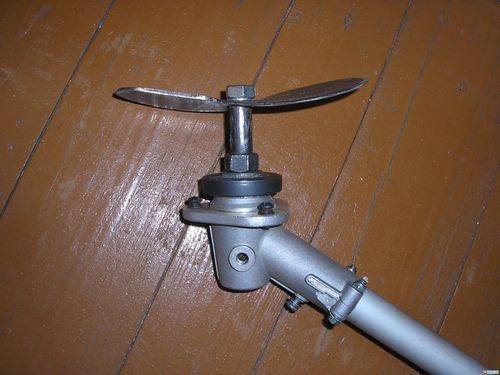

3. Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
4. Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
5. Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
6. Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube
