Токарно-винторезный станок ИТ-1М

Схема кинематическая токарно-винторезного станка ТН-1

Кинематическая схема токарного-винторезного станка тн-1

Цепь привода главного движения токарного станка тн1

В этой цепи вращение шпинделя осуществляется от электродвигателя 1 через клиноременную передачу. Предусмотрено 9 рабочих частот вращения шпинделя.

Две ступени (200 и 271 об/мин) можно получить, если шкив 2, жестко сидящий на валу электродвигателя 1, соединить ремнем с промежуточным шкивом 4, а тот, в свою очередь по ручью «а»— со шкивом 5, свободно вращающимся относительно вала электродвигателя 1, Со шкива 5 по одному из двух свободных ручьев «в» или «с» вращение передается непосредственно на шкив 6, жестко связанный со шпинделем.

Одна ступень (650 об/мин) получается путем передачи вращения со шкива 5 прямо на шкив 6, минуя промежуточные шкивы 4 и 5.

Еще две ступени 525 и 1000 об/мин) можно получить, если на шкив 2 надеть сменный шкив 3, чтобы торец, на котором имеются кулачки, был обращен наружу Со шкива 3, как и в первом случае, вращение передается на промежуточный шкив 4, а с него, по ручью «в» на шкив 5, который передает вращение шкиву 6 по ручьям «а» или «с».

Оставшиеся четыре ступени (1200, 1700, 2800 и 3200 об/мин) получаются, если вал электродвигателя 1 соединить со шкивом 5 через шкив 3 с помощью кулачков, имеющихся на одном из торцев последнего. Тогда по любому из четырех ручьев вращение можно передавать на шкив 6.

Цепь привода подач

Перемещение суппорта вправо и влево осуществляется ходовым винтом VII.

Вращение на ходовой винт передается непосредственно со шпинделя жестко закрепленным на кем зубчатым колесом 7.

Через зубчатое колесо 8 вращение передается зубчатыми колесами 9 и А, далее на промежуточный валик VI. Имеется два варианта передачи вращения на этот валик:

  • первый вариант (на схеме обозначен сплошной линией) через блок зубчатых колес Б-В и колесом Г
  • второй вариант (на схеме обозначен пунктирной линией) через зубчатые колеса Б и В

Первый вариант используется для осуществления подачи при обычном точении, второй при нарезании резьбы.

С валиком VI жестко связано зубчатое колесо 11. С этого колеса на колесо 14, закрепленное на левом конце ходового винта, вращение можно передать либо через пару зубчатых колес 12 и 13 и тогда суппорт будет перемещаться влево, либо через зубчатое колесо 11, что обеспечит перемещение суппорта вправо. Все три колеса 11, 12 и 13) смонтированы на поворотном устройстве 12 и находятся в постоянном зацеплении с центральным зубчатым колесом 10. Таким образом, можно осуществлять перемещение суппорта как вправо, так и влево при одном и том же направлении вращения шпинделя.

Имеется также возможность отключать подачу суппорта без останова вращения шпинделя. Это обеспечивается расцеплением зубчатых колес 7 и 8 с помощью того же поворотного устройства.

Поперечное перемещение суппорта осуществляется от маховичка 38 через винт VIII.

Кинематическая цепь револьверной головки

Перемещение корпуса револьверной головки осуществляется при вращении штурвала 25 через передачу зубчатое колесо 26 рейка 27 Зубчатое колесо 26 закреплено на оси штурвала 25, а рейка 27 на салазках револьверной головки.

Поворот инструментального диска 39 на одну позицию осуществляется следующим образом. При перемещении корпуса револьверной головки вправо одно плечо рычага 29, упирается в упор 30 закрепленный в салазках револьверной головки и рычаг 29, поворачиваясь вокруг своей оси вторым плечом выводит фиксатор 31 из зацепления с звездочкой 38. При этом сжимается пружина 32. При дальнейшем перемещении корпуса 28 револьверной головки упор 34 входит в один из шести винтовых пазов барабана 33. При этом барабан 33 начинает поворачиваться. Одновременно поворачивается вал X синхронно с барабаном 33 и через конические зубчатые колеса 36, 37 вал IX с инструментальным диском 39 и звездочкой 38. При дальнейшем движении вправо рычаг 29 соскакивает с упора 30 и пружина 32 заводит фиксатор 31 в соответствующую впадину звездочки 38 фиксируя инструментальный диск револьверной головки 39. Одновременно поворачивается и барабан 35 с регулируемыми упорами. При этом напротив упора 34 располагается соответствующий упор. При движении влево барабан 33 вращается упором 34 в обратном направлении. Кулачки муфты проскальзывают, отжимая пружину 36. Упор 34 выходит из паза кулачка 33. При дальнейшем движении влево осуществляется рабочий ход.

Кинематическая цепь подвижной резцедержки станка ТН-1

Кинематическая цепь подвижной резцедержки станка тн-1

Перемещение подвижной резцедержки осуществляется от маховичка 39 через винт XI.

Неподвижная резцедержка токарного станка тн-1

Расположение органов управления токарным станком ИТ-1ГМ

ИТ-1М органы управления облегченным токарно-винторезным станком

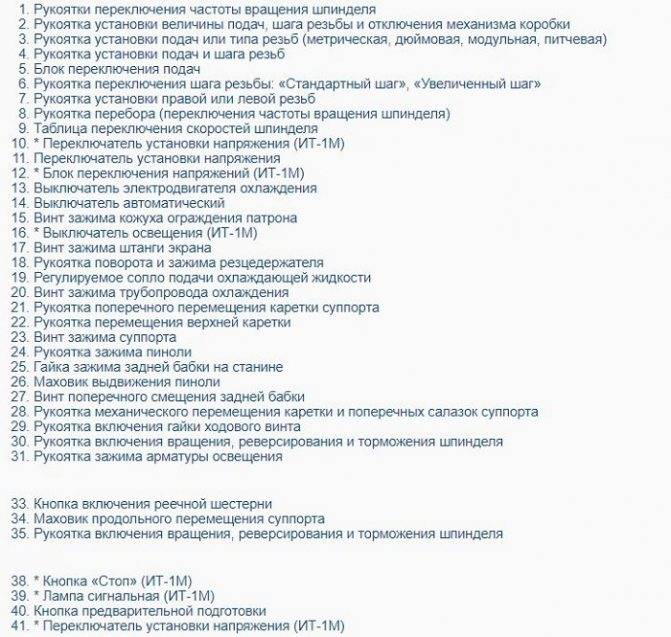

Перечень органов управления токарным станком ИТ-1М

  1. Рукоятки переключения частоты вращения шпинделя
  2. Рукоятка установки величины подач, шага резьбы и отключения механизма коробки
  3. Рукоятка установки подач или типа резьб (метрическая, дюймовая, модульная, питчевая)
  4. Рукоятка установки подач и шага резьб
  5. Блок переключения подач
  6. Рукоятка переключения шага резьбы: «Стандартный шаг», «Увеличенный шаг»
  7. Рукоятка установки правой или левой резьб
  8. Рукоятка перебора (переключения частоты вращения шпинделя)
  9. Таблица переключения скоростей шпинделя
  10. * Переключатель установки напряжения (ИТ-1М)
  11. Переключатель установки напряжения
  12. * Блок переключения напряжений (ИТ-1М)
  13. Выключатель электродвигателя охлаждения
  14. Выключатель автоматический
  15. Винт зажима кожуха ограждения патрона
  16. * Выключатель освещения (ИТ-1М)
  17. Винт зажима штанги экрана
  18. Рукоятка поворота и зажима резцедержателя
  19. Регулируемое сопло подачи охлаждающей жидкости
  20. Винт зажима трубопровода охлаждения
  21. Рукоятка поперечного перемещения каретки суппорта
  22. Рукоятка перемещения верхней каретки
  23. Винт зажима суппорта
  24. Рукоятка зажима пиноли
  25. Гайка зажима задней бабки на станине
  26. Маховик выдвижения пиноли
  27. Винт поперечного смещения задней бабки
  28. Рукоятка механического перемещения каретки и поперечных салазок суппорта
  29. Рукоятка включения гайки ходового винта
  30. Рукоятка включения вращения, реверсирования и торможения шпинделя
  31. Рукоятка зажима арматуры освещения
  1. Кнопка включения реечной шестерни
  2. Маховик продольного перемещения суппорта
  3. Рукоятка включения вращения, реверсирования и торможения шпинделя
  1. * Кнопка «Стоп» (ИТ-1М)
  2. * Лампа сигнальная (ИТ-1М)
  3. Кнопка предварительной подготовки
  4. * Переключатель установки напряжения (ИТ-1М)

Технические характеристики станка 1и611пмф3

Наименование параметраит421и611пмф3
Основные параметры станка
Класс точности по ГОСТ 8-82ПП
Наибольший диаметр обрабатываемого изделия над станиной, мм320320
Наибольший диаметр обрабатываемого изделия над суппортом, мм125125
Наибольшая длина обрабатываемого изделия в центрах, мм400500
Наибольшая длина обрабатываемого изделия в патроне, мм125
Наибольшее сечение резца, устанавливаемого в пазах инструментальной головки, мм20 х 2020 х 20
Количество сменяемого по программе инструмента84
Шпиндель
Диапазон скоростей шпинделя, переключаемых по программе, об/мин0..300050..2000
Количество скоростей шпинделя, устанавливаемый вручную, об/мин16
Количество рабочих скоростей шпинделя, переключаемых по программе8
Диаметр отверстия в шпинделе, мм3225
Размер внутреннего конуса шпинделя передней бабки по ГОСТ 25557-82Морзе 5
Центр в шпинделе передней бабки по ГОСТ 13214-79 (7032-0029)Морзе 4
Конец шпинделя по ГОСТ 12593-72
Наибольший крутящий момент на шпинделе, Нм89,96
Предельный диаметр сверления по стали/ чугуну, мм
Торможение шпинделяимеется
Реверсирование шпинделя по программеимеется
Диаметр стандартного патрона, мм160160(СТ 160В-Ф4)
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта, мм470
Наибольшее перемещение поперечной каретки суппорта, мм173
Диапазон скоростей продольных подач при работе по одной координате, мм/мин3..20003..3600
Диапазон скоростей поперечных подач при работе по одной координате, мм/мин1,5..10001,5..1800
Диапазон скоростей продольных подач при работе по двум координатам, мм/мин3..1800
Диапазон скоростей поперечных подач при работе по двум координатам, мм/мин1,5..900
Скорость быстрых (установочных) продольных перемещений суппорта, м/мин8
Скорость быстрых (установочных) поперечных перемещений суппорта, м/мин4
Предельные значения шагов нарезаемых цилиндрических резьб, мм0,2..400,2..60
Точность позиционирования по диаметру (оси X), мм0,05
Точность позиционирования по длине (оси Z), мм0,1
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)84
Задняя бабка
Наибольшее перемещение пиноли задней бабки, мм9085
Размер внутреннего конуса в пиноли задней бабки по ГОСТ 25557-82Морзе 3
Центр в шпинделе передней бабки по ГОСТ 13214-79 (7032-0029)Морзе 3
Цена деления лимба, мм0,05
Параметры системы ЧПУ
Обозначение системы ЧПУМаяк 223МПМаяк 221
Число координат2
Количество одновременно управляемых координат2
Дискретность задания перемещения в продольном направлении (дискретность задания по оси Z), мм0,002
Дискретность задания перемещения в поперечном направлении (на радиус) (дискретность задания по оси X), мм0,001
Тип датчика обратной связи в приводе подачВЕ-178А
Тип резьбонарезного датчикаВЕ-178А
Электрооборудование. Привод
Количество электродвигателей на станке96
Электродвигатель привода главного движения, кВт7,5 (М6)3,0 (М1)
Электродвигатель привода продольных подач, кВт0,55 (М8)0,48 (М5)
Электродвигатель привода поперечных подач, кВт0,55 (М7)0,48 (М6)
Электродвигатель револьверной головки, кВт0,12 (М5)
Электродвигатель привода пиноли задней бабки, кВт0,25 (М4)
Электродвигатель гидростанции, кВт3,0 (М4)
Электродвигатель станции смазки шпинделя, кВт0,09 (М1)
Электродвигатель станции смазки узлов станка, кВт0,55 (М9)
Электродвигатель обдува привода главного движения, кВт0,09 (М2)
Электродвигатель насоса охлаждения, кВт0,18 (М3)0,12 (М3)
Габариты и масса станка2950 х 1800 х 19002900 х 1700 х 1700
Масса станка с ЧПУ, кг21601400

Список литературы:

Станок специальный токарный с числовым программным управлением 1И611ПМФ3. Руководство по эксплуатации 1И611ПМФ3.00.000 РЭ, 1977 Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988
