Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

• цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
• диффузора, расположенного у входа в карбюратор;
• жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
• распылителя;
• поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

• После запуска ДВС открывается воздушная заслонка.
• В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
• Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
• Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
• От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
• Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Устройство и принцип работы карбюратора

Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.

Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:

• Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
• Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.

• Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
• Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.

Принцип работы карбюратора следующий:

1. После запуска двигателя заслонка открывается и воздух попадает в канал.
2. Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
3. Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
4. Образовавшаяся смесь подается в полости цилиндров по впускным каналам.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, предпосылкой этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, а не связанная с регулировкой;
• забитый парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать Не только на холостых, а в общем — не тянет, а не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этим причинами. И в последнюю очередь, если проблемы НЕ решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

• Если двигатель вообще Не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
• Затем регулируют на слух при заводке двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
• Если на холостых крутится цепь, винт Т откручивают обратно в положения, в котором двигатель на холостых работает уверенно и НЕ глохнет, а цепь НЕ крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклер, предпосылкой скорей всего является нарушение регулировки винта L.

• Его также лучше регулировать на заведение прогреть двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуем газовый.
• Если подача топлива слишком обильно, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закрученной слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуйте давать газ.

Если после регулировки винта L двигатель Carver НЕ выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведение двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоить.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутил их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

• При сильной закрутки острый конец винта может разрушить жиклер из рыхлой порошковой бронзы в дешевых бензопил, а это поломка.
• 1,45-1,5 оборота от «до конца» могут НЕ соответствовать старому положению винтов, при которых бензопила все-таки работала в последнего, и реальным заводским настройкам.

Поэтому регулировать нужно Исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы Представлены в следующем

Как настроить

Настройка карбюратора бензопилы осуществляется так. Перед тем как отрегулировать карбюратор на бензопиле, следует выяснить, являются ли чистыми все фильтры. Прибор регулируется тремя болтами:

• главного жиклера H;
• холостого хода L;
• подстройки холостого хода S (у некоторых производителей он называется LA или T).

Перед началом настройки надо прочитать инструкцию пилы. При выполнении регулировки следует соблюдать правила:

1. Осуществляется установка инструмента на верстак, чтобы он находился в устойчивом положении.
2. Цепь устройства нужно направить от себя.
3. Между инструментом и остальными предметами в помещении должно быть не меньше 2 м.

Важно является информация о том, как происходит настройка при нарушении работы конструкции. Включают карбюратор и ждут 10 минут

Регулировку начинают с нахождения такого местоположения винта L, при котором холостые обороты будут высокими. Нужен ключ для регулировки болтов. Постепенно крутят болт сначала в одну сторону, потом в другую, пока не будет занято правильное положение. Затем крутят шуруп на 1/8-1/4 оборота против часовой. Потом исправляют холостой ход шурупом S (или T, LA).

Если после подкрутки игольчатого болта L цепь не двигается, то постепенно крутят винт S по часовой до того, пока цепь не начнет движение. Потом регулируют S на 1/8-1/4 поворота обратно. Если цепь движется, поворачиваем шуруп S против часовой, пока он не закрутится. Дальше подкручиваем S на 1/8-1/4 поворота в этом же направлении.

ДВС должен функционировать равномерно. Также следует проверить, как он ускоряется. Если нажать акселератор, обороты должны возрасти до максимума. Это означает, что мотор раскручивается хорошо.

В конце тестируют работу прибора на холостом ходу. Когда регулировка сделана верно, то конструкция не должна производить работу так:

1. Цепь неподвижна.
2. Звук ДВС такой, как у 4-тактного генератора.
3. Если нажать на акселератор, произойдет быстрая раскрутка.

Если эти требования не выполняются, то надо отрегулировать холостой ход. Для этого подкрутить винт S так, как было рассказано ранее. Если не поможет, следует повторить регулировку сначала.

Так делают ручную настройку. Точная регулировка выполняется при помощи прибора тахометра. Все действия те же, только винты поворачивают, основываясь на данных тахометра. Благодаря этому прибору карбюратор можно отрегулировать быстрее.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

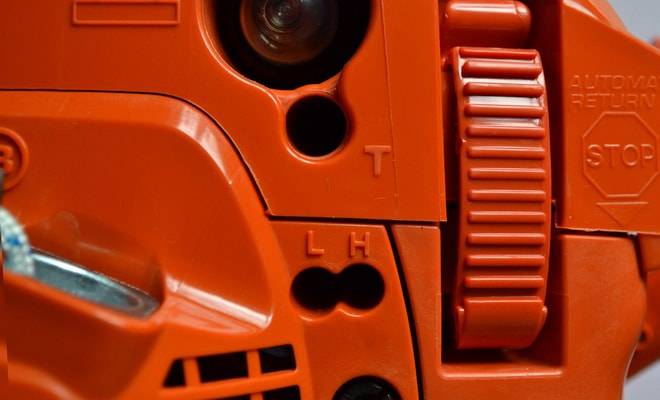

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Первичная регулировка и начало использования пилы

В процессе обкатки производится проверка корректности работы:

1. При первом запуске нужно обеспечить работу бензопилы в щадящем режиме. Несколько часов после старта рекомендуется выполнять резку небольших веток и стволов толщиной до 10 см.
2. Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звездочки и плавность прироста и спада мощности.
3. Расход топлива должен соответствовать используемой мощности и на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
4. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Подстраховаться помогут следующие правила:

1. Смешивайте бензин и масло в соответствии с указанными производителями пропорциями.
2. Не готовьте смесь заранее. Свойства бензина и масла в смешанном состоянии со временем изменяются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать норму в 7 дней.
3. Применяйте масло, предназначенное для двигателя марки бензопилы. Топливная смесь с ненормативным составом выведет его из строя.
4. При приготовлении топливной смеси учитывайте влияние на составляющие климатических условий.

Принцип действия

Карбюратор Walbro для бензопилы функционирует за счет изменения давлений в картере мотора. В начале такта всасывания в диффузоре посредством разряжения начинает проходить воздух. Объем его зависит от оборотов мотора и его нагрузки.

Также он зависит от того, в каком положении находится дроссельная заслонка. Она управляется специальной рукояткой. При помощи топливных жиклеров, во время прохода воздуха, образуется смесь. Далее бензин распыляется и получается готовая смесь, оптимальная для сгорания. Обычно она готовится в пропорции 1 к 14. Далее смесь попадет в цилиндры, где происходит такт сгорания. В связи с тем, что объем, находящийся ниже управляющей мембраны соединяется с атмосферой, то она смещается вверх. Далее при помощи рычага она тянет за собой иглу, открывая при этом топливный канал. Так, очередная доза горючего попадает в камеру. По мере того как топливная камера заполнится бензином, мембрана уйдет на свое обычное место. Игольчатый клапан закроется и в результате внутри камеры появится нужное количество бензина. Он будет подаваться через жиклеры. Этот процесс цикличный и постоянно повторяется. Для настройки количества горючего, которое будет поступать из топливных жиклеров, имеется диффузор. Карбюратор Walbro оснащен настроечными винтами. Первый – главный, второй — для регулировки холостого хода. В результате вращения этих винтов смесь обогащается либо обедняется. Если выкручивать их, тогда смесь становится богаче. Если закручивать — обеднеет.

Нужно подобрать оптимальное соотношение, чтобы на 1 кг топлива приходилось 14 килограмм воздуха. Производитель дополнительно предусмотрел возможность настройки оборотов холостого хода. Этот винт можно найти снаружи. Если вкручивать его, он упрется в рычаг, установленный на оси дроссельной заслонки. Посредством вращения этих винтов можно самостоятельно настраивать карбюратор для получения необходимой мощности в самых разных условиях.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

• Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
• Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
• Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

• резино-пластиковые детали (прокладки, диафрагма)
• тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Основные неисправности при эксплуатации бензиновых пил

Приступать к регулировкам карбюратора следует, только убедившись, что причина неполадок в работе происходит из-за нарушения в его работе. Поэтому следует проанализировать возможные причины сбоя в эксплуатации бензинового мотора. В таблице 1 приведены основные неисправности и причины, их возникновения у большинства моделей бензинового инструмента.

Таблица 1: Основные неисправности в работе двигателя и способы устранения.

Пользователи отмечают основные признаки при нарушении настроек карбюратора:

1. Двигатель запускается с большим трудом, или его вообще невозможно запустить.
2. При работе наблюдаются провалы при нажатии на рычаг управления дроссельной заслонкой.
3. Мотор не может развивать необходимую мощность, при полном открытии дросселя возможна остановка.
4. Излишний уровень дыма, повышенный шум при работе, сопровождающийся выстрелами во впускном тракте.
5. Нестабильная работа на разных режимах.
6. Невысокая частота вращения привода цепи при постановке на режим автоматического поддержания работы.
7. Повышенный расход бензина при выполнении работы. Признак весьма субъективный, основан на сопоставлении показателей в разные периоды эксплуатации.
8. Засорение системы впуска при снятии воздухоочистителя. Возможно и забивание материала, используемого для воздухоочистки.
9. Износ цилиндро-поршневой группы. Регулировки карбюратора дадут временный эффект.

Внимание! Если в систему питания попала грязь, то придется не только ее регулировать. Возникнет необходимость в промывке отдельных узлов и деталей. В предлагаемом видео показан вариант простейшей продувки системы впуска:

В предлагаемом видео показан вариант простейшей продувки системы впуска:

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.
