Индукционный нагреватель металла. Принцип работы

Изготовление индукционных нагревателей

Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.

На основе трансформатора

Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.

Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:

1. Сердечник трансформатора.
2. Обмотка.
3. Тепло и электроизоляция.

Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.

Из высокочастотного сварочного аппарата

В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.

Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.

Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе

Правила организации индукционного отопления

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

• Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
• Датчик давления и температуры. Они подключаются к центральному блоку управления;
• Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
• Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

Правила эксплуатации

Безопасная эксплуатация индукционных котлов отопления, как и любых других технических устройств, обеспечивается выполнением ряда правил, касающихся как их монтажа, так и использования после установки:

• Заземление котла обязательно.
• Расстояние от устройства до стен по бокам должно быть не менее 30 см, от нижней точки котла до пола – 80 см, от верхней его точки до потолка – 80 см.
• Индукционные котлы устанавливаются только в закрытый контур с расширительным баком мембранного типа.
• Система должна включать в себя блок устройств обеспечения безопасности (манометр, воздушный клапан, клапан сброса избыточного давления, система автоматического отключения при перегреве).

Преимущества и недостатки прибора

В качестве жидкости можно использовать машинное масло или антифриз

Индукционный нагрев может предоставить ряд выгод, которые не способно дать применение электродных приспособлений. Поскольку нагрев жидкости осуществляется металлическим элементом, не принимающим участия в электрохимических реакциях, долговечность устройства зависит только от катушки. Продолжительностью ее эксплуатации определяется продолжительность функционирования устройства. Некоторые индукторы сохраняют работоспособность более 10 лет. С этим же связана совместимость агрегата с разными типами жидкостей-теплоносителей. Помимо простой воды для этой роли пригодны машинные масла и незамерзающие составы.

Внутренние части агрегата в процессе использования не покрываются скоплениями накипи. Благодаря постоянному соприкосновению с жидкостью снижается вероятность перегрева деталей, что также способствует продлению срока эксплуатации. Конвекция в устройстве обычно достигает достаточного уровня, чтобы не потребовалось устанавливать циркуляционный насос. Нет необходимости и в шумоизоляционных мероприятиях – аппарат работает достаточно тихо.

Для аварийного отключения самодельного устройства необходим датчик температуры датчик

Однако индукционный нагреватель имеет и слабые стороны:

1. Для функционирования устройства требуется электрическая энергия. В помещении, где не проведено электричество или нет возможности обеспечить к нему доступ, котел работать не сможет. В местах с регулярными сетевыми перебоями он не будет работать эффективно.
2. При чрезмерном повышении температуры переносящая тепло жидкость переходит в газообразное состояние. Это провоцирует сильное повышение давления в конструкции, в результате чего может случиться разрыв труб. Чтобы это не произошло, потребуется оборудовать установку средствами контроля давления и температуры. Это могут быть манометр, термодатчик, приспособление для аварийного отключения при выходе параметров за рамки заданного диапазона.

Потребность в дополнительных оснастках может поспособствовать серьезному увеличению расходов на оборудование самодельного индукционного обогревателя.

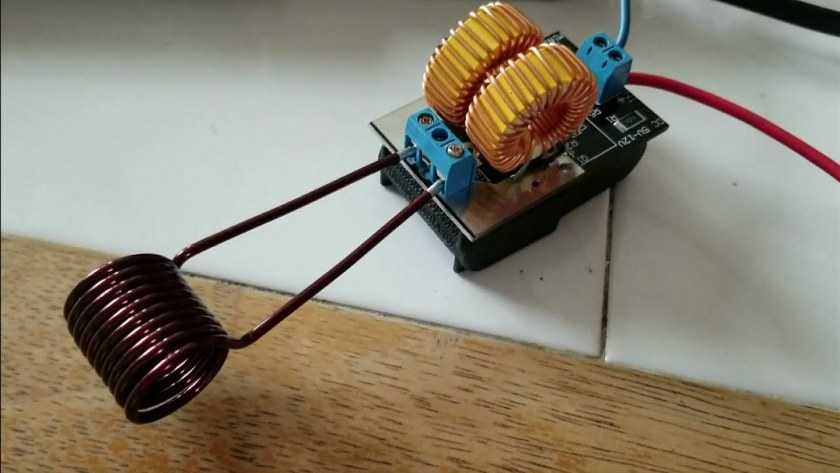

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

• относительная простота,
• доступность деталей,
• лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

НАГРЕВАТЕЛИ

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

ТРАНЗИСТОР IGBT

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

ДИОДЫ STTH

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

КОНДЕНСАТОРЫ

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

• 6 витков намотки,
• диаметр 24 мм,
• высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

ЭМИ ФИЛЬТРЫ

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

• нагреватели,
• галогенные лампы,
• другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Подключение индукционной панели: пошаговая инструкция

Конечно, подключение варочной панели лучше доверять профессиональному мастеру. К тому же, большинство магазинов оказывают эту услугу бесплатно или за небольшую плату. Тем не менее, с этой ответственной задачей можно справиться своими силами, при соблюдении инструкции.

Шаг первый: для начала необходимо найти место, куда будет устанавливаться плита. Следует замерить его со всех сторон, чтобы исключить неровности.

Панель должна находиться на расстоянии от стены не менее чем в 20 миллиметров

Шаг второй: подготовьте шнур. Если это миниатюрное устройство с двумя конфорками, то хватит толщины в 3,5 миллиметра. Для габаритных конструкции нужен кабель толщиной 7 миллиметров. Длина этого шнура будет отличаться в зависимости от расстояния расположения прибора от розетки. Необходимо учитывать, что желтый провод – заземление, голубой – ноль, а коричневый – это фаза.

Часто на другой стороне плиты производитель оставляет подробную схему подсоединения проводов, по которой следует ориентироваться

Шаг третий: необходимо подсоединить к проводам зажимы, которые имеются в комплектации к оборудованию. Так, следует завершить подключение кабеля к плите, опираясь на заводскую схему.

Затягивать зажимы следует с помощью отвертки

2 Преимущества и недостатки

Разобравшись с принципом работы индукционного нагревателя, можно рассмотреть его положительные и отрицательные стороны. Учитывая высокую популярность теплогенераторов этого типа, можно предположить, что преимуществ у него значительно больше, чем недостатков. Среди наиболее значимых плюсов можно выделить:

• Простота конструкции.
• Высокий показатель КПД.
• Длительный срок эксплуатации.
• Небольшие риски поломки устройства.
• Существенная экономия электроэнергии.

Так как показатель производительности индукционного котла находится в широком диапазоне, то можно без особых проблем подобрать агрегат под конкретную систему обогрева здания. Эти устройства способны быстро нагревать теплоноситель до заданной температуры, что сделало их достойным конкурентом традиционным котлам.

Если во время монтажа индукционного котла не было допущено ошибок, то протечки практически исключены. Этот связано с бесконтактной передачей теплоэнергии нагревателю. Использование индукционной технологии нагрева воды позволяет довести его практически до газообразного состояния. Таким образом достигается эффективное движение воды по трубам, и в некоторых ситуациях можно даже обойтись без использования циркуляционных насосных установок.

К сожалению, идеальных устройств сегодня не существует. Вместе с большим количеством преимуществ, индукционные нагреватели имеют и ряд недостатков. Так как для работы агрегата требуется электроэнергия, то в регионах с частыми перебоями в подаче электричества он не сможет работать с максимальной эффективностью. При перегреве теплоносителя резко возрастает давление в системе и трубы может разорвать. Чтобы этого избежать, индукционный нагреватель нужно оснастить устройством аварийного отключения.

Сила индукции

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.

Инструкция по изготовлению

Чертежи

Рисунок 1. Электрическая схема индукционного нагревателя

Рисунок 2. Устройство.

Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

• паяльник;
• припой;
• текстолитовая плата.
• мини-дрель.
• радиоэлементы.
• термопаста.
• химические реагенты для травления платы.

Дополнительные материалы и их особенности:

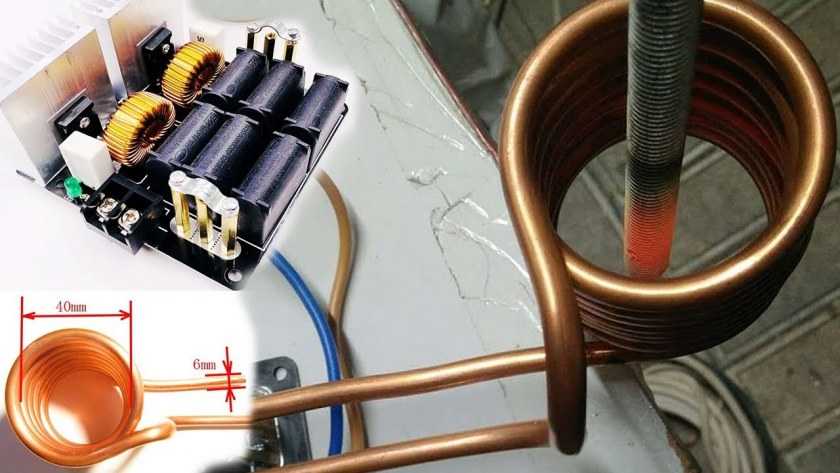

1. Для изготовления катушки, которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
2. Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
3. Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
4. При работе такого индукционного прибора, полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
5. Диоды, которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия. Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
6. Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 Вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
7. Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

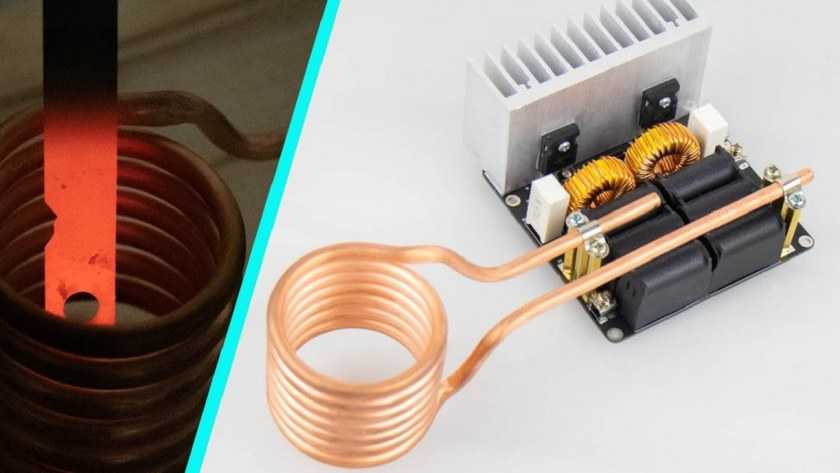

1. Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться. На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
2. Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
3. Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

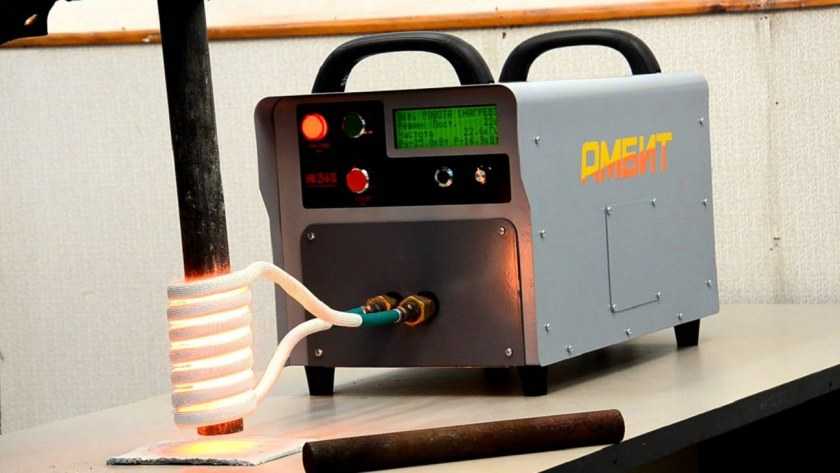

Высокочастотные индукционные нагреватели

Самая широкая область применения у индукционных нагревателей высокочастотного типа. Нагреватели характеризуются высокой частотой 30-100 кГц и широким диапазоном мощностей 15-160 кВт. Высокочастотный тип обеспечивают небольшой по глубине нагрев, однако этого достаточно, чтобы улучшить химические свойства металла.

Высокочастотные индукционные нагреватели легки в управлении и экономичны, и при этом их КПД может достигать 95%. Все типы работают непрерывно продолжительное время, а двухблочный вариант (когда трансформатор высокой частоты вынесен в отдельный блок) допускает круглосуточную работу. Нагреватель имеет 28 типов защит, каждая из которых отвечает за свою функцию. Пример: контроль напора воды в системе охлаждения.

• Индукционный нагреватель 60 кВт Пермь
• Индукционный нагреватель 65 кВт Новосибирск
• Индукционный нагреватель 60 кВт Красноярск
• Индукционный нагреватель 60 кВт Калуга
• Индукционный нагреватель 100 кВт Новосибирск
• Индукционный нагреватель 120 кВт Екатеринбург
• Индукционный нагреватель 160 кВт Самара

Применение:

• поверхностной закалки шестерни
• закалка валов
• закалка крановых колес
• нагрев деталей перед изгибом
• пайка резцов, фрез, буровой коронки
• нагрев заготовки при горячей штамповке
• высадка болтов
• сварка и наплавки металлов
• восстановление деталей.

подробнее

Виды нагревателей

Нагреватели широко распространены на территории нашей страны, а конкретный масштаб устройств варьируется от потребителя к потребителю. Понятно, что самостоятельно собрать высокотехнологичный индукционный нагреватель вряд ли получится, поэтому в статье предлагаются альтернативные варианты.

Своими руками изготавливаются такие приборы, как:

• Печки для расплавления металла.
• Электрические плитки, использующиеся для приготовления еды.
• Устройства для подогрева теплоносителя отопительной системы.

Обратите внимание на то, что изготовление индукционных нагревателей должно производиться строго в соответствии со всеми нормами и правилами, установленными государственными регламентами, касающимися безопасности жизнедеятельности.

Перед началом работы над прибором следует ознакомиться с Гостами и прочими документами, а также пролистать ПУЭ. Помните, что устройство, за контейнер которого выходит напряжение, является не безопасным и запрещенным к эксплуатации.

Индукционный нагреватель из сварочного инвертора: особенности

В обычном виде индукционные нагреватели, сделанные из сварочного инвертора, представляют повышенную опасность, ведь они не могут автономно контролировать температуру воды. Так, использование нагревателя в системах с теплоносителем может быть чревато короткими замыканиями и разрывом труб. Это может произойти из-за высокого гидравлического сопротивления в системе, которое возникает вследствие движения теплоносителя сквозь куски катанки. Поэтому, такие устройства требуют доработок.

Практичным и качественным является индукционный нагреватель из сварочного инвертора

Чтобы избежать аварийных ситуаций, следует снабжать самодельный аппарат индукционного нагрева, сделанный из сварочного инвертора, устройствами аварийного отключения.

Для контроля нагрева можно применить терморегулятор с температурным датчиком температуры и реле, размыкающим цепь, когда температура теплоносителя достигнет установленных значений. Кроме того, избежать разрыва системы можно будет, прикрепив к нагревателю через тройник, с одной стороны, предохранительный клапан.

Такого генератора тепла хватит на обогрев комнаты, площадь которой составляет не более 30 кв. м. Экономия средств, в этом случае, составит 30-50% (в зависимости от габаритов апартаментов). При этом, дорогостоящего сегодня сварочного аппарата вы лишитесь.
