Индикаторные отвёртки
Самые простые детекторы скрытых проводок — это тестеры и индикаторные отвёртки, дешёвые и надёжные, но не очень точные — по ним действительно сложно понять, есть провод под штукатуркой или нет. Так как тестер-отвёртка имеет и другие задачи, функции детектора у неё работают по остаточному принципу. Это обычная электрика, которая работает при замкнутой одной цепи (зажимаем, прикладываем).
Срабатывает отвёртка и на прикосновение, и на структуру материалов — поэтому особо точности ждать не стоит, зависит от стены.
Отдельно хочется упомянуть целый класс квази-детекторов, построенных на том же простом бесконтактном статическом принципе — это множество «быстрых и дешёвых индикаторов», включая всеми любимый детектор Дятел и его китайские клоны. Действительно, эффективности от старых детекторов не больше, чем от отвёртки за 50−60 рублей. Нет смысла переплачивать, а потом всё равно получать низкую точность.
Китайская индикаторная отвёртка за 66 рублей
Как устроен индикатор
Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.
Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.
Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.
Правила применения индикаторов напряжения
При работе с подобного рода инструментами существует ряд правил, которые необходимо знать, чтобы все делать правильно. Здесь необходимо придерживаться таких рекомендаций:
соблюдение правил безопасной работы с электросетями. Это означает, что все манипуляции с индикаторной отверткой следует проводить при выключенных пакетных выключателях;
Выключенные выключатели в электрощитке
помните, что электрический ток всегда течет через проводник по пути наименьшего сопротивления (от плюса к минусу);
- для оценки сложных электроприборов подобный индикаторный измеритель любого типа не подходит. С ее помощью можно проверить исправность электроцепей приборов;
- в домах и квартирах имеется стандартная сеть с чистотой в 50Гц и напряжением в 220В;
- при работе с такой отверткой необходимо знать, что на фазу (+) всегда приходит напряжение, ноль – ведет на трансформатор (-), а третий провод – заземление (например, в розетке).
При пользовании сигнальной отверткой в различных работах обязательно следует придерживаться вышеперечисленных правил. В противном случае вы можете получить совершенно противоположный результат.
Функциональные возможности разных типов отверток с индикатором
В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.
Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.
Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.
Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.
Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.
Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.
Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.
Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.
Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:
- розетка;
- шурупы;
- «стакан»;
- отвертка с индикатором;
- гипс.
Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.
Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.
Индикаторная отвертка используется в таких случаях:
- проверка цепи с током;
- поиск разрыва;
- диагностика цепи;
- проверка полярности и состояния аккумулятора;
- проверка целостности провода;
- проверка правильности подключения выключателя к фазе.
В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.
Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.
На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.
Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.
При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.
Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.
- Порядок работы инструмента
- Применение инструмента
Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.
Универсальная индикаторная отвертка STAYER 4520-48
Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.
Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.
Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.
Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Как проверить индикаторную отвертку?
Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности
Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться
Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.
Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.
При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.
И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
Виды индикаторных отверток и принцип действия
Одним из главных плюсов можно считать простоту устройства и сравнительно малую стоимость.
- С неоновой лампочкой.
- Отвёртка-индикатор с возможностью прозвонки.
- Тестеры напряжения бесконтактного типа.
- Электронная («мини-мультиметр»).
Простейшая индикаторная отвертка служит для проверки наличия напряжения в цепи. В быту её называют электропробником. Методом исключения определяется нулевая фаза. Кроме этого, такой пробник поможет найти отсутствие контакта или обрыв в схеме. Идикаторные отвертки бывают двух типов. Первые имеют жало и пластиковую ручку. Одно касание жалом к проводнику, в котором предполагается протекание тока, вызывает включение лампочки, ну, конечно, в том случае, если на этом участке есть напряжение. Чаще всего подобные приспособления используются для работы в сетях с пониженным напряжением (от 12 до 50 Вольт). У отвёрток второго типа на торцевой части ручки имеется контактная площадка из металла, ну или условно назовём её кнопкой. Для определения фазы нужно подвести жало к проводу и нажать пальцем на контактную площадку.
В конструкцию простейшей отвёртки входят
- Щуп.
- Резистор (1Мом).
- Неоновая лампочка.
- Пружина.
- Контактная пластинка либо сенсорная кнопка на ручке.
При касании пальцем образуется замкнутая цепь. Протекающий ток очень мал, так как ограничен сопротивлением. Однако этого достаточно, чтобы лампа загорелась. Стоимость такого нехитрого приспособления ничтожно мала. Существенный минус: система не работает при низких напряжениях.
Индикатор с функцией прозвонки имеет незначительное отличие от вышеописанной системы. Небольшое изменение в схеме (наличие транзистора и светодиода) позволяет расширить функциональность. В качестве источника питания используются батарейки типа «таблетка», как правило, их две или три. На рисунке изображён внешний вид и схема индикаторной отвёртки.
При соприкосновении кнопки на рукоятке и жала загорается светодиод. Если он не горит, значит, отвёртка не работоспособна. Это может произойти из-за подсевших батареек. Проверку исправности индикаторной системы нужно производить всякий раз перед применением. Ведь если светодиод не будет светиться, можно ошибочно прикоснуться к проводнику, на котором есть напряжение.
Другие функции индикаторной отвертки с батарейками:
- Отслеживание «нуля» и целостности провода.
- Прозвонка проводов.
- Проверка предохранителей, ламп накаливания, ТЭНов, обмоток трансформаторов, определение обрывов в различных устройствах.
- Проверка на пробой диодов, определение его полярности.
- Определение наличие напряжения на изолированном проводнике и т.д.
Главный недостаток: батарейки быстро садятся. Для продления срока работоспособности в перерывах между работой жало рекомендуется изолировать ПВХ трубкой.
Бесконтактные тестеры определяют напряжение по наводкам. Такая отвертка может находиться на расстоянии в несколько сантиметров от проводника. При наличии напряжения светодиод начинает подмигивать, и появляется характерный звуковой сигнал в виде писка. Такие индикаторы напряжения нужны для определения проводов с напряжением в кабель-канале при отсутствии схемы без вскрытия коробки. Функциональность «мини-мультиметра» имеет широкий диапазон вплоть до измерений. Правда в точности показаний можно усомниться: ведь это устройство не является электроизмерительным прибором. Но узнать примерные значения всё же можно. Бывают два режима: контактный и бесконтактный.
Что из себя представляет
Для того чтобы применять любой инструмент по назначению, необходимо понимать его устройство и принцип работы. Это же относится к индикаторным (сигнальным) отверткам. Они внешне напоминают обычные модели. Но при этом на ней имеется индикатор, отражающий наличие тока в цепи. Именно он и дал название этому устройству. Индикаторная отвертка может заменить собой мультиметр. При этом она обойдется в разы дешевле, чем измерительный прибор. Простыми словами данное изделие – индикатор напряжения, изготовленный в виде обычной отвертки. Сегодня такие изделия выпускаются в большом разнообразии. При этом для них всех характерен общий принцип работы.
Строение индикаторной отвертки
Здесь имеется достаточно простое строение:
- жало, которое выступает в качестве проводника;
- тиристор. К нему подключается жало. Этот элемент предназначен для понижения силы тока до уровня, который будет безопасным;
- светодиод. Он располагается после тиристора. Светодиод подсоединяется к контактным полям, что размещены на торце отвертки.
Все элементы индикаторной отвертки занесены в прозрачный корпус из пластика. Благодаря его прозрачности человек может легко видеть свечение светодиода, также спрятанного под пластиковым корпусом. Такое строение характерно для самого простого и дешевого индикатора напряжения. С помощью него можно определить рабочую фазу. При этом ноль в данной ситуации ищется путем исключения. Теперь рассмотрим более детально, как следует работать с такой отверткой.
Виды индикаторных отверток и их устройство
У этого не слишком сложного устройства множество названий. Одни более распространены, другие — менее. Вот, те названия, которые можно встретить :
- отвертка-тестер;
- индикатор напряжения;
- фазометр или измеритель фаз;
Как работать индикаторной отверткой зависит от ее типа
- отвертка электрика;
- отвертка-пробник;
- отвертка для проверки электричества (фаз);
- электропробник.
Возможно, есть и другие названия — это прибор хоть и несложен и стоит немного, полезен как для профессионалов, так и для любителей. С его помощью можно определить наиболее распространенные повреждения, проверить целостность проводов и работоспособность радиоэлементов.
Существующие виды устройств
Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:
Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке
Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)
Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.

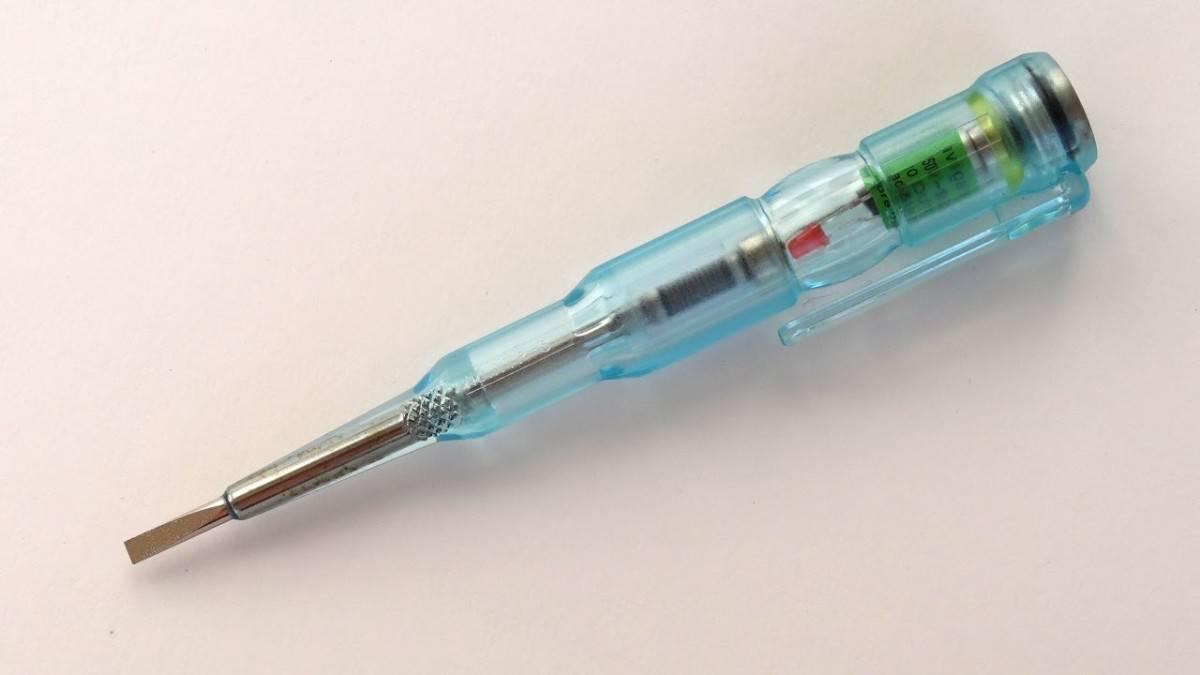

Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.

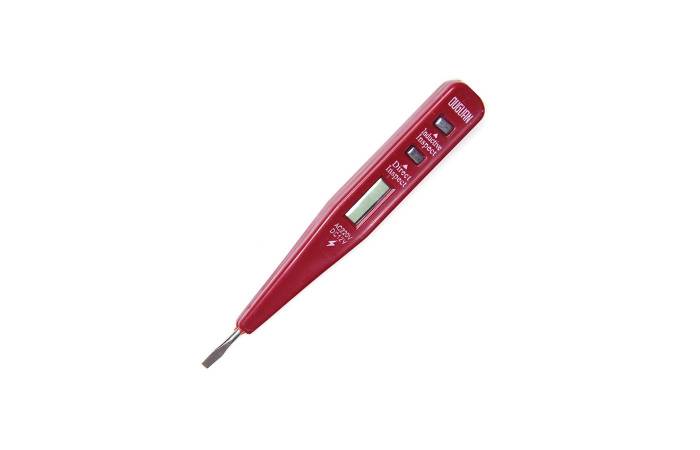

Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.
Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.
Видео обзор электронной модели Stayer
Как правильно пользоваться
Во-первых, нужно помнить, что используя индикаторную отвертку, следует держаться на протяжении всей эксплуатации только за изолированные участки инструмента, за исключением случаев, когда электрическая цепь проверяется в обесточенном состоянии.
Перед проведением проверки сети нужно тщательно изучить правила пользования измерительным инструментом, а также понять при каком максимальном пределе мощности она работает, в противном случае отвертка может выйти из строя.
Прежде чем начать работу с данным видом прибора, необходимо убедиться в его работоспособности, проверив на том участке цепи, где точно есть «фаза», находящаяся под напряжением. Также надлежит строго соблюдать меры электробезопасности.
Все виды работ по монтажу и ремонту электросетей производятся в отключенном состоянии. Запрещается при наличии тока в электрической сети разбирать выключатели и розетки.
Проверяем фазу в розетке
Поиск по определению фазы не очень сложный процесс. При этом необходимо знать, что в жилищах в основном используется однофазная электрическая цепь, то есть существуют две токоведущие жилы: одна – фаза, а другая – ноль. Ежели в квартире проходит электрическая цепь с тремя проводами. Тогда кроме фазы и ноля имеется еще и заземление.
Проверка фазы в розетке
На начальном этапе проверки нужно обесточить линию путем отключения автомата. Далее требуется зачистить два провода путем снятия с них изоляционного слоя на 1-2см. Оголенные провода необходимо развести в разные стороны, чтобы после поступления в электросеть напряжения, не было короткого замыкания.
На следующем этапе подается ток путем включения автоматического переключателя. После этого индикаторную отвертку нужно взять за рукоятку, при этом замкнуть цепь посредством пальца и металлической части.
Необходимо знать — запрещается брать инструмент за рабочий элемент, который находиться ниже рукоятки. В случае, когда индикатор загорелся, значит это фазный провод. Если загорание лампочки не произошло, то этот проводник нулевой.
Проверяем цепь на целостность
При диагностировании электросети на целостность, в которой отсутствует напряжение необходимо один конец проводника соединить с жалом отвертки, а другой присоединить к металлической части на рукоятке. Если лампочка индикатора загорится, то эта проводка целая и в ней нет обрыва.
Ищем обрыв цепи
Если подключенные к сети электроприборы не снабжаются током, а на вводе в комнату он есть, то необходимо отыскать разрыв кабеля. Данный инструмент способен обнаружить примерный район обрыва.
Для этого способа в соответствии со схемой электрической цепи нужно провести жалом там, где проложена проводка в стене от распределительной коробки к розетке. Если индикатор перестал светиться, то в том месте предположительно имеется обрыв.
Какие есть варианты
Спрос рождает предложение, и растущая популярность мобильных определителей тока в сети обусловило появление на рынке множества типов индикаторов напряжения:
Отвертка с неоновыми лампами. Данная модель простая и дешевая, но их популярность объясняется минимальным набором самых необходимых функций: проверка наличия напряжения в сети и выявление фазы, нуля. Явный “минус” – порог срабатывания в 50-70 Вольт.
Цифровой индикатор напряжения. Схож с предыдущим, но имеет неоспоримое преимущество – возможность измерения существующего в сети напряжения. Соответствующее значение появляется на табло, однако стоит помнить о погрешности в 5-10 Вольт.
Многофункциональный определитель. Дополнительно оснащен транзистором и автономным блоком питания, что позволяет фиксировать фазу, проверять работоспособность цепей, регистрировать обрыв, замыкание, даже если в сети менее 60 Вольт.

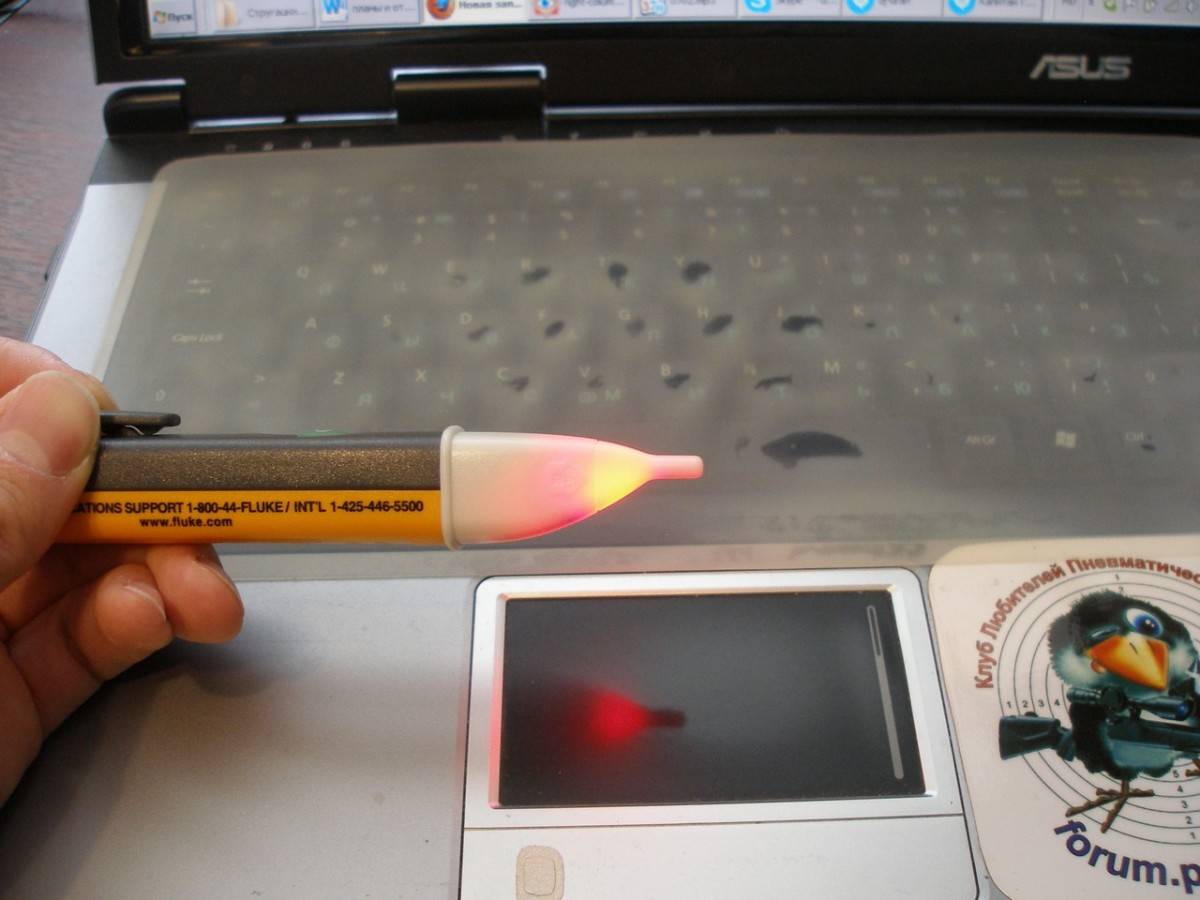

Бесконтактный индикатор напряжения. С его помощью можно находить фазу сквозь стены, корпус автомобиля, то есть при отсутствии непосредственного проводника.
Простейший инструмент с неоновой лампочкой
Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.
Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.
Работа инструмента происходит следующим образом:
- При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
- Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
- После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
- При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.
Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.
Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.
Как пользоваться индикаторной отверткой
При работе с индикаторными отвертками, особенно с контактными моделями, в первую очередь нужно соблюдать технологию их применения и правила электробезопасности. Запрещается касаться рукой оголенного щупа, прибор нужно удерживать за корпус, покрытый изоляцией.
Когда используется обычная, а не универсальная индикаторная отвертка, ее щуп касается токоведущих частей, а одновременно на ручке зажимается контактная кнопка. Если есть ток и отвертка соприкоснулась с фазой – начнется свечение неоновой лампочки. Отсутствие светового сигнала указывает на нулевой или заземляющий проводники.
Немного сложнее работать со светодиодным индикатором на батарейках. Перед тем как пользоваться отверткой индикатором, нужно выполнить проверку его работоспособности. Для этого руками выполняется одновременное касание щупа и контактной кнопки. Светодиод загорается – значит инструмент готов к работе.
Особенностью этого устройства является отсутствие необходимости в соприкосновении с кнопкой во время проверки фазы. Достаточно вставить щуп в розетку и коснуться контактов. Свет зажегся – значит это фаза. Если светодиод не загорается, можно нажать на контактную кнопку. Световой сигнал показывает на нейтраль, а его отсутствие свидетельствует о наличии заземления или обрыве провода.
При всех остальных проверках также потребуется нажатие кнопки. Так можно проверить проводник на целостность, а предохранитель или ТЭН – на работоспособность, выявить другие неисправности. Во время поиска скрытой проводки тестером необходимо взять отвертку за жало, а кнопкой водить по местам предполагаемых линий. В этом случае светодиод загорится, но сам провод в это время должен находиться под напряжением.
Как пользоваться индикаторной отверткой
Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.
Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.
Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).
Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.
Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.
Сигнал индикатора свидетельствует о плюсе.
Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.
На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).
Его необходимо установить в положение, соответствующее напряжению сети автомобиля.
Индикаторная отвертка с функцией обнаружения скрытой проводки
Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.
С помощью индикаторной отвертки можно найти скрытую проводку

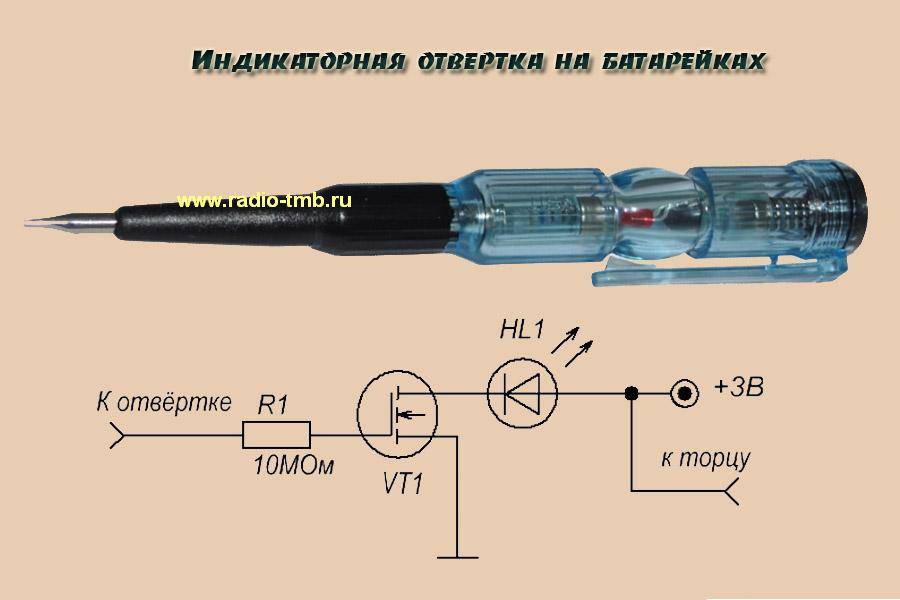

В основе прибора с прозвонкой могут лежать схемы:
- с полевым транзистором;
- с биполярным составным транзистором.
Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.
Статья по теме:
Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.
Такое устройство как детектор, определит местонахождение скрытой проводки более точно
При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.
Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.
Детекторы скрытой проводки
В наши дни время индикаторов заканчивается. Промышленные детекторы проводки работают на порядок лучше, используют внутри не только качественные блоки обнаружения, но и неплохую электронную начинку для повышения точности — показания нескольких датчиков сводятся с помощью оценочных алгоритмов.
Так работают хорошие детекторы от именитых производителей. Стоят они дорого, и это серьёзная инвестиция.
Объективно лучший вариант на рынке — это детектор Bosch GMS 120, из профессиональной серии, с большим числом позитивных отзывов и веской ценой в 7−8 тысяч рублей. Есть и конкуренты. «Особенности» бюджетных детекторов можно посмотреть в следующем ролике от мастера, занимающегося установкой кондиционеров. В нём есть и десяток ложных срабатываний, и разброс на неплохом детекторе и полная бесполезность электростатического прибора на стене, которую недавно оклеили обоями:
Как найти фазу и как работает индикаторная отвертка.
Самый простой вариант изображен на картинке снизу. Цена его в районе 0.5 $.
1. Этот индикатор определяет только фазный провод.
Работает он следующим образом: ток протекает по пути жало отвертки- ограничивающий ток, резистор-контакт неоновой лампы-замыкание на человека, т. е.
сопротивление тела человека включено в рабочую цепь индикатора.
Без прикосновения к металлическому контакту – лампа не будет светится.
Главный недостаток- это начало индикации напряжения, начиная с величины 60 Вольт. И во многих моделях не видно горения лампы на солнце.
Достоинства- простота и низкая цена. Пользоваться правильно очень просто. Касаемся пальцем верхнего металлического контакта и поочередно проверяем прикосновением жала наличие фазы на всех проводах.
2. Более совершенные многофункциональные индикаторные отвертки на батарейках. По внешнему виду
они практически ничем не отличается от обыкновенной с неоновой лампой, но в отличии от нее- в прозрачный пластмассовый корпус встроена неоновая лампочка, работающая от батареек и небольшой резистор.
У этого индикатора, нет необходимости касаться металлического контакта сверху— при прикосновении к проводу под напряжением она загорается сама. А если прикоснуться к колпачку и обесточенному проводу жалом с одной стороны и пальцем коснуться провода с другой стороны- лампочка должна светится, если цепь не оборвана. Так определяется целостность провода или кабеля.
Внимание! Часто такая отвертка реагирует на наводку и светится даже при обрыве цепи, рекомендую для этих целей тестер, прозвонку или мультиметр. Есть еще одно применение у такого индикатора- если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения. Есть еще одно применение у такого индикатора- если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения
Есть еще одно применение у такого индикатора- если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения.

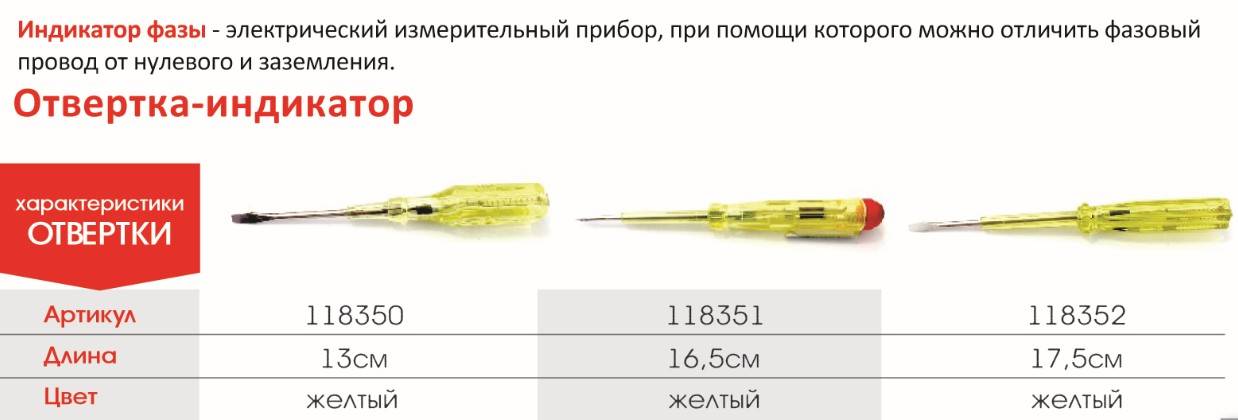

По сравнению с обычной- она реагирует на более низкую величину напряжения, да и лампа ярко светит. Именно такой тип индикаторной отвертки, как на рисунке Я использую в своей повседневной работе электрика уже много лет, но только для определения фазы.
Ее стоимость всего чуть меньше 1 $.
3. Сегодня много продается новомодных электронных индикаторных отверток, которые в большинстве случаев с ЖК-дисплеем и звуковой сигнализацией наличия напряжения. Дисплей отображает не только наличие напряжения, но и его величину в пределах от 12 Вольт до 220 В.

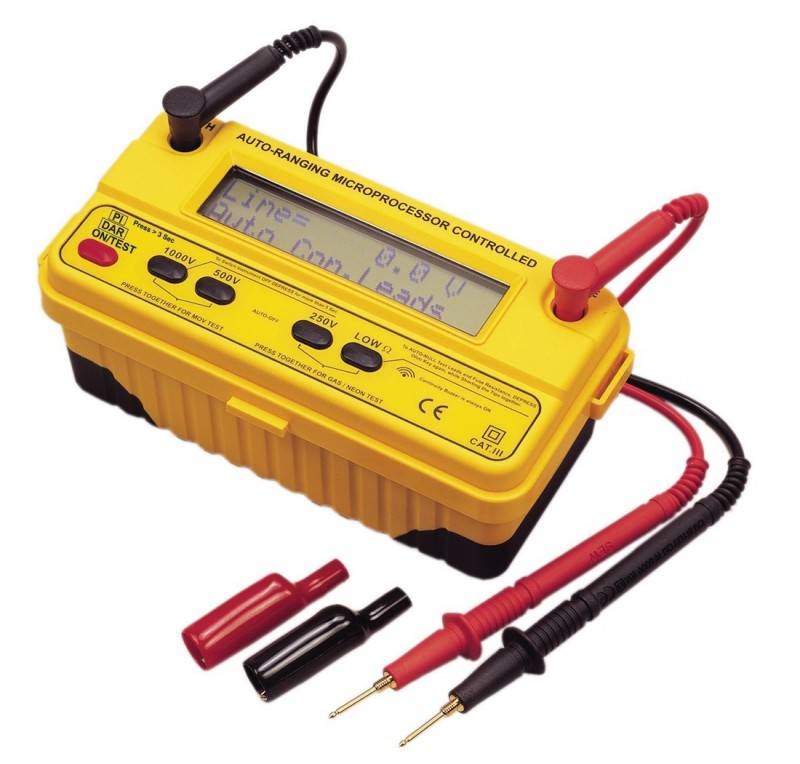

Принцип работы и использования схож с многофункциональными индикаторными отвертками, с тем отличием, что есть кнопки или тумблер переключения режимов. По своей сущности это упрощенный и компактный мультиметр, но цена великовата. И не один профессиональный электрик ее не использует. Для этих целей Я использую полноценный тестер или мультиметр с двумя измерительными щупами, о котором Я подробно расскажу в следующей статье.
← Предыдущая страница Следующая страница →
