Размеры ключей для болтов с внутренним шестигранником
В машиностроении и приборостроении наряду с шестигранным крепежом широко применяются болты с цилиндрической головкой, для завинчивания которых используют угловой ключ-шестигранник. Они изготавливаются по стандартам DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер «под ключ» (расстояние между противоположными гранями внутреннего шестигранника).

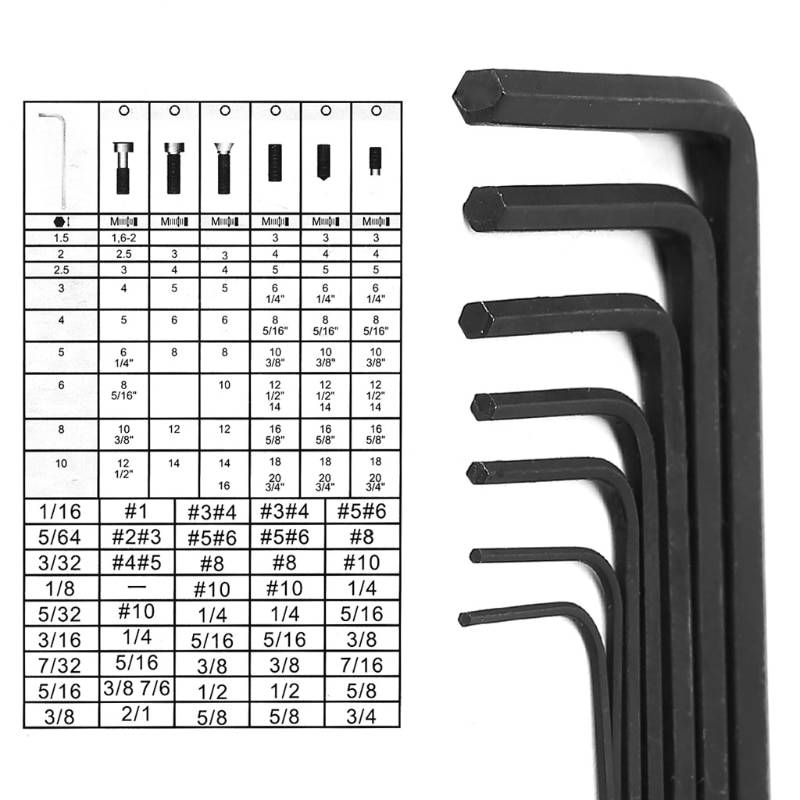

| Резьба, М | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 |
| Размер под ключ, мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 |

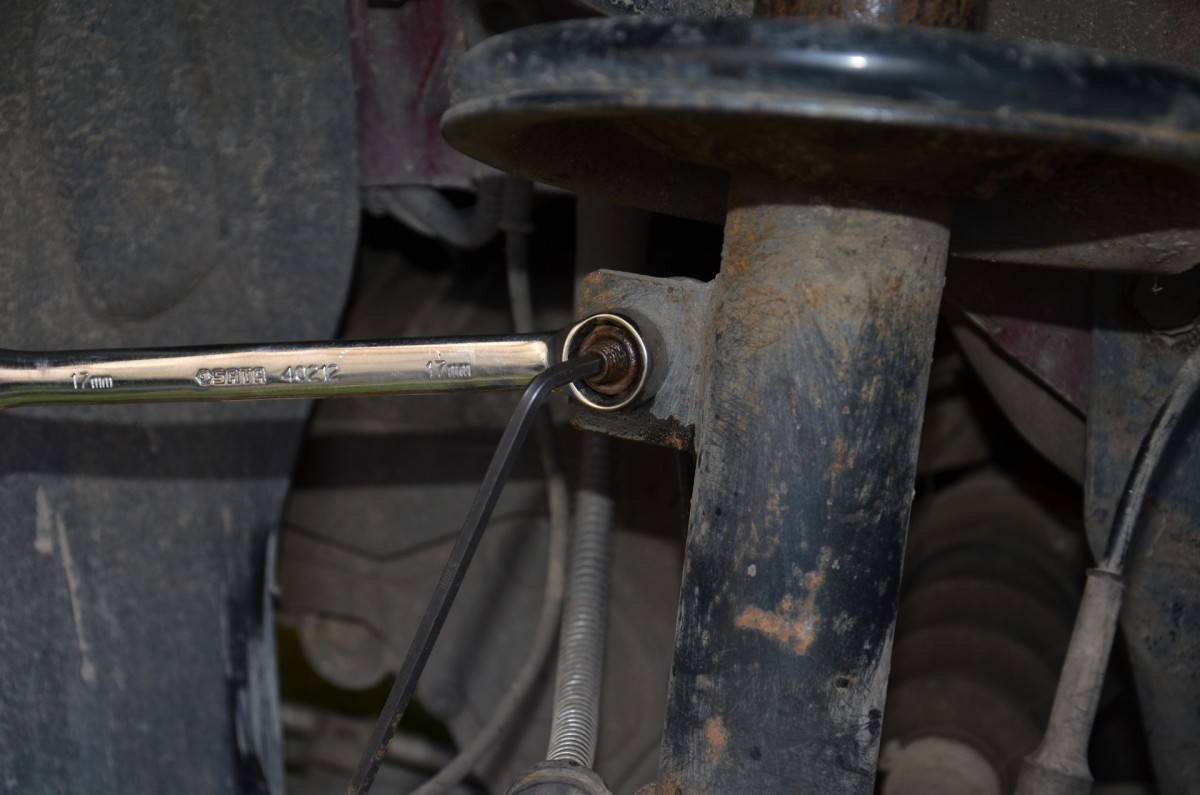

Прежде чем приступить к разборке какого-то узла автомобиля, обслуживанию велосипеда или к ремонту садовой техники не лишним будет убедиться в наличии всех необходимых инструментов. При этом хорошо иметь под рукой таблицы размеров «под ключ» для болтов и гаек. При ремонте старой техники часто встает проблема выкручивания поврежденных деталей. Для работы с крепежом со стертыми гранями в магазине «Крепком» можно приобрести специальные торцевые головки со спиральным профилем AN0400120, а для извлечения болтов с сорванными головками предлагаем набор резьбовых экстракторов AG010048.
Ударные головки
Наборы ударных торцевых головок применяют в качестве насадки для пневматического шуруповерта. Применяются головки при многих строительных работах, так как имеют широкий размерный ряд и устойчивы к нагрузкам ударного типа. Их достоинства:
- Изготавливаются только из высококачественных сплавов стали;
- Точная проекция каждого изделия, что обеспечивает надежный захват при работе;
- Плотные и утолщенные стенки позволяют выдерживать сильные нагрузки крутящего момента;
- Надежны, безопасны и имеют большое количество используемых приводов.
Количество элементов входящих в набор зависит от его типа. Вы можете рассмотреть на фото стандартный набор головок, который содержит основной диапазон размеров и видов профилей. В комплект могут входить виды головок:
Шестигранный профиль. Широко используемый вид, содержащийся практически в любом наборе. Этот профиль одинаков со стандартным видом шестигранного крепежа. Имеет минимальную вероятность срыва грани во время работы.
Двенадцатигранный профиль. Имеет в 2 раза больше граней по сравнению со стандартным профилем. Такой вид головок можно отнести к группе универсальных инструментов, так как может быть задействован при работе с шести – и двенадцатигранными креплениями.
SL-профиль. Его задача откручивание головок с сорванными гранями. Этот профиль имеет некую схожесть с шестигранными головками, но площадь захвата на нем выше за счет плотного сцепления с крепежом между гранями. Чтобы избежать срыва и неудобств во время работы необходимо подбирать точный размер головки под крепежный элемент.
Головки с универсальным профилем. Работает такой инструмент со многими крепежными профилями (шестигранными, двенадцатигранными, с сорванными гранями). Основной их недостаток неплотный контакт с крепежом, что в большинстве случаев привод к срыву граней.
Определение номера ключа по диаметру резьбы крепежа

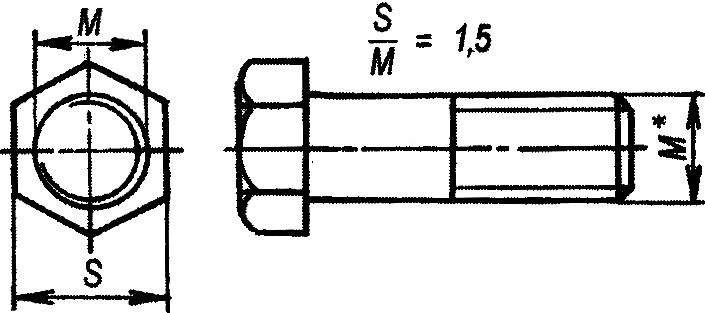

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.
По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.
Таблица 1. Размеры под ключ для метрических болтов и гаек.
| Диаметр резьбы, М | Размер под ключ | ||
| основной S , мм | уменьшенный S , мм | увеличенный S , мм | |
| М1 | 3.2 | — | — |
| М1.2 | 3.2 | — | — |
| М1.4 | 3.2 | — | — |
| М1.6 | 3.2 | — | — |
| М2 | 4 | — | — |
| М2.5 | 5 | — | — |
| М3 | 5.5 | — | — |
| М4 | 7 | — | — |
| М5 | 8 | — | — |
| М6 | 10 | — | — |
| М7 | 11 | — | — |
| М8 | 13 | 12 | — |
| М10 | 17 (16) | 14 | — |
| М12 | 19 (18) | 17 | 21 (22) |
| М14 | 22 (21) | 19 | 24 |
| М16 | 24 | 22 | 27 |
| М18 | 27 | 24 | 30 |
| М20 | 30 | 27 | 32 (34) |
| М22 | 32 (34) | 30 | 36 |
| М24 | 36 | 32 | 41 |
| М27 | 41 | 36 | 46 |
| М30 | 46 | 41 | 50 |
| М33 | 50 | — | 55 |
| М36 | 55 | 50 | 60 |
| М39 | 60 | 55 | 65 |
| М42 | 65 | 60 | 70 |
| М48 | 75 | — | 75 |
| М52 | 80 | — | 80 |
| М56 | 85 | — | — |
| М60 | 90 | — | — |
| М64 | 95 | — | — |
| М68 | 100 | — | — |
| М72 | 105 | — | — |
| М76 | 110 | — | — |
| М80 | 115 | — | — |
| М85 | 120 | — | — |
| М90 | 130 | — | — |
| М95 | 135 | — | — |
| М100 | 145 | — | — |
| М105 | 150 | — | — |
| М110 | 155 | — | — |
Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.
Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.
Основные требования к инструментам
Для качественного приспособления существует ряд требований:
- поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
- рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
- у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
- имеющийся тумблер вращения прочно закрепляется в храповике;
- все маркировки наносятся и читаются.
Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.
Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.
Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.
Читать также: Стационарные станки по дереву
Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).
В зависимости от системы исчисления принадлежности подразделяют на две категории:
- Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
- Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.
Дюймовые ключи — таблица размеров
Дюймовые ключи и головки вам пригодятся, если вы ремонтируете или используете американскую технику. Техника из США за последние годы получила широкое распространение в нашей стране: американские тягачи, автомобили, сельхозтехника. Кроме этого, американские агрегаты, двигатели и трансмиссии, устанавливают многие производители из других стран, в том числе российские.
Если крепление новое и неизношенное, а стандартные инструменты «немного не подходят»: меньший размер не налезает, а следующий болтается. В таких случаях, велика вероятность того, что вам нужны дюймовые ключи.
Если вы ремонтируете или работаете на технике с дюймовыми креплениями, обязательно стоит приобрести набор дюймовых ключей, набор дюймовых головок и, если необходимо, набор дюймовых шестигранников.
Для того, чтобы вы могли лучше разобраться с дюймовыми размерами, ниже приведена таблица для конвертации в метрическую систему.
| ДЮЙМ | ММ | ДЮЙМ | ММ | ДЮЙМ | ММ | ДЮЙМ | ММ | ДЮЙМ | ММ |
| 1/32 | 0,7938 | 1-1/32 | 26,1938 | 2-1/32 | 51,594 | 3-1/32 | 76,9938 | 4-1/32 | 102,3938 |
| 1/16 | 1,5875 | 1-1/16 | 26,9875 | 2-1/16 | 52,388 | 3-1/16 | 77,7875 | 4-1/16 | 103,1875 |
| 3/32 | 2,3812 | 1-3/32 | 27,7812 | 2-3/32 | 53,181 | 3-3/32 | 7835812 | 4-3/32 | 103,9812 |
| 1/8 | 3,1750 | 1-1/8 | 28,5750 | 2-1/8 | 53,9750 | 3-1/8 | 79,3750 | 4-1/8 | 104,7750 |
| 5/32 | 3,9688 | 1-5/32 | 29,3688 | 2-5/32 | 54,769 | 3-5/32 | 80,1688 | 4-5/32 | 105,5688 |
| 3/16 | 4,7625 | 1-3/16 | 30,1625 | 2-3/16 | 55,563 | 3-3/16 | 80,9625 | 4-3/16 | 106,3625 |
| 7/32 | 5,5562 | 1-7/32 | 30,9562 | 2-7/32 | 56,356 | 3-7/32 | 81,7562 | 4-7/32 | 107,1562 |
| 1/4 | 6,3500 | 1-1/4 | 31,7500 | 2-1/4 | 53,1500 | 3-1/4 | 82,5500 | 4-1/4 | 107,9500 |
| 9/32 | 7,1438 | 1-9/32 | 32,5438 | 2-9/32 | 57,944 | 3-9/32 | 83,3438 | 4-9/32 | 108,7438 |
| 5/16 | 7,9375 | 1-5/16 | 33,3375 | 2-5/16 | 58,738 | 3-5/16 | 84,1375 | 4-5/16 | 109,5375 |
| 11/32 | 8,7312 | 1-11/32 | 34,1312 | 2-11/32 | 59,531 | 3-11/32 | 84,9312 | 4-11/32 | 110,3312 |
| 3/8 | 9,5250 | 1-3/8 | 34,9250 | 2-3/8 | 60,3250 | 3-3/8 | 85,7250 | 4-3/8 | 111,1250 |
| 13/32 | 10,3188 | 1-13/32 | 35,7188 | 2-13/32 | 61,119 | 3-13/32 | 86,5188 | 4-13/32 | 111,9188 |
| 7/16 | 11,1125 | 1-7/16 | 36,5125 | 2-7/16 | 61,9125 | 3-7/16 | 87,31,25 | 4-7/16 | 112,7125 |
| 15/32 | 11,9062 | 1-15/32 | 37,3062 | 2-15/32 | 62,7062 | 3-15/32 | 88,1062 | 4-15/32 | 113,5062 |
| 1/2 | 12,7000 | 1-1/2 | 38,1000 | 2-1/2 | 63,5000 | 3-1/2 | 88,9000 | 4-1/2 | 114,3000 |
| 17/32 | 13,4938 | 1-17/32 | 38,8938 | 2-17/32 | 64,2938 | 3-17/32 | 89,6938 | 4-17/32 | 115,0938 |
| 9/16 | 14,2875 | 1-9/16 | 39,6875 | 2-9/16 | 65,0875 | 3-9/16 | 90,4875 | 4-9/16 | 115,8875 |
| 19/32 | 15,0812 | 1-19/32 | 40,4812 | 2-19/32 | 65,8812 | 3-19/32 | 91,2812 | 4-19/32 | 116,6812 |
| 5/8 | 15,8750 | 1-5/8 | 41,2750 | 2-5/8 | 66,6750 | 3-5/8 | 92,0750 | 4-5/8 | 117,4750 |
| 21/32 | 16,6688 | 1-21/32 | 42,0688 | 2-21/32 | 67,4688 | 3-21/32 | 92,8688 | 4-21/32 | 118,2688 |
| 11/16 | 17,4625 | 1-11/16 | 42,8625 | 2-11/16 | 68,2625 | 3-11/16 | 93,6625 | 4-11/16 | 119,0625 |
| 23/32 | 18,2562 | 1-23/32 | 43,6562 | 2-23/32 | 69,0562 | 3-23/32 | 94,4562 | 4-23/32 | 119,8562 |
| 3/4 | 19,0500 | 1-3/4 | 44,4500 | 2-3/4 | 69,8500 | 3-3/4 | 95,2500 | 4-3/4 | 120,4500 |
| 25/32 | 19,8438 | 1-25/32 | 45,2438 | 2-25/32 | 70,6438 | 3-25/32 | 96,0438 | 4-25/32 | 121,4438 |
| 13/16 | 20,6375 | 1-13/16 | 46,0375 | 2-13/16 | 71,4375 | 3-13/16 | 96,8375 | 4-13/16 | 122,2375 |
| 27/32 | 21,4312 | 1-27/32 | 46,8312 | 2-27/32 | 72,2312 | 3-27/32 | 97,6312 | 4-27/32 | 123,0312 |
| 7/8 | 22,2250 | 1-7/8 | 47,6250 | 2-7/8 | 73,0250 | 3-7/8 | 98,4250 | 4-7/8 | 123,8250 |
| 29/32 | 23,0188 | 1-29/32 | 48,4188 | 2-29/32 | 73,8188 | 3-29/32 | 99,2188 | 4-29/32 | 124,6188 |
| 15/16 | 23,8125 | 1-15/16 | 49,2125 | 2-15/16 | 74,6125 | 3-15/16 | 100,0125 | 4-15/16 | 125,4125 |
| 31/32 | 24,6062 | 1-31/32 | 50,0062 | 2-31/32 | 75,4062 | 3-31/32 | 100,8062 | 4-31/32 | 126,2062 |
| 1 | 25,4000 | 2 | 50,8000 | 3 | 76,2000 | 4 | 101,6000 | 5 | 127,0000 |
История создания имбусового ключа
Согласно различным источникам, не имеющим, однако, документального подтверждения, идея использования внутреннего многогранного отверстия в головках болтов появляется уже в 60-х годах XIX столетия. Но производство подобного крепежа в промышленных масштабах было невозможно из-за сложности реализации гранёного гнезда в головке. Реальные же воплощения этих идей появляются только в 1908 году в Канаде, где П.Л. Робертсоном был запатентован производственный метод изготовления винтов с четырёхгранным углублением.
В 1909–1910 гг. Уильям Г. Аллен запатентовал метод формирования головок винта вокруг шестигранника. С 1910 года существовали изданные рекламные объявления о «фиксирующем винте безопасности Аллена». Вряд ли Аллен был первым человеком, которому пришла идея внутреннего шестигранного отверстия в головке крепёжного элемента, однако его патент для метода производства и готовый продукт были, скорее всего, первыми. В дальнейшем применение шестигранного углубления в крепеже развивалось и применялось всё шире.
Как сделать шестигранный ключ
Всем доброго времени суток!
Ровно 4 года назад я написал пост в блоге На заметку. Ключи TORX и моменты затяжки.
и этот пост людей заинтересовал. Было сделано много репостов и рекомендаций этого поста, спасибо всем! Мне очень приятно, что кому то пригодилась информация, а кому то просто было интересно прочитать и поставить «Нравится! » этому посту. Меня просили написать о других видах «необычных» ключей, но все как то руки не доходили. Сегодня решил исправиться и продолжить тему.
Сегодня решил написать пост о не очень известном Инбусовом ключе, ключе Аллена, но практически всем известном «шестиграннике», а это одно и тоже.
1.Описание:

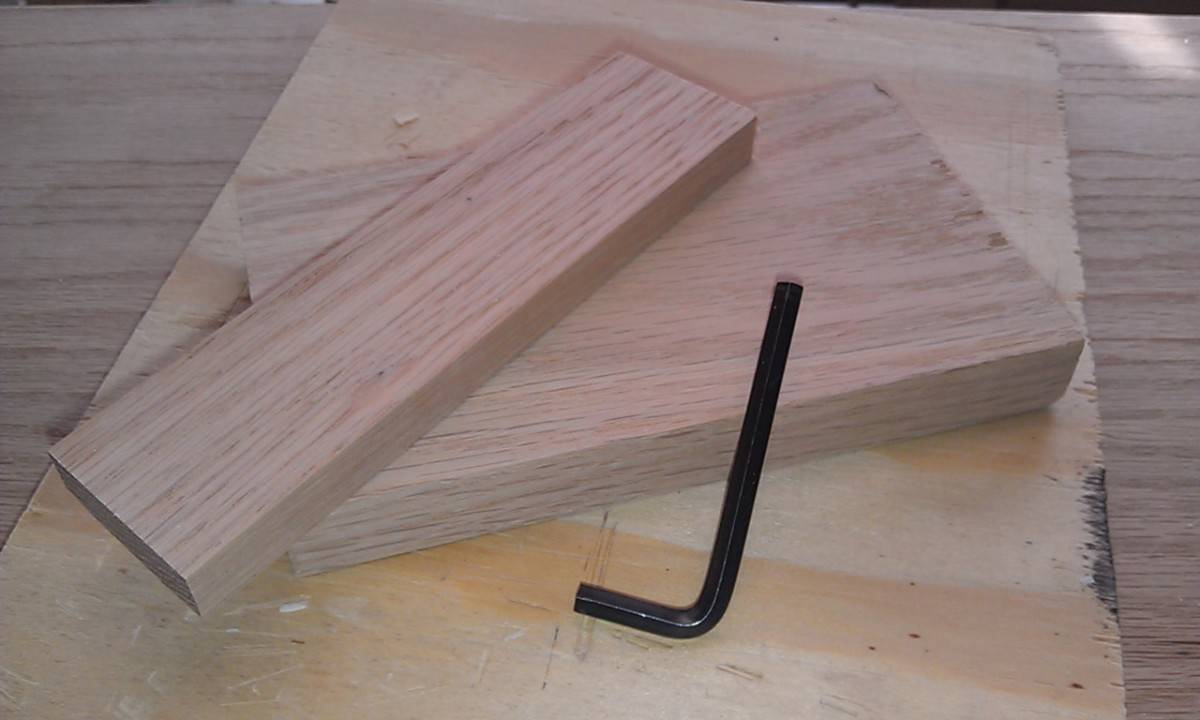

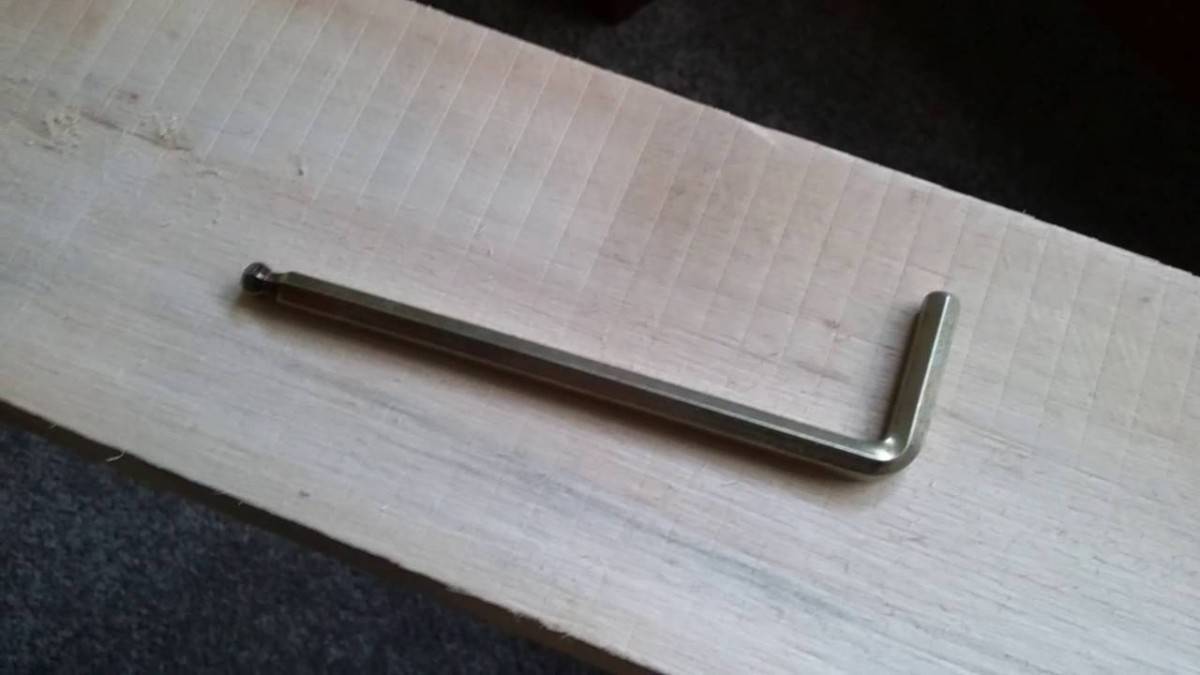

Шестигранный шлиц — вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника.
Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением.
Номинальным размером шлица и ключа является расстояние между противоположными параллельными гранями шестигранника, которое выражается в миллиметрах (при этом, для ключа методику измерения и допуски см. ГОСТ 8560-78) или долях дюйма.
История названия:Инбусовый ключ — INBUS (читается — инбус) — зарегистрированная торговая марка Acument Global Technologies, обозначающая форму шестигранного ключа и соответствующего углубления в крепёжной детали. Название инбус является аббревиатурой от нем.In nensechskantschraubeB aueru ndS chaurte — винт с внутренним шестигранником Bauer & Schaurte. Как правило изготавливается в виде Г-образно загнутого шестигранного стержня, и часто называется шестигранным ключом. Шестигранный шлиц следует отличать от других похожих типов, например, в виде шестилучевой звезды(англ. TORX) .
Также различаются шестигранные ключи и торцовые ключи с внутренним шестигранником (в виде шестигранной трубки). Последние предназначены для работы с гайками, и обычными винтами и болтами с шестигранной головкой.
Считается, что в 1860—1890 годах было зарегистрировано несколько патентов на разные типы шлицев, среди которых также фигурировал и шестигранный ключ, при этом указано, что ключи не производились в связи с ограничениями существовавших технологий. В 1936 году из Нойса в Германии (сегодня принадлежит концерну Textron) был применён новый тип винтов с шестигранным углублением, что позволило по сравнению с крестообразным углублением увеличить крутящий момент примерно в 10 раз. Ключ Аллена
— В 1908 году Петер Робертсон первым запатентовал способ изготовления квадратных ключей, а уже в 1910 Уильям Аллен запатентовал изготовление шестигранных ключей, которые производились его компанией Allen Manufacturing Company of Hartford.Помимо этого, сэр Говард Галоуэлл излагает другую версию событий, в соответствии с которой основанная им компания Standard Pressed Steel Company (SPS) в 1911 году независимо разработала способ изготовления ключей и начала их производство, столкнувшись со сложностями изготовления крепежа с квадратным шлицем Робертсона.
Маркировка и размеры
Ключи и отвертки измеряются по расстоянию между параллельными гранями. Современная маркировка метрических ключей содержит только размер ключа в миллиметрах. Иногда на ключи наносится маркировка с буквой «М»
, напримерМ4 илиМ6 .
Double-ended open spanners. Constraction and dimensions
Нормативные ссылки
- ГОСТ 4543-71Прокат из легированной конструкционной стали. Технические условия. Заменен на ГОСТ 4543-2016.
- ГОСТ 2838-80Ключи гаечные. Общие технические условия
Чтобы бесплатно
ГОСТ 2838-80 (СТ СЭВ 1285-78); ГОСТ 2839-80 (СТ СЭВ 1287-84); ГОСТ 2841-80 (СТ СЭВ 1286-84); ГОСТ 2906-80 (СТ СЭВ 1292-84);
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
ПРИЛОЖЕНИЕ 2 Рекомендуемое
РАЗМЕРЫ РУКОЯТОК ГАЕЧНЫХ КЛЮЧЕЙ
Предельные отклонения размеров, кроме S и I — по нормальной точности ГОСТ 7505-74.
(Измененная редакция, Изм. № 2).
УДК 621.883:006.354 Группа Г24
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ДВУСТОРОННИЕ
Конструкция и размеры
Double-ended open spanners. Construction and dimensions
Постановлением Государственного комитета СССР по стандартам от 16 июня 1980 г. № 2800 срок действия установлен
с 01.01.81 до 01.01.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на гаечные ключи с открытыми зевами размерами от 2,5×3,2 до 75X80 мм, изготовляемые для нужд народного хозяйства и для экспорта.
2. Основные размеры ключей должны соответствовать указанным на чертеже и в табл. 1.
Размеры зевов SiXS2
Продолжение табл. I
Размеры зевсв SiXS2
(пред, откл. по h 15)
Продолжение табл. I
Примечание. Размеры зевов по 1-му ряду являются предпочтительными для применения.
Пример условного обозначения ключа с размерами зевов 17X19 мм, повышенной точности П, группы прочности С, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838—80, с хромовым покрытием толщиной 9 мкм:
Ключ 7811-0023 П С 1 Х9 ГОСТ 2839-80 То же, нормальной точности:
Ключ 7811-0023 С 1 X 9ГОСТ 2839-80 (Измененная редакция, Изм. № 2).
3. Ключи должны изготовляться групп прочности С и D по ГОСТ 2838-80 из марок стали, указанных в табл. 2.
Допускается применять сталь других марок с механическими свойствами в термообработанном состоянии не ниже чем у марок стали, указанных в табл. 2.
Простой гаечный ключ — распространённый инструмент для манипуляций с болтами и гайками. За долгое время существования придумали огромное количество разновидностей таких приспособлений. Все типы основных и специальных моделей сложно перечислить. В ряду таких помощников особое место занимает рожковый ключ со своими достоинствами и недостатками.

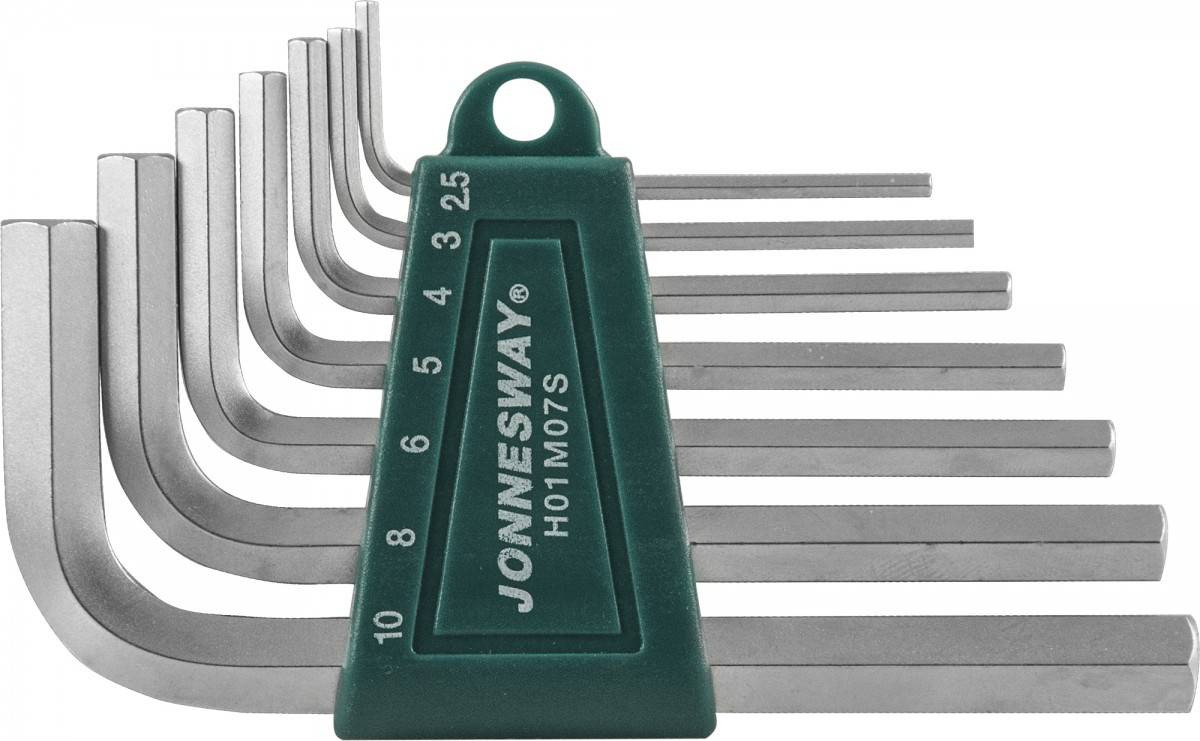

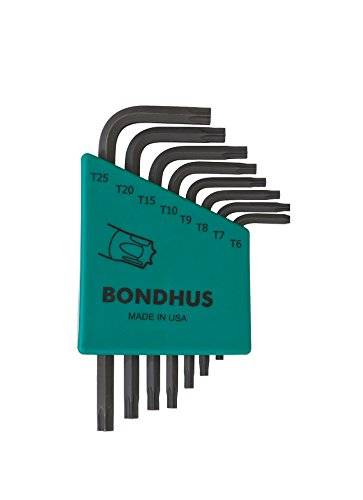

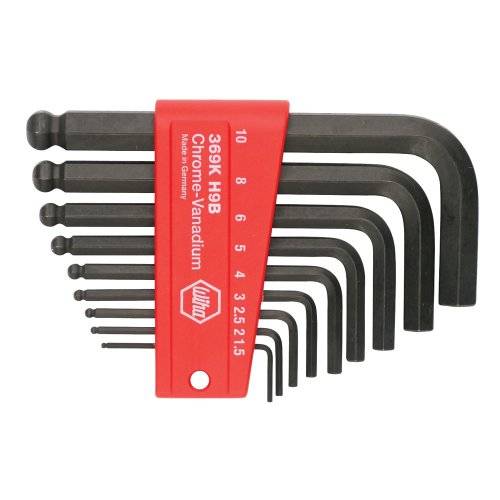

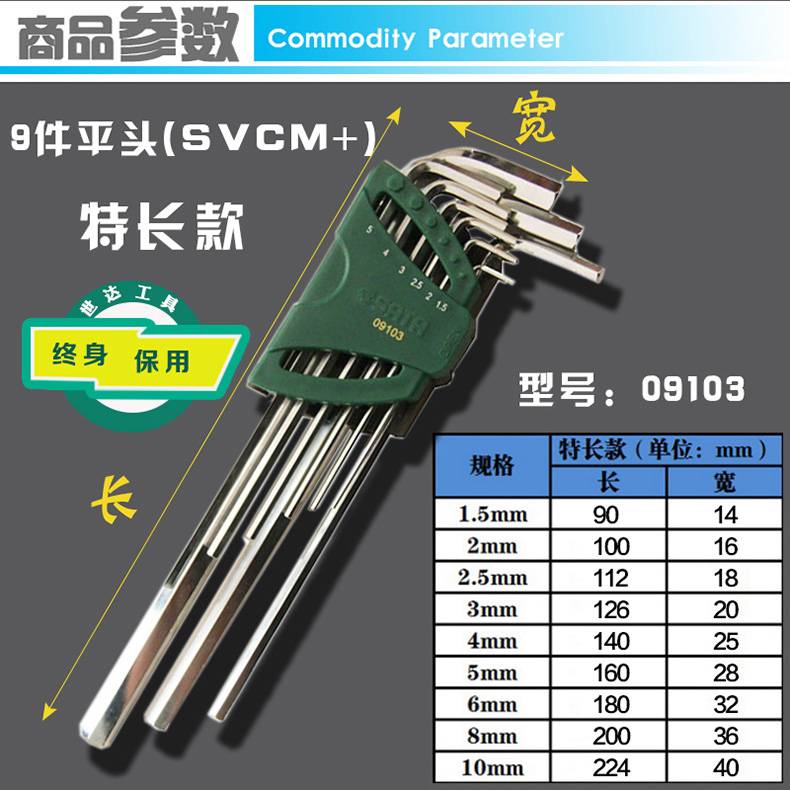

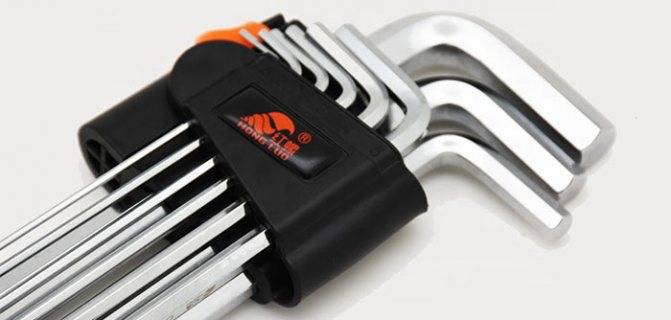

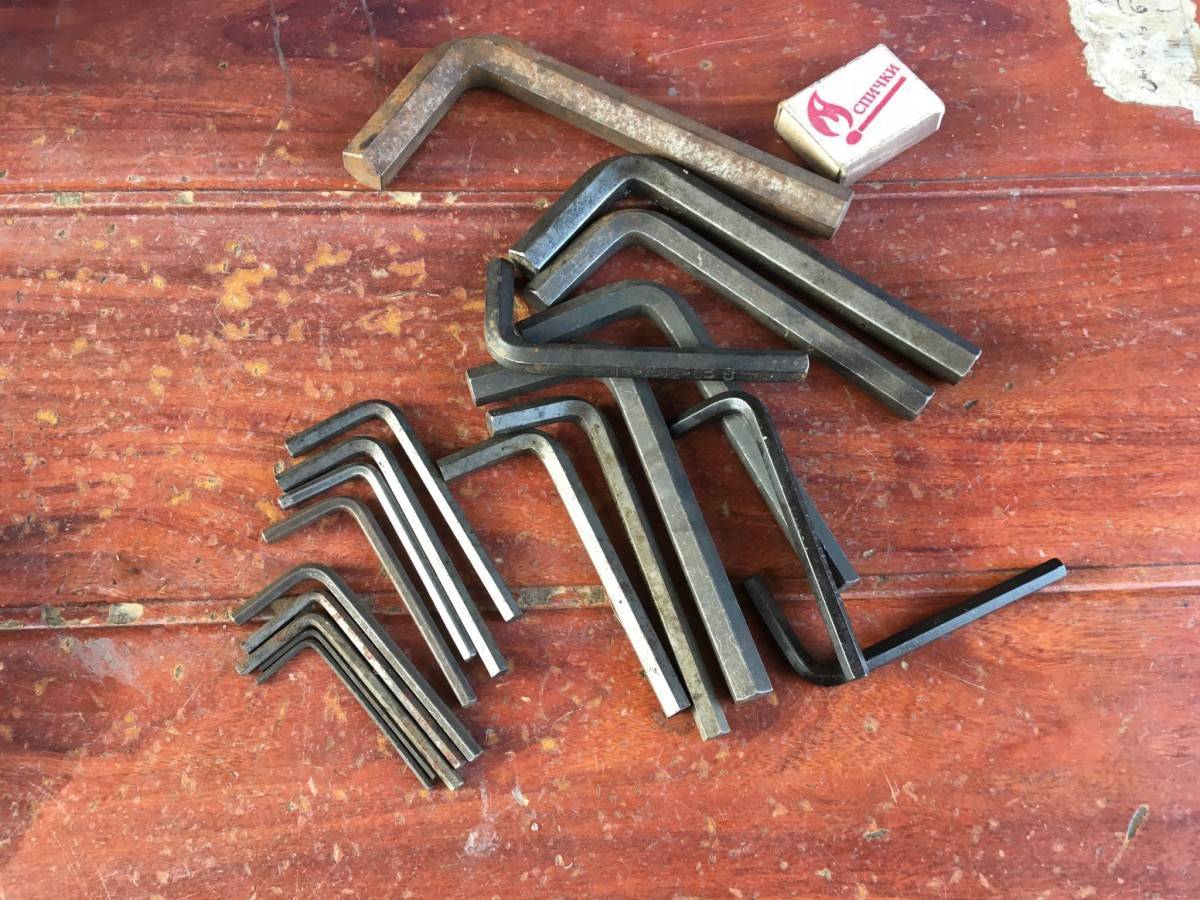

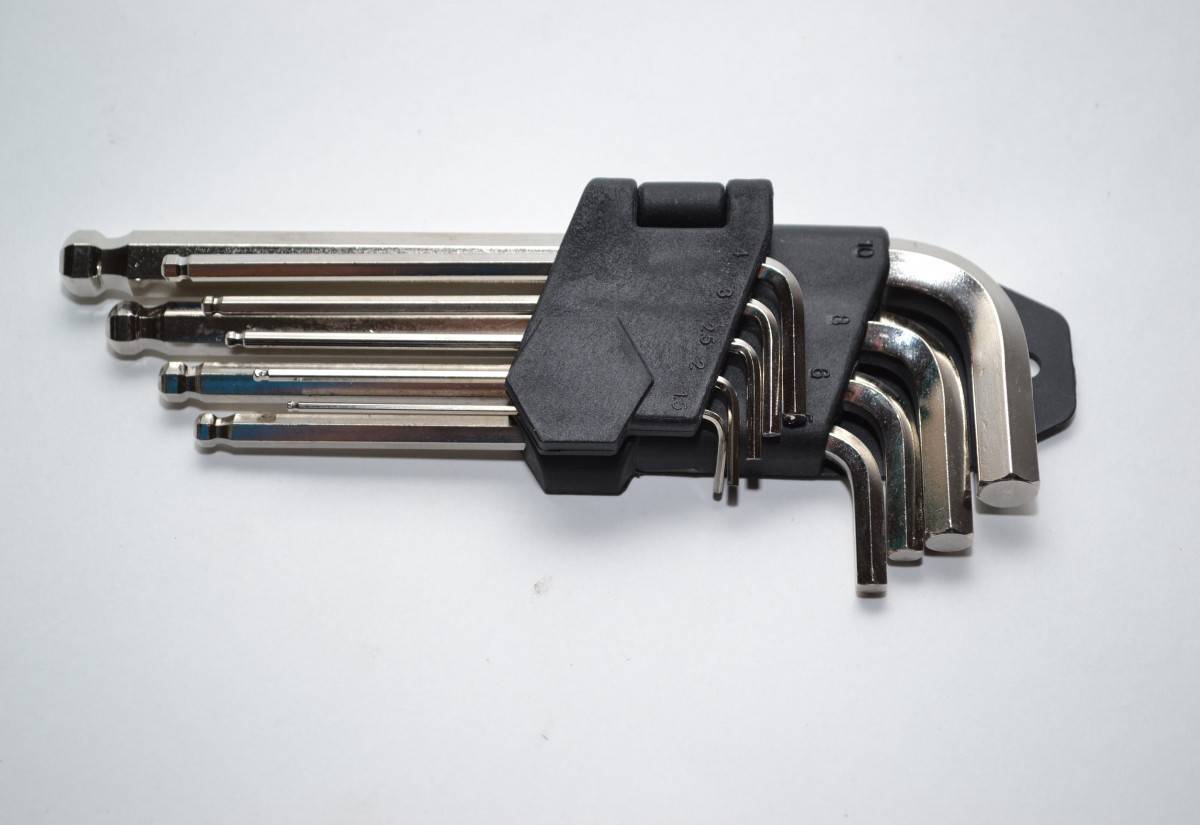

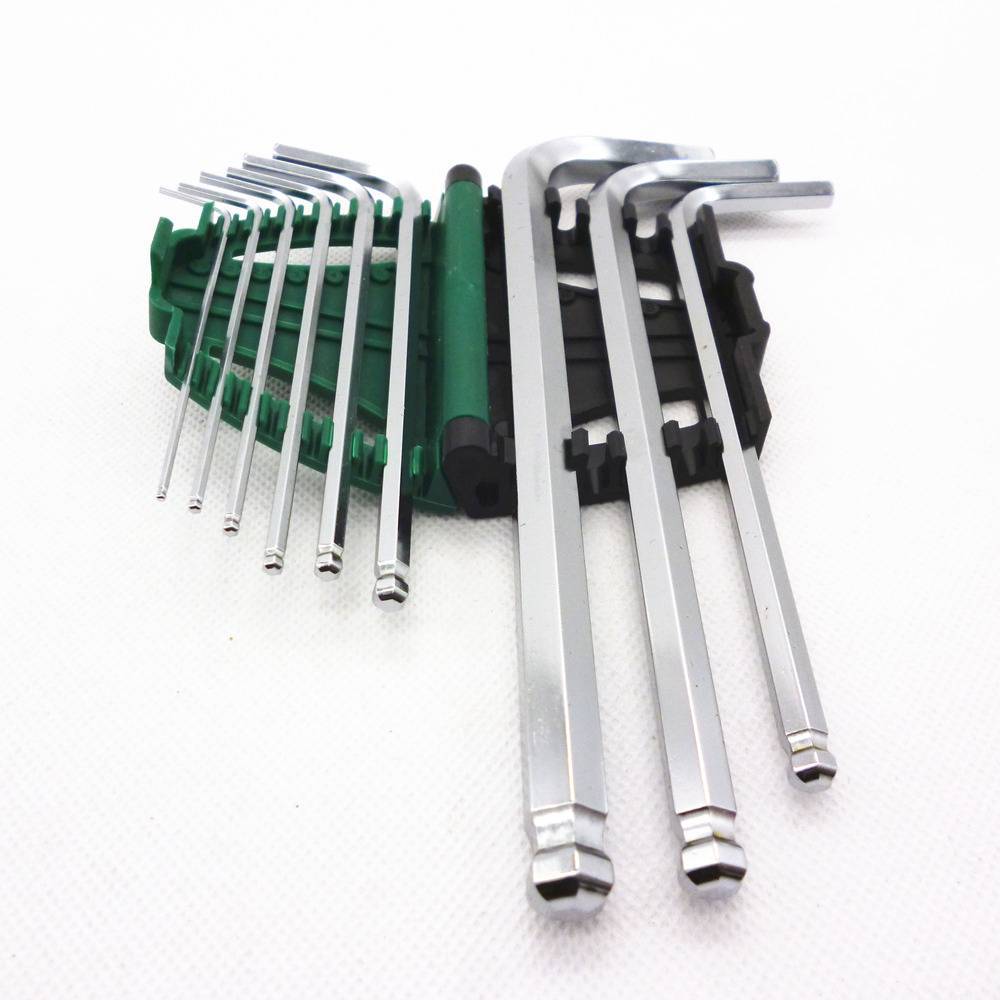

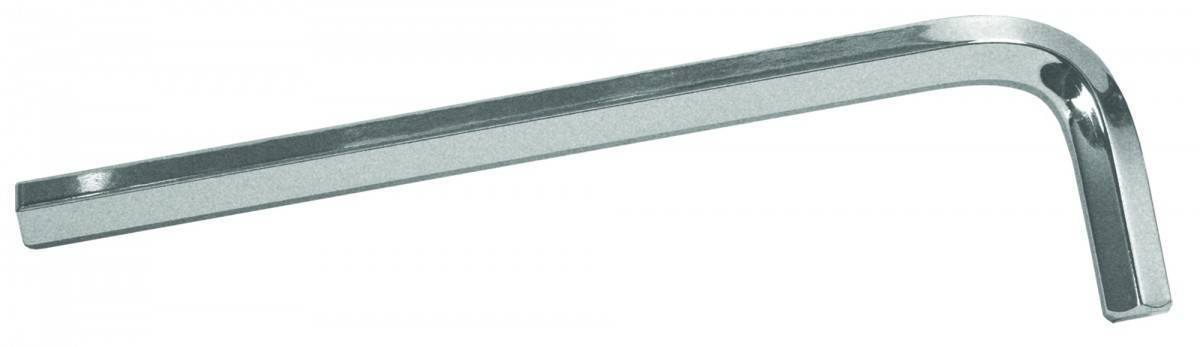

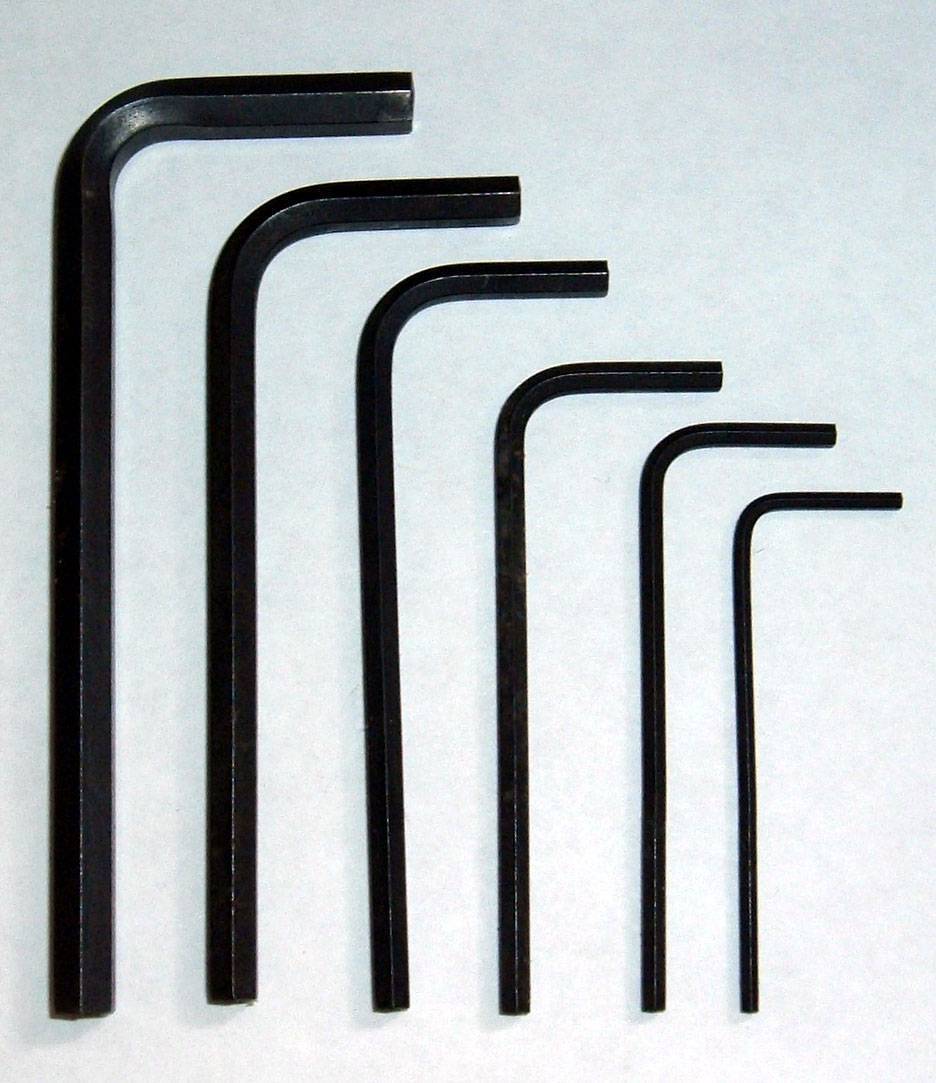

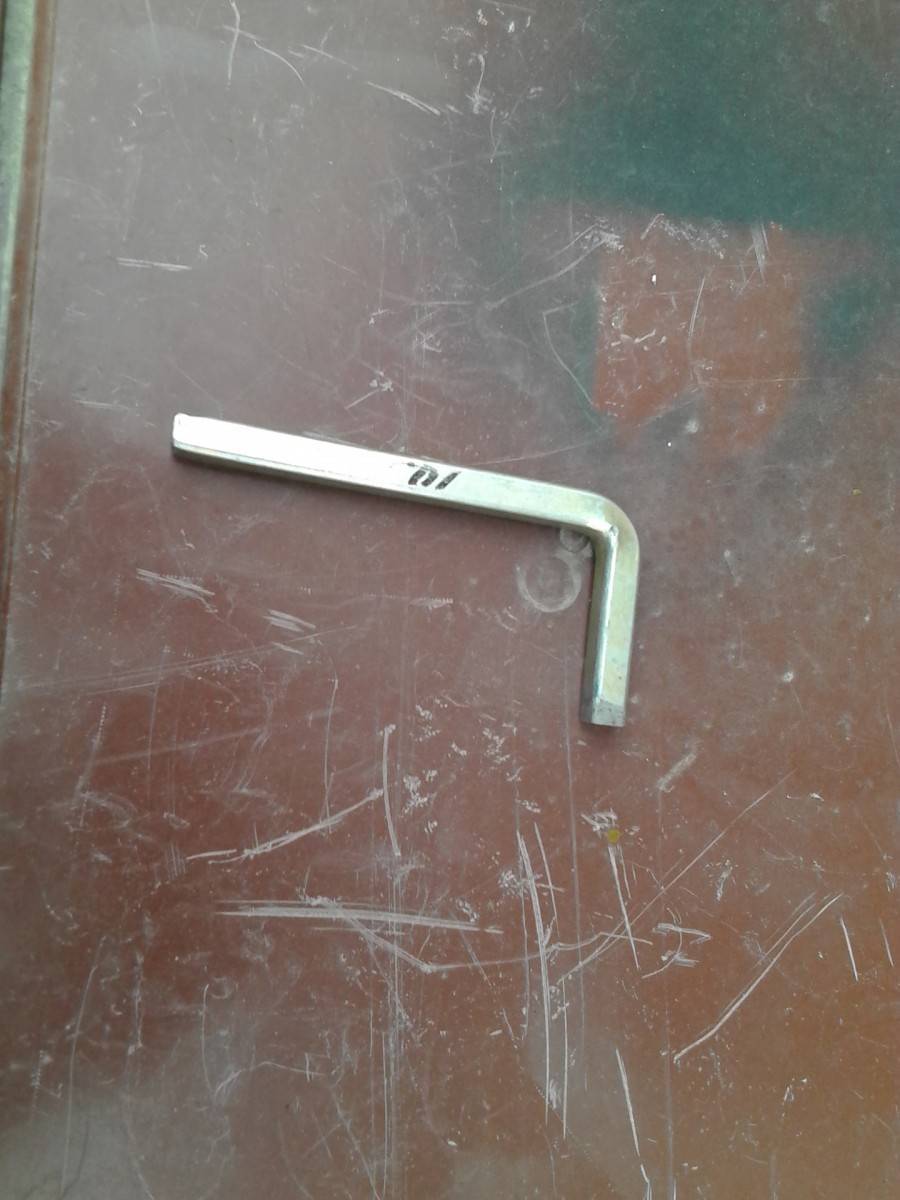

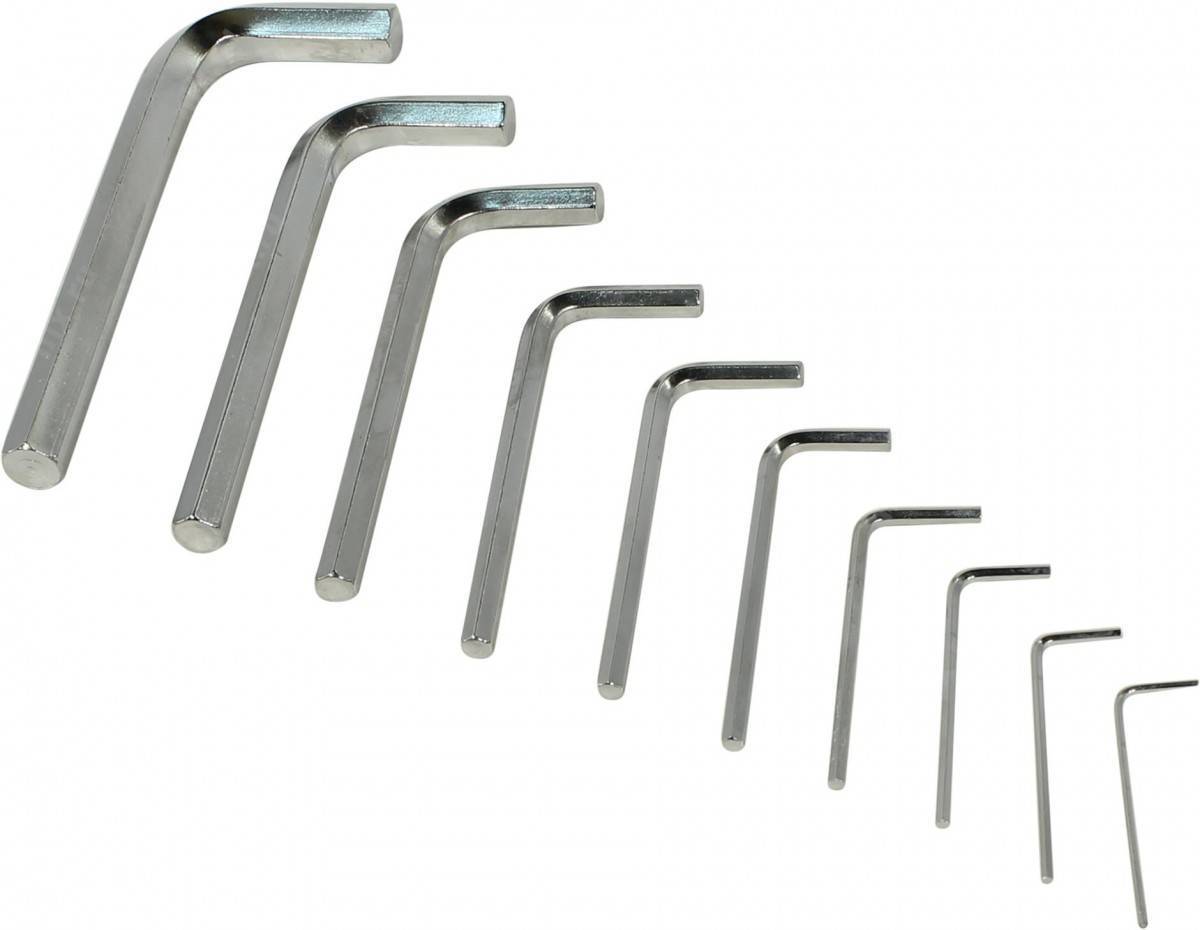

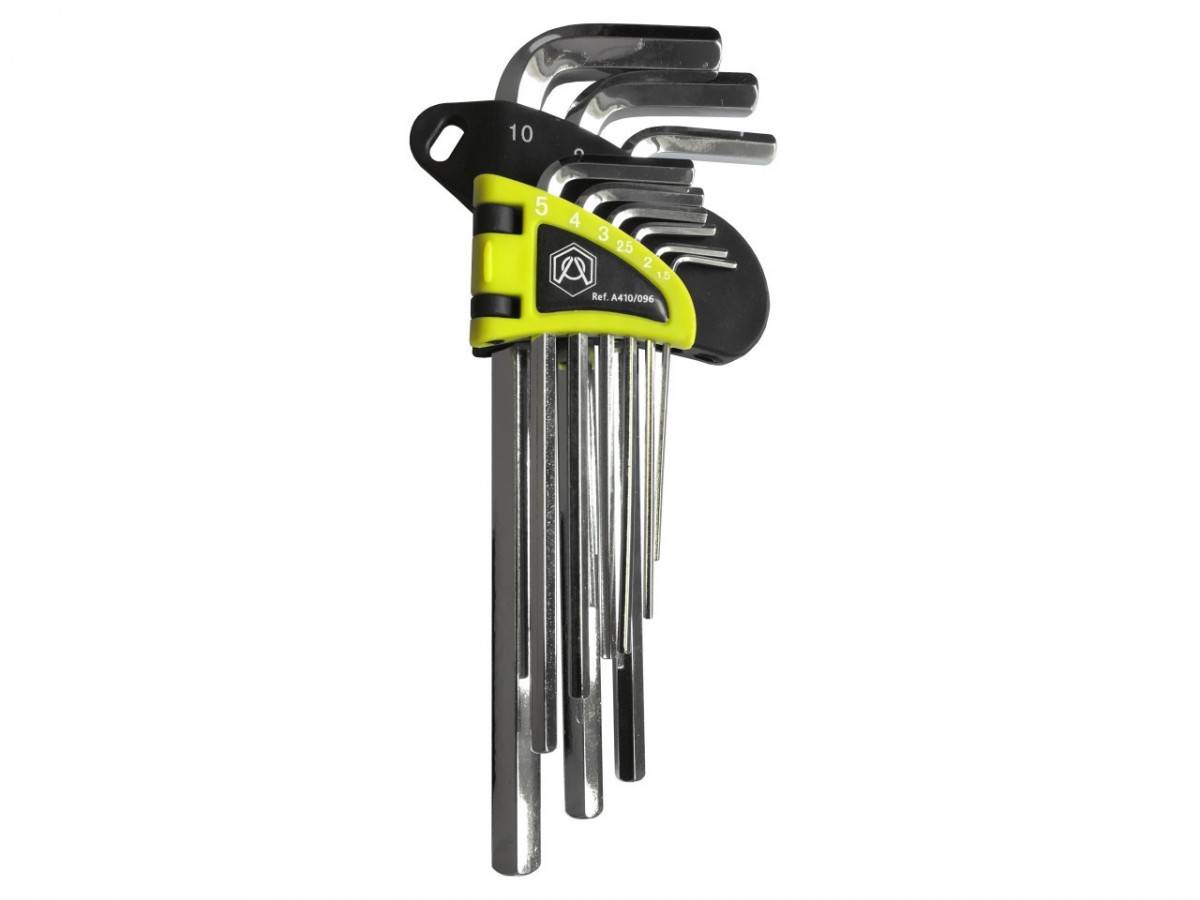

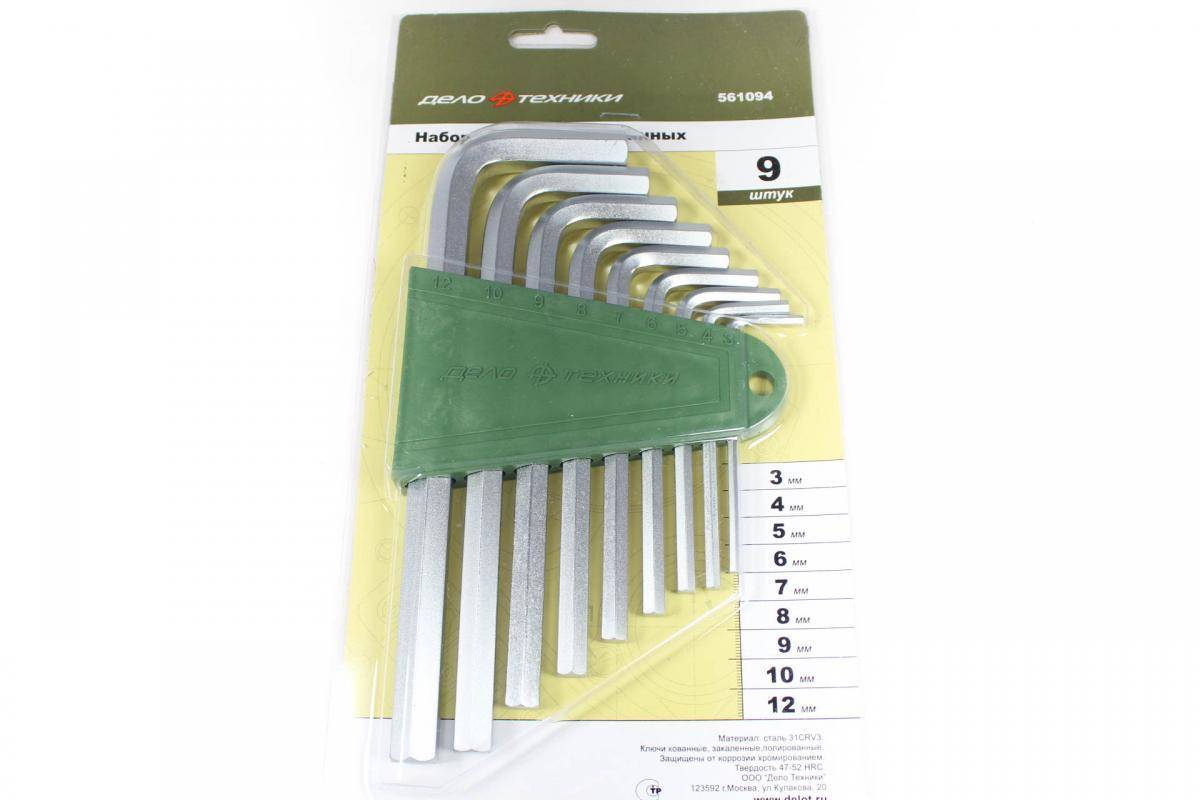

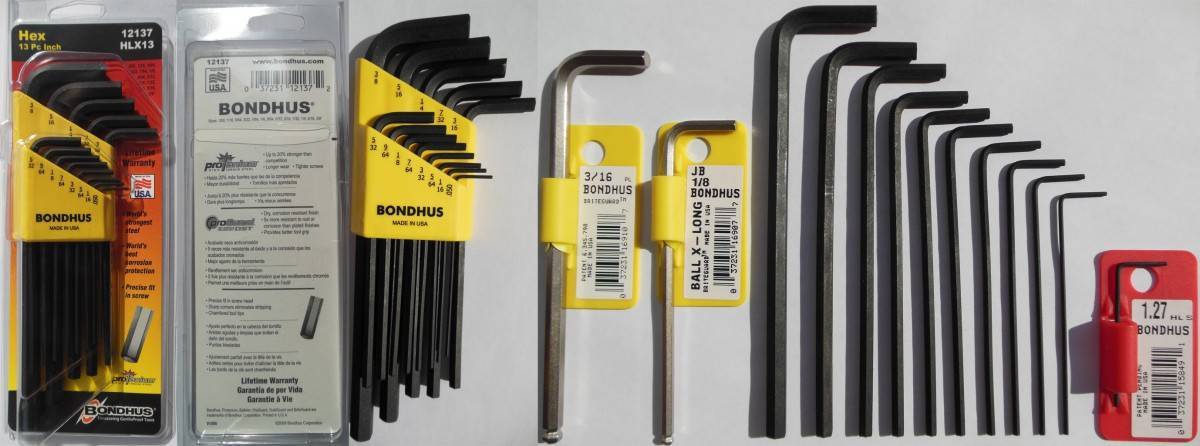

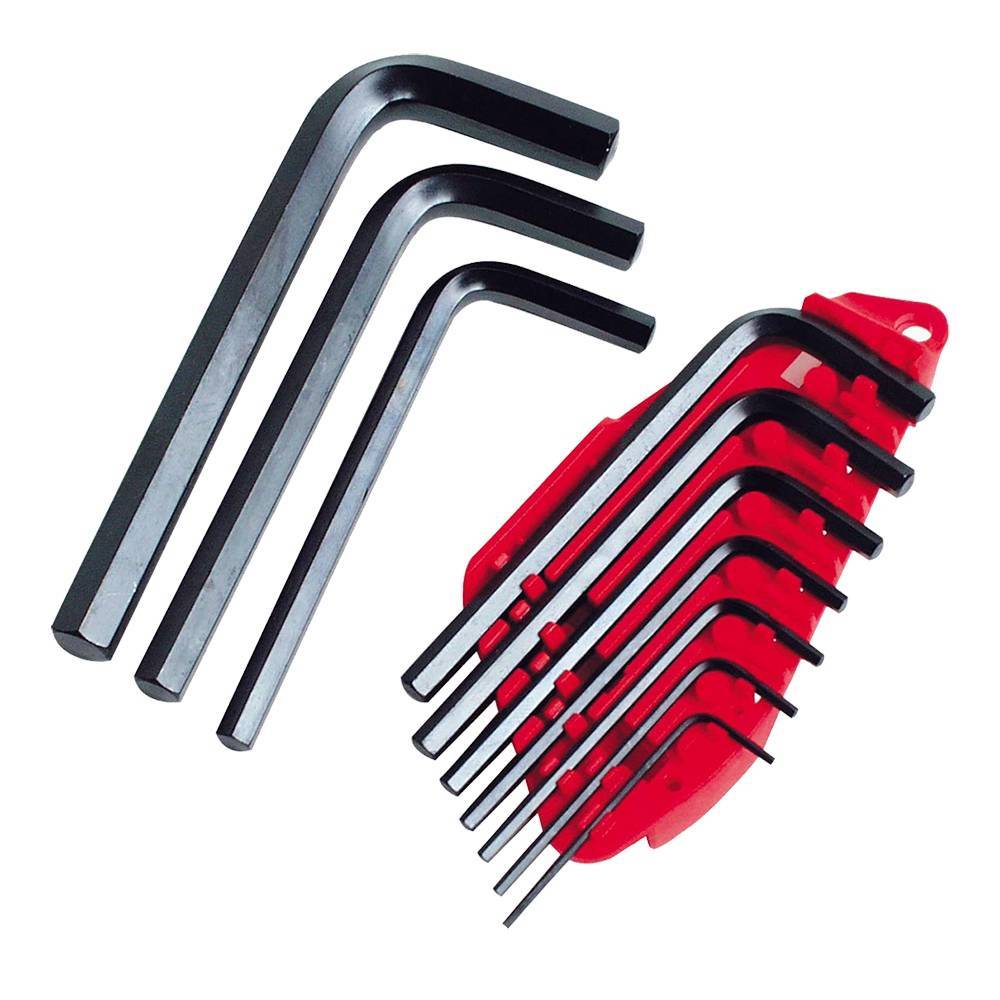

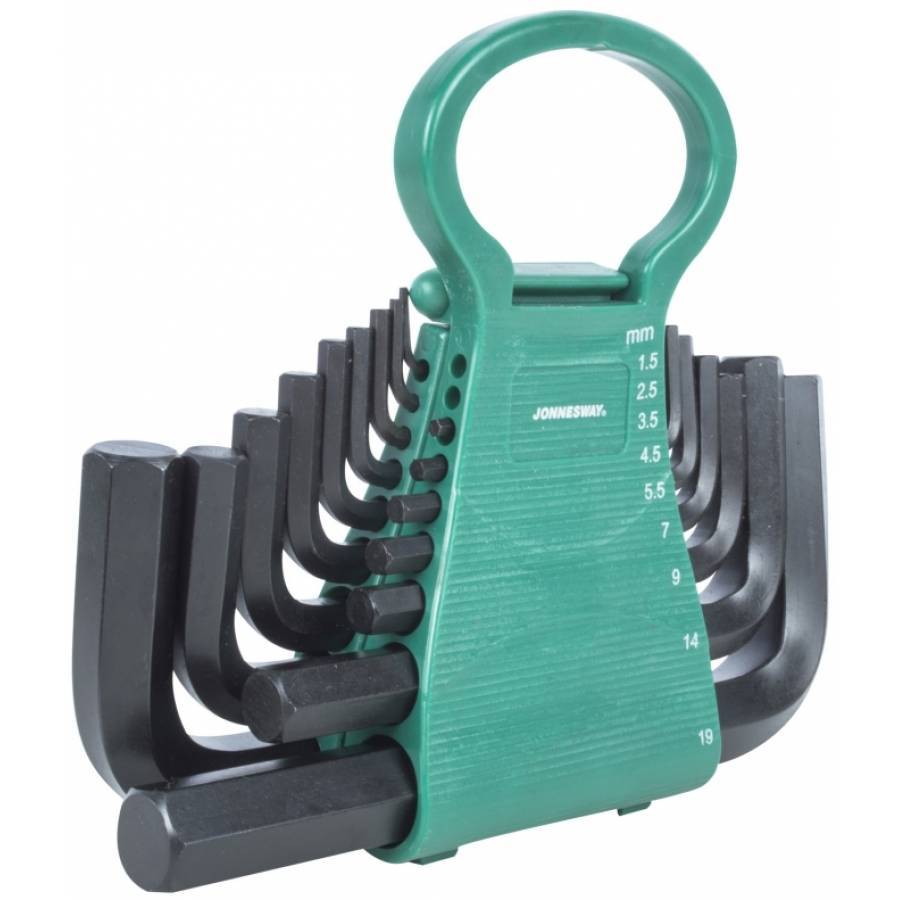

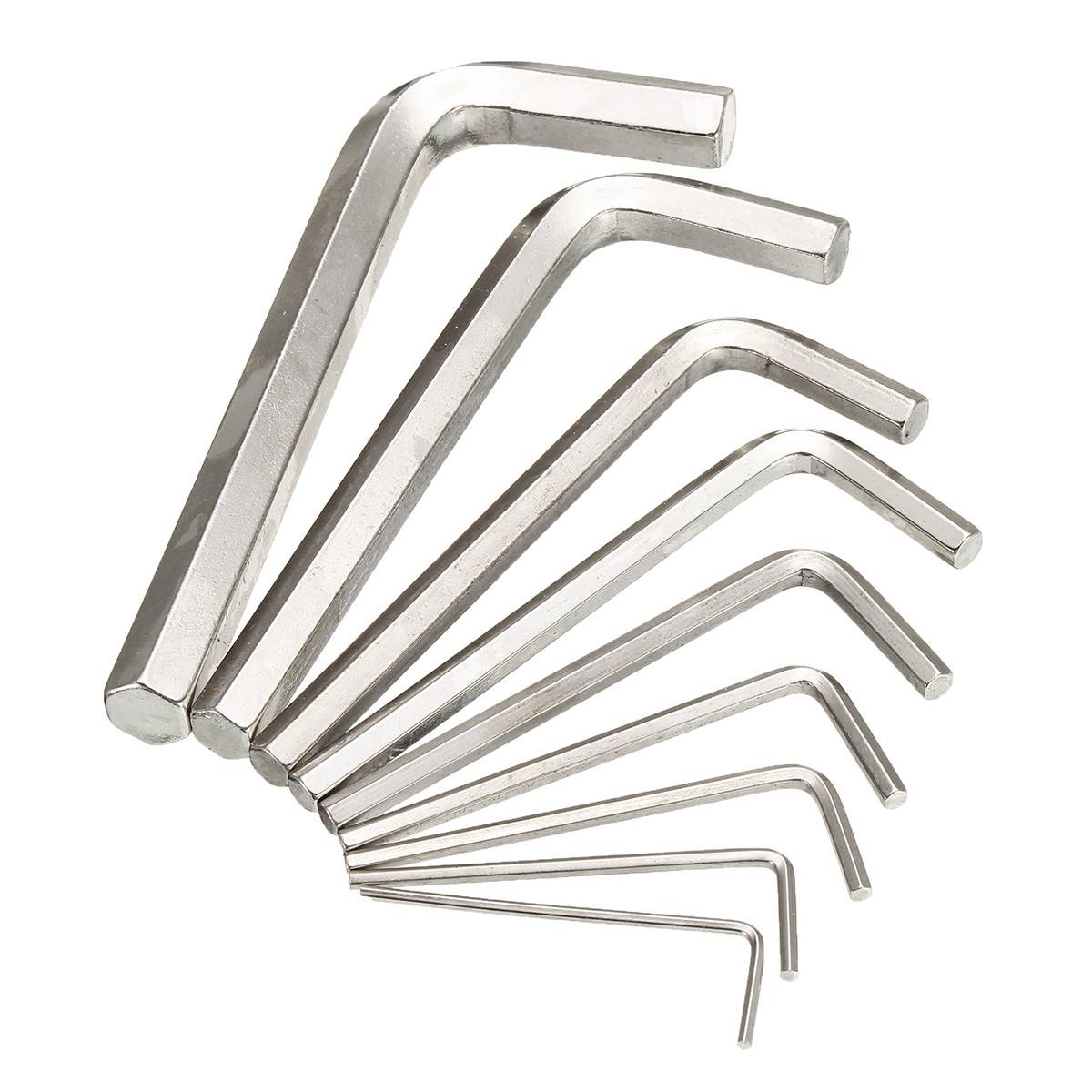

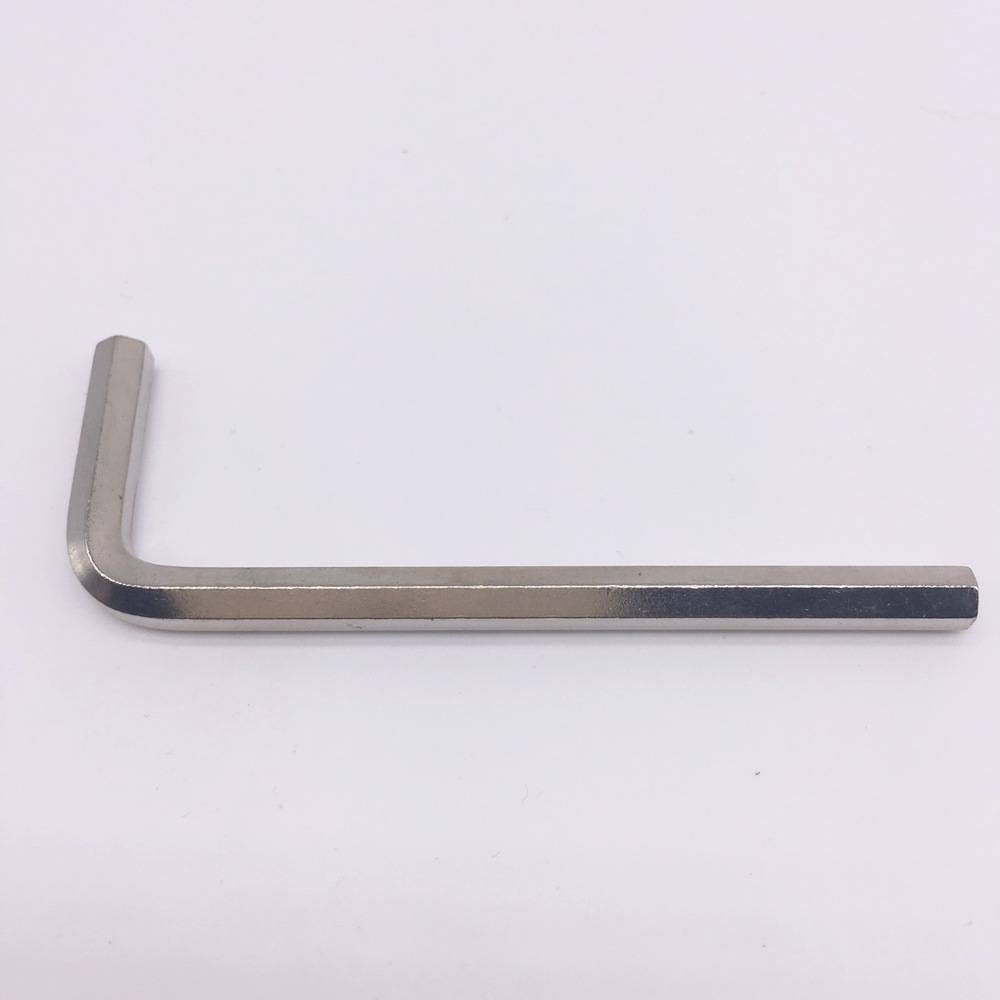

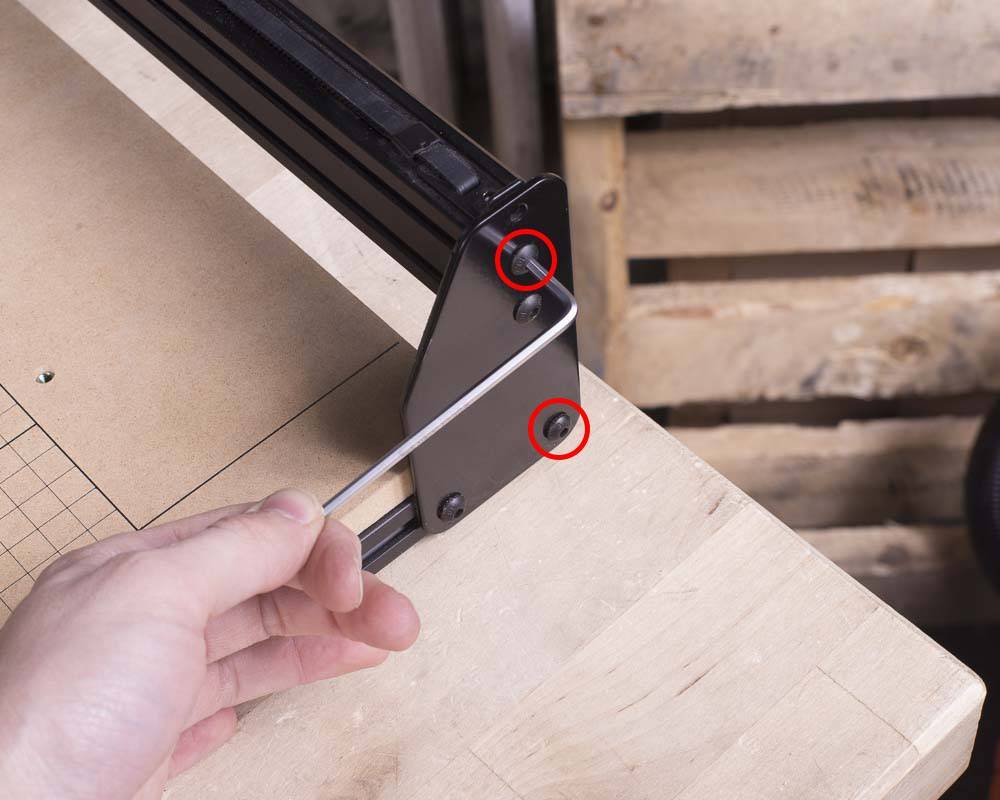

Фото шестигранных ключей
Также рекомендуем просмотреть:
- Как выбрать набор гаечных ключей
- Как пользоваться стуслом
- Набор головок с трещоткой
- Как сделать трубогиб своими руками
- Обзор современных трубных ключей
- Шарнирный вороток
- Как сделать кувалду своими руками
- Виды плашек для нарезания резьбы
- Пистолет для забивания гвоздей
- Как выбрать стамеску
- Какой выбрать напильник
- Труборез для стальных труб
- Как выбрать ножовку по металлу
- Как выбрать ножовку по дереву
- Как выбрать хорошие кусачки
- Виды отверток и их назначение
- Сантехнический трос для прочистки канализации
- Виды молотков
- Какой колун лучше выбрать
- Как выбрать хороший ручной рубанок
- Отличия между плоскогубцами и пассатижами
- Инструкция как сделать топор своими руками
- Метчики для нарезания резьбы
- Современные бокорезы
- Как выбрать хорошие круглогубцы
- Инструкция как выбрать и применять порошковый огнетушитель
- Как выбрать разводной ключ
Помогите сайту, поделитесь в соцсетях
Достоинства ключей
Шестигранные ключи, иначе называемые имбусовые или ключи Аллена, имеют ряд достоинств:
- простая форма и легкий вес;
- изолированность места контакта болта и ключа от внешних негативных факторов;
- наличие шести граней для более плотного контакта;
- возможность использования с винтами без головок;
- способность вставлять винт в отверстие;
- ограничение крутящего момента его длиной и толщиной;
- использование для минимальных размеров головок и болтов;
- низкая стоимость, поэтому их часто можно встретить в комплектации с мебелью;
- изношенные грани легко восстановить при помощи напильника.
Некоторые особенности
Рассмотрим несколько особенностей имбусового ключа, некоторые из которых можно однозначно определить, как преимущества:
- достоинства инструмента — простота, лёгкость, малый вес;
- поверхности соприкосновения болта с ключом изолированы от внешних вредных воздействий;
- количество поверхностей контакта между болтом и инструментом — шесть;
- имбусовый ключ может использоваться с безголовыми винтами;
- винт может вставляться в отверстие при помощи шестигранника;
- крутящий момент лимитирован толщиной инструмента и его длиной;
- может применяться для очень маленьких болтов и головок;
- имбусовый ключ очень дёшев, что даёт возможность включать его в комплект поставки продукции, требующей окончательной сборки пользователем;
- инструмент Г-образный (в англоязычных источниках называют L-образным);
- ключ исключительно ремонтопригоден — грани могут быть поправлены напильником или отрезается повреждённая часть, а остаток используется, как новый.
История создания имбусового ключа
Согласно различным источникам, не имеющим, однако, документального подтверждения, идея использования внутреннего многогранного отверстия в головках болтов появляется уже в 60-х годах XIX столетия. Но производство подобного крепежа в промышленных масштабах было невозможно из-за сложности реализации гранёного гнезда в головке. Реальные же воплощения этих идей появляются только в 1908 году в Канаде, где П.Л. Робертсоном был запатентован производственный метод изготовления винтов с четырёхгранным углублением.
В 1909–1910 гг. Уильям Г. Аллен запатентовал метод формирования головок винта вокруг шестигранника. С 1910 года существовали изданные рекламные объявления о «фиксирующем винте безопасности Аллена». Вряд ли Аллен был первым человеком, которому пришла идея внутреннего шестигранного отверстия в головке крепёжного элемента, однако его патент для метода производства и готовый продукт были, скорее всего, первыми. В дальнейшем применение шестигранного углубления в крепеже развивалось и применялось всё шире.
Шестигранные ключи – зачем они нужны и как правильно выбрать.
Каждый хороший хозяин или автомобилист знает, насколько незаменима в обиходе такая вещь, как ключ-шестигранник. Без него не собрать детскую кроватку или полочку на кухню, не отремонтировать автомобиль, не настроить игровую приставку — словом, никуда. Набор шестигранных ключей должен быть в инструментарии каждого мужчины, даже если он не профессиональный ремонтник или автослесарь. Посетив сайт http://gsm-komplekt.com/category/shestigrannye-kljuchi/ можно выбрать себе набор шестигранных ключей для любого вида работ. В ассортименте представлены шестигранные ключи как профессиональные так и для любителя.
Что нужно знать о шестигранниках
Шестигранник имеет такую уникальную особенность, как чрезвычайно высокий крутящий момент.
Если сравнивать его характеристики с обычным видом отверток или ключей, то значение шестигранников превышает классические инструменты в 10 раз.

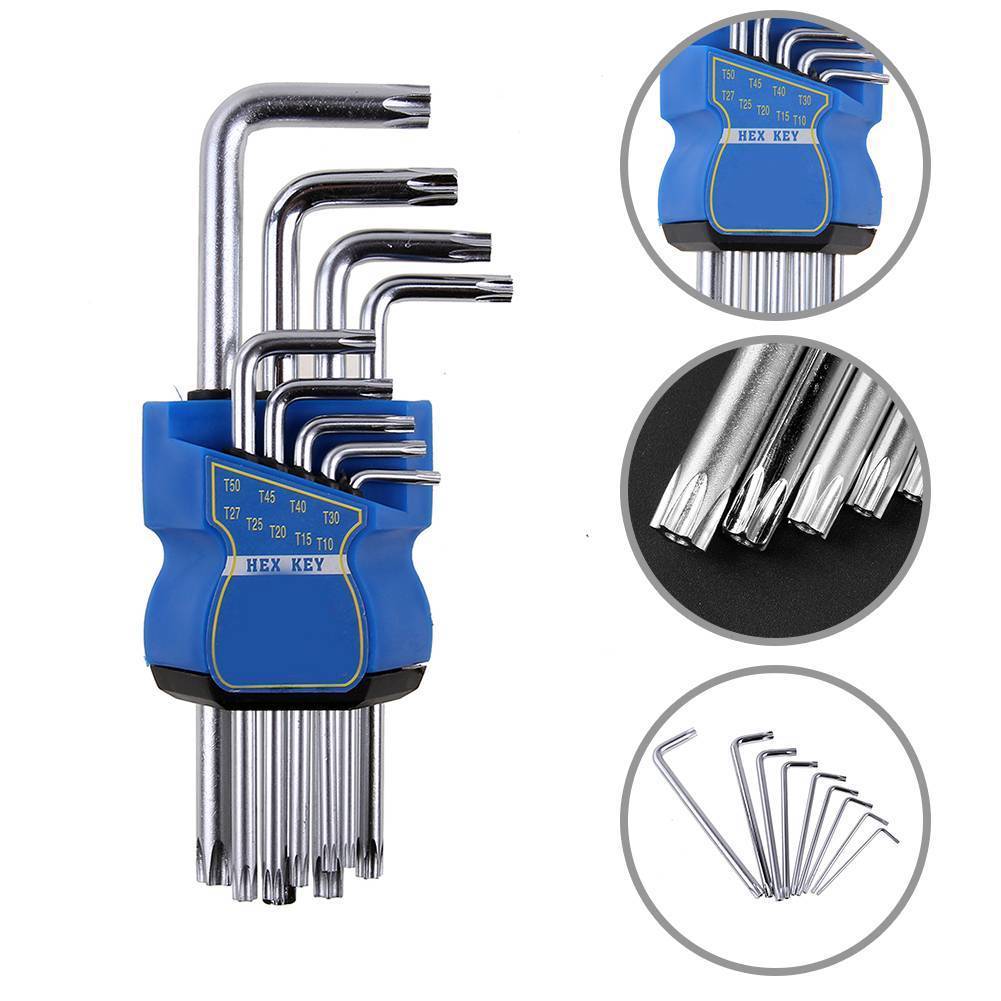

Некоторые путают шестигранный вид инструмента с отвертками типа Torx, выполненный в виде звезды с шестью лучами, но на деле они используются для разных видов крепежных элементов.
Для надежной фиксации и правильной работы вид инструмента должен подбираться таким образом, чтобы максимально плотно входить или обхватывать крепежную деталь.В этом случае головка крепежа не пострадает.
Ключи и отвёртки[ | код]
Инбусовый ключ | код

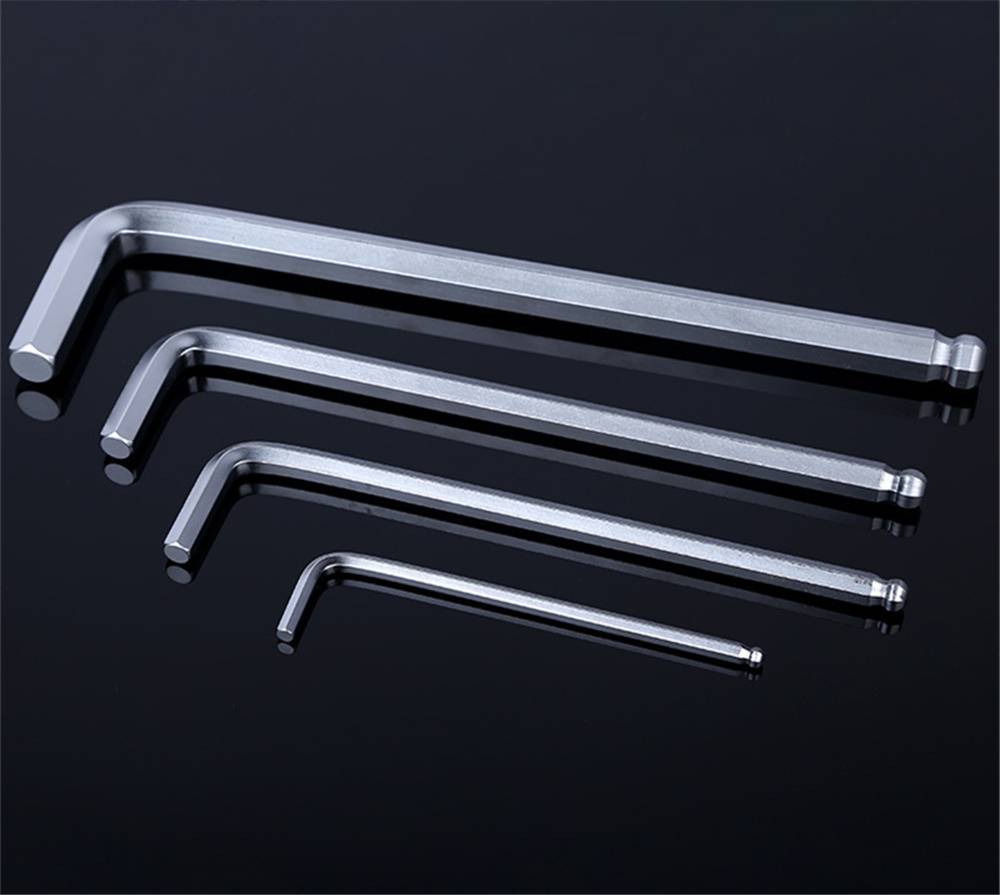

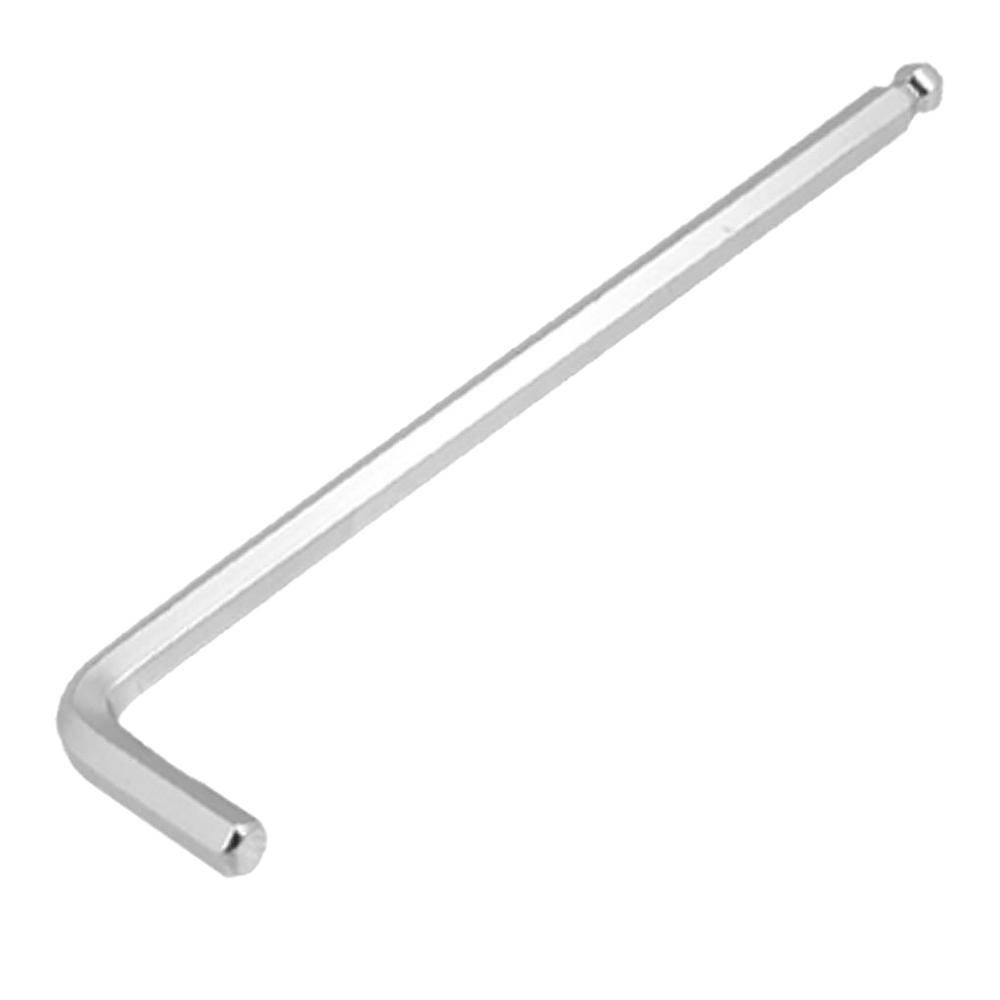

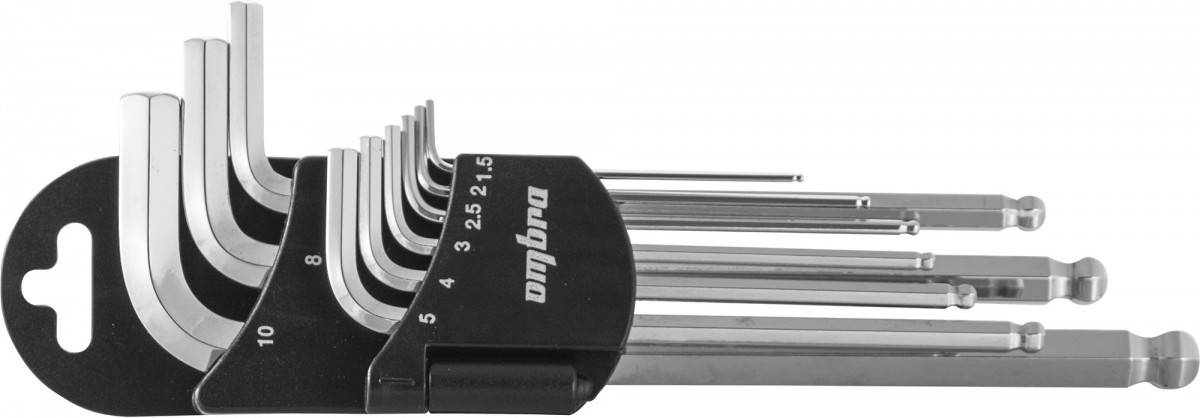

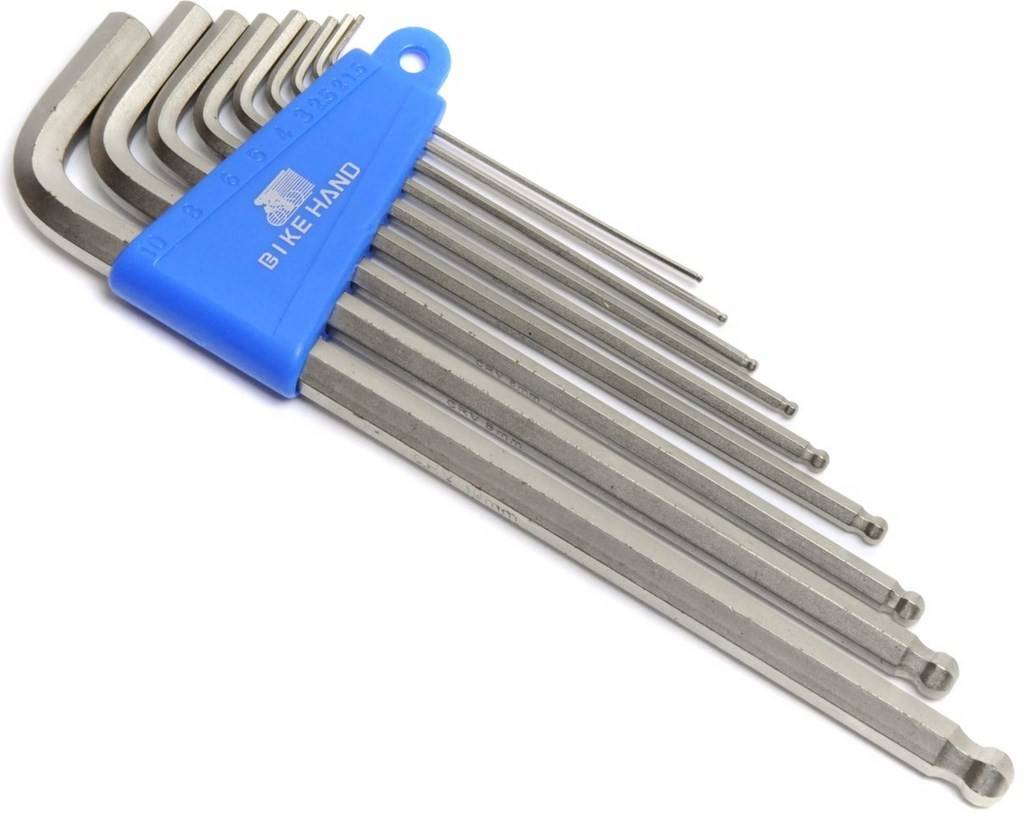

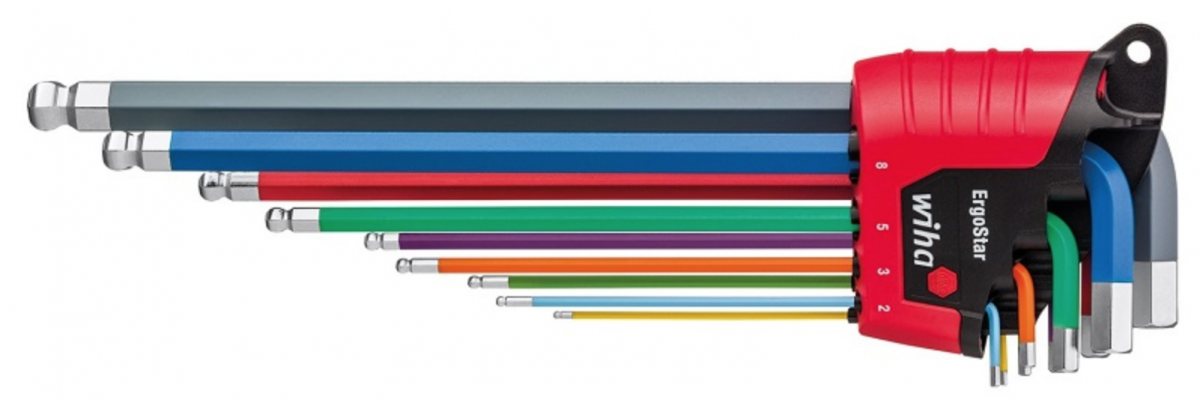

Инбусовый ключ с шарообразным наконечником(пьяная голова) позволяет отклонять его на некоторый угол при использовании
INBUS (читается — инбус) — зарегистрированная торговая марка Acument Global Technologies[источник не указан 2197 дней][нет в источнике], обозначающая форму шестигранного ключа и соответствующего углубления в крепёжной детали. Как правило изготавливается в виде Г-образно загнутого шестигранного стержня, и часто называется шестигранным ключом.
История названия | код
Название инбус является аббревиатурой от нем. Innensechskantschraube Bauer und Schaurte — винт с внутренним шестигранником Bauer & Schaurte. В 1936 году фирмой «Bauer & Schaurte» из Нойса в Германии (сегодня принадлежит концерну Textron) был применён новый тип винтов с шестигранным углублением, что позволило по сравнению с крестообразным углублением увеличить крутящий момент примерно в 10 раз.[источник не указан 3251 день].
Считается, что шестигранные ключи были изобретены независимо в разных странах. Например, в США шестигранные ключи называют ключом Аллена. Считается, что в 1860—1890 годах было зарегистрировано несколько патентов на разные типы шлицев, среди которых также фигурировал и шестигранный ключ, при этом указано, что ключи не производились в связи с ограничениями существовавших технологий. В 1908 году Петер Робертсон первым запатентовал способ изготовления квадратных ключей, а уже в 1910 Уильям Аллен запатентовал изготовление шестигранных ключей, которые производились его компанией Allen Manufacturing Company of Hartford.Помимо этого, сэр Говард Галоуэлл излагает другую версию событий, в соответствии с которой основанная им компания Standard Pressed Steel Company (SPS) в 1911 году независимо разработала способ изготовления ключей и начала их производство, столкнувшись со сложностями изготовления крепежа с квадратным шлицем Робертсона.
Другие ГОСТы
ГОСТ IEC 60477-2-2013 Меры сопротивления лабораторные. Часть 2. Меры сопротивления переменного тока лабораторные ГОСТ 9031-75 Меры твердости образцовые. Технические условия ГОСТ 25177-82 Меры толщины покрытий образцовые. Основные параметры и размеры. Общие технические требования ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия ГОСТ 6746-94 Меры электрической емкости. Общие технические требования ГОСТ 1954-82 Меры электродвижущей силы. Элементы нормальные. Общие технические условия ГОСТ 21015-88 Места крепления ремней безопасности легковых, грузовых автомобилей и автобусов. Общие технические требования и методы испытаний ГОСТ Р 57122-2016 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Программное обеспечение для проектирования строительства скважин. Основные функциональные и технические требования ГОСТ Р 56447-2015 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Программное обеспечение для обработки и интерпретации данных сейсморазведки. Основные функциональные и технические требования ГОСТ Р 56450-2015 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Программное обеспечение для гидродинамического моделирования систем сбора и подготовки углеводородов. Основные функциональные и технические требования ГОСТ Р 56449-2015 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Программное обеспечение для гидродинамического моделирования месторождений. Основные функциональные и технические требования ГОСТ Р 56448-2015 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Программное обеспечение для геологического моделирования месторождений. Основные функциональные и технические требования ГОСТ Р 55415-2013 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Правила разработки ГОСТ Р 58042-2017 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Основные требования к исходным данным программных комплексов для решения задач поиска, разведки и разработки месторождений
Особенности эксплуатации
Шестигранник используется монтажа (демонтажа) крепежных элементов, которые имеют шестигранную область контакта в виде углубления. Для эффективной и продолжительной службы внутренние шестигранники объекта должны полностью совпадать с рабочей поверхностью ключа. Это позволит избежать порчи ключа и отвинчиваемого (завинчиваемого) элемента.
Благодаря своей исключительной ремонтопригодности шестигранники будут служить не один цикл проведения работ. Если грани ключа начинают стираться, достаточно пройтись по ним напильником и он снова готов к работе. В случаях, когда этот прием не помогает, стертая часть ключа просто срезается, оставляя новый край с четкими гранями.
Классификация
Непрофессиональная классификация, знакомая многим, разделяет шлифовальные круги на следующие типы:
Диски с так называемой «липучкой» – специальной тканью, которая нанесена на шлифбумагу.
Лепестковые круги – имеют поверхность из абразивного материала, расположенного в виде веерного наложения слоев. Они очень прочные, обеспечивают ровную поверхность после обработки, чаще всего применяются для шлифовки труб или деревянных поверхностей.
Фибровые диски, состоящие из вулканизированной бумаги с многослойной структурой. На станок они крепятся с помощью опорной тарелки с необходимым сечением. Применяются фибровые диски для зачистки металлических, деревянных, стальных изделий.
Алмазные круги, применяемые для финальной обработки. Как правило, имеют небольшую прочность.
Менее популярные разновидности гаечных инструментов
Разводные гаечные инструменты — это рожковые варианты с изменяемым расстоянием между губками. Часто используются в быту, нелюбовь к ним профессионалов объясняется многими моментами и, в частности тем, что механизм подвижной головки со временем изнашивается и люфт относительно гайки становится больше. Это, учитывая то, что даже в целостном состоянии люфт подвижной губки не позволяет сжать гайку полностью, что заставляет прикладывать ещё большее усилие, увеличивая шанс повредить крепящий механизм и болт. Плюс — относительно большой размер головки может стать достаточно серьёзным препятствием при работе в труднодоступном месте. Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.
Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.
Трубчатый гаечный инструмент — это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.
Гаечный механизм с трещоткой — это своеобразная модификация торцового и накидного варианта с храповой деталью. Главное преимущество такого вида инструмента — не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка — слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.
Примечания
- Например такие — ГОСТ 25787-83 (неопр.) (недоступная ссылка) (1 июля 1985). — Ключи гаечные торцовые с внутренним шестигранником односторонние. Основные размеры. Дата обращения 14 июня 2010. Архивировано 2 апреля 2020 года.
- acument.com (англ.) Архивная копия от 19 ноября 2010 на Wayback Machine
- Rybczynski. Hex key (англ.) // Wikipedia. — 2000. — P. 79—81.
- Allan cummings (неопр.) . Дата обращения 26 марта 2020.
- https://www.allenhex.com/about-us (неопр.) . www.allenhex.com. Дата обращения 26 марта 2020.
- Hallowell, 1951, pp. 51–52.
- Bits and Blades (неопр.) (недоступная ссылка). www.bondhus.com. Дата обращения 26 марта 2017. Архивировано 19 марта 2006 года.
