Холостой ход на бензопиле хускварна

Технические характеристики

Для того чтобы обеспечить описываемому оборудованию длительную эксплуатацию, необходимо знать, как осуществить регулировку карбюратора “Хускварны 142” своими руками. Об этом велась речь выше. Однако это не единственное, что следует знать будущему владельцу подобного устройства

Перед покупкой такого оборудования важно поинтересоваться и техническими характеристиками. Например, оценить, устроит ли вас вес, который составляет 4,6 кг

Кстати, он хорошо сбалансирован, поэтому пила удобно лежит в руках.

Форма рукояток эргономичная, что гарантирует надежный захват при сложных работах. Внутри имеется система виброзащиты, а работа не сопровождается слишком высоким уровнем шума. Все это способствует высокой производительности труда и сохранению работоспособности человека при объемных работах.

Регулировку карбюратора “Хускварны 142” своими руками выполнить довольно просто, если ознакомиться с инструкцией. Из нее же вы сможете узнать, что мощность устройства составляет 2,6 л. с., или 1,9 кВт. Шаг цепи равен 0,325 дюйма. Количество звеньев составляет 64.

В комплекте поставляется цепь, толщина которой равна 1,3 мм. Объем двигателя равен 40,2 см 3 . Длина шины равна 38 см или 15 дюймов. В масляный и топливный баки вмещается 0,2 и 0,41 л соответственно.

Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости

Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,

Работа, пресет,

ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.

Карбюратор регулирует частоту вращения двигателя с

Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы

Карбюратор должен быть правильно отрегулирован.

Регулировка карбона означает регулировку двигателя

Работать в определенных условиях, таких как климат, высота над уровнем моря

Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей

Есть три карбюратора

Возможные области коррекция:

L = низкоскоростная струя.H = высокоскоростная струя.

T = винт регулировки холостого хода ход дроссельной заслонки.

Качество воздуха важно

Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов

Подача топлива L и H. Поверните их по часовой стрелке

(шнек), качество рабочей смеси (воздух /

Топлива) позже (меньше топлива) и если вы их вернете

Против часовой стрелки (откручиваем) качество рабочей смеси

Обогащенный (больше топлива). Истощение рабочей смеси дает

Увеличение оборотов двигателя, а обогащение. уменьшение.

Винт T регулирует скорость холостого хода. Регулировка положения

Дроссель это увеличивает или уменьшает запас

Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.

Установите основные параметры и запустите

Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.

Обеспечить правильную смазку механизмов двигателя (во время

Время работы) карбюратора в первые 3,4 часа работы

Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N

Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников

Смесь относительно установленной предыдущей позиции.

Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.

После “Бег” бензопилы должны быть аккуратными

Тонкая коррекция должна

В исполнении специалиста. Вам нужно сначала настроить

Сопло L, затем винт холостого хода T, а затем сопло H.

Обороты двигателя:

Максимальная скорость холостого хода

Очистите воздух перед регулировкой карбюратора

Отфильтруйте и установите головку цилиндров. Регулирование углерода с

Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.

Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор

Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.

Теперь запустите пилу в соответствии с инструкциями по запуску.

И дайте ему прогреться в течение 10 минут.

Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.

Положите бензопилу на ровную поверхность с помощью пилы

Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.

Регулировочный винт низкой скорости

Холостой ход

L по часовой стрелке или

Соответственно против часовой стрелки стрелы. Когда

Скорость холостого хода

Вращение против часовой стрелки стрелы. НОТА! Если

Цепь холостого хода, поверните винт холостого хода

Против часовой стрелки, пока пила не остановится.

Точная скорость холостого хода T

Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке

Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать

Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.

Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.

Регулировка карбюратора Хускварна 142

Бензопила Husqvarna 142 — брендовый инструмент экономной группы

Бензопильная продукция марки Хускварна заходит в первую тройку более фаворитных в Европе и странах СНГ моделей. Бензопила Husqvarna 142 считается в категории инструментов бытовой группы, но по своим чертам может употребляться для многих работ полупрофессионального уровня.

Конструкция изделия разработана на базе традиционной сборки с применением современных машиностроительных и сборочно-монтажных технологий. При разработке проекта модели изготовлен упор на увеличение комфорта работы, продление ресурса ответственных деталей и узлов, безопасность выполнения сложных видов работ.

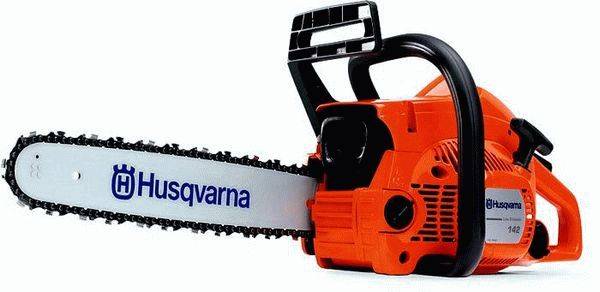

Фото: бензопила Husqvarna 142

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

  • поменять прокладки под крышками главной камеры и топливного насоса;
  • очистить или заменить сетчатый фильтр;
  • заменить диафрагму или игольчатый клапан главной камеры;
  • устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью. Для этого необходимо выполнить следующий ряд действий:

  1. Перед тем как снять карбюратор, почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта.
  2. Далее, вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками.
  3. После этого открутить винты крепления карбюратора.
  4. Разобрать корпус карбюратора для проведения ремонта. Сделать это, достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Когда требуется настройка

Современные «трёхвинтовые» карбюраторы бензопил Carver практически не предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепкими пружинами и произвольно не меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

  1. Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
  2. Установлена грубая пружина, которая не может фиксировать винт, как на других моделях.
  3. Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Эксплуатация бензопил

Любая пила, приобретенная Вами у официального дилера и попавшая на российский рынок официальным путем, должна иметь инструкцию на русском языке. Настоятельно рекомендуем вам ознакомиться с ней до того, как Вы начнете пользоваться бензопилой. Перед тем как запускать бензопилу, необходимо обязательно установить и отрегулировать пильную гарнитуру (шину, цепь и звездочки), иначе у пилы сразу же вылетает сцепление. Любая новая бензопила (а также вновь установленная цепь или шина) обязательно нуждается в обработке. Для этого бензопилой желательно поработать 40-45- минут на малых оборотах (это примерно соответствует выработке топливного бака), затем заглушить мотор и проверить натяжение цепи. Далее нужно произвести несколько пропилов, прикладывая слабые усилия, и лишь затем перейти к активной эксплуатации. Все это делается для того, чтобы звездочка, шина и цепь хорошо разогрелись, и масло попало на все смазываемые части пильной гарнитуры

После обязательной предстартовой проверки и заправки топливом и маслом пила готова к работе, Далее необходимо вытащить подсос, полностью выбрать слабину стартового тросика и сильным рывком стартера запустить инструмент (при вялом натяжении велик риск залить свечу, что несколько осложнит последующие попытки запуска). Если все сделано правильно, пила заводится с первого раза.

Приобретая бензопилу, покупатели нередко задают вопрос о том, нужно ли давить на бензопилу при распиловке. В первую очередь это зависит от состояния пильной гарнитуры, и в частности цепи. При работе тупой цепью эффективность распилки значительно падает, а необходимость прилагать при этом усилия – увеличивается. Кроме того, в этом случае выше вероятность выхода пилы из строя, так как возрастает нагрузка на двигатель. Поэтому при профессиональном подходе к процессу рекомендуется регулярно править цепь (например, в конце рабочего дня), а при домашнем использовании – затачивать ее после каждых 2-3 сеансов работы.

Обязательно следует обратить внимание и на особенности сезонной эксплуатации инструмента. Если пила работает при низких температурах, то необходимо предусмотреть возможность прогрева карбюратора во время работы

Кроме того, желательно сначала прогреть пилу (если она хранилась в неотапливаемом помещении) во избежание нежелательных последствий из-за присутствия конденсата

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

  1. Неисправность масляного насоса;
  2. Засор фильтрующего элемента, установленного в баке;
  3. Неисправность сапуна масляного бака;
  4. Разрыв масляного шланга;
  5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
  6. Засор масляного канала в корпусе пилы;
  7. Засор канала подачи масла в шине;
  8. Неисправность шестерни привода масляного насоса.

Гарантия эксплуатационной безопасности и легкого старта

Риски травматизма при возникновении аварийной ситуации минимизированы за счет высокоточной работы тормозного устройства, которое включается при незначительном перемещении верхнего щитка во фронтальном направлении.

Ручной стартер с системой легкого запуска, подкачивающий насос и усовершенствованное электронное зажигание гарантируют успешный старт силового агрегата в условиях экстремально низких и высоких температур окружающей среды.

Экспертами пила Хускварна 142 характеризуется в качестве достаточно комфортного в работе, производительного, надежного и долговечного бытового инструмента, отвечающего требованиям современных технических и эксплуатационных стандартов.

Когда необходима регулировка

Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:

  • заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
  • избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
  • обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.

Факторы, приводящие к таким изменениям, могут быть следующими:

  1. Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
  2. Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
  3. Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.

Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.

Устройство карбюратора

Для того чтобы иметь представление как отрегулировать карбюратор к 65 необходимо знать его строение и принцип работы. Движение горючего вещества идет через штуцер и достигает клапана, в который установлена  запорная шайба.  Клапан соединен с поплавками через язычок. Это пластмассовые детали, вращающиеся вокруг оси, соединенные между собой между собой.

Когда уровень горючего превышает норму, излишек выводится из поплавковой камеры через отверстие. Для этой цели имеется специальный дренажный канал. Для устранения риска повышения давления в камере, она сообщается с внешней средой.

Устройство дозации

Карбюратор к 65 имеет дозирующую систему, состоящую из следующих элементов:

  • распылителя;
  • главного топливного жиклера;
  • дроссельной иглы;
  • канала, подводящего воздух.

После захода топлива в поплавковую камеру, оно через главный топливный жиклер и распылитель попадает в зазор между иглой и распылителем. Двигается смесь под действием разряжения. После выхода из распылителя происходит смешивания топлива с воздухом, который поступает через отверстие, выполненное в распылителе. Стопорная шайба, которая располагается под топливной трубкой, надежно фиксирует распылительный узел.

Игла выполняет регулирующую функцию и работает в 5 режимах. Пропускная возможность главного жиклера обеспечивает максимальную мощность мотора.

Холостой ход

Устройство карбюратора к 65 включает в себя систему холостого хода, которая состоит из следующих элементов:

  • топливной трубки;
  • воздушного канала;
  • винтов количества и качества смеси;
  • отверстия холостого хода;
  • переходного отверстия.

При работе автомобиля на низких оборотах, в смесительной камере образуется разряжение. Это способствует поднятию горючего по трубке. В дальнейшем оно смешивается с воздухом, поступающим из специального канала и образуется эмульсия.  При небольших оборотах, для выхода эмульсии, существует канал холостого хода. При увеличении числа оборотов двигателя, сильнее открывается дроссельная заслонка, и эмульсия начинает поступать и через другое отверстие. Связано это  тем, что в этой зоне тоже увеличивается разряжение.

Пуск и подогрев

В зависимости от модификаций устанавливаются разные обогатительные устройства:

  1. На карбюраторах К65С и К65В, применяется пусковое устройство с автономным приводом.
  2. На карбюраторы К65г, а также карбюраторы К65Ж ставится тросовый привод.
  3. На карбюратор К65и устанавливается корректор.

Устройство пускового механизма состоит из следующих деталей:

  • плунжера;
  • направляющей;
  • пружины возвратного действия;
  • иглы;
  • пускового устройства;
  • уплотнительной резинки;
  • защитного колпачка;
  • штока;
  • отверстия;
  • двух каналов;
  • топливного колодца.

В стандартном закрытом положении, игла, закрывает топливный канал. Плунжер – оставшиеся 2 отверстия.  Пусковое устройство срабатывает в момент поднятия штока. В это время его нужно провернуть на 90 градусов и зафиксировать в пазах направляющей. Все 3 канала, включая топливный, открываются. Топливо в колодце, под воздействием разряжения, перемещается в подплунжерное пространство. Здесь оно перемешивается с воздухом, превращается в эмульсию и движется в смесительную камеру. Затем его уровень снижается и смесь обедняется.

Для возврата пускового устройства, нужно вывести шток из зацепления и пружина вернет его на  место. Сверху оно защищено резиновым колпачком. Это препятствует попаданию грязи и пыли.

Тросовый привод, который применяется в  устройствах К65г и К65ж, характеризуется отсутствием штока, а открытие дроссельной заслонки идет с помощью троса.

Корректор – обогатитель ставится на модификации К65и. Здесь поступление горючего вещества идет из колодца. Величина  расхода топлива зависит от диаметра жиклера. Максимального обогащения смесь достигает, когда плунжер доходит до низа. При его опускании, уменьшается зазор между иглой и стенками канала. Это ведет к обеднению горючей смеси. Когда же шток находится в нижнем положении, игла полностью перекрывает отверстие. Такая модификация ставится на снегоход Буран.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
