Грейферный ковш. размеры, объём и устройство

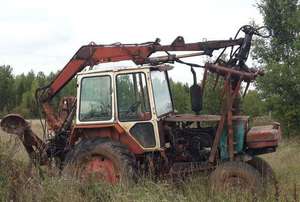

Грейферный погрузчик на базе МТЗ — что это такое и где применяется

Устанавливаются эти устройства на трактора в качестве навесного оборудования.

С помощью поворотной стрелы возможна погрузка материалов при любом положении погрузчика.

Грейферные погрузчики на базе тракторов МТЗ выпускаются несколькими заводами и предприятиями, основной производитель — Юргинский Завод Сельскохозяйственного Оборудования «Юрмаш».

Основное количество грейферных устройств устанавливается на базу сельско-хозяйственных моделей тракторов МТЗ-80 и МТЗ-82.1, используя ресурсы и работоспособность Минского «Беларуса».

Трактора МТЗ отличаются всесезонной эксплуатацией и надежностью механизмов. Их высокая проходимость по бездорожью удачно сочетается с возможностью передвигаться по автодорогам в общем потоке.

Наибольшее распространение погрузчики получили в сельском хозяйстве.

Недорогие и доступные запчасти дополнены многовариантностью применения спецтехники:

• погрузка песка, гравия, снега, строительного и др. мусора и прочих материалов в автотранспорт;
• земляные работы (перемещение, укладка и выемка грунта), очистка территории на уровне, который может быть выше или ниже уровня стоянки машины;
• копание больших и глубоких (до 2,5 м) котлованов с выемкой грунта и камня;
• подъем, перемещение и перегруз сена, силоса, соломы, торфа и удобрений;
• подъем длинномерных и негабаритных предметов (лесоматериалы);
• чистка неглубоких водоемов (озер, прудов). Особенности погрузчика и его конструкция

Самый популярный грейферный погрузчик на МТЗ — это ПЭ-Ф-1БМ, на его основе создано несколько модификаций.

Основные преимущества грейферной установки на МТЗ:

• многофункциональность;
• выгодное соотношение «цена-качество»;
• производительность погрузки = 120 т/час;
• агрегатирование (компоновка) погрузчика с тракторами и прицепами, что расширяет их сферу применения;
• возможность эксплуатации при любых погодных условиях;
• ремонтопригодность и дешевизна обслуживания грейферной установки.

Применяется грейфер для подъемных, перегрузочных и транспортных работ с различными материалами или штучными грузами до 1 т.

Базовая комплектация — грейферный ковш и бульдозерный отвал (прямого типа, ширина = 2 м).

Полный комплект – плюс вилы (когти), объем = 0,56 м³ для сена, силоса и экскаваторная лопата (объем = 0,27 м³), усиленный грейфер повышенной прочности, объем = 0,3 м³. В качестве дополнительных опций могут устанавливаться крюк г/п = 1 т. и бур.

Канатные грейферы

Одноканатный грейфер

Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³.

Достоинства и недостатки

Достоинства:

• быстрая смена;
• возможность работы на любом кране.

Недостатки:

• сильные удары об упоры при раскрытии челюстей;
• уменьшение высоты подъёма (из-за того, что длина выбираемого из полиспаста каната достигает 2,5 м);
• ручное управление раскрытием челюстей грейфера.

Двухканатный

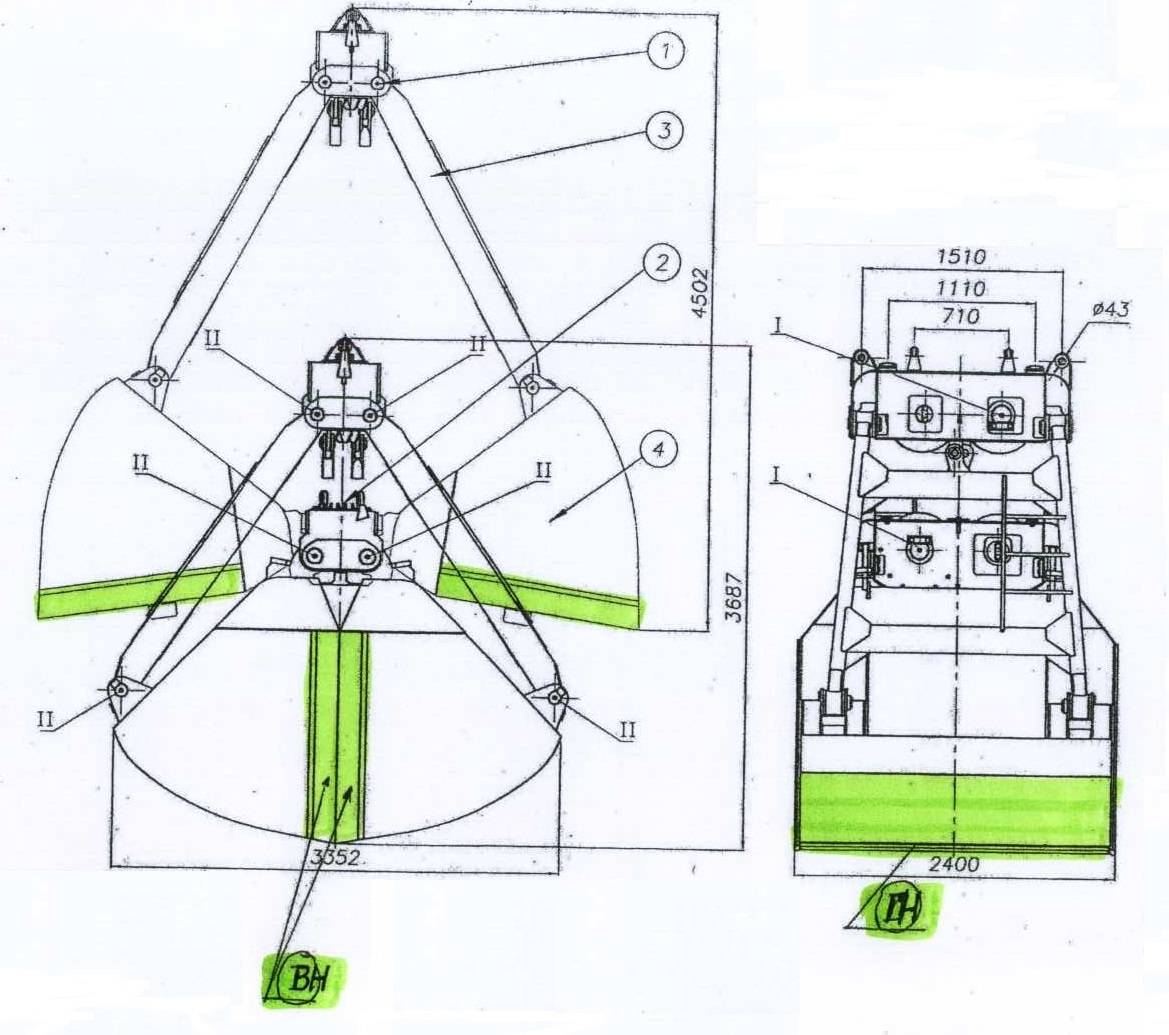

Устройство

Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление.

Рабочий цикл двухканатного грейфера включает следующие операции:

Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната.

Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками.

Достоинства и недостатки

Четырёхканатный грейфер

Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами.

Подгребающий грейфер

Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст.

Устройство

Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м.

Что представляет собой грейфер для чистки колодца

Полный цикл функционирования 1-канатного приспособления (экскаватора) проходит поэтапно. Первый этап – опускание: лебёдка устройства для подъема функционирует на спускание. Экскаватор с полностью открытыми челюстями спускается на рабочую поверхность до конца, пока не упрется.

Грейфер можно как сделать самостоятельно, так и купить уже готовый

Следующий этап – захват: замок защёлкивается, лебёдка поднимается, что ведет к аккуратному смыканию челюстей, и груз захватывается. Подъём — когда челюсти окончательно закрываются, барабан лебёдки для подъема продолжает накручивать трос, что ведет к отрыву грейферного ковша от поверхности и его последующему подъёму на требуемую высоту.

Разгрузка происходит по следующему алгоритму:

• Отправленный на место выгрузки ковш спускается на поверхность.
• Это ведет к открыванию замочного механизма.
• Дальнейший подъём провоцирует его открывание.
• Ковш опустошается, и можно работать дальше — загружать и выгружать материал.

Главный минус, присущий 1-канатному приспособлению, – отпирание замочного механизма происходит после полнейшего спускания ковша во время его прикосновения к поверхности. Это понижает эффективность процесса чистки. Избежать этого помогает специальный трос для разгрузки, который принудительно снимает блок замочного механизма вне зависимости от того, на какой высоте располагается ковш. Это техническое решение в разы убыстряет процедуру выгрузки, но ведет к очень громкому удару головки о верх траверса в момент открытия захвата. Для того чтобы предотвратить расшатывание грейферного захвата, применяют тросы-стабилизаторы.

Это интересно: Права на грейдер: какая категория нужна и где сдать

Модификации и их технические характеристики

	ПЭФ-1БМ	ПЭФ-1БМ-1	ПЭ1М-01 без гидропривода	ПЭ1М-02 с гидроприводом	ПЭ1М-03 (система ДУ)
Грузоподъемность, т	1	0.9	1
Базовый трактор	МТЗ-80/82.1
Высота погрузки, м	3.7	4.2	4.32	3.7
Максимальный вылет стрелы, м	3.9	4.9	5.14	3.9
Объем грейфера, м³	0.56
Глубина копания, м	2.5	3.5	3.74	2.5
Вес погрузчика, т	2.4	2.42	2.35
Скорость передвижения, км/ч	19

• ПЭФ-1БМ(Р) — стрела погрузчика оборудована ротатором;
• ПЭ-Ф-1БМ-100 — редуктор с насосами НШ-32 заменяют на насос НШ-100;
• ПЭ-Ф-1БМ(У) — погрузчик с усиленной колонной — диаметр ее основания на 4 см больше, чем у обычной;
• ПЭФ-1БМ(Т) — оснащение телескопической надставкой, что делает вылет стрелы больше на 1 м;
• ПЭ-Ф-1БМ-1— модель комплектуется итальянской гидравликой. Рабочий ресурс техники увеличивается, управление с помощью 3-х тросовых джойстиков выполняется более плавно, без рывков.

Итальянская гидравлика:

• гидрозамки одностороннего действия на гидроцилиндрах домкрата;
• гидрозамок гидроцилиндра стрелы;
• гаситель на гидроцилиндре поворота, регулировка на давление 127 кг/см²;
• регулируемый дроссель с обратным клапаном — для настройки расхода рабочей жидкости в одном направлении (полость опускания стрелы), в обратном направлении поток свободен (для корректировки спуска стрелы без рывков);
• масляный фильтр сливной (гидравлический, тонкой очистки = 10 мкм);
• заливная горловина с воздушным фильтром и несъемной сеткой для очистки масла;
• указатель уровня масла с термометром в баке;
• манометр.

Погрузчик ПЭ1М-03 оснащается пультом ДУ, управление им может осуществляться оператором за пределами кабины, улучшая контроль за проведением работ и их корректировку.

Модели погрузчиков ПЭ1М-04, 05 и 06 устанавливаются на производственный трактор МТЗ-92П.

В этой модели более мощный двигатель (84 л.с.), машина обладает специальной компановкой, предназначенной для монтажа не него погрузчиков и экскаваторов.

Все 3 модели погрузчика имеют различные надставки стрелы. Сиденье водителя разворачивается, обеспечивая лучший обзор, на приборной панели предусмотрено место для размещения джойстиков управления погрузчиком.

Устройство

Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.

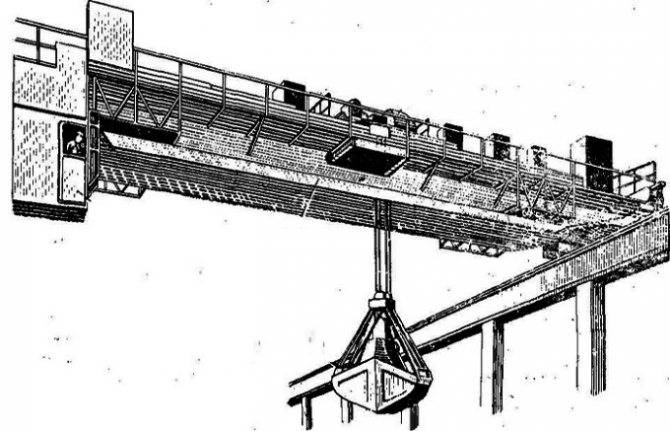

Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.

Назначение

Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:

• насыпная плотность материала;
• ширина челюстей и расстояние между режущими кромками;
• податливость груза внедрению грейфера;
• коэффициент уплотнения материала.

Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:

• песок сухой тяжелый;
• свинцовый и железорудный концентрат;
• уголь;
• гипс кусковый;
• глинозем;
• зерно пшеницы;
• каменноугольный кокс;
• порошкообразный апатит.

Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.

Это интересно: Поверка и калибровка цистерн бензовозов

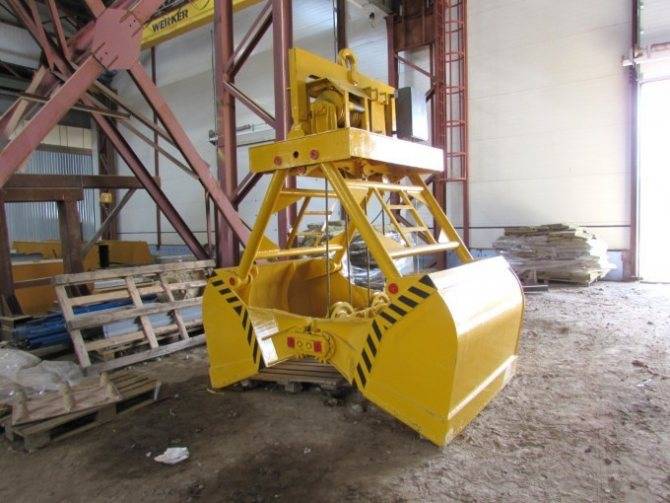

Приводной грейфер

В грейферных кранах используются моторные грейферы с приводом, навешиваемые на крюковую обойму с однобарабанной лебёдкой. Моторные грейферы могут быть использованы на кране соответствующей грузоподъёмности, однако имеют большую массу, чем двухканатные. Управление таким грейфером при разгрузке более простое, чем одноканатным. В составе конструкции приводного грейфера имеются только поддерживающие канаты.

Устройство

Грейфер имеет верхнюю головку, в которой смонтирован привод, и шарнирно закреплённые челюсти.

Приводы имеют различные исполнения:

• электроталь с полиспастом.
• рычажные устройства.
• гидроцилиндры.

В этих грейферах механизм замыкания встроен в конструкцию грейфера и представляет собой канатную лебёдку, установленную на одной из траверс, либо рычажно-винтовую или гидравлическую систему, стягивающую траверсы. Для питания привода необходим кабельный токоподвод.

Привод механизма замыкания может быть также выполнен на верхней траверсе. Центр тяжести грейфера такой конструкции смещён вверх.

Достоинства и недостатки

• Достоинства — компактность конструкции и сохранение высоты подъёма крана.
• Недостаток грейферов с механизмом замыкания на верхней траверсе — ухудшение устойчивости грейфера при зачерпывании с откоса из-за смещения центра тяжести.

Шасси погрузчика

Схема строения топливного насоса трактора Т-16

Мощности двигателя достаточно для обеспечения работы всех узлов машины, хотя практическая производительность ниже, чем у большинства современных аналогов. К достоинствам шасси относится низкое удельное давление на поверхность, за счет чего трактор не утрамбовывает почву и способен передвигаться по любым дорогам, в том числе грунтовым в осенне-весеннюю распутицу.

Специальный механизм позволяет изменять ширину колеи, изменяя расстояние между колесами в передней и задней паре, что благоприятно сказывается на проходимости машины. Шины — пневмоколесные.

Рабочее место водителя трактора Т-16

Привод — задний, управляемые колеса — передние. Поздние версии имеют редуктор на переднем мосту. Задняя подвеска практически отсутствует, что отражается на комфорте для водителя, но дорожные ухабы и неровности частично нивелируются задними колесами увеличенного диаметра.

Водитель управляет стрелой, находясь внутри закрытой кабины, что обеспечивает удобство работы в сложных погодных условиях, под дождем и снегом.

Расположение двигателя грейферного погрузчика — заднее, частично под водительским сиденьем. В отличие от других моделей погрузчиков на базе отечественных тракторов, здесь в переднюю часть рамной конструкции выведены гидроприводы и другие узлы для управления навесным оборудованием. Такая компоновка стала возможной благодаря уменьшению мощности и, соответственно, габаритов двигателя. Вместо грейферного погрузчика допустим монтаж любого другого подходящего навесного оборудования — вилочного фронтального погрузчика, экскаватора и т. п.

Особенности

Двигатель трактора Т-16

Диапазон рабочих температур для грейфера Т-16 варьируется от -20 до +45 градусов Цельсия. Воздушное охлаждение мотора и расположенные на открытом воздухе гидроцилиндры не допускают работы в сильный мороз, т. к. быстро обмерзают. Двигатель начинает работать с перебоями, а гидроцилиндры парализуются. При необходимости работать на морозе требуется обеспечить отогрев мотора и цилиндров.

Техническое обслуживание данного грейферного погрузчика может производиться на любой сервисной станции. Благодаря простоте оно не требует от механика специфических знаний конструкции.

Как классифицируются землеройные машины

Существует классификация одноковшовых экскаваторов, позволяющая в каждом конкретном случае применять машину с необходимыми характеристиками максимально эффективно.

Главными параметрами в таком случае выступают:

• тип экскаватора;
• вместимость ковша;
• длина стрелы;
• радиус резания.

При выборе дополнительного оборудования для экскаватора учитывайте характер разрабатываемой выемки (котлован или траншея) и грунтовые воды (глубину их залегания).

Чаще всего одноковшовые строительные экскаваторы вроде «прямой лопаты» применимы на стройплощадках, где нужно выбирать грунт выше стоянки землеройной машины с загрузкой его на грузовики.

Обычно технику можно встретить в карьерах, на стройках для погрузки грунта или отрывки котлованов (при этом машину ставят так, чтобы для нее и грузовиков был пандус-съезд с уклоном 10-15%).

Прямая лопата — это ковш (вместительностью 0,15-2,5 м³) с открытой верхней частью и режущим передним краем, шарнирно соединенный с рукоятью, а та в свою очередь шарнирами со стрелой. Конструктивно такой экскаватор сможет работать только на территории забоев выше уровня стоянки (оптимально с высотой 1,5 м, допустимый порог ниже на 0,1-0,2 м).

Смотрите » Цепные и роторные траншейные экскаваторы

Что нужно учитывать при выборе захватов для собственной техники

Чтобы правильно подобрать захват, вам нужно знать и учитывать несколько параметров:

Важно, чтобы захват с переносимым грузом оставался легче шасси, на котором используется — чтобы не повредить основные механизмы.
Способ монтажа — если захват планируется крепить на крюк подъемника, лучше всего выбирать гидравлическую одноканатную модель, но во всех случаях бывают исключения, поэтому советуем не отказываться от помощи наших консультантов в процессе покупки.
Ориентированность относительно канатов подъемника — в зависимости от этого параметра выделяют модели с продольным и поперечным ориентированием, которое нужно соотносить с конструкцией шасси, но у вас всегда есть возможность выбрать универсальную модель со сменной верхней блочной обоймой, а мы вам поможем ее найти.

Процесс изготовления приспособления своими руками

Колодец на территории частного дома почти всегда чистится своими руками, при этом используется либо насос, либо ручной грейфер, или и то, и другое приспособление совместно. Однако прежде чем использовать какое-то из этих приспособлений для очистки, нужно понять, с каким типом загрязнения необходимо побороться.

Грейдер, он же грейфер, применяется для очищения и напоминает 2 ковша, которые можно видеть в экскаваторе. Располагается такое приспособление на прочной верёвке или цепи, при помощи которой оно и спускается на дно колодца. Эти ковши имеют в комплектации пружины, которые замыкают их при прикосновении с поверхностью. Ковш зачерпывает грунт, устройство поднимается наверх и высвобождается от материала. Далее эти мероприятия повторяются до тех пор, пока колодец не станет чистым. Для поднимания черпака со дна ямы используется лебёдка, которую просто соорудить самостоятельно из прочных пород древесины или сварить из прутьев из стали. Внешне ручное приспособление мало, чем отличается от того, что стоит на кранах, но функционирует точно по такому же принципу.

Для использования грейфера не нужно обладать особыми навыками

Особенности черпаков:

1. В центральной части соединены двумя рычагами.
2. Рычаги располагаются вертикально.
3. Присутствует опора на шарнирах, которая прикрепляется на трос.

Работать с устройством, созданным самостоятельно, можно в колодцах различной глубины. Грузоподъёмность кранового приспособления для очистки может достигать 2 т, но при этом оно будет довольно габаритным. Однако если говорить про ручное приспособление, оно не сможет поднимать большие тяжести, и к тому же оно маленького размера. Для очистки ила со дна колодца это лучший вариант. Создать его своими руками довольно просто, но нужно вкладывать немало финансов и сил.

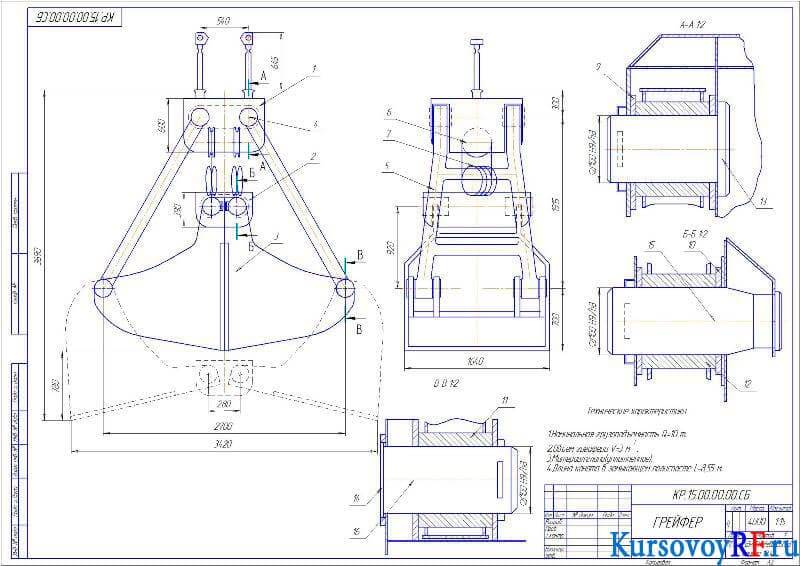

Особенности конструкции приспособления

Схема устройства грейфера.

Принцип работы и строение ручного грейфера ничем не отличается от обычного устройства. Основная разница заключается только в размерах и весе: ручной ковш будет меньше по размеру и легче. Приспособление состоит из следующих элементов:

• «челюсти» – два подвижно-соединенных ковша, снабженных зубьями для лучшего захвата грунта;
• ролик;
• трос;
• фиксирующее кольцо;
• стержень;
• пружины.

Обычные грейферы крепятся на подъемное устройство экскаватора, либо на крановую установку. В случае с ручным устройством его можно закрепить на блоке или подъемном механизме колодца.

Приспособление может состоять из двух или четырех ковшей. Для использования на участке скорее подойдет грейфер из двух ковшей, так как он проще в использовании и изготовлении. Ковши центральной частью соединены рычагами на продолговатом шарнире. Опора для шарнира и края грейфера подвешены на цепи.

Основное преимущество ручного грейфера – безопасность проведения ремонта. При стандартном способе очистки нужны усилия двух человек. Одному предстоит спуститься в столб колодца и наполнять ведро, которое будет поднимать на поверхность второй человек. При этом достаточно тяжелое ведро, наполненное илом, оказывается над головой стоящего в колодце человека.

Классификация грейферов.

Кроме того, грейфер позволяет упростить саму процедуру. Чем больше глубина колодца, тем большего размера нужна лестница, чтобы спуститься вниз. При использовании данного устройства необходимость прибирать дно колодца с кем-то в паре отпадает. С самой работой можно справиться в одиночку.

При использовании ручного грейфера нет нужды проводить столь опасную операцию. Единственный недостаток – из-за небольшой мощности конструкции грейфер вряд ли можно использовать для выполнения других работ, и большую часть времени приспособление будет простаивать.

Такое необходимое для владельцев скважин и колодцев приспособление невозможно найти в магазинах. Поэтому имеет смысл единственный вариант – провести сборку грейфера для чистки колодцев своими руками. Так как это значительно упрощает работу, и дает возможность вычистить дно колодца самостоятельно, не привлекая дополнительную рабочую силу.

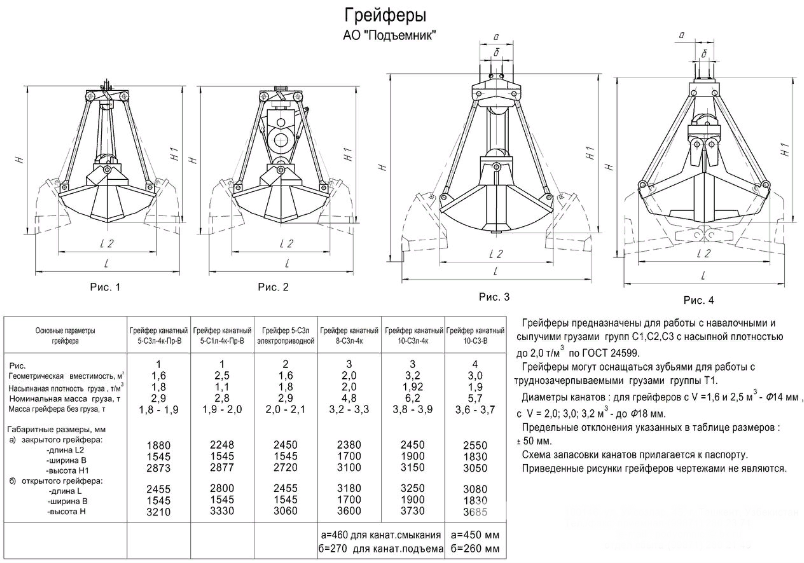

Грейферы

Грейфер представляет собой подъемный механизм для погрузчика, крана, экскаватора или другой грузоподъемной техники. В нашей компании есть оборудование на выбор в зависимости от сферы применения.

По типу привода различают канатные и моторные грейферы.

Канатные:В канатных грейферах подъем/опускание и замыкание челюстей осуществляется при помощи канатов, которые наматываются на один или несколько приводных барабанов грузоподъемного крана.

По числу канатов грейферы подразделяются на 1-канатные, 2-канатные, 4-канатные.

• Одноканатные грейферы навешиваются на крюк грузоподъёмной машины, либо связываются непосредственно с подъёмным канатом крана.
• Для работы двухканатным грейфером кран должен быть оборудован двумя механизмами: один для замыкающего каната, другой — для поддерживающего каната.
• Для работы четырёхканатным грейфером кран должен быть оборудован двумя механизмами: один для двух замыкающих канатов, другой — для двух поддерживающих канатов.

Важно! В четырёхканатных грейферах количество канатов считается по количеству рабочих ветвей, сходящих с барабанов крана.Моторные:

В моторных грейферах замыкание челюстей происходит от действия привода, расположенного на самом грейфере.

Моторные грейферы являются съемными механизмами. Их навешивают на крюк крана. Они более удобны для быстрой смены грузозахватного органа. По системе передаточных механизмов моторные грейферы разделены на винтовые и талевые.

Все моторные грейферы DIMET комплектуются проводным пультом управления, отвечающим за закрытие/раскрытие челюстей.

По количеству челюстей грейферы подразделяются на двухчелюстные и многочелюстные: Двухчелюстные: Применяются для работы с сыпучими грузами. К наиболее распространённым грузам можно отнести песок, щебень, уголь, кокс, шлак, руда различных типов, окалина.

Многочелюстные: Применяются для работы с труднозачерпываемыми материалами. К таким грузам относится металлолом различных категорий, крупнокусковые материалы, чугунные чушки.

В зависимости от типа перегружаемого материала может меняться тип и количество челюстей.

Для чего используют грейферные ковши

Грейферы имеют большую номенклатуру типоразмеров и исполнений.

• В промышленности и на транспорте грейферы применяются в погрузочно-разгрузочных и штабелевочных работах.
• В металлургической и машиностроительной промышленности грейферы применяются для подготовки и подачи шихты на шихтовых и скраповых дворах, работ на рудных дворах, подачи и уборки формовочных материалов в литейных цехах.
• В строительстве грейферы применяют для земляных работ, подачи материалов в бункеры бетонных заводов и при выполнении работ так называемого «нулевого цикла».
• В лесной и целлюлозно-бумажной промышленности используется как перевалочное обородувание.

Заказать различные виды грейферов можно на нашем сайте. Мы предлагаем оборудование, изготовленное в соответствии с европейскими стандартами качества, что подтверждает наличие сертификатов CE. Мы создаем металлические конструкции из высокопрочной стали 09Г2С. По запросу заказчика для грейфера можем применять износостойкую сталь HARDOX.

• На блоках полиспаста есть кожухи, благодаря чему канат не может выходить из ручья во время погрузки сыпучих материалов, металлолома и других материалов.
• Шарниры тяг и челюстей садятся на сферические подшипники. Они долговечны, практичны и хорошо показали себя в работе с тяжелыми грузами, но требуют периодической смазки. Избежать этого можно благодаря втулкам скольжения, которые мы также устанавливаем.
• В канатных блоках полиспаста устанавливаются закрытые подшипники качения, а также устанавливаются специальные крышки для дополнительной защиты подшипников от внешних воздействий агрессивной среды.

Помимо серийно представленных моделей компания DIMET может разработать специализированный грейфер под конкретные нужды заказчика. В отдельных случаях возможно изготовление на базе имеющихся чертежей заказчика, когда требуется «своя» конструкция для обеспечения преемственности оборудования на конкретном предприятии.

По запросу грейферы DIMET могут изготавливаться для условий подводного черпания или же для низких температур до -50°С. Для труднозачерпываемых грузов двухчелюстные грейферы могут оснащаться зубьями.

Одноканатные грейферы

Одноканатными принято называть такие машины, у которых оба рабочих движения (подъем или спуск, закрывание или раскрытие) осуществляются одним тяговым органом, преимущественно канатом. Одноканатные по конструкции могут быть автоматическими (с колоколом) или с ручным управлением при раскрытии.

В настоящее время одноканатные автоматические (с колоколом) в виду сложности конструкции не применяются.

На рис. 1 изображен одноканатный грейфер Гинстальмоста. Грейферы состоит из челюстей а, средней траверсы б, верхней траверсы в и траверсы для челюстей е.

Траверса б направляется штангой. В траверсе г установлены защелки. Грейфер подвешивается к крюку крана посредством специальной траверсы д. Для плавного раскрывания служит масляный тормоз е, связанный с траверсой в и челюстями а. В закрытом положении — траверса г сомкнута с траверсой б (рис. 2, В). Если потянуть за канат к, то рычаги М и N примут положение, показанное пунктиром. Скошенные опорные поверхности защелок р под действием собственного веса соскальзывают с траверсы г, последняя опускается, и грейфер раскрывается. При опускании его на материал траверса крюка д, а вместе с ней и траверса б опускаются до тех пор, пока последняя не достигнет положения а (рис. 2, Б). Защелки переходят из положения I в положение II, и рычаг N под влиянием собственного веса падает в промежуток между обеими защелками, принимая прежнее положение (рис. 2, А); траверса г смыкается с траверсой б, и при дальнейшем подъеме крюка грейфер закрывается.

Скорость раскрывания и закрывания челюстей регулируется масляным тормозом (рис. 3), который представляет цилиндр с полостями А и В, соединенными между собой вентилем, регулирующим пропуск масла. При открывании масло из А переходит в В через вентиль L, регулируемый помощью установочного винта. Пружина R (рис. 2, В) удерживает рычаг в его положении и только усилием каната к она может быть сжата и защелки р разомкнуты.

Технические характеристики грейфера на гусеничной базе

Рабочая область

База: экскаватор полноповоротный гусеничный Применение: разработка котлованов, глубиной от 6 до 30 метров в условиях тяжелой проходимости и значительных перепадах рельефа Особенности эксплуатации: максимальное давление на грунт достигается при работе с любой стороны экскаватора Оборудование: телескопический гидравлический грейфер с челюстным ковшом Доп. оборудование: ковш стандартный Объем ковша грейфера, высота разгрузки, максимальная глубина копания и дальность подачи ковша приведены в таблице: ковш, м³ A B C Hitachi 135 0,33 4 16,5 8,1 Hitachi 225 0,7 4,3 20 9 CAT 325 1 4,5 30 9,4 все размеры указаны в метрах В случаях, когда разработку грунта необходимо вести за пределами максимальной дальности подачи ковша, грейферы оснащают челюстным ковшом с пониженным объемом для уменьшения давления на узлы телескопического механизма, что позволяет эффективно работать с небольшими отклонениями от вертикали.

Габариты Согласно ПДД при перебазировке негабаритных гусеничных экскаваторов обязательно сопровождение ГАИ. Перевозка производиться только в ночное время, согласно режиму введенному на МКАД для движения грузовых транспортных средств.

A	B	C	D	E	F
Hitachi 135	7,31	1,47	0,89	2,88	2,69	2,74
Hitachi 225	8,94	1,99	1,01	3,37	2,8	3,08
CAT 324	10,06	2,94	1,06	3,45	2,99	2,98
все размеры указаны в метрах

Если вас заинтересовали услуги или аренда представленных моделей грейферов — узнайте цену!

Посмотрите другие статьи нашего справочника

Описание[ | код]

Мостовой перегружатель с двухчелюстным канатным грейфером

Устройство представляет собой приспособление, представляющее большой железный черпак, прицепляемый к грузоподъемному крану и служащий для захватывания и выгрузки поднимаемого краном материала — песка, земли, горных пород, лома металлов.

Грейферы также являются рабочим оборудованием механических и гидравлических экскаваторов и применяются при разработке грунтов ниже и выше уровня его стоянки, а также некоторых других видов работ — рытья глубоких котлованов, очистки прудов и каналов.

Параметры | код

В значение грузоподъёмности крана (обозначается “Q“), оборудованного грейфером включены массы груза и грейфера. От соотношения этих масс зависит зачерпывающая способность грейфера. В связи с этим перегружаемые грейфером сыпучие грузы разделены по насыпной плотности на следующие группы:

Группа	Насыпная плотность (p), т/м³	Описание грузов	Масса грейфера
Весьма лёгкие	0,4 — 0,63	известь-пушонка, угольная пыль	0,37Q
Лёгкие	0,8 — 1	сухие порошкообразные глинозёмы и мел, сухой шлак, мелкий и средний щебень, уголь всех марок	0,4Q
Средние	1,25 — 2	мелкокусковый гипс, алебастр, сухая мелкокусковая глина, гравий, среднекусковый известняк, битый кирпич, цемент, крупный щебень	0,42Q
Тяжёлые	2,5 — 3,2	твёрдые породы	0,45Q

Грузоподъёмность грейфера определяется взвешиванием материала после пробного зачерпывания, производимого владельцем грейфера перед применением для перевалки груза данного вида (марки, сорта). Пробное зачерпывание производится с горизонтальной поверхности свеженасыпанного грунта. Канаты грейфера должны быть защищены от перетирания материалом, захватываемым грейфером.

Блоки грейфера располагаются и выполняются таким образом, чтобы исключалось самопроизвольное его раскрытие и выпадение канатов из желобка блока.

Характеристики грейферного погрузчика

Основные технические характеристики Т-16 с грейферным погрузчиком:

Характеристика	Показатель
Расположение навесного погрузчика	спереди
Управление грейфером	из кабины водителя
Максимальная высота погрузки	3,52 м
Привод	задний
Максимальная вместимость грейфера	0,56 м3
Полные габариты	4570*2500*3300 мм
Полная масса	1,25 тонны
Тип трансмиссии	5-ступенчатая МКПП либо синхронизированная (в зависимости от модели)
Подвеска трактора	задняя — зависимая, жесткая; передняя — зависимая, на листовых рессорах
Силовая установка	дизельный двигатель мощностью 25 л. с.
Охлаждение двигателя	Воздушное
Максимальная скорость	16 км/ч
Количество опор	2

Специальные грейферы

имеют особые формы челюстей в зависимости от условий работы. Многочелюстной грейфер «Полип» для перегрузки кускового материала (рис. 13) состоит из шести челюстей и головки. Связь головки с челюстями осуществлена тягами и замыкающим канатом. Независимость движения каждой челюсти достигается наличием ролика в каждой челюсти, непосредственно связанной с головкой. Равномерное распределение усилий в челюстях достигается тем, что замыкающий канат последовательно огибает ролики головки и челюстей и проходит через уравнительные ролики. Ролики головки расположены в виде звездочки. Внешнее движение челюстей ограничено кольцами. Ролики челюстей защищены обоймами. Механизм весь сварной, тяги состоят из уголков.

Описание грейферного экскаватора

Машина, на которой стоит грейферный ковш, применяется для проведения работ следующих видов:

1. Подводная добыча полезных ископаемых и стройматериалов.
2. Добыча гравия и песка.
3. Добыча со дна водоемов руды и гравия.
4. Рытье колодцев.
5. Бурение скважин.

Экскаваторы с грейферным ковшом — это специальные грузоподъемные и копательные механизмы. На крюк или на стрелу навешивается грейфер, который применяется в различных областях. Ковш состоит из 2 челюстей, которые смыкаются, в результате чего можно проводить работу на большой глубине.

Грейферный погрузчик может иметь разные виды конструкций, которые зависят от типа перемещаемого груза. Для сыпучих материалов применяется грейфер с лопастями, напоминающими в ковш в сомкнутом виде. Грейферы для леса и труб имеют челюсти клещевидной формы. Такой экскаватор-грейфер позволяет перемещать продолговатые предметы. Захват-щупальца применяются для захвата и переноса плотных крупнокусковых грузов (бытовой мусор, металлолом, трубы).

Управление машинами проходит по следующей схеме:

• Сначала перемещается экскаватор.
• Потом проводятся различные манипуляции с челюстями.

Системы управления, устанавливаемые на экскаватор, бывают 2 видов — приводные (моторные) и канатные.
