Глубинный вибратор для бетона. Выгоняем воздух

Устройство глубинного вибратора для бетона

Нужно аккуратно подходить к выбору булав большого диаметра. Соединение наконечника с гибким передающим валом осуществляется при помощи резьбы. Тяжёлые наконечники при небрежном креплении регулярно срывают эту резьбу, что приводит к необходимости замены булавы и передающего гибкого вала.

Высокочастотные глубинные вибраторы бывают изготовлены немного по-другому. Электрический двигатель встроен прямо в наконечник и оборудован эксцентриками. Электропитание подаётся по гибкому шлангу с электронного преобразователя, его параметры 42 В и 200 Гц. Преобразователь запитывается от обычной электросети 220 В.

Ресурс преобразователя очень высок, поскольку он полностью электронный, без движущихся частей. В гибком шланге находится только проводка, соответственно, исключается износ и повреждения передающего вала. Вибратор такого вида обладают высокой безопасностью для оператора, а также длительным ресурсом работы, отличной производительностью.

Правильный выбор глубинного вибратора для бетона определит в дальнейшем удобство работы, скорость выполнения заливки, качество полученных конструкций. Поэтому к выбору прибора следует отнестись ответственно и с повышенной требовательностью.

Перед правильной покупкой инструмента следует учитывать следующие параметры:

  1. Диаметр уплотнения (зоны обработки) — параметр, от которого напрямую зависит производительность труда при использовании вибратора.
  2. Частота и амплитуда колебаний. Чем выше эти величины, тем более скоростным будет вытеснение воздуха из раствора. Эта характеристика выбирается ещё и по виду получаемого бетона. Если он мелкозернистый — применяют высокочастотные агрегаты (10–20 тыс. кол/мин.). Для средней зернистости используют вибраторы средней частоты (3,5–9 тыс. кол/мин.). Для изготовления крупнозернистого бетона достаточны приборы с частотой колебаний до 3,5 тыс. кол/мин.
  3. Габариты рабочего наконечника-булавы. Размер подбирается таким образом, чтобы пространство между краем булавы и арматурой было больше 30% диаметра наконечника.

Вибратор для бетона своими руками

Сделать своими руками надежный и функциональный вибратор просто, достаточно иметь подходящий электроинструмент с регулировкой частоты оборотов. Его привод должен быть надежен, чтобы подшипник выдерживал биение эксцентрика.

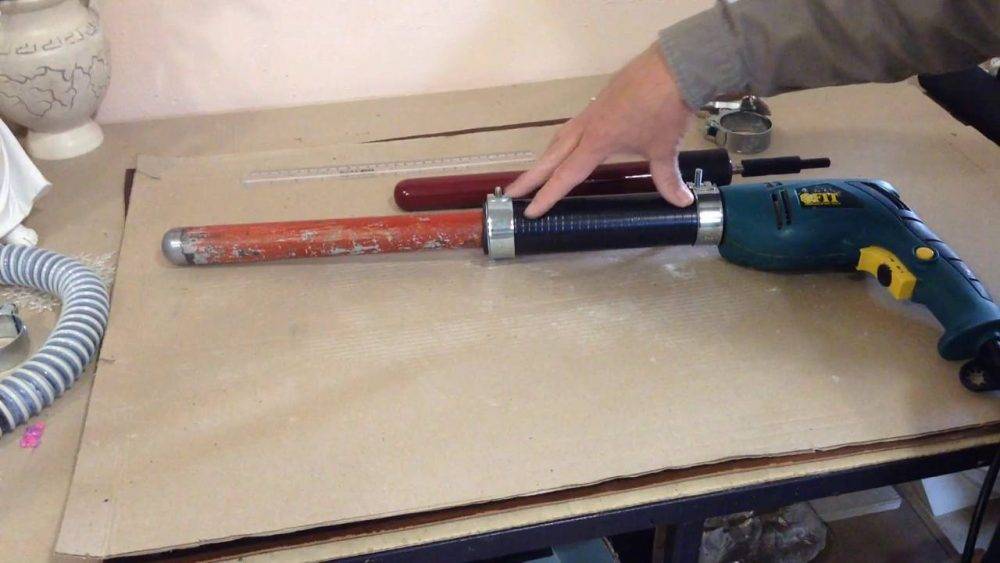

Из дрели

Для изготовления глубинного вибратора своими руками можно использовать обычную дрель. Наиболее простой способ – приобрести готовую насадку с булавой. Такие приводы, передающие усилие на вал можно найти в магазинах, где продается готовое оборудование.

В большинстве моделей на вале предусмотрен шестигранник. Если нет, делается переходник, который зажимается в патроне. Защитный кожух представляет собой трубку с несколькими отверстиями, куда вкручиваются болты. Они затягиваются, упираясь в корпус, чего вполне достаточно.

Булаву можно изготовить и самостоятельно. Для этого берется металлический цилиндр, на котором закрепляются подшипники. Через них пропускается стальной прут, на который в части, находящейся внутри цилиндра наварен груз, обеспечивающий эксцентрик. При работе с монолитами малой глубины гибкий привод, передающий усилие на вибронаконечник, можно заменить стальным стержнем.

Из перфоратора

Это самый простой способ сделать глубинный вибратор для бетона. К обычной пике доваривается несколько прутьев, чтобы увеличить площадь обработки, при этом он должен работать на удар, чтобы создать колебательные движения. Такой вибратор удобен в частном строительстве, но его сложно применять в армированных массивах.

Используя совок или кельму, можно сделать поверхностный вибратор для уплотнения бетона из обычного перфоратора. Достаточно поставить стержень на совок или кельму в режиме удара и поместить их на раствор. После включения верхний слой начнет утрамбовываться.

Поверхностный вибратор

Для самодельного вибратора для бетонных стяжек и других больших поверхностей, можно взять любой двигатель и прикрепить к выходной оси груз для эксцентрика. Эта конструкция монтируется на ровную планку, можно даже деревянную, куда прикрепляется ручка. Планка устанавливается на раствор, и вибратор включается, колебания передаются от верхних слоев ко дну конструкции.

Обзор виброуплотнителей

Строители чаще всего отдают предпочтение следующим моделям:

Sturm CV7120

Этот вибратор отличается долговечностью и высокой надежностью. Хоть портативная установка и производится в Китае, она поступает в продажу под брендом немецкой компании, которая хорошо зарекомендовала себя на нашем рынке.

Глубинный вибратор Sturm CV7120 оснащен гибким валом, поэтому его удобно использовать при уплотнении бетона для ЖБ стен, подвалов и колонн.

Мощность агрегата 2000 Вт, частота вибраций 18 000 виб/мин. При этом весит оборудование чуть больше 5 кг.

Совет! Если ваш выбор пал именно на эту модель, то лучше сразу купить запасной вал с булавой, так как найти их у других поставщиков будет сложно.

Стоимость Sturm CV7120 составляет от 14 000 рублей.

Hervisa Runner Plus 52

Еще один компактный уплотнитель для бетона относится к категории профессионального глубинного оборудования. Производятся эти агрегаты испанским производителем с одноименным названием, который занимается изготовлением вибрационного оборудования уже более 30 лет.

Главный плюс Hervisa – это наличие преобразователя напряжения и надежная защита от скачков напряжения и перегрева. При этом вибратор весом порядка 17 кг способен обработать до 40 м3 всего за 1 час. Кроме этого агрегат оборудован надежным приводом и гибким валом.

Мощность оборудования составляет 1500 Вт при частоте вибраций 12 000 виб/мин. Стоит агрегат порядка 109 000 рублей.

Красный Маяк ИВ-98Е

Тем, кто предпочитает оборудование от российских производителей, стоит приобрести площадочную модель Красный Маяк ИВ-98Е. Данный агрегат можно закрепить как на опалубке, так и на плите, чтобы получить поверхностный вибратор.

Весит Красный Маяк 22,5 кг, однако при этом он отличается компактными размерами. Двигатель, вал и дебалансы агрегата защищены прочным металлическим корпусом.

Красный Маяк можно использовать не только для уплотнения растворов, но и для изготовления вибростолов и прочего оборудования.

Вибратор отличается довольно маленькой мощностью 900 Вт при частоте вибраций 3000 виб/мин. Стоит агрегат порядка 10 500 рублей.

Также положительными отзывами могут похвастаться такие модели, как Wacker Neuson AR 36/3/230 стоимостью около 20 000 рублей, Калибр ВЭР 1500 (от 3000 рублей), Makita BVR450Z (13 500 рублей) и Grost VGB 4000 W (от 17 000 рублей).

Перед началом использования оборудования необходимо учесть разницу объема смеси до уплотнения и после.

Устройство глубинного вибратора для бетона

Нужно аккуратно подходить к выбору булав большого диаметра. Соединение наконечника с гибким передающим валом осуществляется при помощи резьбы. Тяжёлые наконечники при небрежном креплении регулярно срывают эту резьбу, что приводит к необходимости замены булавы и передающего гибкого вала.

Высокочастотные глубинные вибраторы бывают изготовлены немного по-другому. Электрический двигатель встроен прямо в наконечник и оборудован эксцентриками. Электропитание подаётся по гибкому шлангу с электронного преобразователя, его параметры 42 В и 200 Гц. Преобразователь запитывается от обычной электросети 220 В.

Ресурс преобразователя очень высок, поскольку он полностью электронный, без движущихся частей. В гибком шланге находится только проводка, соответственно, исключается износ и повреждения передающего вала. Вибратор такого вида обладают высокой безопасностью для оператора, а также длительным ресурсом работы, отличной производительностью.

Правильный выбор глубинного вибратора для бетона определит в дальнейшем удобство работы, скорость выполнения заливки, качество полученных конструкций. Поэтому к выбору прибора следует отнестись ответственно и с повышенной требовательностью.

Перед правильной покупкой инструмента следует учитывать следующие параметры:

  1. Диаметр уплотнения (зоны обработки) — параметр, от которого напрямую зависит производительность труда при использовании вибратора.
  2. Частота и амплитуда колебаний. Чем выше эти величины, тем более скоростным будет вытеснение воздуха из раствора. Эта характеристика выбирается ещё и по виду получаемого бетона. Если он мелкозернистый — применяют высокочастотные агрегаты (10–20 тыс. кол/мин.). Для средней зернистости используют вибраторы средней частоты (3,5–9 тыс. кол/мин.). Для изготовления крупнозернистого бетона достаточны приборы с частотой колебаний до 3,5 тыс. кол/мин.
  3. Габариты рабочего наконечника-булавы. Размер подбирается таким образом, чтобы пространство между краем булавы и арматурой было больше 30% диаметра наконечника.

Принцип работы

Использование вибратора для бетона сводится к последовательному погружению его вглубь залитого в опалубку раствора. Шаг погружений около 30-50 см . При работе с армированными бетонами нужно избегать контакта вибронаконечника с металлическими частями.

При работе с инструментом следует строго соблюдать рекомендации производителя и правила безопасности, изложенные в инструкции. Перед началом работы нужно производить тщательный визуальный осмотр и пробный пуск. Гибкий вал и вибронаконечник — это расходные части. В случае значительного износа их нужно немедленно заменить.

Особенности


Правила техники безопасности при работе с электрическими вибраторами схожи с техникой безопасности при эксплуатации других электроинструментов.

Категорически запрещается работать:

  • неисправным устройством;
  • с поврежденными электрическими кабелями;
  • при не надежном подключении аппарата к сети;
  • при появлении запаха гари перегретой изоляции, что свидетельствует или о перегреве электродвигателя, или о коротком замыкании;
  • оставлять подключенное к сети устройство без присмотра;

Запрещается делать технический уход или ремонтировать электроаппаратуру при включенном электроснабжении.

Нельзя перепоручать работу с вибратором лицам, которые не получили права эксплуатировать данный вид устройств.

Но имеются и особенности техники безопасности при работе с глубинными вибраторами:

  • запрещена эксплуатация устройства без индивидуальных средств защиты организма человека от влияния на него вибрации;
  • запрещено дотрагиваться до вибрирующей булавы до полной остановки двигателя;
  • нельзя держать работающее устройство ближе 30 см от вибронаконечника;
  • уровень звукового давления при работе устройства не должен превышать 98 Дб;
  • оператор не должен работать с глубинным вибратором больше 72 минут на протяжении одной 8-часовой рабочей смены.

Сфера применения

Задействуют высокочастотный глубинный вибратор в вопросах строительства. Например, если вы собираетесь строить частный дом, то он вам потребуется. Выкопав фундамент и приготовив бетон к заливке, начинают наполнять основание. При этом, каждые 20 см глубины, основание, необходимо пройти глубинным вибратором, хотя бы через каждые 30 см. Это будут так называемые проколы, которые позволят убрать лишний воздух.

Подобной обработке подвергается не только ленточное, но и монолитное основание. Некоторые даже «толстые» стяжки пола обрабатывают при помощи глубинного вибратора, но последнее гораздо удобнее делать в комплексе с виброрейкой. Область применения охватывает частное и капитальное строительство, поэтому такой инструмент должен быть обязательно у любой строительной бригады.

Что такое вибратор для бетона

Вибратор для бетона — строительный механизм, который используется для уплотнения бетонного раствора. Основная цель этого оборудования — избавить смесь от пузырьков воздуха и увеличить качество сцепления бетона с арматурой. Используя его, можно добиться получения качественного монолита, который обладает высокой устойчивостью к атмосферным осадкам и прочностью.

Данный вид оборудования разделяют не нескольким критериям:

  • по типу привода — электромагнитные, пневмонические, поршневые и электрические;
  • по способу передачи колебаний — поверхностные, внутренние (глубинные), станковые, наружные (через опалубку);
  • по частоте колебаний — высокочастотные, средне- и низкочастотные (4500, 3000 и 2000 колебаний в минуту соответственно);
  • по направлению колебаний — круговые и направленные;
  • по типу двигателя — щеточные и асинхронные.

Самым распространенным является высокочастотный вибратор. При его применении качество уплотнения бетона является самым высоким, такой эффект достигается за счет булавы — высокочастотного вибронаконечника.

Глубинный вибратор: характеристики

         Глубинные вибраторы для бетона используются при создании монолитных конструкций.

         Глубинные уплотнители выпускаются следующих типов: электромеханические, механические, высокочастотные и портативные.

         Конструкция состоит из корпуса, электрического двигателя, эластичного вала и вибрационного наконечника. Дополнительными элементами являются выключатели, рукоятки, штанги.

         Эластичный вал изготовлен из стального троса, заключенный в гибкий корпус. Посредством гибкого вала вращательный момент передается от электродвигателя к вибробулаве.

         Вибронаконечник – это цилиндрическая капсула, внутри которой помещен планетарно-вибрационный механизм.  Он конвертирует вращательные движения вала в вибрационные колебания. Глубинный вибратор для бетона может иметь несколько наконечников. Узлы крепления у них универсальны, поэтому замена происходит довольно быстро. Вибронаконечники могут создавать колебания капсулы в пределах 11500 ударов в минуту.

         Наряду с электрическими, глубинные вибраторы для бетона могут оснащаться и пневматическими приводами.

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

  1. Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
  2. Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

  1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
  2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
  3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
  4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
  5. После извлечения механизма не должно оставаться воронки.


Уплотнение бетона глубинным вибрированием. Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.

Практическое использование

Основные требования при работе с вибратором:


Булава данного устройства должна быть погружена в раствор только вертикально.

  • Вибратор рекомендуется опускать в цементный слой так, чтобы места действия вибраций пересекались.
  • Вибробулаву погружают вертикально не меньше, чем на 1/3 его длины.
  • Аппарат необходимо плавно вынимать из раствора.
  • Процесс выполнения и временной интервал действий зависит от размера наконечника и качества смеси. Для цементного раствора более густой консистенции тщательно и длительно выполняют вибрирование.
  • Устройство не должно касаться арматурных элементов или частей опалубки.
  • Не запускать вибратор без погружения.
  • Если проводится поэтапная заливка, то толщину слоя выполняют менее 0,5 м.

Для уплотнения бетона, в уложенную и выровненную в форме смесь, строитель погружает наконечник строго в вертикальном положении. В противном случае он выйдет из строя. Вибронаконечник проходит в толщу за счет своего веса (от 3,5 до 9 кг). Обрабатывают каждый участок медленно (8 см в секунду), вытаскивая его на поверхность для заполнения цементной смесью пространства, которое было с пузырьками воздуха. Если не применять вибратор, бетонная поверхность получится рыхлой, неустойчивой к вибрации, нагрузкам и к перепадам температуры.

Глубинный вибратор: описание, сфера применения, устройство

До того, как самому сделать вибратор для бетона, необходимо разобраться с особенностями конструкции, назначением, правилами применения инструмента.

Описание устройства

Вибратор нужен для проработки бетонного раствора после заливки с целью удаления из толщи монолита пузырьков воздуха, которые негативно сказываются на прочности и долговечности готовой конструкции. В процессе заливки избежать появления воздушных полостей в толще очень трудно, но до застывания бетона нужно обязательно от них избавиться. И выполнить это можно сделанным самостоятельно устройством.

Благодаря колебаниям высокой частоты из смеси выходит лишний воздух, бетон становится более равномерным, заполняет форму или опалубку полностью, без пустот. Даже не самый качественный бетон в процессе вибрирования приобретает положительные характеристики текучести и густоты.

По конструкции вибраторы бывают:

  • Вибропрессы наружные – устанавливаются на опалубке железобетонных конструкций вертикально.
  • Вибропрессы – используются для создания межкомнатных перекрытий и полов.
  • Глубинные – используются в частном строительстве методом погружения в толщу только что залитого бетона.

Обычно мастера выполняют именно погружной вибратор для бетона своими руками, так как делать прессы нецелесообразно.

Область применения глубинного вибратора

Инструмент используется в самых разных сферах ремонтно-строительных работ – в процессе возведения, литья разных бетонных, железобетонных конструкций. Актуален при заливке столбчатого, ленточного, винтового, свайного, плитного, мелкозаглубленного типов фундамента, при сооружении перекрытий, монолитных колонн и т.д.

Конструкция устройства

Любой вибратор бетонный (своими руками сделанный или приобретенный) состоит из трех основных частей: привода (благодаря которому работает виброустройство), гибкого вала с резиновой прокладкой и наконечника, выступающего в роли вибрационной булавы.

Принцип работы устройства простой: вибронасадка провоцирует колебания в бетоне, масса растекается по опалубке или форме равномерно, выходят воздушные пузыри и пустоты с водой, что существенно повышает прочностные и другие характеристики бетона.

Основные характеристики вибратора:

  • Мощность двигателя должна составлять минимум 1кВт.
  • Глубина вала – 1-7 метров.
  • Обязательно наличие всех защитных резиновых элементов.
  • Виброчасть инструмента может быть суженной книзу или цилиндрической, что зависит от густоты раствора.
  • Количество насадок может быть разным.
  • Вал должен быть защищен водонепроницаемой пленкой из специального полимерного материала.
  • Количество оборотов в минуту – 10000-20000.

Площадные вибраторы

К площадочным аппаратам относятся устройства центробежного типа. Они используют для того, чтобы улучшить технические показатели сыпучих материалов. Такое изделие способно обеспечить материалу уменьшение спекания и удалять частицы воздуха для максимальной сыпучести материалов. Их можно различать по типу колебаний

  • направленные;
  • круговые.

Направленные вибраторы призваны возбуждать колебания в направлении нужном для процесса и тем самым хорошо уплотняют материал и обеспечивают лучшее просеивание.

Площадный прибор круговой хорошо вибрирует в созданных формах.

Характеристики, которые важны при выборе глубинного вибратора

Перед правильной покупкой инструмента следует учитывать следующие параметры:

  1. Диаметр уплотнения (зоны обработки) — параметр, от которого напрямую зависит производительность труда при использовании вибратора.
  2. Частота и амплитуда колебаний. Чем выше эти величины, тем более скоростным будет вытеснение воздуха из раствора. Эта характеристика выбирается ещё и по виду получаемого бетона. Если он мелкозернистый — применяют высокочастотные агрегаты (10–20 тыс. кол/мин.). Для средней зернистости используют вибраторы средней частоты (3,5–9 тыс. кол/мин.). Для изготовления крупнозернистого бетона достаточны приборы с частотой колебаний до 3,5 тыс. кол/мин.
  3. Габариты рабочего наконечника-булавы. Размер подбирается таким образом, чтобы пространство между краем булавы и арматурой было больше 30% диаметра наконечника.

При заливке фундаментов требуется высочайшее качество, прочность итоговой конструкции. Понятно, что в этом случае чаще всего нужно применять мелкозернистую бетонную смесь. Соответственно, вибрации для обработки фундаментов должны быть высокой частоты.

Бензиновая электростанция. Переносной источник энергии

Электрические рубанки. Как выбрать подходящий?

Выбор оборудования

Если было принято решение приобретать уже готовый вибратор, необходимо учитывать такие факторы:

  1. Тип работ, для выполнения которых предполагается использовать устройство. Например, если планируется работать с бетоном, который состоит из комплектующих мелкой фракции, оптимальным вариантом будет приобретение высокочастотного вибратора. Для уплотнения крупнозернистой смеси лучше подойдет низкочастотное оборудование.
  2. Размер насадок. Чем шире наконечник, тем большую площадь способен охватывать аппарат.
  3. Глубина гибкого вала. Этот показатель имеет непосредственное влияние на глубину захода виброрейки в бетон.
  4. Длина вала. Если применяется вал, конструкция которого обладает слишком большой длиной, не исключена возможность понижения прочности бетонной смеси. Кроме этого, длинный вал препятствует максимальному погружению вибратора в бетон.
  5. Диаметр рейки. Этот показатель имеет влияние на расстояние, которое сможет захватить вибратор во время работы. Если диаметр слишком большой, оператор будет вынужден погружать устройство большее количество раз.

Как сделать вибратор для бетона своими руками

Для самостоятельного изготовления можно использовать одно из следующих устройств:

  • электрическую дрель;
  • небольшой перфоратор мощностью до 1,5 кВт.

Вибратор погружной по первому варианту изготавливайте, подготовив следующее оборудование и комплектующие:

  • Электродрель мощностью 0,65–1,0 кВт.
  • Сварочный аппарат с электродами.
  • Ножовку по металлу.
  • Трубу из нержавеющей стали диаметром 40–45 мм.
  • Стальной стержень диаметром 12–15 мм.
  • Гибкий трос в гидроизолированном кожухе необходимой длины.
  • Подшипники в количестве 2 штук, соответствующие внутреннему диаметру трубы и размерам стального стержня.

Строительный вибратор можно сделать на основе любого электроинструмента с регулируемым числом оборотов

Осуществляйте изготовление, соблюдая последовательность операций:

  • Отрежьте фрагмент трубы длиной 450–550 мм.
  • Приварите в конце стального стержня эксцентрик.
  • Установите на пруток с утяжелителем подшипники.
  • Вставьте собранный узел в трубу.
  • Заварите торец трубы.
  • Герметизируйте выход наконечника.
  • Подсоедините трос к насадке и дрели.

Для изготовления можно использовать перфоратор. Потребуется:

  • стальная пика;
  • опорная шайба.

Длина пики подбирается в зависимости от глубины опалубки. В конце стержня приваривается шайба.
