Глубинный вибратор для бетона. устройство и характеристики

Устройство и принцип работы

Используют уплотнители при любых работах с бетоном. Это может быть заливка раствора в монолитные конструкции, возведение стен, создание перекрытий или обустройство фундамента.

Основной задачей инструмента является передача залитому раствору вибрации в целях выравнивания её плотности по всему объёму опалубки.

Устройство вибратора несложное, включающее основные три узла:

• привод;
• вибронаконечник;
• гибкий вал с бронёй.

Модели глубинного уплотнителя отличаются типом привода (электрические, бензиновые и пневматические), частотой вращения вала (обычные, высокочастотные). Гибкие валы и вибронаконечники бывают разной длины и диаметра.

В зависимости от данных параметров определяется область применения инструмента, его способность обрабатывать большую площадь.

Принцип работы установки основан на передаче вибрации в незастывший бетон. Благодаря функционированию привода рабочий узел приходит в движение. Движущееся в бетонной смеси сопло уплотняет раствор, выгоняя и него воздушные пузыри. За счёт этого повышается пластичность цементного состава, он заполняет все пустоты, становится тягучим, принимает любую форму.

Благодаря уплотнителю удаётся повысить сцепление между бетонной смесью и арматурой. В итоге получается монолитная конструкция, характеризующаяся высокой прочностью.

Область применения вибраторов очень широкая, так как выгон воздуха должен производиться при заливке любого объёма бетона. В первую очередь это: ремонтные мероприятия, промышленное и гражданское строительство, частные хозяйства.

Плюсы и минусы использования

При работе с вибратором выделяют следующие преимущества:

• долговечность единого основания, в монтаже которого применяют вибратор для бетона;
• не требуется работа руками, процесс автоматизированный, что сокращает расходы на рабочую силу;
• при работе с вибраторами уменьшается время на рабочие процессы, связанные с бетоном;
• ускоряется строительство сооружений, так как с помощью уплотнения вибратором увеличивается скорость застывания;
• уплотнитель без проблем транспортируют;
• ассортимент продукции отличается по качеству и ценовой категории;
• уплотнительный механизм для удаления пузырьков воздуха в бетоне не образует сильного шума и создает комфортное использование;
• ручной механизм для уплотнения раствора требует рабочей силы из одного человека;
• возможно собственноручное изготовление;
• вибратор для бетона 220 вольт увеличивает сцепление между бетонным раствором и арматурой, что улучшает прочностные характеристики конструкции.

В вибраторе по бетону 220 В присутствуют следующие недостатки:

• дороговизна;
• слабая защита от возможных механических повреждений;
• затраты на электричество.

Разновидности погружного вибратора

Погружные вибраторы бывают 2 видов: ручные и переносные.

Ручные вибраторы состоят из корпуса с мотором, обычно небольшой мощности. По типу двигатель относится к асинхронным с вмонтированными дисбалансами, создающими колебания. Булава соединена с корпусом прорезиненным шлангом, в котором размещен кабель. К плюсам такого агрегата следует отнести их мобильность и сравнительно низкую стоимость. Однако есть и минусы. Длина шланга не более 2,5 м, низкая мощность, слабый ресурс и узкий радиус действия. Но в случае домашнего использования вам вполне хватит таких параметров.

Назначение и характеристики устройства

Как уже сказано выше, главное назначение вибратора – это получение повышенных показателей прочности раствора. Его основные характеристики:

• длина вала, влияющая на максимальную глубину проникновения устройства в бетон;
• частота колебаний;
• диаметр уплотнения;
• форма наконечника, влияющего на проходимость вибратора в бетоне.

Преимущества использования вибратора

Кроме преимуществ есть и недостатки вибратора:

• дополнительное использование электроэнергии, требующее дополнительных затрат;
• склонность к механическим повреждениям.

Принцип работы вибратора

Вибратор для бетона своими руками

Рисунок 3. Вибратор для бетона своими руками

Соорудить самодельный вариант вибратора для бетона несложно. Независимо от принципа его работы, конструкция состоит из привода, вала, а также разбалансировки, создающей вибрацию.

Из дрели

Чтобы собрать действующую конструкцию, требуется выполнить такие мероприятия:

• Нужна нержавеющая трубка длиной 40–60 см. Ее диаметр должен быть 3–4 см. Внутренний стержень — прут 1,2–1,5 см.
• Изготовление конструкции начинают с центральной детали. Затем совмещают ее с металлической трубкой. Предварительно требуется просверлить насквозь один из концов стержня, чтобы получить отверстие для прикрепления привод к дрели.
• На центральную деталь монтируют подшипники, позволяющие ей свободно вращаться внутри трубки. Чтобы сердечник свободно «перемещался» без трения, подойдут только качественные подшипники, надетые на округлые концы стержня. После этого их вставляют внутрь трубки, забивая до упора.
• Если на носовой части оконечность стержня очень выдается вперед, необходимо ее обрезать, оставляя расстояние, не превышающее 10 мм. Одновременно защищают подшипники металлической крышкой, чтобы предотвратить проникновение внутрь грязи с пылью.
• Второй конец стержня снабжают втулкой. Именно она станет плотно закрывать у вибратора его вращательный элемент. Качество такой защиты непосредственно влияет на продолжительность эксплуатации приспособления.
• Затем берут трубку из очень толстой резины либо гнущегося пластика. Ее надевают на подвижный стержень, выполняя сборку внутреннего элемента, который способен свободно гнуться. Вся такая конструкция является эксцентричным валом, предназначенным для того, чтобы соединять насадку с электродрелью. Существенно облегчает работу использование в качестве эксцентричного вала троса от автомобильного спидометра.
• Далее на готовый вал следует надеть резиновую трубку, чтобы он выходил за ее пределы на 5 см по обеим сторонам. При выполнении вращения стержень сможет создавать вибрацию, требуемую для функционирования всего приспособления.
• Осталось немного. С одной из сторон на стержень нанизывают специальную втулку. Ее упирают в сердечник там, где выполнено отверстие, затем соединяют детали воедино. Втулка должна быть набита таким образом, чтобы она достигала подшипника, целиком скрывая собой соединительный «шов».
• Завершив предыдущую процедуру, на втулку надвигают шланг, закрепляя его хомутом. Из любого плотного материала необходимо изготовить на наконечник защитный чехол.
• В итоге получится качественное вибрационное приспособление, вращение для которого обеспечивает обыкновенная электродрель.

Из перфоратора

Этот вариант вибратора самый простой. Воздух из бетона выгоняют посредством круглой семисантиметровой шайбы, присоединенной к перфоратору. Чтобы получить инструмент, необходимо приготовить обычный перфоратор, отрезок металлической арматуры, имеющей длину, достаточную, чтобы погружать в раствор насадку.

Отрезок арматуры на любом конце необходимо подогнать под ту форму, которая необходима для насадки в патрон перфоратора. К противоположному концу приваривают шайбу. Запускать инструмент разрешено только после надежного закрепления всех деталей приспособления. Необходимый эффект получают благодаря возвратно-поступательным движениям арматуры при высокой частоте вращения. Перфоратор в ударном режиме способен качественно пробить любой бетонный слой.

Собранный вибратор помогает удалить пузырьки воздуха как из вертикальных, так и горизонтальных слоев бетона. Рекомендовано обрабатывать каждый участок примерно 2 минуты, затем перемещать вибратор дальше. Если необходимо, приспособление используют и в качестве поверхностного вибратора, прикладывая рабочий орган к опалубке.

Поверхностный вибратор

Рисунок 4. Поверхностный вибратор

Для изготовления простейшей вибрационной рейки понадобится любой двигатель с прикрепленным к его валу несимметричным грузом. В момент вращения эта деталь обеспечит колебания, достаточные, чтобы уплотнить смесь. Мотор с грузом крепят на ровную деревянную либо пластиковую планку. Прикрепив к ней дополнительно ручку, получится легко передвигать приспособление по начавшему застывать бетону.

Лучшие профессиональные металлоискатели

Такие металлодетекторы отличаются высокой чувствительностью, качественной многоуровневой дискриминацией и максимальной глубиной обнаружения.

Внедренные здесь передовые технологии и решения позволяют находить объекты размером меньше спичечной головки под очень толстым слоем грунта.

XP DEUS – технологичный и сообразительный детектор

4.9

★★★★★ оценка редакции

72% покупателей рекомендуют этот товар

Смотрите обзор

В этом приборе сконцентрированы все самые передовые технологии, которые только доступны профессиональным металлоискателям.

Работать он может на 7 частотах, кроме того, производитель предусмотрел 9 поисковых программ, ручной и автоматический баланс грунта, отстройку помех, многотональную идентификацию, многоуровневую дискриминацию, режимы VDI/TargetID и пин-поинт.

Все эти возможности скрываются в ультралегком приборе весом меньше килограмма. Правда, добиться снижения массы удалось только беспроводным подключением модулей к основному блоку управления.

Достоинства:

• Богатый функционал;
• 7 доступных частот;
• Возможность записи пользовательских настроек;
• Встроенные АКБ;
• Порт для обновления ПО.

Недостатки:

В комплекте идут наушники, но они не очень удобны.

У XP Deus хватает как почитателей, так и противников – особенно неудачной является вариация с катушкой 11″ DD. Но в целом, этот вариант великолепно подходит для вдумчивого исследования предварительно разведанного и богатого на находки участка (однодворок, старых поселений и т.д.).

АКА Сигнум MFT 7272М – для поисков на большой глубине

4.8

★★★★★ оценка редакции

91% покупателей рекомендуют этот товар

Смотрите обзор

Мультичастотный профессиональный металлодетектор от отечественного производителя стал результатом доработки легендарной модели 72/72.

Технология MFT и настройка на необходимую частоту в диапазоне от 1 до 30 кГц обеспечивают качественный поиск на любой глубине, особенно если перейти в режим «Турбо». Для примера, прибор способен обнаружить 5 советских копеек на глубине до 2,5 м.

Других улучшений здесь тоже хватает: SFT снижает помехи от минерализации грунта в 10 раз, а S-алгоритм значительно улучшает дискредитацию. Идентифицировать находки тоже стало легче благодаря визуальному отображению объектов.

Достоинства:

• Большая глубина обнаружения;
• Расширенный функционал;
• Визуальная и звуковая идентификация;
• Настраиваемые маски дискриминации;
• Автоматический баланс грунта;
• Два режима настройки чувствительности: автоматически и вручную.

Недостатки:

Шумноват и быстро расходует заряд батарей.

АКА Сигнум лучше всего подходит для поиска старины и военки на большой глубине.

Tesoro Tejon – для поиска золота

4.7

★★★★★ оценка редакции

85% покупателей рекомендуют этот товар

Смотрите обзор

Компактная и функциональная модель с ручной регулировкой порогового тона. Данная функция позволяет осуществлять поиск мелких объектов, как на малой, так и на значительной глубине.

В приборе используется уникальная технология ED-180, позволяющая точно определять металлы с низкой проводимостью. А многоуровневая дискриминация предотвратит ошибки при идентификации мелких предметов.

В арсенале устройства предусмотрена масса предустановленных поисковых программ, есть регулировка уровня чувствительности, ручная балансировка грунта, звуковая идентификация. Вес устройства – 1,4 кг, питание осуществляется от 8 батареек АА.

Достоинства:

• Стабильность на минерализованных грунтах;
• Многоуровневая дискриминация;
• Глубина обнаружения до 2 м;
• Быстрый отклик.

Недостатки:

Только ручная балансировка грунта.

Tesoro Tejon подойдет профессиональному поисковику, умеющему работать по звуку.

Виды прибора

Сегодня используются для бетонных работ два вида:

• погружные;
• площадочные или внешние.

Погружной

Погружной вибратор в своей конструкции имеет гибкий вал, который и погружается в тело бетонного раствора. Работает он от специального привода, который и передает на вал колебательные движения. По сути, это ручной инструмент, который в свою очередь, делится на две группы: бытовой и профессиональный.

С помощью первого можно уплотнять бетон на глубине до 1 м, работает он от сети 220В. Второй – это устройство с длинным валом в несколько метров. В его комплектацию входит специальный преобразователь, который работает от электрического тока частотой 200 Гц.

Именно эта частота тока дает возможность поднять частоту колебания самого оборудования. Поэтому этот вид вибратора для уплотнения бетона называют высокочастотным. Именно с его помощью можно добиться высокого качества изготовления колонн, фундаментов и стен, заливаемых по монолитной технологии.

Внешний

Из названия становится понятным, что площадочные устройства используется поверх залитого бетонного раствора. Для этого поверх смеси укладывается деревянный помост (обычно это щит, сбитый из досок), на который и устанавливается сам вибратор для бетона.

Понятно, что эффективность работы данного типа намного ниже, чем погружного. Но поверхностный вибратор применяется в тех местах, где нет возможности использовать глубинный вариант. К примеру, большое количество арматуры в конструкции.

В этой группе есть модели высокочастотные, есть обычные, работающие от сети переменного тока с напряжением 220В и частотой тока 50 Гц. Присутствуют на рынке и пневматические модели. В настоящее время производители предлагают две модели площадочного вида: направленные и круговые. С помощью первых можно провести направленное уплотнение, к примеру, если вам необходимо лучше уплотнить фундаментную смесь, которая расположена в углу опалубки. Как показывает практика, именно эти зоны самые труднодоступные.

Круговые чаще всего используют для уменьшения пористости бетона в заливаемых формах. К примеру, в производстве фундаментных плит ФС.

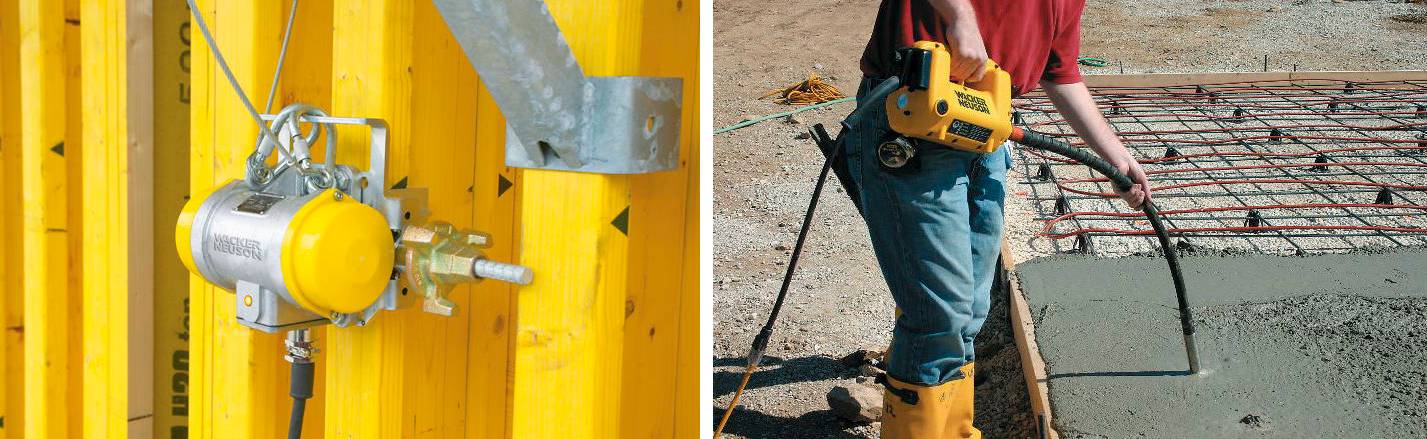

Виды бетонных вибраторов, их назначение и использование

Устройства делятся на группы с учетом отличий по целевому назначению:

• глубинные погружные — такие модели предназначены для уплотнения раствора на существенной глубине, они отличаются высокой производительностью, большой мощностью, что позволяет применять технику при строительстве фундаментов крупных зданий;
• поверхностные, или площадочные, — отличаются по конструкции от рассмотренного варианта наличием площадки, которая располагается на поверхности бетонной стяжки или слоя раствора, предназначенного для других целей, преимуществом таких устройств является возможность удаления пузырьков воздуха из бетона после его заливки на плоскую поверхность, вручную добиться такого результата не получится;
• наружные — применяются для установки на возвышающиеся конструкции с большим количеством арматуры (участки фундамента, колонны).

Кроме того, бетонный вибратор делится на группы с учетом отличий по принципу работы:

• пневматические — в данном случае предусмотрен компрессор, устройства этого вида функционируют благодаря способности распространять вибрационные волны через шланг высокого давления, применяются модели такой группы редко, чаще всего — на заводах по производству железобетонных конструкций;
• электрические — вибратор для бетона этого вида делится на 2 типа: рассчитанные на 220 и 380 В, к первой группе относятся двухфазные устройства, они характеризуются сравнительно небольшой мощностью, компактными габаритами и могут применяться в бытовых условиях, трехфазные аналоги более мощные, подключать их можно только к выделенному источнику питания, соответствующего вибратору по параметрам, еще отмечается, что они намного крупнее;
• функционирующие с применением топлива — отличаются высокой мощностью, могут использоваться для уплотнения бетона при строительстве крупных конструкций, устройства с камерой внутреннего сгорания крупногабаритные, их недостатком является необходимость обслуживания и существенные затраты на топливо.

Типы бетонных вибраторов.

Различают подобные устройства по мощности: агрегаты с двигателем до 2 кВт являются портативными, но с их помощью можно уплотнять бетон на небольших объектах, поэтому такие модели чаще всего используются в бытовых условиях. Приборы мощностью до 4 кВт применяются при строительстве крупных монолитных конструкций, их преимуществом является возможность работы в течение длительного периода без риска перегрева.

Еще вибраторы для уплотнения бетона подразделяются на виды с учетом частоты вращения вала (об/мин):

• до 3500;
• до 10000;
• более 10000.

В большинстве случаев применяются устройства второй группы, т. к. они являются универсальными и могут быть задействованы для укладки слоя бетона с разными параметрами. Низкочастотные агрегаты предназначены для работы с крупнозернистыми смесями, которым к тому же несвойственна текучесть.

По типу привода

Двигатель – один из основных узлов вибратора.

Исходя из типа привода, различают вибраторы:

Электромеханические.

Привязаны к электросети – однофазной (220 В) или трехфазной сети (380) – имеют ограниченную мобильность. Ручные вибраторы для бетона на 220 В не требуют каких-либо специальных условий, но не дают большой мощности. Модели с трехфазным двигателем мощнее, но тяжелее и сложнее в подключении;

На основе двигателя внутреннего сгорания – бензинового или дизельного.

Вибраторы не зависят от электросети и имеют мощность до 4 кВт – этого достаточно для виброобработки бетонных массивов большого объема. Минусы – большие габариты и вес, сложность обслуживания.

Существуют портативные модели бензиновых вибраторов для бетона. Они мобильны – двигатель помещается в заспинном рюкзаке. Однако стоят они дороже стационарных, а мощность обычно не превышает 2 кВт.

Пневматические.

Колебательное усилие создается за счет подачи струи сжатого воздуха из компрессора. Пневмовибраторы применяют в промышленных условиях – они имеют большой ресурс, взрыво- и электробезопасны, не требуют сложного обслуживания, могут работать в условиях влажности и запыленности. Основная сфера применения – производство ЖБИ-изделий.

Исходя из мощности, можно условно выделить вибраторы:

• бытовые – до 2 кВт. Это стационарные или более удобные (и дорогие) портативные модели – для работы с ними не требуется специальных знаний и опыта;
• профессиональные – до 4 кВт. Тяжелые и, как правило, стационарные модели, обслуживание которых требует специальных навыков. Используют такие вибраторы для укладки бетона в многоэтажном и промышленном строительстве, на производстве железобетона.

Заменитель бетона и его преимущества

Зачем нужен вибратор

Итак, как уже отмечалось, залитый раствор, даже после тщательного его перемешивания остается неоднородной массой, в которой содержится множество воздушных пузырьков. Застывшая в таком виде смесь превратиться в бетон с намного сниженными характеристиками. В частности он станет пористым, а это приведет к снижению прочности и водонепроницаемости. В результате будет нарушена жесткость всей конструкции.

Применение колебательных процессов способствует улучшению следующих характеристик:

• цементный раствор утрамбовывается, что приведет к уменьшению воздушных пустот. При этом плотность увеличивается, а объем уменьшается, примерно до 30%. За счет высокой плотности, резко увеличивается прочность, как отдельных участков, так и всей конструкции;
• повышается вязкость бетонной массы. Это приводит к снижению рисков расслоения;
• повышается текучесть, а это приводит к более равномерной наполняемости опалубки;
• повышается устойчивость бетона к растрескиванию и механическим воздействиям;
• увеличивается стойкость к воздействиям негативных факторов окружающей среды: таких, как: влага, жара, низкие температуры и ее резкие перепады;
• за счет уплотнения смесь намного быстрее отвердевает и застывает. Это достигается тем, что с вытеснением воздушных включений из раствора удаляется вода.

Таким образом, уплотнитель просто незаменим при бетонных работах. Бетонный вибратор чаще всего применяется, как профессиональный инструмент, при монолитном строительстве. Но есть образцы, которые рассчитаны на небольшие объемы работ.

Классификация вибраторов для бетона

На рынке строительный вибратор представлен множеством моделей. Все многообразие выпускаемого промышленностью оборудования для трамбования бетонного раствора можно разделить на отдельные виды по следующим критериям:

• типу установленного привода;
• создаваемому уровню (частоте) колебаний;
• способу утрамбовывания строительного раствора.

Инструмент также делится по мощности на такие группы:

• маломощный и среднемощный (до 2 кВт), который подходит для бытового и полупрофессионального использования;
• мощный (профессиональный, от 2 до 4 кВт мощностью), рассчитанный на постоянное, продолжительное применение при возведении железобетонных конструкций.

Оборудование малой и средней мощности стоит дешевле профессиональных моделей. Оно также имеет легкий вес (до 20 кг) и компактные размеры, что обеспечивает простоту транспортировки. Масса же промышленных аналогов иногда достигает 100 кг.

По типу установленного привода

Выделяют следующие виды вибраторов для бетона:

• электромеханические;
• пневматические;
• с двигателем внутреннего сгорания (моторные);
• гидравлические.

Электрический вибратор (электромеханический) – это работающее от сети виброоборудование, оснащенное однофазным либо трехфазным электродвигателем асинхронного типа (ротор у них короткозамкнутый). При этом дебаланс с эксцентриком подсоединены к концам вала электромотора. Такие модели получили широкое распространение, но они уступают величиной мощности, а также степенью своей автономности топливным (дизельным, бензиновым) агрегатам.

Пневматический вибратор также является популярной разновидностью оборудования для утрамбовывания бетонного раствора. Его функционирование вызвано действием сжатого воздуха, подаваемого компрессорной установкой. Такие агрегаты применяются, главным образом, в промышленных условиях. В зависимости от установленного на оборудовании вида ротационного генератора колебаний различают пневматический шариковый и роликовый вибратор. Параметры вибраций регулируются краном включения (выключения).

Моторные агрегаты работают на бензине или дизельном топливе. Они отличаются высоким уровнем автономности, большой мощностью.

Вибратор глубинный бензиновый CHAMPION

Гидравлический инструмент состоит из гидравлического насоса, систем управления потоком и величиной рабочего давления. Регулировка позволяет устанавливать частоту вибраций согласно требованиям.

По частоте колебаний

По этому критерию вибраторы делятся на следующие разновидности:

• низкочастотные;
• среднечастотные;
• высокочастотные.

У низкочастотных моделей частота вибрации составляет до 3500 колебаний в минуту при большой амплитуде. Такие устройства применяют для утрамбовывания бетонных растворов с наполнителями крупных фракций, характеризующихся малой степенью подвижности.

Низкочастотный глубинный вибратор ODWERK BVR 350

Среднечастотные агрегаты – это универсальный вариант для выполнения работ с различными видами бетонных растворов (особенно со среднезернистым щебнем). При этом частота рабочих колебаний находится в пределах диапазона 3500-10000 вибраций за минуту.

Высокочастотный глубинный вибратор (и поверхностный) выдает более 10000 колебаний в минуту, имеющих маленькую амплитуду. Такое оборудование предназначено для утрамбовывания рабочего раствора с мелкофракционным наполнителем.

Высокочастотный глубинный вибратор для бетона AGP VRN1400

По способу взаимодействия бетонной массой

По способу уплотнения бетона оборудование делится на следующие виды:

• глубинное (погружное);
• внешнее (поверхностное).

Глубинный вибратор для бетона производит утрамбовывание массы строительного раствора путем погружения в ее толщу вибронаконечника. Последний может подсоединяться к приводу напрямую либо через гибкий вал.

Поверхностный вибратор для бетона в раствор не погружается. При этом колебательное воздействие передается через конструктивные элементы опалубки или непосредственно от верхних слоев заливки к нижним. Также создаваемая техникой вибрация воздействует и на основание.

Назначение

Даже тщательно прокрученный в мешалке раствор не может быть на 100% однородным. В теории незастывший монолит – это «скелет» из щебня, равномерно покрытый влажной цементно-песчаной смесью. В реальности содержимое опалубки (формы) включает:

Полезная информация:

• Заменитель бетона и его преимущества
• Сколько весит куб бетона
• Железнение поверхности бетона
• Анкера для бетона
• Пластификатор для бетона: виды и применение
• Полировка бетона своими руками

• пузырьки воздуха;
• несвязанную с цементом воду;
• нераспределенные частицы заполнителя или присадки.

Жидкостные и воздушные «карманы» ухудшают сцепление каркаса из щебня с вяжущим составом. Набрав прочность, неуплотненный бетон быстро дает трещины и крошится.

Для достижения однородности при заливке в опалубку бетонный раствор должен быть текучим (пластичным). При этом правильные пропорции тяжелых бетонов исключают удобную для укладки консистенцию. Применение глубинного вибратора для заливки бетона позволяет временно повысить текучесть бетона и предотвратить расслоение смеси.

После «правильного» виброуплотнения:

• объем залитого в опалубку бетона уменьшается на треть – за счет удаления газовых и жидкостных раковин, уплотнения песка и щебня;
• наверх всплывает цементное молочко и мелкие фракции песка, поверхность становится гладкой и глянцевой.

В ходе отвердевания «провибрированный» монолит достигает высокой плотности и максимальной (для проектной марки) прочности.

Особенности выбора погружного вибратора (топ-5)

Как выбрать подходящую технику для строительных работ? Если вы планируете регулярно работать с разнообразными типами растворов и смесей, вам пригодится несколько моделей с разной частотой вибрации.

Когда оборудование нужно для более-менее однотипных работ, следует заранее узнать рекомендованные параметры: частоту и амплитуду колебаний, длину гибкого вала, мощность. Здесь мы приведем 5 наиболее популярных и универсальных моделей глубинных вибраторов.

Hervisa Runner Plus 52

Испанский производитель строительной аппаратуры известен своей надежностью и долговечностью. Для моделей серии Runner можно отдельно купить преобразователь напряжения, гибкий вал и наконечники разного размера: от 3,8 до 7,5 см. Аппарат защищен от скачков напряжения, перегрева, а также имеет дополнительную изоляцию, чтобы защитить оператора от удара током.

Основные технические характеристики Hervisa Runner Plus 52:

• мощность – 1,5 кВт;
• частота колебаний – до 12 тысяч колебаний/мин;
• длина гибкого вала – 7 метров;
• вес – до 17 кг.

Красный Маяк ЭПК-1300

Электрический глубинный вибратор российского производства. Это профессиональное оборудование, которое можно использовать для небольшого строительства дома, дачи или технических сооружений. Главное достоинство аппарата – его универсальность, а также небольшой расход электроэнергии. Кроме того, Красный Маяк ЭПК-1300 не требует специального ухода и обслуживания.

• мощность – 1,3 кВт;
• частота колебаний – до 17 тысяч колебаний/мин;
• длина гибкого вала – 5,1-7,6 метров;
• вес – до 26,9 кг.

Wacker Neuson HMS M-2000

Одна из моделей знаменитого немецкого производителя строительных приборов. С оборудованием можно использовать сменные гибкие валы разной длины – от 3 до 9 метров, а также вибронаконечники размером 2,5-6 см. Также можно отдельно заменить мотор, преобразователь или вал. Есть встроенная защита от перегрева, скачков напряжения. При износе щеток сработает автоматическая защита. Гарантия производителя – 1 год.

• мощность – 1,5 кВт;
• частота колебаний – до 17,5 тысяч колебаний/мин;
• длина гибкого вала – 3-9 метров;
• вес – до 7,3 кг.

Makita BVR450Z

Makita – один из самых известных брендов, выпускающих оборудование для ремонта и строительства. Вся аппаратура торговой марки производится в Японии. Данная высокочастотная модель примечательна тем, что очень мобильна.

У нее малый вес, а длина гибкого вала составляет всего 1,3 метра. К тому же она может работать как от сети, так и от аккумулятора. Очень удобно расположена кнопка включения-выключения – на ручке под указательным пальцем.

• Мощность – 0,85 кВт;
• частота колебаний – до 13 тысяч колебаний/мин;
• длина гибкого вала – 1,3 метра;
• вес – до 3,7 кг.

Champion CVG424

Бензиновый погружной вибратор китайского производства. Благодаря высокой мощности подходит даже для промышленного строительства. Бензиновый двигатель позволяет технике работать автономно в тех местах, где нет электросети.

Стоит учесть, что гибкий вал нужной длины и наконечники к аппарату нужно докупать отдельно. Доступный размер вибробулавы – от 2,8 до 7 см. Среди преимуществ – легкий запуск и тихая работа прибора.

• Мощность – 4 кВт;
• частота колебаний – до 12 тысяч колебаний/мин.;
• длина гибкого вала – 4-6 метра;
• вес – до 24 кг.

Перейти в к выбору глубинных погружных вибраторов в гипермаркете Строймашсервис.

Как выбрать

Основной критерий – планируемая сфера применения:

• массивы большой глубины – фундаменты, опоры и колонны – для уплотнения бетона необходим глубинный вибратор;
• длинные или плоские заливки малой толщины – бетонные полы или дорожные покрытия – нужна поверхностная модель.

Наружные вибраторы редко применяют «в быту». Небольшие армированные дорожки и фундаменты можно провибрировать погружным способом.

Кроме типа необходимо учесть:

• мощность. Покупать для частных целей вибратор мощнее 2 кВт нецелесообразно – громоздкое оборудование не оправдает затрат;
• частоту вращения. Для частных целей обычно оптимальны среднечастотные модели;
• тип двигателя. По популярности лидируют электроприводы. При отсутствии электричества подойдет бензиновый двигатель, а при удаленности розетки – аккумуляторный. Для работы пневмовибратора необходим компрессор, выдающий струю сжатого воздуха. Давление компрессора должно соответствовать рабочему давлению вибратора;
• массу. С мелкими работами (заливка стяжки, дорожки, небольшого фундамента) справится инструмент массой менее 6 кг. Более тяжелые модели массой до 20 кг подойдут для интенсивной эксплуатации, уплотнения массивных монолитов. Такие вибраторы применяют небольшие строительные бригады.

При выборе глубинной модели, также обращают внимание на:

Диаметр наконечника. Для неармированных заливок можно использовать булаву от 100 мм. При наличии армирования диаметр должен составлять от ½ до 2/3 расстояния между стержнями – обычно это 15–50 мм. Минимальный диаметр булавы высокочастотного вибратора составляет 35 мм – такие модели не подходят для уплотнения при малом шаге армирования;

Длину гибкого рукава. Стандартный диапазон – 1–6 м, под заказ длина может быть увеличена до 20 м. Для уплотнения фундаментов или стяжек достаточно длины 2–3 м.

Вибратор для бетона, своими руками сделанный из электродрели

Чтобы создать подобное приспособление, потребуется:

• электродрель;
• сварочный агрегат;
• набор сверл;
• ножовка;
• металлическая труба;
• круглый металлический стержень;
• прямоугольный стержень;
• подшипники;
• резиновая трубка;
• втулка;
• гибкий стержень;
• защитный кожух.

Схема поверхностного вибратора.

Главной движущей силой устройства будет самая обыкновенная дрель. Ее можно отыскать практически в каждом доме. Основной целью изготовления вибратора для бетона своими руками станет получение такого приспособления, где вращательное движение становится колебательным.

Насадкой будет обыкновенная труба длиной 50 мм. Ее диаметр берется в пределах 40 мм. Для изготовления внутренней оси используется металлический стержень диаметром, не превышающим 14 мм. К нему приваривается стальная прямоугольная пластина. Ее ширина должна быть максимально 20 мм. При помощи пластины все приспособление можно будет сдвигать в разные стороны и сохранять вибрацию.

Изготовленную центральную деталь фиксируют внутри трубки. Для этого применяют подшипники, которые позволят ей свободно вращаться.

Небольшой совет.

Это связано с тем, что им придется испытывать большие нагрузки. Один конец стержня просверливается насквозь. К нему прикрепляется привод.

Подшипники необходимо закрыть, чтобы на них не попадала грязь и не происходило оседание пыли. Качество защиты влияет на долговечность работы вибратора.

Следующим шагом работы будет обрезка стержня. Желательно оставить небольшой припуск. Обычно он составляет 10 мм. Стержень будет представлять собой носовой отдел вибратора для бетона, своими руками сделанного.

Вибраторы: а – глубинный вибратор с гибким валом, б – глубинный ручной вибратор, в – виброплощадка, г – схема перестановки вибраторов, д – пакет вибраторов.

Затем берется прочная стальная втулка, которая насаживается на окончание вибратора. В результате закрывается вся вращательная часть приспособления.

После этого берется плотная резиновая трубка совместно с гибким внутренним стержнем. Эти детали также могут иметь свободное расположение. Они применяются для изготовления эксцентрической оси, соединяющей дрель с насадкой. В результате возникает ее вибрация. Иногда изготовление данной конструкции связано с некоторыми техническими сложностями. Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля.

На ось насаживается трубка. С каждого конца должно оставаться 45 мм. Когда стержень вращается, возникает вибрация. Таким образом, происходит работа устройства.

Одна сторона стержня вставляется в приготовленную втулку и упирается в вал сердечника, где имеется просверленное отверстие. Все это плотно соединяется. Затем забивается втулка, которая должна упереться в подшипник, надежно укрыв соединительное место.

На заключительной операции шланг сажается на втулку, плотно закрепляется хомутом. Наконечник закрывается защитным кожухом. Можно считать, что работа закончена, получился вибратор для бетона, выполненный из дрели.

Назначение

Бетон различных марок является продуктом смешивания щебня, цемента, песка и воды. Несмотря на тщательное перемешивание компонентов, структура смеси остаётся неоднородной. Без удаления из неё включений воздуха и воды, структура застывшего монолита будет неоднородной. Это значительно снижает прочность готовой конструкции.

Создаваемая устройствами, при заливке бетона, вибрация позволяет уплотнить его структуру в среднем на 30%. Происходит это за счёт удаления из смеси заполненных воздухом пустот. Подвергнувшаяся воздействию вибрации смесь приобретает максимально возможную плотность для заданной марки бетона.
